Трансформаторы тока с литой изоляцией ТЛ
| Номер в ГРСИ РФ: | 98160-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "Невский энергомеханический завод" (ООО "НЭМЗ"), г. Москва |
Трансформаторы тока с литой изоляцией ТЛ (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации средствам измерений и устройствам защиты и управления в закрытых распределительных устройствах переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98160-26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 02.04.2031 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока с литой изоляцией | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ТЛ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
ТЛХ–Х1–Х2/Х2–Х3–Х4ВА У3, где Т - Целевое назначение ТТ Л - Вид изоляции Х - Обозначение конструктивного исполнения: Ш – шинный (втулочный); О – опорный Х1 - Номинальное напряжение Х2/Х2 - Коэффициент трансформации Х3 - Класс точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби). После класса точности вторичных обмоток может указывается номинальный коэффициент безопасности (FS) приборов вторичной обмотки для измерений или номинальная предельная кратность вторичной обмотки для защиты Х4ВА - Мощность вторичной обмотки (при наличии у трансформатора нескольких вторичных обмоток указывают мощность вторичной обмоток каждой из них в виде дроби) На испытания представлены: ТЛО-10-5/1-0,2SFS10-5ВА У3 ТЛО-10-5/5-5P10-40ВА У3 ТЛО-10-5/5-5PR40-5ВА У3 ТЛШ-10-4000/1-0,2SFS35-30ВА У3 ТЛШ-10-4000/5-5P40-30ВА У3 ТЛШ-10-4000/5-5PR10-100ВА У3 ТЛО-10-400/5-0,5S/0,5/10P10-10/10/15ВА У3 ТЛО-10-600/5-0,5S/0,5/10P10-10/10/15ВА У3 ТЛШ-10-4000/5-0,5/10P10-10/15ВА У3 ТЛШ-10-4000/5-0,5S/0,5/10P/10P10-10/10/20/20ВА У3 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№641 от
02.04.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 91b9bd0d-361f-923a-1ffb-01a10766b8e0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «НЭМЗ», РОССИЯ, 143405, Московская область, г. Красногорск, Ильинское шоссе, д. 1а, помещение 9АВ «NEMZ»
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-158-25 ГСИ. Трансформаторы тока с литой изоляцией ТЛ. Методика поверки.
(с 02.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98160-26: Описание типа
2026-98160-26.pdf
|
Скачать | 173.1 КБ | |
|
98160-26: Методика поверки
МП-НИЦЭ-158-25
2026-mp98160-26.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Трансформаторы тока с литой изоляцией ТЛ (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации средствам измерений и устройствам защиты и управления в закрытых распределительных устройствах переменного тока промышленной частоты.
Описание
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы по принципу конструкции - проходные или опорные, с литой изоляцией, по числу ступеней трансформации - одноступенчатые, с несколькими вторичными обмотками.
Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки. Каждая вторичная обмотка находится на своем магнитопроводе.
Первичная и вторичные обмотки трансформаторов залиты эпоксидным компаундом, формирующим корпус трансформатора, а также обеспечивающим электрическую изоляцию и защиту обмоток от проникновения влаги и механических повреждений.
Структура условного обозначения модификаций трансформаторов приведена на рисунке 1.
ЛХ-Х-Х/Х-Х-ХВА У3
Мощность вторичной обмотки (при наличии у трансформатора нескольких вторичных обмоток указывают мощность вторичной обмоток каждой из них в виде дроби)_________________________
Класс точности (при наличии у трансформатора нескольких вторичных обмоток указывают класс точности каждой из них в виде дроби). После класса точности вторичных обмоток может указывается номинальный коэффициент безопасности (FS) приборов вторичной обмотки для измерений или номинальная предельная кратность вторичной обмотки для защиты_________
Коэффициент трансформации_____________________________
Номинальное напряжение________________________________
Обозначение конструктивного исполнения:
Ш - шинный (втулочный);
О - опорный_________________________________________
Вид изоляции__________________________________________
Целевое назначение ТТ
Рисунок 1 - Структура условного обозначения модификаций трансформаторов
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

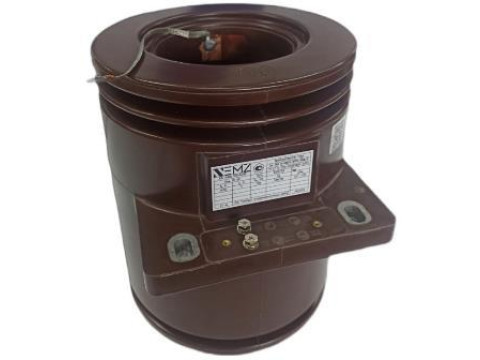

Общий вид трансформаторов представлен на рисунках 2 - 5. Общий вид трансформаторов с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 3. Пример маркировочной наклейки с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 6. Способ ограничения доступа к местам настройки (регулировки) - пломба.

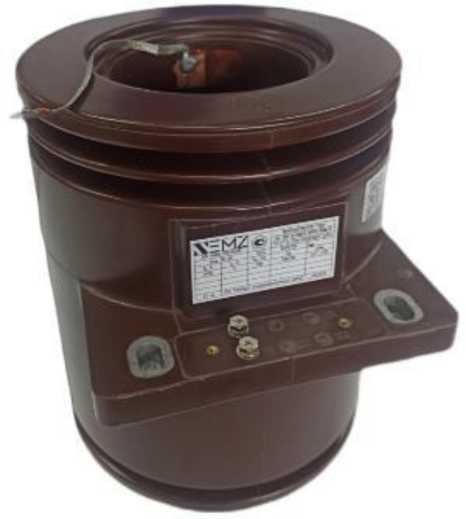

Рисунок 2 - Общий вид трансформаторов модификаций ТЛТТ-...
Место пломбирования

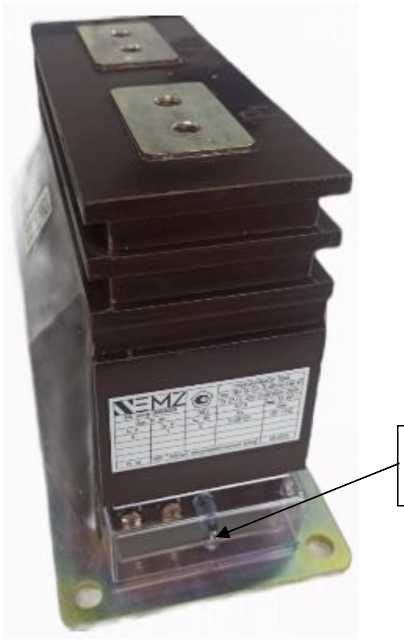

Рисунок 3 - Общий вид трансформаторов модификаций ТЛО-... с указанием места ограничения доступа к местам настройки (регулировки)

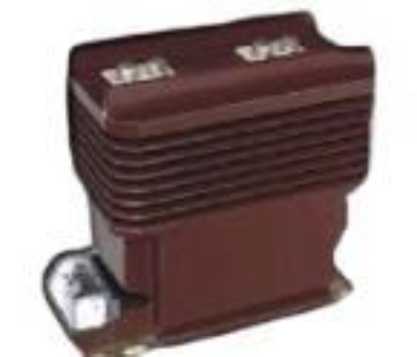

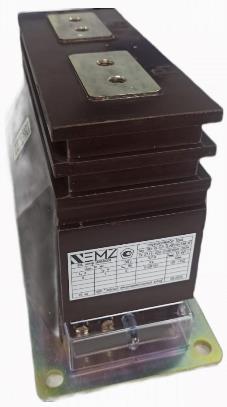

Рисунок 4 - Общий вид трансформаторов модификаций ТЛО-.

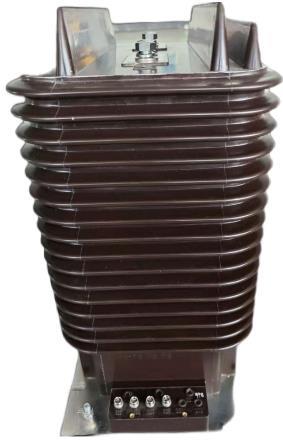

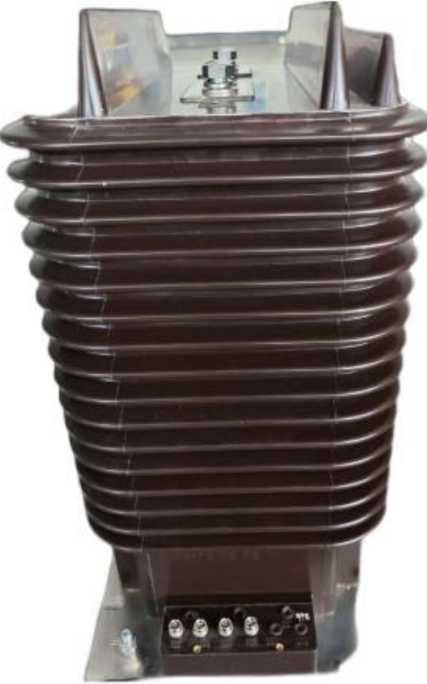

Рисунок 5 - Общий вид трансформаторов модификаций ТЛО-...
Место
нанесения
заводского
номера

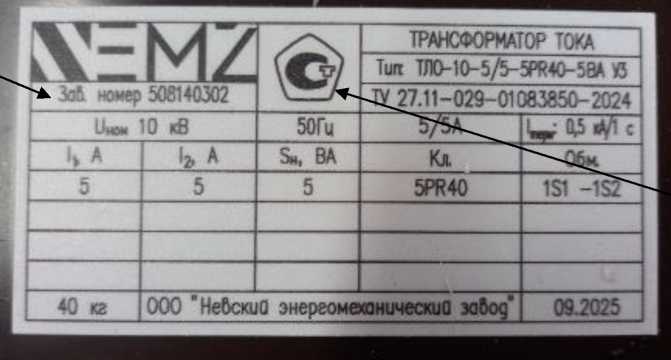

Рисунок 6 - Пример маркировочной наклейки с указанием места нанесения знака утверждения типа, места нанесения заводского номера
нанесения
утверждения
Место
знака
типа
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение параметра |
|
Номинальное напряжение, кВ |
от 10 до 35 включ. |
|
Наибольшее рабочее напряжение, кВ |
от 12 до 40,5 включ. |
|
Номинальный первичный ток трансформатора, А1) |
от 5 до 4000 включ. |
|
Номинальный вторичный ток, А |
1; 5 |
|
Номинальная частота, Гц |
50 |
|
Количество вторичных обмоток |
от 1 до 6 включ. |
|
Номинальная вторичная нагрузка, ВА - для измерений и учета с коэффициентом мощности COS ф2 = 1 - для измерений, учета и защиты с коэффициентом мощности COS ф2 = 0,8 |
1; 2; 2,5; 5 3; 5; 7,5; 10; 12,5; 15; 20; 25; 30; 40; 50; 60; 75; 100 |
|
Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 и ГОСТ Р 70507.2-2024 |
0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 |
|
Класс точности вторичных обмоток для защиты: - по ГОСТ 7746-2015 - по ГОСТ Р 70507.2-2024 |
5Р;10Р 5Р; 10Р; 5PR; 10PR |
|
Номинальный коэффициент безопасности приборов Кбном (FS) вторичной обмотки для измерений |
10; 15; 20; 25; 30; 35 |
|
Номинальная предельная кратность Кном вторичной обмотки для защиты |
10; 15; 20; 25; 30; 35; 40 |
|
1) - Номинальные значения первичного тока по ГОСТ 7746-2015 и ГОСТ Р 70507.2-2024 Конкретное значение первичного тока указано на маркировочной табличке. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
670x500x400 |
|
Масса, кг, не более |
85 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -45 до +40 от 0 до 98 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
400000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную наклейку трансформаторов любым технологическим способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока с литой изоляцией |
ТЛ |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Методика (методы) измерений» паспорта.
Нормативные документы
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия;
ГОСТ Р 70507.2-2024 Трансформаторы измерительные. Часть 2. Технические условия на трансформаторы тока;
ГОСТ 8.217-2024 ГСИ. Трансформаторы тока. Методика поверки;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ТУ 27.11.029-01083850-2024 «Трансформаторы тока с литой изоляцией на номинальные первичные токи от 5 до 4000 А серии ТЛ. Технические условия».
