Уровнемеры микроволновые Micropilot FMR62B
| Номер в ГРСИ РФ: | 98161-26 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | Фирма "Endress+Hauser GmbH + Co. KG", Германия |
Уровнемеры микроволновые Micropilot FMR62B (далее - уровнемеры) предназначены для измерений уровня жидких сред.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98161-26 | |||||||||
| Действует | по 01.04.2031 | |||||||||
| Наименование | Уровнемеры микроволновые | |||||||||
| Модель | Micropilot FMR62B | |||||||||
| Приказы |
№632 от
01.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 8d95073e-2f20-8759-6c8e-4a4da37660aa | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Endress+Hauser SE+Co.KG, ГЕРМАНИЯ, Hauptstrasse 1, 79689 Maulburg
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1743-208-2025 ГСИ. Уровнемеры микроволновые Micropilot FMR62B. Методика поверки.
(с 01.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98161-26: Описание типа
2026-98161-26.pdf
|
Скачать | 121.9 КБ | |
|
98161-26: Методика поверки
РТ-МП-1743-208-2025
2026-mp98161-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Уровнемеры микроволновые Micropilot FMR62B (далее - уровнемеры) предназначены для измерений уровня жидких сред.
Описание
Принцип действия уровнемеров основан на измерении времени задержки принятого частотно-модулированного высокочастотного сигнала, отраженного от поверхности контролируемой среды, относительно излученного. Измерение уровня осуществляется следующим образом. Уровнемер формирует измерительный луч и непрерывно излучает частотно-модулированный высокочастотный сигнал в направлении поверхности контролируемой среды и принимает отраженный от неё сигнал. Информационным параметром для определения дальности (расстояния) является разность частот принятого сигнала, отраженного от поверхности контролируемой среды, относительно излученного. В электронном блоке уровнемера производится вычисление уровня контролируемой (измеряемой) среды через измеренное расстояние. При наличии показывающего устройства уровнемер выводит измеренное значение уровня в цифровом виде на дисплей. Передача измеренного значения уровня осуществляется уровнемером по 2-х проводной схеме через унифицированный выходной сигнал 4-20 мА, либо цифровой кодированный сигнал HART.
Уровнемеры состоят из электронного блока и антенны.
Электронный блок включает в себя:
- микроконтроллер с электронным преобразователем;
- графический дисплей, отображающий измеренные величины.
Условное обозначение и заводской номер уровнемеров в буквенно-цифровом формате наносятся методом печати на информационную наклейку, закрепленную на электронном блоке. Нанесение знака поверки на уровнемеры не предусмотрено.
Пломбирование уровнемеров не предусмотрено.
О бщий вид уровнемеров представлен на рисунке 1.

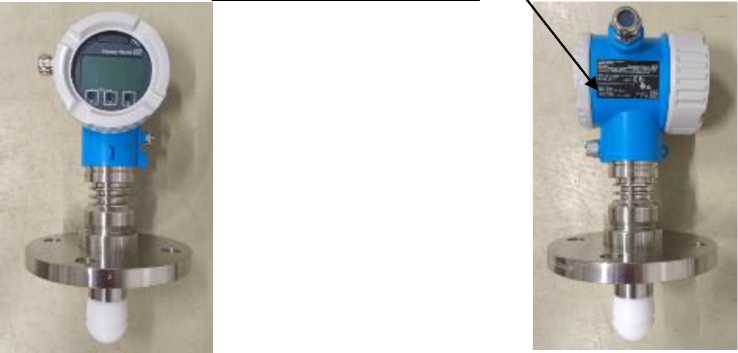

Место нанесения знака утверждения типа и заводского номера

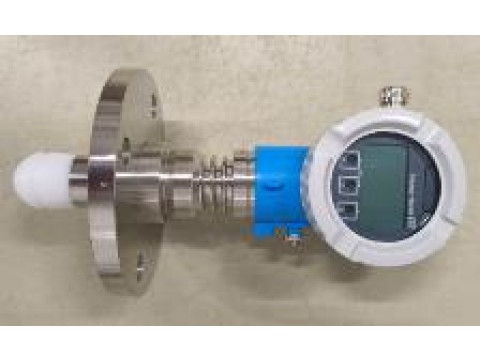

Рисунок 1 - Общий вид уровнемеров микроволновых Micropilot FMR62B и место нанесения знака утверждения типа и заводского номера
Программное обеспечение
Уровнемеры содержат встроенное программное обеспечение (ПО) и энергонезависимую память для хранения данных заводских настроек. ПО уровнемеров используется для установки рабочего диапазона измерения, передачи, записи данных измерения, самодиагностики.
Встроенное ПО обеспечивает:
- обработку и передачу измерительной информации;
- отображение результатов измерений на светодиодном дисплее;
- измерение уровня;
- формирование выходного аналогового и цифрового сигналов;
- настройку и диагностику аппаратной части уровнемеров.
Метрологически значимая часть ПО, заводские параметры и данные программирования на конкретный объект защищены от несанкционированного доступа с помощью паролей.
Идентификация встроенного ПО обеспечивается индикацией соответствующих данных на экране графического дисплея (при его наличии) и на экране подключенного к уровнемеру компьютера.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FMR62B |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.XX.YY* |
|
*символы X и Y изменяются от 0 до 9 и отвечают за метрологически незначимую часть | |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, м* |
от 0 до 12,5 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов, в том числе показаний дисплея, мм |
±4 |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня контролируемой (измеряемой) среды для аналоговых выходных сигналов, мм |
±[4+0,0005^Hmax] |
|
Зона нечувствительности от края присоединительного фланца, мм* |
от 10 до 50 |
|
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой (измеряемой) среды в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА, % |
±0,05 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений уровня контролируемой (измеряемой) среды на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), для цифровых кодированных выходных сигналов, % |
±0,02 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений уровня контролируемой (измеряемой) среды на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), для аналоговых выходных сигналов, % |
±0,02 |
|
* - конкретное значение определяется заказом и записывается в паспорт на уровнемер Hmax - верхний предел измерений уровня уровнемером согласно паспорту | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температуры окружающего воздуха (среды), °С* |
от -40 до +80 |
|
Диапазон температур контролируемой (измеряемой) среды °С** |
от -40 до +150 |
|
Рабочее давление измеряемой (контролируемой) среды, МПа |
от -0,1 до 16 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 10,5 до 30 |
|
Потребляемая мощность, Вт, не более |
0,8 |
|
Выходные сигналы - цифровой - аналоговый |
PROFIBUS PA, PROFINET, Bluetooth 4-20 мА с цифровым протоколом HART |
|
Масса уровнемера, кг, не более |
6 |
|
Степень защиты от проникновения пыли, посторонних тел и воды** |
IP66/67/68 |
|
Маркировка взрывозащиты *** |
Ex ia IIC T6 Ga |
|
Наименование характеристики |
Значение |
|
* - Графический дисплей функционирует при температуре от минус 20 до плюс 80 °С. При температуре ниже минус 20 °С дисплей перестает индицировать, и восстанавливает работоспособность при возвращении температуры в указанные пределы. При температуре ниже минус 20 °С для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал. * * - конкретное значение определяется заказом и записывается в паспорт на уровнемер * ** - для взрывозащищенного варианта исполнения | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 лет |
Знак утверждения типа
наносится на информационную наклейку на электронном блоке уровнемера и на титульный лист паспорта и руководства по эксплуатации печатным способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количе ство |
Примечание |
|
Уровнемер микроволновый |
Micropilot FMR62B |
1 шт. |
В соответствии с заказом |
|
Перечень ЗИП (Запасные части и инструменты) |
1 экз. |
Комплект на партию в соответствии с заказом | |
|
Паспорт |
1 экз. | ||
|
Руководство по эксплуатации |
1 экз. |
Допускается поставлять один экземпляр в один адрес отгрузки |
Сведения о методах измерений
приведены в разделе «Принцип действия и архитектура системы» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов
Стандарт предприятия Endress+Hauser SE+Co.KG, Германия
