Системы автоматического контроля выбросов (САКВ) Челябинской ТЭЦ-1 ПАО «Форвард Энерго»
| Номер в ГРСИ РФ: | 98163-26 |
|---|---|
| Производитель / заявитель: | ООО "Медаар", г. Челябинск |
Системы автоматического контроля выбросов (САКВ) Челябинской ТЭЦ-1 ПАО «Форвард Энерго» (далее - системы) предназначены для измерений массовой концентрации оксида углерода (СО), оксида азота (NO), диоксида азота (NO2); объемной доли кислорода (О2), диоксида углерода (CO2), паров воды (Н2О); температуры, абсолютного давления, объемного расхода газового потока; разовых, массовых, валовых (годовых) выбросов загрязняющих веществ (далее - ЗВ).
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98163-26 | ||||||||||||
| Наименование | Системы автоматического контроля выбросов (САКВ) Челябинской ТЭЦ-1 ПАО «Форвард Энерго» | ||||||||||||
| Приказы |
№632 от
01.04.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 934850da-d2fb-57dd-bd93-1a8a84e4dd11 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Медаар», РОССИЯ, 454079, Челябинская обл., г. Челябинск, ул. Трашутина, д. 35, помещ. 8
Поверка
| Методика поверки / информация о поверке |
МП-1120-2026 ГСИ. Системы автоматического контроля выбросов (САКВ) Челябинской ТЭЦ1 ПАО «Форвард Энерго». Методика поверки.
(с 01.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98163-26: Описание типа
2026-98163-26.pdf
|
Скачать | 249 КБ | |
|
98163-26: Методика поверки
МП-1120-2026
2026-mp98163-26.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Системы автоматического контроля выбросов (САКВ) Челябинской ТЭЦ-1 ПАО «Форвард Энерго» (далее - системы) предназначены для измерений массовой концентрации оксида углерода (СО), оксида азота (NO), диоксида азота (NO2); объемной доли кислорода (О2), диоксида углерода (CO2), паров воды (Н2О); температуры, абсолютного давления, объемного расхода газового потока; разовых, массовых, валовых (годовых) выбросов загрязняющих веществ (далее - ЗВ).
Описание
К средствам измерений данного типа относятся системы автоматического контроля выбросов (САКВ) Челябинской ТЭЦ-1 ПАО «Форвард Энерго», представленные в таблице 1.
Таблица 1 - Системы, относящиеся к средству измерений данного типа
|
Зав. № |
Объект контроля |
Исполнение |
|
20250001 |
Дымовая труба № 1 ПВК (ДТ-1) |
Блок-контейнерное |
|
20250002 |
Дымовая труба № 2 К-10 (ДТ-2) |
Шкафное |
|
20250003 |
Дымовая труба № 3 К-11 (ДТ-3) |
Шкафное |
Средства измерений, входящие в состав каждой системы, представлены в таблице 2.
Таблица 2 - Средства измерений, входящие в состав систем
|
Наименование |
Рег. № |
|
Комплекс газоаналитический ПЭМ-2М.1 (далее - ПЭМ-2М.1) |
— |
|
Анализатор паров воды ГОС-18 (далее - ГОС-18) |
— |
|
Измеритель расхода и скорости газового потока ИС-14.М (далее - ИС-14.М) |
65860-16 |
|
Термопреобразователи сопротивления ДТС (далее - ДТС) |
28354-10 |
|
Преобразователи аналоговых сигналов измерительные НПТ-1 (далее - НПТ-1) |
93838-24 |
|
Датчик давления МСД-22 модели МСД-22-АИ (далее - МСД-22-АИ) |
89513-23 |
|
Контроллер логический программируемый ПЛК 200 (далее - ПЛК 200) |
84822-22 |
|
Модули аналогового ввода МВ210-101 (далее - МВ210-101) |
76920-19 |
Принцип действия систем заключается в последовательных измерительных преобразованиях измеряемых величин в аналоговый, а затем цифровой сигнал с дальнейшей обработкой результатов измерений с помощью измерительных каналов (далее - ИК). Первичные измерительные преобразователи (далее - ИП) и вторичная часть ИК (далее - ВИК) соединены проводными линиями связи.
Системы осуществляют измерения следующим образом:
- первичные ИП преобразуют измеряемые величины в аналоговые электрические сигналы;
- сигналы силы постоянного тока от 4 до 20 мА ПЭМ-2М.1, ГОС-18, ИС-14.М, МСД-22-АИ поступают в МВ210-101;
- сигналы сопротивления (номинальная статическая характеристика Pt100) ДТС поступают в НПТ-1, в которых преобразуются в сигналы силы постоянного тока от 4 до 20 мА и передаются в МВ210-101;
- МВ210-101 производят аналого-цифровое преобразование и передают цифровые коды по протоколу Ethernet в ПЛК 200, в котором происходит обработка информации в соответствии с заложенным алгоритмом;
- измеренные и рассчитанные значения параметров отображаются на экранах автоматизированного рабочего места оператора (далее - АРМ).
Расчет массового выброса осуществляется по ГОСТ Р 70805-2023.
Обмен данными между системами и информационной системой предприятия осуществляется по протоколу Ethernet.
ИС-14.М, МСД-22-АИ, ДТС, пробоотборный зонд установлены на дымовой трубе. ПЭМ-2М.1 и ГОС-18 и ВИК размещены в блок-контейнере (система с зав. № 20250001) или шкафах (системы с зав. №№ 20250002, 20250003). Для подачи пробы газа в ПЭМ-2М.1 и ГОС-18 используется обогреваемая линия подачи пробы.
Блок-контейнер оснащен системами поддержания микроклимата, вентиляции, пожарной сигнализации.
На площадке обслуживания расположен блок воздухонагнетателя, предназначенный для создания воздушной заслонки перед измерительными датчиками ИС-14.М с целью защиты чувствительных элементов от возможного воздействия пылевых частиц.
Системы выполняют следующие основные функции:
- измерение массовой концентрации ЗВ, объемной доли кислорода, диоксида углерода и паров воды, температуры, абсолютного давления, объемного расхода газового потока, разовых, массовых, валовых (годовых) выбросов;
- сбор, обработка, визуализация, хранение данных;
- передача накопленной информации на верхний уровень;
- передача данных в реестр объектов, оказывающих негативное воздействие на окружающую среду;
- фиксация событий в журнале.
Заводские номера, состоящие из арабских цифр, нанесены способом лазерной гравировки на информационную табличку, расположенную на входной двери блока-контейнера (система с зав. № 20250001) или на двери серверного шкафа (системы с зав. №№ 20250002, 20250003).
Нанесение знака поверки на системы не предусмотрено.
Пломбирование систем от несанкционированного доступа не предусмотрено.

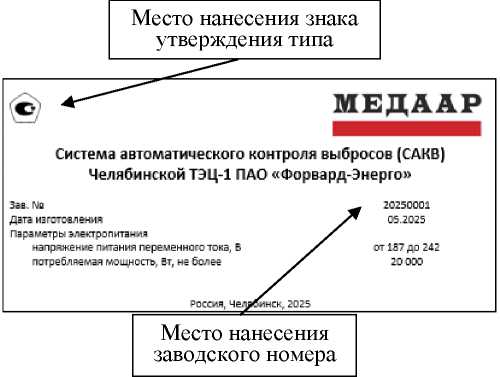

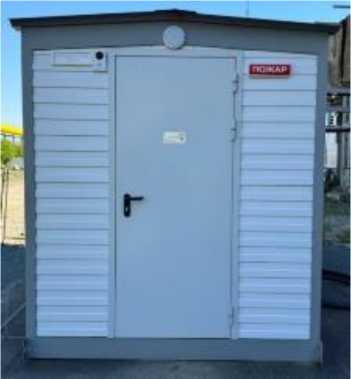

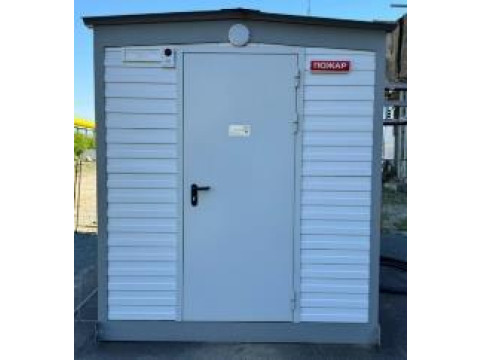

Рисунок 1 - Общий вид блока-контейнера и маркировочной таблички системы, зав. № 20250001

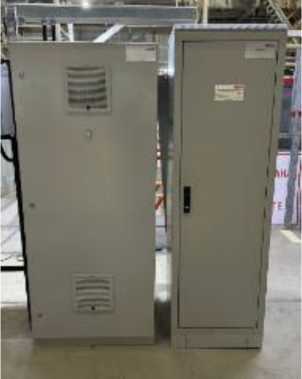

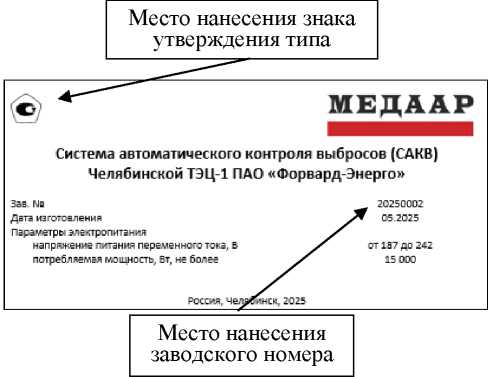

Рисунок 2 - Общий вид серверного шкафа, шкафа ПТК и маркировочной таблички системы, зав. № 20250002

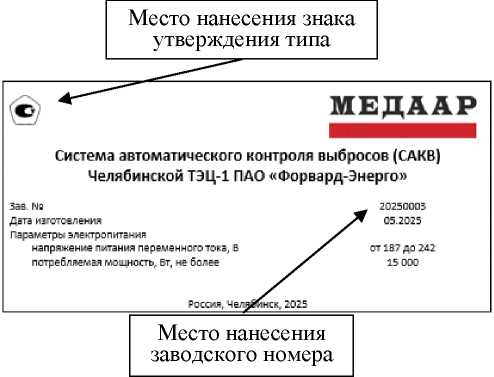

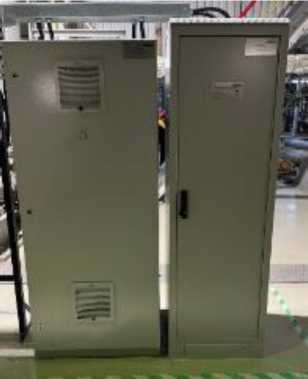

Рисунок 3 - Общий вид серверного шкафа, шкафа ПТК и маркировочной таблички системы, зав. № 20250003
Программное обеспечение
Программное обеспечение (далее - ПО) систем разделено на встроенное и внешнее.
Встроенное ПО (ПО ПЛК 200) выполняет следующие функции:
- управление, считывание, отображение, обработка и передача измеренных данных;
- сравнение результатов измерений с заданными пороговыми уставками;
- усреднение за 20 или 30 минут (по выбору пользователя) результатов измерений.
Внешнее ПО (ПО АРМ) является метрологически не значимым и выполняет следующие функции:
- отображение на экране АРМ измеренных и расчетных значений, их архивирование;
- визуализация технологического процесса;
- регистрация и документирование событий, ведение оперативной базы данных в режиме реального времени;
- контроль значений параметров, формирование предупредительных и аварийных сигналов;
- формирование отчетов и сохранение их на жесткий диск АРМ.
Внешнее ПО защищено паролем.
Метрологические характеристики систем нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 3 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер ПО) |
2.4.0601.0905 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 4 - Метрологические характеристики газоаналитических ИК
|
Наименование ИК |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой погрешности в условиях эксплуатации, % | |
|
Yвпи |
6 | |||
|
ИК массовой концентрации оксида углерода (СО) |
от 0 до 3125 мг/м3 1) |
от 0 до 125 мг/м3 включ. 1) |
±25 |
_ |
|
св. 125 до 3125 мг/м3 1) |
_ |
±25 | ||
|
от 0 до 1250 мг/м3 2) |
от 0 до 125 мг/м3 включ. 2) |
±25 |
_ | |
|
св. 125 до 1250 мг/м3 2) |
_ |
±25 | ||
|
ИК массовой концентрации оксида азота (NO) |
от 0 до 2010 мг/м3 1) |
от 0 до 134 мг/м3 включ. 1) |
±25 |
_ |
|
св. 134 до 2010 мг/м3 1) |
_ |
±25 | ||
|
от 0 до 1340 мг/м3 2) |
от 0 до 134 мг/м3 включ. 2) |
±25 |
_ | |
|
св. 134 до 1340 мг/м3 2) |
_ |
±25 | ||
|
ИК массовой концентрации диоксида азота (NO2) |
от 0 до 2050 мг/м3 3) |
от 0 до 205 мг/м3 включ. 3) |
±30 |
_ |
|
св. 205 до 2050 мг/м3 3) |
_ |
±30 | ||
|
ИК объемной доли диоксида углерода (СО2) |
от 0 до 20 % 3) |
от 0 до 5 % включ. 3) |
±25 |
_ |
|
св. 5 до 20 % 3) |
_ |
±25 | ||
|
Наименование ИК |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой погрешности в условиях эксплуатации, % | |
|
Yвпи |
6 | |||
|
ИК объемной доли кислорода (О2) |
от 0 до 25 % 3) |
от 0 до 5 % включ. 3) |
±10 |
_ |
|
св. 5 до 25 % 3) |
_ |
±10 | ||
|
ИК объемной доли паров воды (H2O) |
от 0 до 30 % 3) |
от 0 до 5 % включ. 3) |
±25 |
_ |
|
св. 5 до 30 % 3) |
_ |
±25 | ||
|
1) Для системы с зав. № 20250001. 2) Для систем с зав. №№ 20250002, 20250003. 3) Для всех систем. Примечания: 1. Цена единицы наименьшего разряда ИК объемной доли диоксида углерода (СО2), кислорода (O2) и паров воды (Н2О) составляет 0,1 %; массовой концентрации оксида углерода (СО), оксида азота (NO), диоксида азота (NO2) - 0,1 мг/м3. 2. Минимальное и максимальное значения диапазона измерений ИК массовой концентрации ЗВ, в котором результаты измерений соответствуют обязательным метрологическим требованиям Постановления Правительства РФ от 16.11.2020 № 1847 (раздел 3, пункт 3.1.3), соответствуют Cmin и Стах. Стах, мг/м3, соответствует верхнему пределу диапазона измерений ИК. Cmin, мг/м3, рассчитывается по формуле C , = СВПИ • . и Cmin g , (1) где СВПИ — верхний предел диапазона измерений ИК, в котором нормированы пределы допускаемой приведенной погрешности, мг/м3; 6норм — пределы допускаемой относительной погрешности, %, нормируемые в Постановлении Правительства РФ от 16.11.2020 № 1847 (раздел 3, пункт 3.1.3). 3. Введены следующие обозначения: YRпи — пределы допускаемой приведенной погрешности, % от верхнего предела диапазона измерений, в котором нормированы пределы допускаемой приведенной погрешности; 6 — пределы допускаемой относительной погрешности, %. | ||||
Таблица 5 - Метрологические характеристики ИК параметров газового потока
|
Наименование ИК |
Диапазон измерений |
Пределы допускаемой погрешности | |
|
ИК |
ВИК | ||
|
ИК абсолютного давления |
от 0 до 186,8 кПа 3) |
Yди: ±1,0 % |
Yди: ±0,25 % |
|
ИК объемного расхода |
от 29,4 до 145,3 м3/с включ. 1) |
6: ±25 % | |
|
св. 145,3 до 1161 м3/с 1) |
6: ±4,5 % | ||
|
от 7,7 до 37,8 м3/с включ. 2) |
6: ±25 % | ||
|
св. 37,8 до 302 м3/с 2) |
6: ±4,5 % | ||
|
ИК температуры |
от -30 °С до +300 °С 3) |
Д: ±3,2 °С |
Д: ±2,76 °С |
|
Наименование ИК |
Диапазон измерений |
Пределы допускаемой погрешности | |
|
ИК |
ВИК | ||
|
1) Для системы с зав. № 20250001. 2) Для систем с зав. №№ 20250002, 20250003. 3) Для всех систем. Примечания: 1. Диапазон показаний ИК объемного расхода системы с зав. № 20250001 -от 6 до 1161 м3/с, ИК объемного расхода систем с зав. №№ 20250002, 20250003 - от 2 до 302 м3/с. 2. Введены следующие обозначения: Yди - пределы допускаемой приведенной погрешности, % от разности между максимальным и минимальным значениями диапазона измерений; Д - абсолютная погрешность, °C. | |||
Таблица 6 - Метрологические характеристики ИК показателей выбросов ЗВ
|
Наименование характеристики |
Значение |
|
Диапазон измерений разового выброса i-го ЗВ, г/с |
от М И| до MBj |
|
Диапазон измерений массового выброса i-го ЗВ, кг/ч |
от 3,6^Мн; до 3,6^Мв; |
|
Диапазон измерений валового (годового) выброса i-го ЗВ, т/год |
от 31,536<Мн; до 31,536-Мв |
|
Пределы допускаемой относительной погрешности измерений разовых, массовых и валовых (годовых) выбросов ЗВ, % |
±50 |
|
Примечания: 1. Введены следующие обозначения: Мн; - нижний предел диапазона измерений разового выброса i-го ЗВ, г/с; Мв1 - верхний предел диапазона измерений разового выброса i-го ЗВ, г/с. 2. Нижний предел диапазона измерений разового выброса i-го ЗВ, г/с, рассчитывается по формуле М = Cmini Qmn (1) н1 1000 ’ ( ) где Q i - минимальное значение объемного расхода газового потока, приведенного к нормальным условиям, м3/с. 3. Верхний предел диапазона измерений разового выброса i-го ЗВ, г/с, рассчитывается по формуле М = Cmaxi • Qmax (2) в1 1000 ’ где Q - максимальное значение объемного расхода газового потока, приведенного к нормальным условиям, м3/с. | |
Таблица 7 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока, В |
от 187 до 242 |
|
Потребляемая мощность, Вт, не более: | |
|
- система, зав. № 20250001 |
20000 |
|
- системы, зав. №№ 20250002, 20250003 |
15000 |
|
Габаритные размеры блока-контейнера, мм, не более: | |
|
- длина |
4500 |
|
- ширина |
2400 |
|
- высота |
2700 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры шкафов, мм, не более: | |
|
- длина |
600 |
|
- ширина |
800 |
|
- высота |
1900 |
|
Масса блока-контейнера, кг, не более |
4000 |
|
Масса шкафов, кг, не более |
300 |
|
Условия эксплуатации: | |
|
а) температура окружающей среды, °С: | |
|
- на технологической площадке |
от -40 до +40 |
|
- в блоке-контейнере (шкафах) |
от +15 до +25 |
|
б) относительная влажность (без конденсации), %: | |
|
- на технологической площадке, не более |
95 |
|
- в блоке-контейнере (шкафах) |
от 30 до 80 |
|
в) атмосферное давление, мм рт. ст. |
от 735 до 770 |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
10 |
|
Наработка на отказ (при доверительной вероятности Р=0,95) с учетом технического обслуживания, ч |
65000 |
Знак утверждения типа
наносится на идентификационную табличку способом лазерной гравировки и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз |
|
Система автоматического контроля выбросов (САКВ) Челябинской ТЭЦ-1 ПАО «Форвард Энерго» |
_ |
1 |
|
Паспорт |
ПС 0149/2025 |
1 |
|
Руководство по эксплуатации |
РЭ 0149/2025 |
1 |
Сведения о методах измерений
приведены в разделе 6 «Принцип действия» и приложении 1 «Описание алгоритма» руководства по эксплуатации РЭ 0149/2025.
Нормативные документы
Приказ Росстандарта от 31.12.2020 № 2315 «Об утверждении государственной поверочной
схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Приказ Росстандарта от 05.12.2025 № 2667 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления»
Приказ Росстандарта от 25.11.2019 № 2815 «Об утверждении государственной поверочной схемы для средств измерений скорости воздушного потока»
Приказ Росстандарта от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
Постановление Правительства РФ от 29.05.2025 № 779 «Об утверждении Правил создания и эксплуатации системы автоматического контроля выбросов загрязняющих веществ и (или) сбросов загрязняющих веществ»
Постановление Правительства РФ от 29.05.2025 № 778 «Об утверждении требований к автоматическим средствам измерения и учета показателей выбросов загрязняющих веществ и (или) сбросов загрязняющих веществ и требований к техническим средствам фиксации и передачи информации о показателях выбросов загрязняющих веществ и (или) сбросов загрязняющих веществ в государственный реестр объектов, оказывающих негативное воздействие на окружающую среду»
Постановление Правительства Российской Федерации от 22.01.2024 № 39 «Об особенностях создания и эксплуатации систем автоматического контроля, указанных в Федеральном законе «Об охране окружающей среды», на квотируемых объектах в части контроля выбросов приоритетных загрязняющих веществ»
