Весы торговые электронные DKP ACS-15
| Номер в ГРСИ РФ: | 98164-26 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Guangzhou Woolee Electronic Technology Co., Ltd., КИТАЙ |
|
98164-26: Описание типа
2026-98164-26.pdf
|
Скачать | 223 КБ |
Весы торговые электронные DKP ACS-15 (далее - весы) предназначены для статического измерения массы различных грузов и могут встраиваться в кассовые системы и сканеры.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98164-26 | ||||||
| Действует | по 01.04.2031 | ||||||
| Наименование | Весы торговые электронные | ||||||
| Модель | DKP ACS-15 | ||||||
| Приказы |
№632 от
01.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | b45e16e1-f70f-1da1-6a31-f0447030bd8a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
«Guangzhou Woolee Electronic Technology Co., Ltd.», КИТАЙ, Zengcheng District, Guangzhou City, Guangdong Province
Поверка
| Методика поверки / информация о поверке |
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания (приложение ДА).
(с 01.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98164-26: Описание типа
2026-98164-26.pdf
|
Скачать | 223 КБ |
Описание типа
Назначение
Весы торговые электронные DKP ACS-15 (далее - весы) предназначены для статического измерения массы различных грузов и могут встраиваться в кассовые системы и сканеры.
Описание
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести объекта измерений, в аналоговый электрический сигнал, пропорциональный его массе, с последующим его преобразованием в устройства обработки аналоговых данных (далее - УОАД) в цифровой код. Далее измеренное значение массы выводится на дисплей терминала и передается на внешние электронные устройства.
Конструктивно весы выполнены в едином корпусе. Весы состоят из грузоприемного устройства (далее - ГПУ), соединенного с УОАД, весоизмерительного тензорезисторного датчика и терминала с дисплеем.
В весах предусмотрены следующие устройства и функции по ГОСТ OIML R 76-1-2011:
- полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);
- устройство первоначальной установки на нуль (п. Т.2.7.2.4);
- устройство слежения за нулем (п. Т.2.7.3);
- устройство выборки массы тары (п.Т.2.7.4).
На ГПУ весов прикрепляется маркировочная табличка, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- класс точности по ГОСТ OIML R 76-1-2011;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значения поверочного интервала (е);
- значение действительной цены деления (d);
- знак утверждения типа средств измерений;
- диапазон рабочих температур;
- год изготовления;
- серийный номер.
Конструктивно ГПУ весов может встраиваться в сканер, кассу самообслуживания или обычную кассу. Рекомендуемые модели сканеров для весов: Mindeo, Imarkone.
Весы снабжены USB интерфейсом, позволяющим выводить данные на внешних электронных устройствах.
Знак утверждения типа и серийный номер в буквенно-цифровом формате, наносятся методом термопечати на маркировочную табличку, закрепленную на ГПУ весов (рисунок 2).
Общий вид весов представлен на рисунке 1
Обозначение весов для заказа имеет вид:
Весы торговые электронные DKP ACS-15, где DKP ACS-15 - обозначение типа весов.
Юстировка весов выполняется внешней гирей.
В целях предотвращения от несанкционированного вмешательства проводится пломбирование свинцовыми пломбами, нанесенными на крепежные винты, ограничивающие доступ к УОАД. Знак поверки в виде бумажной пломбы-наклейки наносится на переключатель, разрешающий юстировку весов. Отсутствие самой наклейки или разрушенное изображение надписей на наклейке свидетельствует об имевших место несанкционированных действиях. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

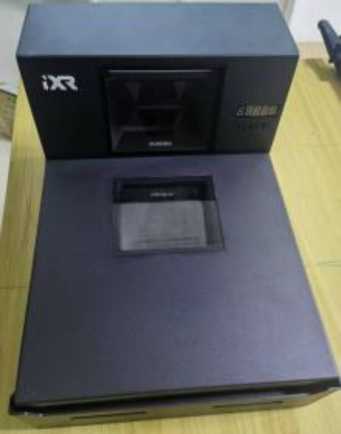

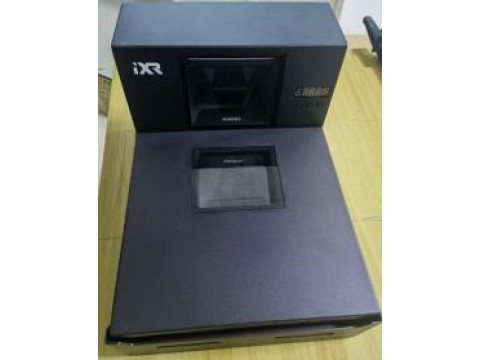

Рисунок 1 - Общий вид весов, встраиваемых в сканер
Место нанесения маркировочной таблички
Рисунок 2 - Общий вид ГПУ весов
Место нанесения серийного номера
Место нанесения знака утверждения типа

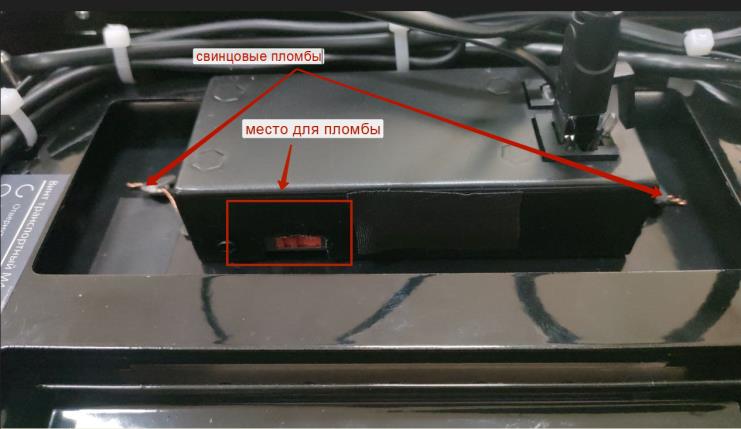

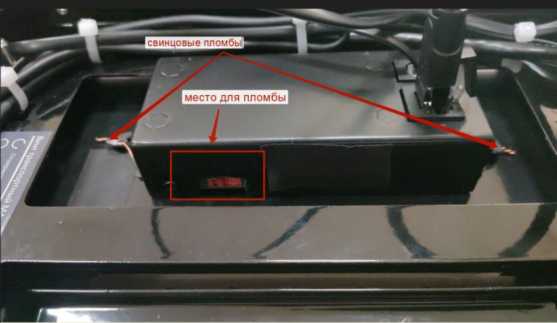

Рисунок 3 - Место пломбировки УОАД от несанкционированного доступа
Весы торговые электронные
ACS ГОСТ OIML R 76-1-2011
Ak-j ГОСТ 017/ WACHS Серийный ।
4 тниц!
номер;
«К
III
от 0,04 кг до 1 нг включительно - ±1 г свыше 1 кг до 4 кг включительно - ±2 г свыШё 4 КГ да Ь кг включительно - ±3 Г свыше 6 кг до 10 кг включительно ±5 г свыше 10кг до 15кг включительно ±7,5
Рабочая температура: от +10° до +50: С Год выпуска: 3.2025 прошва дитель:
Мах = 6/15кг Min = 4D г
d=e=2/5r
Т=-12кг
Guangzhou Wooiee Electronic: Technology Co., Ltd.
n=3UW
Рисунок 4 - Пример маркировочной таблички
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным в УОАД, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Кроме того, для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса УОАД.
Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационным признаком служит номер версии (идентификационный номер) ПО, который отображается на дисплее при включении весов.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии программного обеспечения |
З.хх.х |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
_* |
|
где - х принимает значения от 0 до 9 и относится к метрологическим незначимой части ПО. *- Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. Нет возможности произвести генерации идентификации ПО | |
Технические характеристики
Значения класса точности по ГОСТ OIML R 76-1-2011, максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), и пределов допускаемой погрешности при поверке (mpe) в соответствующих интервалах нагрузки (m) для весов приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Модификация |
Мах, кг |
Min, г |
d = е, г |
n |
m, кг |
mpe, г |
Класс точности |
|
DKP ACS-15 |
6/15 |
40 |
2/5 |
3000/3000 |
От 0,04 до 1 кг включ. |
±1 |
III |
|
Св. 1 до 4 кг включ. |
±2 | ||||||
|
Св. 4 до 6 кг включ. |
±3 | ||||||
|
Св. 6 до 10 кг включ. |
±5 | ||||||
|
Св. 10 до 15 кг включ. |
±7,5 |
Пределы допускаемой погрешности в эксплуатации (надзор во время эксплуатации по п.8.4.2 ГОСТ OIML R-76-1-2011) равны удвоенному значению пределов допускаемых погрешностей при поверке.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой погрешности устройства установки на нуль |
±0,25е |
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулём, % от Мах, не более |
4 |
|
Диапазон первоначальной установки нуля, % от Мах, не более |
20 |
|
Показания индикации массы, кг, не более |
Мах +9е |
|
Диапазон выборки массы тары (Т-), % от Мах |
от 0 до 80 |
Пределы допускаемой погрешности, после выборки массы тары соответствуют пределам допускаемой погрешности, приведенным в таблице 2, для массы нетто при любом значении массы тары, соответственно.
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Особый диапазон рабочих температур, °С |
от +10 до +50 |
|
Электрическое питание от сети переменного тока: - напряжением, В - частотой, Гц |
от 195,5 до 253 от 49 до 51 |
|
Потребляемая мощность, В-A, не более |
15 |
|
Время прогрева весов, мин, не менее |
30 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более |
293x402x230 |
|
Масса, кг, не более |
18 |
аблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
19000 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на маркировочную табличку, расположенную на ГПУ весов и типографским способом на титульный лист эксплуатационного документа.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы торговые электронные |
DKP ACS-15 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в п.2 «Обзор продукта» документа «Весы торговые электронные DKP ACS-15. Руководство по эксплуатации».
Нормативные документы
ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания»
Приказ Федерального агентства по техническому регулированию и метрологии от 04.07.2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»
Стандарт предприятия «Guangzhou Woolee Electronic Technology Co., Ltd.», Китай
