Наборы калибровочные для генераторов электростатического разряда ESD-CALA
| Номер в ГРСИ РФ: | 98178-26 |
|---|---|
| Производитель / заявитель: | Фирма Suzhou 3ctest Electronic Co., LTD, КИТАЙ |
Наборы калибровочные для генераторов электростатического разряда ESD-CALA (далее - наборы ESD-CALA), предназначены для измерений силы тока и временных параметров импульсного тока совместно с осциллографами, вольтметрами и другими радиотехническими средствами измерений.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98178-26 | |||||||||
| Действует | по 02.04.2031 | |||||||||
| Наименование | Наборы калибровочные для генераторов электростатического разряда | |||||||||
| Модель | ESD-CALA | |||||||||
| Приказы |
№649 от
02.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 0dfe5ab5-939f-6cc3-438a-165e1f312692 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Фирма Suzhou 3ctest Electronic Co., LTD, КИТАЙ, No.99 E'meishan Rd, SND, Suzhou, Jiangsu, 215153
Поверка
| Методика поверки / информация о поверке |
МП ESD-CALA - 2024 ГСИ. Наборы калибровочные для генераторов электростатического разряда ESD-CALA. Методика поверки
(с 02.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98178-26: Описание типа
2026-98178-26.pdf
|
Скачать | 113.5 КБ | |
|
98178-26: Методика поверки
МП ESD-CALA - 2024
2026-mp98178-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Наборы калибровочные для генераторов электростатического разряда ESD-CALA (далее - наборы ESD-CALA), предназначены для измерений силы тока и временных параметров импульсного тока совместно с осциллографами, вольтметрами и другими радиотехническими средствами измерений.
Описание
Принцип действия датчика тока (входящего в состав набора ESD-CALA) основан на методе измерения силы тока с помощью резистивного шунта.
Наборы ESD-CALA состоят из датчика тока, соединительного кабеля, переходника BNC-SMA и аттенюатора.
Конструктивно датчик тока выполнен в виде металлического фланца с входным разъёмом, предназначенным для подключения к аттенюатору из состава набора ESD-CALA и далее к измерительному прибору (осциллографу, вольтметру).
Датчик тока может быть использован для измерений параметров импульсов тока испытательных генераторов электростатических разрядов по ГОСТ 30804.4.2-2013.
Общий вид составных частей, входящих в состав набора ESD-CALA, с указанием мест нанесения знака утверждения типа, заводских номеров приведен на рисунке 1. Заводские номера нанесены на маркировочную наклейку методом лазерной печати в виде буквенно-цифрового кода. Пломбирование датчика тока не предусмотрено, так как корпус датчика тока имеет неразборную конструкцию. Пломбирование наборов ESD-CALA не предусмотрено. Возможность нанесения знака поверки непосредственно на корпуса составных частей набора ESD-CALA не предусмотрена.
Место нанесения знака утверждения типа

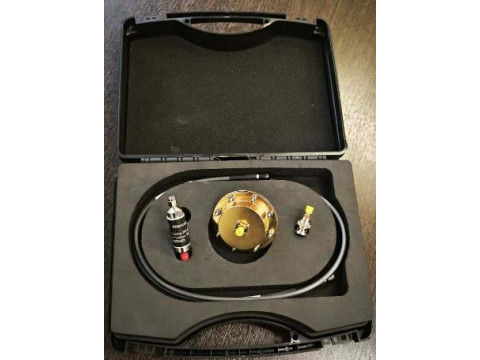

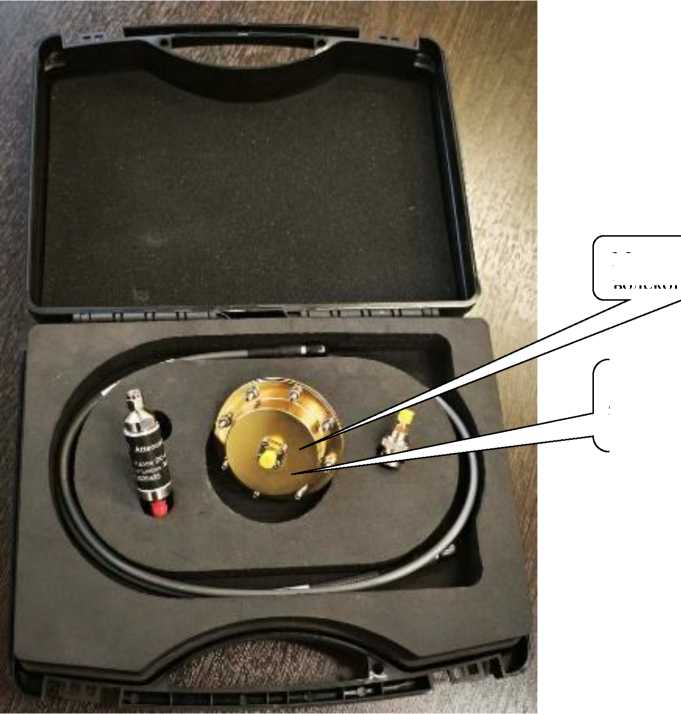

Рисунок 1 - Общий вид составных частей, входящих в состав наборов калибровочных для генераторов электростатического разряда ESD-CALA, обозначение мест нанесения знака утверждения типа и заводского номера
Место нанесения заводского номера
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Рабочий диапазон частот, МГц |
от 0 до 4000 |
|
Коэффициент преобразования на постоянном токе, дБ отн. Ом |
от - 22,5 до - 24,5* |
|
Пределы допускаемой относительной погрешности коэффициента преобразования на постоянном токе, % |
±1 |
|
Неравномерность коэффициента преобразования в диапазоне частот, дБ, не более: - от 0 до 1000 МГц включ. - св. 1000 до 4000 МГц включ. |
±0,5 ±1,2 |
|
Входное сопротивление на постоянном токе, Ом |
от 1,9 до 2,1 |
|
* - конкретные значения приведены в формуляре | |
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Максимальная амплитуда импульсного тока (при длительности импульса не более 100 нс), А |
150 |
|
Максимальное напряжение электростатического разряда, кВ |
30 |
|
Максимальный постоянный ток (действующее значение), А |
1 |
|
Габаритные размеры датчика тока, мм, не более - диаметр - высота |
70 30 |
|
Масса датчика тока, кг, не более |
0,4 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от +15 до +30 от 30 до 80 от 84 до 106,7 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и формуляр типографским способом, на маркировочную наклейку, расположенную на корпусе датчика тока (методом лазерной печати).
Комплектность
Таблица 3 - Комплектность набора калибровочного для генераторов электростатического разряда ESD-CALA______________________________________________________________
|
Наименование |
Обозначение |
Количество |
|
Комплект наборов калибровочных для генераторов электростатического разряда ESD-CALA: |
ESD-CALA | |
|
- датчик тока |
ESD-CALA |
1 шт. |
|
- аттенюатор |
JZ603 |
1 шт. |
|
- переходник BNC-SMA |
1 шт. | |
|
- соединительный кабель |
1 шт. | |
|
Руководство по эксплуатации |
ESD-CALA РЭ |
1 экз. |
|
Формуляр |
ESD-CALA ФО |
1 экз. |
|
Транспортная тара |
1 шт. |
Сведения о методах измерений
приведены в руководстве по эксплуатации «Наборы калибровочные для генераторов электростатического разряда ESD-CALA. Руководство по эксплуатации» ESD-CALA РЭ, раздел 2 «Использование по назначению».
Нормативные документы
Государственная поверочная схема для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц, утвержденная приказом Росстандарта №3383 от 30 декабря 2019 года;
Стандарт предприятия «Наборы калибровочные для генераторов электростатического разряда ESD-CALA».
