Генераторы сигналов RMSG-1466
| Номер в ГРСИ РФ: | 98179-26 |
|---|---|
| Производитель / заявитель: | ООО "Радиомера", Московская обл., г. Видное |
Генераторы сигналов RMSG-1466 (далее по тексту - генераторы) предназначены для генерации радиочастотных сигналов с заданными параметрами (частота, амплитуда, модуляция) для тестирования и настройки радиотехнических устройств.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98179-26 | ||||||
| Действует | по 02.04.2031 | ||||||
| Наименование | Генераторы сигналов | ||||||
| Модель | RMSG-1466 | ||||||
| Модификации |
RMSG-1466C RMSG-1466C-V RMSG-1466D RMSG-1466D-V RMSG-1466E RMSG-1466E-V RMSG-1466G RMSG-1466G-V RMSG-1466H RMSG-1466H-V |
||||||
| Приказы |
№649 от
02.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 66c5fd07-294e-e0e3-891c-194f9f60490a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
(ООО «Радиомера», РОССИЯ, 142702, Москоская обл., Ленинский район, г. Видное, ул. им. Героя РФ В. А. Тинькова, д. 39, оф. 6-а
Поверка
| Методика поверки / информация о поверке |
ЮСФД.468769.002МП ГСИ. Генераторы сигналов RMSG-1466. Методика поверки
(с 02.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98179-26: Описание типа
2026-98179-26.pdf
|
Скачать | 157.1 КБ | |
|
98179-26: Методика поверки
ЮСФД.468769.002МП
2026-mp98179-26.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Генераторы сигналов RMSG-1466 (далее по тексту - генераторы) предназначены для генерации радиочастотных сигналов с заданными параметрами (частота, амплитуда, модуляция) для тестирования и настройки радиотехнических устройств.
Описание
Принцип работы генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним термостатированным или внешним задающим генератором. В генераторах возможна генерация сигналов с амплитудной, импульсной, векторной, частотной и фазовой модуляциями.
Конструктивно генераторы состоят из моноблоков, управление обеспечивается с помощью клавиш, валкодера и сенсорного экрана, расположенных на лицевой панели. Установленные характеристики обеспечиваются по основному выходу 50 Ом. На дисплей выводится информация о текущих режимах работы. Эта информация может содержать индикаторы состояния, сведения об установке параметров сигнала, а также сведения об ошибках. Генераторы обеспечивают точную регулировку уровня выходной мощности в заданном диапазоне и эффективное подавление паразитных сигналов.
Генераторы сигналов RMSG выпускаются в следующих модификациях: RMSG-1466C, RMSG-1466C-V, RMSG-1466D, RMSG-1466D-V, RMSG-1466E, RMSG-1466E-V, RMSG-1466G, RMSG-1466G-V и RMSG-1466H, RMSG-1466H-V. Корпус унифицированный. Аппаратная часть отличается количеством ступеней умножения частоты в зависимости от диапазона рабочих частот модификации. Задающий генератор один для всех модификаций.

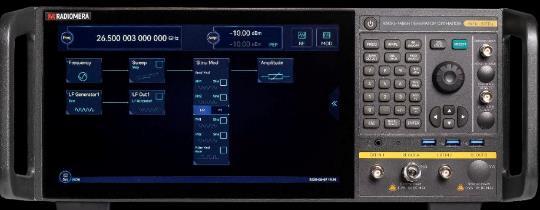

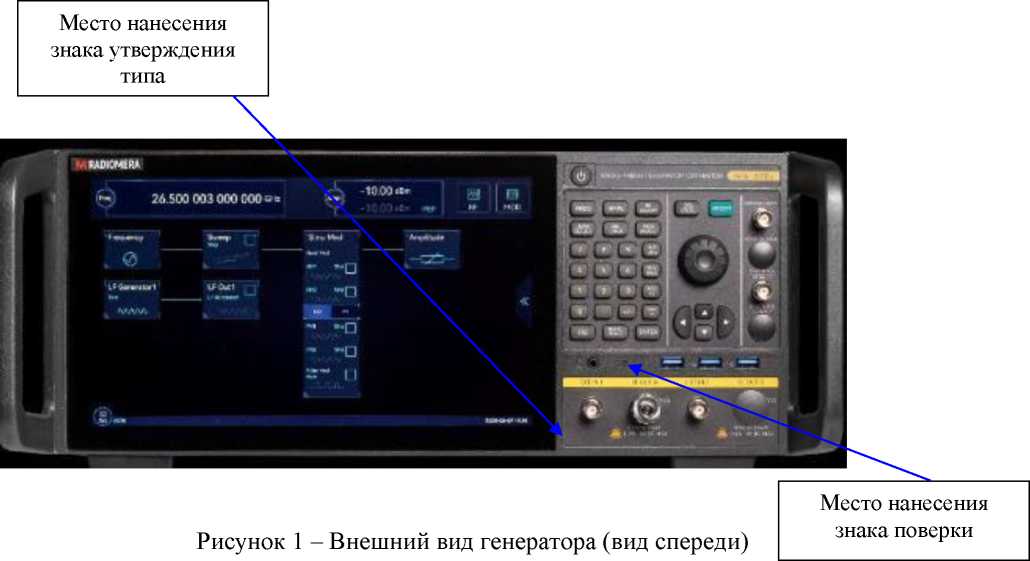

Общий вид генератора, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», и заводского номера представлены на рисунках 1, 2. Заводской номер, идентифицирующий генератор, нанесен на информационную табличку, размещенную на задней панели методом наклейки в формате «зав. №Rxxxxxxx».
Места пломбировки от несанкционированного доступа
Место нанесения заводского номера

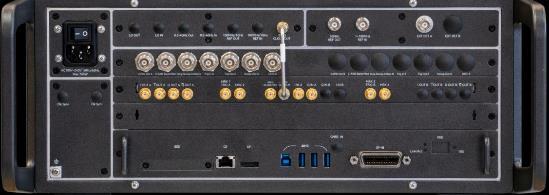

Рисунок 2 - Внешний вид генератора (вид сзади)
Программное обеспечение
Программное обеспечение (ПО) «FW_RMSG-1466» предназначено для управления режимами работы генераторов сигналов RMSG-1466. Программное обеспечение «FW_RMSG-1466» предназначено для работы с генераторами сигналов RMSG-1466 и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Идентификационные данные ПО генераторов сигналов RMSG-1466 приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик генераторов сигналов RMSG-1466 за пределы допускаемых значений.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW_RMSG-1466 |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.6.6 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Диапазон рабочих частот для модификаций, Гц: - RMSG-1466C, RMSG-1466C-V - RMSG-1466D, RMSG-1466D-V - RMSG-1466E, RMSG-1466E-V - RMSG-1466G, RMSG-1466G-V - RMSG-1466H, RMSG-1466H-V |
от 6-103 до 13-109 от 6-103 до 20409 от 6-103 до 33М09 от 6М03 до 45М09 от 6М03 до 53409 | ||
|
Дискретность установки частоты, Гц |
0,001 | ||
|
Частота опорного генератора, МГц |
10 | ||
|
Пределы допускаемой относительной погрешности установки частоты при работе от внутреннего опорного генератора |
±340-8 | ||
|
Минимальная выходная мощность сигнала, дБм*, не более |
стандартная комплектация |
с опцией Н01-90/120/130 | |
|
-10 |
на частотах от 6 до 100 кГц включ.: - 90 св. 100 кГц: -120 | ||
|
Максимальная выходная мощность сигнала, дБм, не менее |
стандартная комплектация |
с опцией Н05-13/20/33/45/53 | |
|
RMSG-1466C, RMSG-1466C-V |
от 6 кГц до 50 МГц включ. св. 50 МГц до 13 ГГц |
+15 +15 |
+15 +20 |
|
RMSG-1466D, RMSG-1466D-V |
от 6 кГц до 50 МГц включ. св. 50 МГц до 20 ГГц |
+15 +15 |
+15 +20 |
|
RMSG-1466E, RMSG-1466E-V |
от 6 кГц до 50 МГц включ. св. 50 МГц до 6 ГГц включ. св. 6 до 18 ГГц включ. св. 18 до 30 ГГц включ. св. 30 до 33 ГГц |
+8 +12 +12 +12 +12 |
+15 +20 +18 +17 +18 |
|
RMSG-1466G, RMSG-1466G-V |
от 6 кГц до 50 МГц включ. св. 50 МГц до 6 ГГц включ. св. 6 до 18 ГГц включ. св. 18 до 30 ГГц включ. св. 30 до 40 ГГц включ. св. 40 до 45 ГГц |
+8 +12 +12 +12 +12 +12 |
+15 +20 +18 +17 +18 +14 |
|
RMSG-1466H, RMSG-1466H-V |
от 6 кГц до 50 МГц включ. св. 50 МГц до 20 ГГц включ. св. 20 до 40 ГГц включ. св. 40 до 53 ГГц |
+8 +8 +8 +8 |
+12 +17 +15 +20 |
|
Наименование характеристики |
Значение | |||
|
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала в диапазоне частот, дБ |
стандартная комплектация |
с опцией Н01- 90/120/130/В130 | ||
|
от 6 кГц до 50 МГц включ. |
±1,0 |
±1,5 | ||
|
св. 50 МГц до 3 ГГц включ. |
±0,5 |
±0,7 | ||
|
св. 3 до 20 ГГц включ. |
±0,9 |
±0,9 | ||
|
св. 20 до 40 ГГц включ. |
±1,0 |
±1,2 | ||
|
св. 40 до 50 ГГц включ. |
±1,3 |
±1,5 | ||
|
св. 50 до 53 ГГц |
±1,8 |
±2,0 | ||
|
Дискретность установки уровня мощности выходного сигнала, дБ |
0,01 | |||
|
Уровень гармонических составляющих относительно основного немодулированного сигнала +10 дБм, дБн, не более, в диапазоне частот: от 100 кГц до 3 ГГц включ. св. 3 до 53 ГГц |
-30 -55 | |||
|
Примечания: *здесь и далее дБм - дБ относительно 1 мВт | ||||
|
Уровень субгармонических составляющих относительно основного немодулированного сигнала +10 дБм, дБн, не более, в диапазоне частот: от 6 кГц до 20 ГГц включ. св. 20 до 40 ГГц включ. св. 40 до 53 ГГц |
-80 -60 -50 | |||
|
Уровень однополосного фазового шума при уровне выходного сигнала 10 дБм, в диапазоне частот, дБн/Гц, не более: |
При отстройке от несущей | |||
|
100 Гц |
1 кГц |
10 кГц |
100 кГц | |
|
Стандартная комплектация | ||||
|
100 МГц |
-110 |
-128 |
-134 |
-138 |
|
от 250 до 500 МГц включ. |
-108 |
-126 |
-132 |
-138 |
|
св. 500 МГц до 1 ГГц включ. |
-103 |
-121 |
-130 |
-130 |
|
св. 1 до 2 ГГц включ. |
-97 |
-117 |
-124 |
-124 |
|
св. 2 до 4 ГГц включ. |
-92 |
-111 |
-118 |
-118 |
|
св. 4 до 10 ГГц включ. |
-85 |
-105 |
-110 |
-110 |
|
св. 10 до 20 ГГц включ. |
-79 |
-98 |
-104 |
-104 |
|
св. 20 до 40 ГГц включ. |
-73 |
-91 |
-98 |
-98 |
|
св. 40 до 53 ГГц |
-68 |
-85 |
-92 |
-92 |
|
опция Н (низкий фа |
04-1 (В1) зовый шум) | |||
|
100 МГц |
-118 |
-141 |
-148 |
-150 |
|
от 250 до 500 МГц включ. |
-111 |
-130 |
-145 |
-143 |
|
св. 500 МГц до 1 ГГц включ. |
-105 |
-124 |
-140 |
-138 |
|
св. 1 до 2 ГГц включ. |
-100 |
-118 |
-134 |
-132 |
|
св. 2 до 4 ГГц включ. |
-93 |
-113 |
-128 |
-126 |
|
св. 4 до 10 ГГц включ. |
-85 |
-105 |
-120 |
-118 |
|
св. 10 до 20 ГГц включ. |
-79 |
-99 |
-114 |
-112 |
|
св. 20 до 40 ГГц включ. |
-73 |
-93 |
-108 |
-106 |
|
Наименование характеристики |
Значение | |||
|
св. 40 до 53 ГГц |
-67 |
-87 |
-103 |
-101 |
|
опция Н04-2 (В2) (сверхнизкий фазовый шум) | ||||
|
100 МГц |
-118 |
-141 |
-148 |
-150 |
|
от 250 до 500 МГц включ. |
-112 |
-135 |
-146 |
-148 |
|
св. 500 МГц до 1 ГГц включ. |
-110 |
-134 |
-144 |
-147 |
|
св. 1 до 2 ГГц включ. |
-104 |
-127 |
-138 |
-142 |
|
св. 2 до 4 ГГц включ. |
-99 |
-122 |
-135 |
-136 |
|
св. 4 до 10 ГГц включ. |
-91 |
-115 |
-128 |
-128 |
|
св. 10 до 20 ГГц включ. |
-85 |
-109 |
-122 |
-122 |
|
св. 20 до 40 ГГц включ. |
-79 |
-99 |
-116 |
-116 |
|
св. 40 до 53 ГГц |
-73 |
-94 |
-110 |
-110 |
|
Характеристики амплитудной модуляции (АМ) | ||||
|
Диапазон установки коэффициента АМ (Кам), % |
от 0 до 90 | |||
|
Пределы допускаемой абсолютной погрешности установки Кам, % (при частоте модулирующего сигнала 1 кГц и уровне выходной мощности 0 дБм) |
±(0,05^Кам+1) | |||
|
Характеристики частотной модуляции (ЧМ) | ||||
|
Масштабный коэффициент N - в диапазоне частот от 50 до 62.5 МГц включ. - в диапазоне частот св. 62.5 до 125 МГц включ. - в диапазоне частот св. 125 до 250 МГц включ. - в диапазоне частот св. 250 до 500 МГц включ. - в диапазоне частот св. 500 МГц до 1 ГГц включ. - в диапазоне частот св. 1 до 2 ГГц включ. - в диапазоне частот св. 2 до 4 ГГц включ. - в диапазоне частот св. 4 до 8 ГГц включ. - в диапазоне частот св. 8 до 20 ГГц включ. - в диапазоне частот св. 20 до 40 ГГц включ. - в диапазоне частот св. 40 до 53 ГГц включ. |
1/256 1/128 1/64 1/32 1/16 1/8 1/4 1/2 1 2 4 | |||
|
Диапазон установки девиации частоты (^), МГц |
от 0 до V20 | |||
|
Пределы допускаемой абсолютной погрешности установки девиации частоты, Гц (при частоте модулирующего сигнала 1 кГц и уровне выходной мощности 0 дБм) |
±(0,025- Рд+20) | |||
|
Характеристики фазовой модуляции (ФМ) | ||||
|
Диапазон установки девиации фазы (0д), рад - нормальный режим - широкополосный режим - малошумящий режим |
от 0 до V20 от 0 до N-2 от 0 до N-0,2 | |||
|
Пределы допускаемой абсолютной погрешности установки девиации фазы, рад (при частоте модулирующего сигнала 1 кГц, девиации фазы не более N-8 и уровне выходной мощности 0 дБм) |
±(0,03^0д+0,01) | |||
|
Характеристики импульсной модуляции (ИМ) | ||||
|
Минимальное значение длительности импульса, нс - опция S12 - опция S13 |
100 20 | |||
|
Время нарастания/спада радиоимпульса, нс, не более - опция S12 - опция S13 |
20 10 | |||
|
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами в диапазоне частот от 50 МГц до 53 ГГ ц, дБ, не менее |
80 | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение выходного импеданса (полного сопротивления), Ом |
50 |
|
Тип соединителя радиочастотного выхода: - RMSG-1466C/D/C-V/D-V - RMSG-1466E/G/E-V/G-V - RMSG-1466H/H-V |
3,5 мм (вилка) 2,4 мм (вилка) 1,85 мм (вилка) |
|
Габаритные размеры (ширина х длина х высота), мм, не более |
475 х 620 х 193 |
|
Масса, кг, не более |
35 |
|
Параметры электропитания: - напряжение переменного тока, В - частота, Гц |
230±23 50±1 |
|
Потребляемая мощность, В А, не более |
600 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +15 +до 25 80 от 84,0 до 106,7 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации в правом верхнем углу и на передней панели генератора методом наклейки в соответствии с рисунком 1.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество | |||
|
Генератор сигналов |
RMSG-1466x |
1 шт. | |||
|
Руководство по эксплуатации |
- |
1 экз. | |||
|
Паспорт |
- |
1 экз. | |||
|
Методика поверки |
- |
1 экз. | |||
|
Клавиатура |
- |
1 шт. | |||
|
Компьютерная мышь |
- |
1 шт. | |||
|
Комплект адаптеров |
- |
1 к. | |||
|
Комплект СВЧ кабельных сборок |
- |
1 к. | |||
|
Кейс |
- |
1 шт. | |||
|
Программное обеспечение для автоматизации измерений РМИК ПРО |
- |
1 шт. | |||
|
Аппаратные опции | |||||
|
H01-130 |
Программируемый ступенчатый аттенюатор, дБ |
130 |
по отдельному заказу | ||
|
H01-120 |
120 |
по отдельному заказу | |||
|
H01-90 |
90 |
по отдельному заказу | |||
|
H01-B130 |
Программируемый ступенчатый аттенюатор Канал B 130 дБ |
по отдельному заказу | |||
|
H04-1 |
Низкий уровень фазового шума |
по отдельному заказу | |||
|
Аппаратные опции | ||
|
H04-2 |
Сверхнизкий уровень фазового шума |
по отдельному заказу |
|
H04-B1 |
Низкий фазовый шум канал В |
по отдельному заказу |
|
H04-B2 |
Сверхнизкий уровень фазового шума канал В |
по отдельному заказу |
|
H05-13 |
13 ГГц: высокая выходная мощность |
по отдельному заказу |
|
H05-20 |
20 ГГц: высокая выходная мощность |
по отдельному заказу |
|
H05-33 |
33 ГГц: высокая выходная мощность |
по отдельному заказу |
|
H05-45 |
45 ГГц: высокая выходная мощность |
по отдельному заказу |
|
H05-53 |
53 ГГц: высокая выходная мощность |
по отдельному заказу |
|
H05-B13 |
13 ГГц: Канал B — высокая выходная мощность |
по отдельному заказу |
|
H05-B20 |
20 ГГц: Канал B — высокая выходная мощность |
по отдельному заказу |
|
07 |
100 МГц/1 ГГц: опорный вход и выход |
по отдельному заказу |
|
H11-B13 |
13 ГГц: Канал B |
по отдельному заказу |
|
H11-B20 |
20 ГГц: Канал B |
по отдельному заказу |
|
H94 |
Комплект для монтажа в стойку |
по отдельному заказу |
|
H31-500 |
500 МГц полоса внутренней модуляции |
по отдельному заказу |
|
H31-1000 |
1000 МГц полоса внутренней модуляции |
по отдельному заказу |
|
H31-2000 |
2000 МГц полоса внутренней модуляции |
по отдельному заказу |
|
RMSG-H31-B500 |
Канал B 500 МГц полоса внутренней модуляции |
по отдельному заказу |
|
H31-B1000 |
Канал B 1000 МГц полоса внутренней модуляции |
по отдельному заказу |
|
H31-B2000 |
Канал B 2000 МГц полоса внутренней модуляции |
по отдельному заказу |
|
H33 |
Широкополосные внешние IQ входы |
по отдельному заказу |
|
RS11 |
Аналоговая модуляция |
по отдельному заказу |
|
S12 |
Импульсная модуляция |
по отдельному заказу |
|
S13 |
Узкоимпульсная модуляция |
по отдельному заказу |
|
S14 |
Низкочастотный выход / генератор функциональных сигналов |
по отдельному заказу |
|
S15 |
Линейная (аналоговая) развертка |
по отдельному заказу |
|
S16 |
Развертка по мощности |
по отдельному заказу |
Сведения о методах измерений
приведены в разделе «Генератор сигналов» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30.12.2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 09.11.2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»;

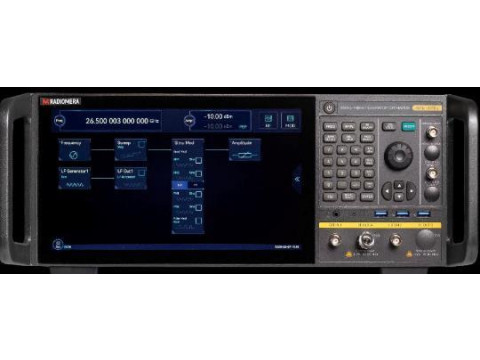

Технические условия «Генераторы сигналов RMSG-1466. ЮСФД.468769.002ТУ».
