Система измерений количества и показателей качества нефти № 494 ПСП «Нижнекамский НПЗ»
| Номер в ГРСИ РФ: | 98182-26 |
|---|---|
| Производитель / заявитель: | АО "Транснефть - Прикамье", г.Казань |
Система измерений количества и показателей качества нефти № 494 ПСП «Нижнекамский НПЗ» (далее по тексту - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98182-26 | ||||||
| Наименование | Система измерений количества и показателей качества нефти № 494 ПСП «Нижнекамский НПЗ» | ||||||
| Приказы |
№656 от
03.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 52e3508c-279c-014c-ccf9-d901a9018064 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Транснефть – Прикамье», РОССИЯ, 420081, Республика Татарстан, г. Казань, ул. Патриса Лумумбы, д. 20, корпус 1
Поверка
| Методика поверки / информация о поверке |
МП-0085-ТАМ-2025 ГСИ. Система измерений количества и показателей качества нефти № 494 ПСП «Нижнекамский НПЗ». Методика поверки
(с 03.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98182-26: Описание типа
2026-98182-26.pdf
|
Скачать | 137.2 КБ | |
|
98182-26: Методика поверки
МП-0085-ТАМ-2025
2026-mp98182-26.pdf
|
Скачать | 341.8 КБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти № 494
ПСП «Нижнекамский НПЗ» (далее по тексту - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.
Описание
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы брутто нефти.
СИКН, заводской № 092/24-040.024, представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта и состоящей из блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее по тексту -БИК), системы сбора и обработки информации (далее по тексту - СОИ), стационарной трубопоршневой поверочной установки (далее по тексту - ТПУ), узла подключения поверочной установки (УП ППУ). БИЛ состоит из двух рабочих измерительных линий (ИЛ) и одной контрольно-резервной ИЛ.
В состав СИКН входят средства измерений, приведенные в таблице 1.
Таблица 1 - Перечень средств измерений
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые Micro Motion (модификации CMFНС3) с преобразователями 2700 (далее - ПР) |
45115-10 |
|
Датчики температуры 644, 3144Р |
39539-08 |
|
Термопреобразователи прецизионные ПТ 0304-ВТ |
77963-20 |
|
Преобразователи давления измерительные 3051 |
14061-04 14061-10 14061-15 |
|
Датчики давления Агат-100МТ |
74779-19 |
|
Преобразователи плотности жидкости измерительные модели 7835 |
15644-06 52638-13 |
|
Преобразователи плотности жидкости «ТН-Плотномер-25-6,3»* |
77871-20 |
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Преобразователи плотности и вязкости жидкости измерительные модели 7829 |
15642-06 |
|
Преобразователи плотности и вязкости поточный ППВ-6,3.У1-Вн |
75029-19 |
|
Влагомеры нефти микроволновые МВН-1 |
63973-16 |
|
Влагомеры нефти поточные УДВН-1пм, модификации УДВН-1пм* |
14557-10 14557-15 |
|
Трубопоршневая поверочная установка ТПУ |
76730-19 |
|
Комплексы измерительно-вычислительные ТН-01 (далее - ИВК) |
67527-17 |
|
* Применяется при температуре нефти от +5 °С до +37 °С. | |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов. В БИК установлен преобразователь расхода для контроля выполнения условий изокинетичности пробоотбора.
СИКН обеспечивает выполнение следующих функций:
- автоматическое измерение массы брутто нефти прямым методом динамических измерений в рабочем диапазоне расхода, температуры, давления, плотности, вязкости нефти;
- автоматическое вычисление массы нетто нефти как разность массы брутто нефти и массы балласта, используя результаты измерений массовой доли механических примесей и массовой концентрации хлористых солей в испытательной лаборатории, массовой доли воды, определенной в испытательной лаборатории;
- автоматическое измерение объемной и массовой доли воды в линии измерения показателей качества нефти БИК;
- измерение давления и температуры нефти автоматическое и с помощью показывающих средств измерений давления и температуры нефти соответственно;
- контроль метрологических характеристик (КМХ) ПР по контрольно-резервному ПР;
- поверку и КМХ ПР по ТПУ или по УП ППУ;
- защиту информации от несанкционированного доступа.

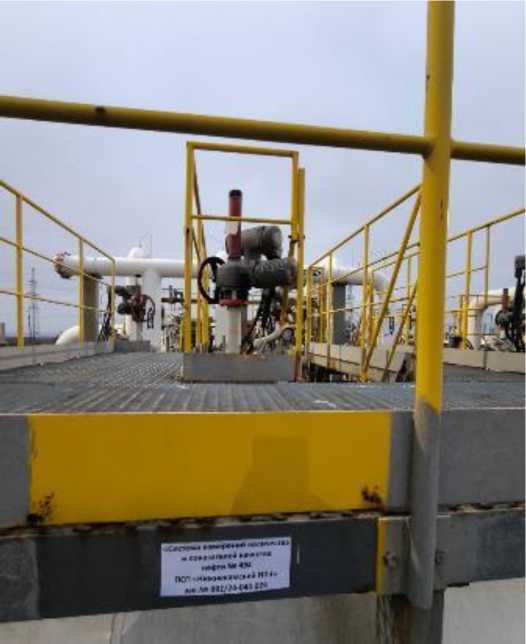

Заводской номер СИКН нанесен типографским способом на информационную табличку, представленную на рисунке 1, установленную на площадке СИКН. Формат нанесения заводского номера - цифровой.
Пломбировка СИКН не предусмотрена.
Нанесение знака поверки на СИКН не предусмотрено.

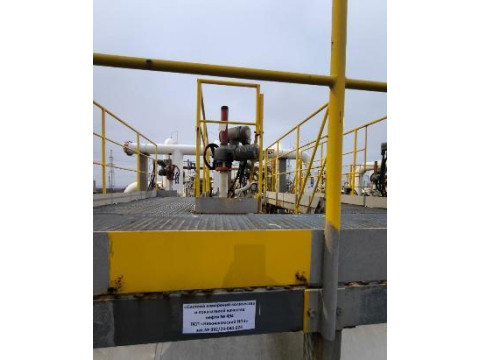

Рисунок 1 - Информационная табличка СИКН
Программное обеспечение
СИКН имеет программное обеспечение (далее - ПО), реализованное в ИВК и автоматизированном месте оператора (далее - АРМ) оператора.
ПО АРМ оператора не содержит метрологически значимой части.
Защита ПО от непреднамеренных и преднамеренных изменений, обеспечение его соответствия утвержденному типу осуществляется наличием ограничения доступа, установкой логинов и паролей разного уровня доступа, ведения доступного только для чтения журнала событий. Доступ к ПО для пользователя закрыт. Конструкция системы исключает возможность несанкционированного влияния на ПО системы и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО СИКН
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AnalogConverter. app |
|
Номер версии (идентификационный номер) ПО |
1.2.14.1 |
|
Цифровой идентификатор ПО |
9319307D |
|
Идентификационное наименование ПО |
SIKNCalc.app |
|
Номер версии (идентификационный номер) ПО |
1.7.14.3 |
|
Цифровой идентификатор ПО |
17D43552 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Sarasota.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.18 |
|
Цифровой идентификатор ПО |
5FD2677A |
|
Идентификационное наименование ПО |
PP_78xx.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.20 |
|
Цифровой идентификатор ПО |
CB6B884C |
|
Идентификационное наименование ПО |
MI1974.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.11 |
|
Цифровой идентификатор ПО |
116E8FC5 |
|
Идентификационное наименование ПО |
MI3233.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.28 |
|
Цифровой идентификатор ПО |
3836BADF |
|
Идентификационное наименование ПО |
MI3265.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.3 |
|
Цифровой идентификатор ПО |
4EF156E4 |
|
Идентификационное наименование ПО |
MI3266.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.6 |
|
Цифровой идентификатор ПО |
4D07BD66 |
|
Идентификационное наименование ПО |
MI3267.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.5 |
|
Цифровой идентификатор ПО |
D19D9225 |
|
Идентификационное наименование ПО |
MI3287.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.4 |
|
Цифровой идентификатор ПО |
3A4CE55B |
|
Идентификационное наименование ПО |
MI3312.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
E56EAB1E |
|
Идентификационное наименование ПО |
MI3380.app |
|
Номер версии (идентификационный номер) ПО |
1.6.14.12 |
|
Цифровой идентификатор ПО |
23F21EA1 |
|
Идентификационное наименование ПО |
KMH_PP.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.17 |
|
Цифровой идентификатор ПО |
71C65879 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KMH_PP_AREOM.app |
|
Номер версии (идентификационный номер) ПО |
1.3.14.1 |
|
Цифровой идентификатор ПО |
62C75A03 |
|
Идентификационное наименование ПО |
MI2816.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.5 |
|
Цифровой идентификатор ПО |
B8DF3368 |
|
Идентификационное наименование ПО |
MI3151.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
F3B1C494 |
|
Идентификационное наименование ПО |
MI3272.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.50 |
|
Цифровой идентификатор ПО |
232DDC3F |
|
Идентификационное наименование ПО |
KMH_MPR_MPR.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.4 |
|
Цифровой идентификатор ПО |
6A8CF172 |
|
Идентификационное наименование ПО |
MI3288.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.14 |
|
Цифровой идентификатор ПО |
32D8262B |
|
Идентификационное наименование ПО |
MI3155.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.30 |
|
Цифровой идентификатор ПО |
F70067AC |
|
Идентификационное наименование ПО |
MI3189.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
35DD379D |
|
Идентификационное наименование ПО |
KMH_PV.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.1 |
|
Цифровой идентификатор ПО |
9F5CD8E8 |
|
Идентификационное наименование ПО |
KMH_PW.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.2 |
|
Цифровой идентификатор ПО |
5C9E0FFE |
|
Идентификационное наименование ПО |
MI2974.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.21 |
|
Цифровой идентификатор ПО |
AB567359 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MI3234.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.34 |
|
Цифровой идентификатор ПО |
ED6637F5 |
|
Идентификационное наименование ПО |
GOSTR8908.app |
|
Номер версии (идентификационный номер) ПО |
1.1.14.33 |
|
Цифровой идентификатор ПО |
8D37552D |
|
Примечания 1. Допускается ограничивать количество программных модулей ИВК в зависимости от функционального назначения СИКН. 2. Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде буквенно-цифрового кода, регистр букв при этом может быть представлен в виде прописных или строчных букв, при этом значимым является номинал и последовательность расположения цифр и букв. 3. Алгоритм вычисления цифрового идентификатора - CRC32 | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода нефти через СИКН*, т/ч |
от 53 до 1250 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
*Указаны минимальное и максимальное значения диапазона измерений. Фактический диапазон измерений определяется при проведении поверки СИКН и не может выходить за пределы приведенного диапазона измерений. | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон избыточного давления нефти, МПа |
от 0,17 до 1,6 |
|
Режим работы СИКН |
непрерывный |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 |
|
Физико-химические свойства измеряемой среды: - температура измеряемой среды, °С - плотность нефти в рабочем диапазоне температуры, кг/м3 - вязкость кинематическая в рабочем диапазоне температуры, мм2/с (сСт) - массовая доля воды, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - массовая доля механических примесей, %, не более - содержание свободного газа |
от 0 до +37 от 836 до 910 от 12 до 105 1,0 900 0,05 не допускается |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380 ±38, трехфазное 220 ±22, однофазное 50±1 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -35 до +45 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
25 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность
Таблица 6 - Комплектность СИКН
|
Наименование |
Обозначение |
Количество шт./ экз. |
|
Система измерений количества и показателей качества нефти № 494 ПСП «Нижнекамский НПЗ» |
_ |
1 |
|
Инструкция по эксплуатации |
_ |
1 |
|
Методика поверки |
_ |
1 |
Сведения о методах измерений
приведены в документе «Инструкция. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 494 ПСП «Нижнекамский НПЗ».
Альметьевского РНУ АО «Транснефть - Прикамье», свидетельство об аттестации методики измерений № 529-RA.RU.312546-2025.
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» пункт 6.1.1
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
