Профилометры INSIZE
| Номер в ГРСИ РФ: | 98184-26 |
|---|---|
| Категория: | Профилометры |
| Производитель / заявитель: | Фирма "Insize Co., Ltd.", Китай |
Профилометры INSIZE (далее - приборы) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет прямую линию.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98184-26 | ||||||||||||
| Действует | по 03.04.2031 | ||||||||||||
| Наименование | Профилометры | ||||||||||||
| Модель | INSIZE | ||||||||||||
| Модификации |
ISR-C300 ISR-C301 ISR-T120 ISR-S1000 ISR-C002 ISR-C003 ISR-S600 |
||||||||||||
| Приказы |
№656 от
03.04.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 29111418-cb6e-0d9a-446d-f3dd168c7a8b | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
INSIZE CO., LTD, КИТАЙ, 80 Xiangyang Road, Suzhou New District, 215009
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1531-203-2025 ГСИ. Профилометры INSIZE. Методика поверки
(с 03.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98184-26: Описание типа
2026-98184-26.pdf
|
Скачать | 256.9 КБ | |
|
98184-26: Методика поверки
РТ-МП-1531-203-2025
2026-mp98184-26.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Профилометры INSIZE (далее - приборы) предназначены для измерений параметров шероховатости поверхностей изделий, сечение которых в плоскости измерения представляет прямую линию.
Описание
Принцип действия приборов основан на ощупывании неровностей исследуемой поверхности алмазной иглой (щупом) и преобразовании возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на дисплей в виде числовых значений параметров шероховатости.
Приборы выпускаются следующих модификаций: ISR-C300, ISR-C301, ISR-T120, ISR-S1000, ISR-C002, ISR-C003, ISR-S600, которые различаются визуально, метрологическими и техническими характеристиками, а также набором измеряемых параметров.
Приборы модификаций ISR-C300, ISR-C301, ISR-T120, ISR-S1000 состоят из блока привода с индуктивным датчиком и блока обработки информации с сенсорным цветным дисплеем (рисунок 1).
Приборы модификации ISR-C002 состоят из базового блока привода с индуктивным датчиком, имеющего монохромный дисплей (рисунок 2).
Приборы модификации ISR-C003 состоят из базового блока привода с пьезоэлектрическим датчиком, имеющего монохромный дисплей (рисунок 2).
Приборы модификации ISR-S600 состоят из базового блока привода с индуктивным датчиком, несущего сенсорный цветной дисплей (рисунок 3).
Внешний вид приборов представлен на рисунках 1 - 3.
Логотип или наносится на корпус приборов методом
лазерной гравировки или с помощью наклейки, а также на паспорт приборов типографским методом.
Пломбировка приборов от несанкционированного доступа не предусмотрена. Нанесение знака поверки на средство измерений не предусмотрено. Серийные номера в виде цифрового или буквенно-цифрового обозначения наносятся методом печати на наклейку или методом гравировки на нижнюю часть корпуса. Места нанесения серийных номеров представлены на рисунках 4 - 6.
Датчики приборов модификаций ISR-C300, ISR-C301, ISR-T120, ISR-S1000, ISR-C002, ISR-S600 имеют серийные номера, которые наносятся методом гравировки на боковую стенку и указаны в паспорте на прибор.
а) б) в)

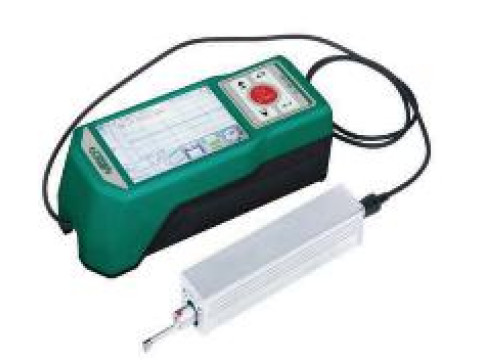

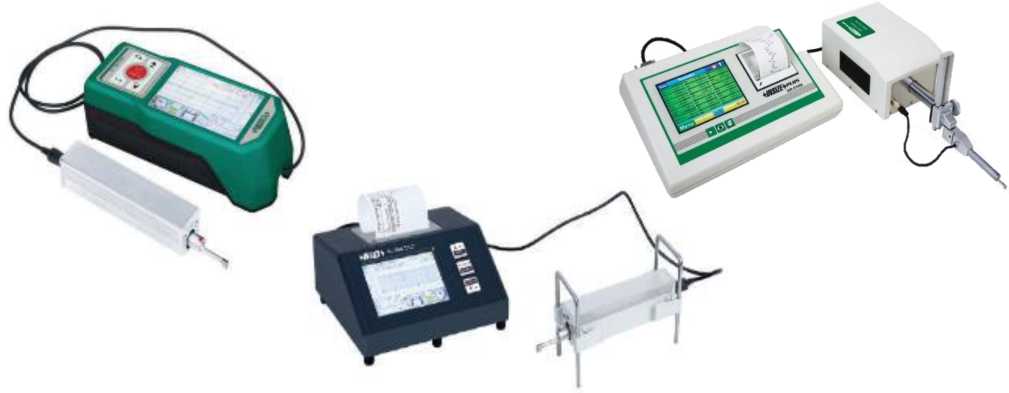

Рисунок 1 - Общий вид приборов модификаций: а) ISR-C300, ISR-C301, б) ISR-T120, в) ISR-S1000
а)
б)
Рисунок 2 - Общий вид приборов модификаций: а) ISR-C002, б) ISR-C003

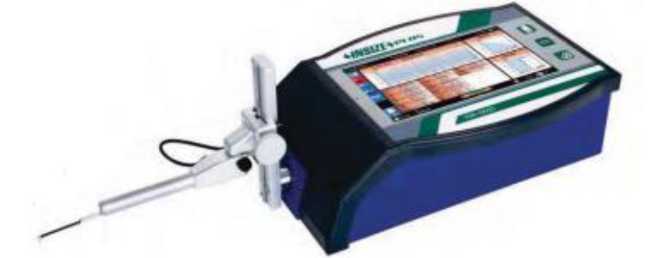

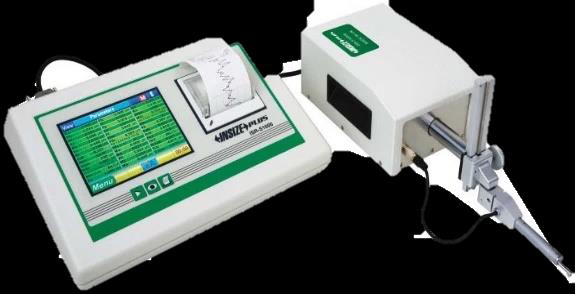

Рисунок 3 - Общий вид приборов модификации ISR-S600
а) б)
Место нанесения серийного номера
в)

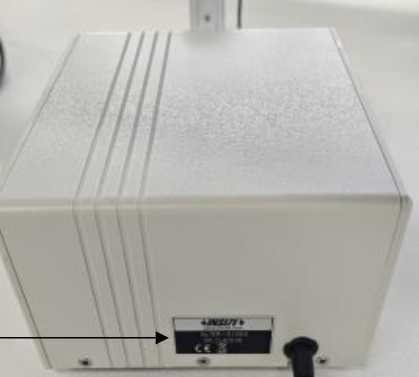

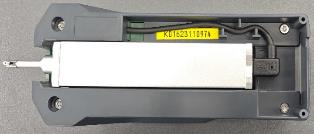

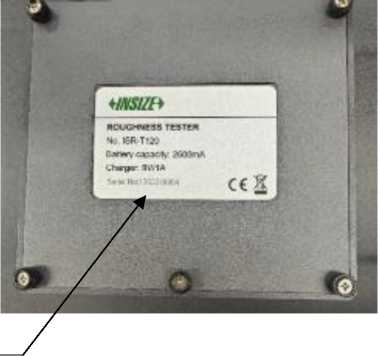

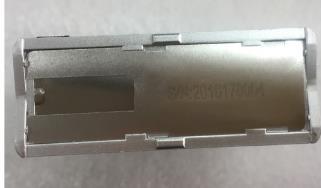

Рисунок 4 - Место нанесения серийного номера на приборах модификаций: а) ISR-C300, ISR-C301, б) ISR-T120, в) ISR-S1000

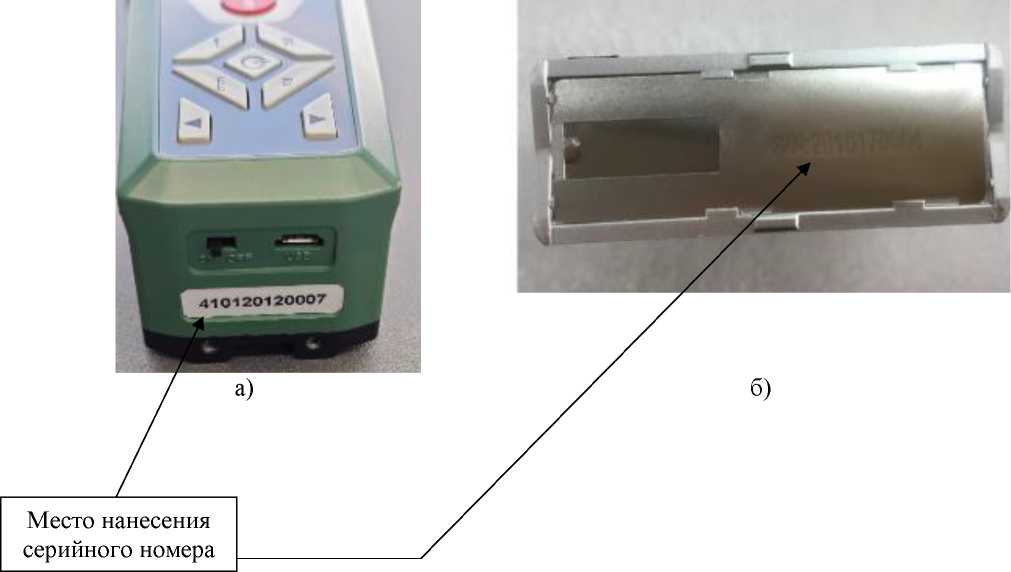

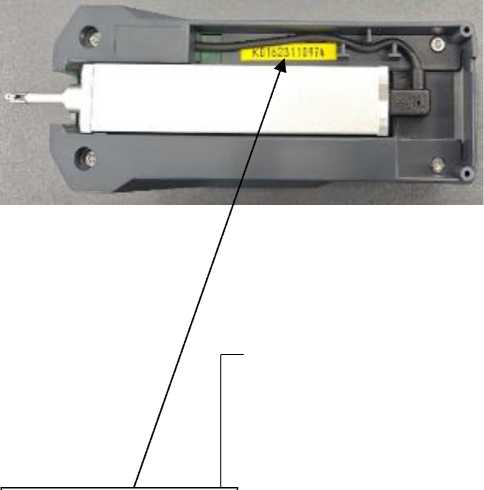

Рисунок 5 - Место нанесения серийного номера на приборах модификаций: а) ISR-C002, б) ISR-C003

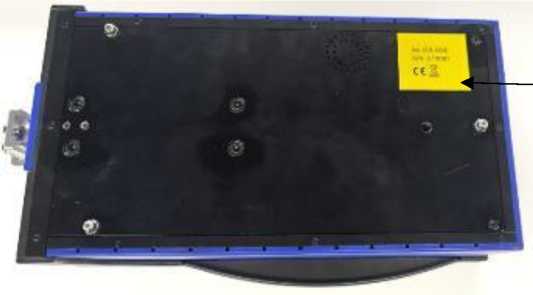

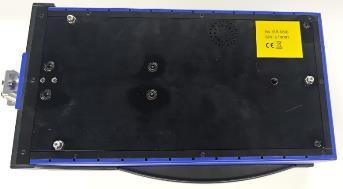

Рисунок 6 - Место нанесения серийного номера на приборах модификаций ISR-S600
Место нанесения серийного номера
Программное обеспечение
Приборы имеют в своем составе встроенное программное обеспечение (далее - ПО), разработанное для конкретной измерительной задачи, осуществляющее измерительные функции и функции расчета параметров. ПО записывается в энергонезависимую память прибора при выпуске из производства и не может быть изменено в процессе эксплуатации.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
Идентификация ПО не предусмотрена. Конструкция приборов исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Технические характеристики
Метрологические и технические характеристики приборов приведены в таблицах 1 - 4.
Таблица 1 - Метрологические приборов модификаций ISR-C300, ISR-C301, ISR-T120, ISR-S1000
|
Наименование характеристики |
Значение | |||
|
ISR-C300 |
ISR-C301 |
ISR-T120 |
ISR-S1000 | |
|
Диапазон измерений параметров шероховатости, мкм: - Ra - Rz |
от 0,005 до 32 от 0,02 до 320 |
от 0,005 до 64 от 0,02 до 320 |
от 0,05 до 70 от 0,1 до 250 | |
|
Пределы допускаемой абсолютной погрешности измерений параметров шероховатости Ra, Rz, мкм |
±(0,005+0,1-R), где R - измеренное значение параметра Ra или Rz, мкм |
±(0,015+0,05-R), где R - измеренное значение параметра Ra или Rz, мкм | ||
|
Диапазон перемещения наконечника щупа по оси Z, мкм |
от -200 до +200 |
от -400 до +400 |
от -500 до +500 | |
|
Радиус иглы, мкм |
5 |
2 |
5 | |
|
Измерительное усилие, мН, не более |
4 |
0,75 |
4 |
0,75 |
|
Параметры шероховатости |
Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, RzJIS, Ry, Rs, RSm, Rsk, Rku, Rmax, Rc, RPc, Rk, Rpk, Rvk, Mr1, Mr2, R5p, R5v, R10z, Rpt, Rvt, Ry5, tpl, tp2, Rmr(c)1, Rmr(c)2, Rpkx, Rvkx, Ramax, Rzmax |
Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, RzJIS, Ry, Rs, RSm, Rsk, Rku, Rmax, Rc, RPc, Rk, Rpk, Rvk, Mr1, Mr2 |
Ra, Rq, Rt, Rz, Rp, Rv, Rc, Rsk, Rku, RSm, R6c, RPc, Pa, Pq, Pt, Pp, Pv, Pc, PSm, P6c, PPc, Wa, Wq, Wt, Wz, Wp, Wv, Wc, WSm, W6c, WPc, Rk, Rpk, Pvk, Mr1, Mr2, A1, A2, Rmax, R3z, R3zm, R, AR, Rx, Wte, W, AW, Wx, Rke, Rpke, Rvke, Mr1e, Mr2e | |
|
Фильтры |
D-P (прямой профиль); RC-фильтр; PC-RC фильтр; фильтр Гаусса |
Робастный регрессионный фильтр Гаусса | ||
|
Отсечка шага, 1с, мм |
0,25; 0,8; 2,5 |
0,08; 0,25; 0,8; 2,5; 8,0 | ||
|
Длина оценки, мм |
1c^n, где n - от 1 до 5 |
icn, где n - от 1 до 19 (для 1с 0,08/ 0,25/ 0,8/ 2,5 мм); n - от 1 до 5 (для 1с 8 мм) | ||
Таблица 2 - Метрологические характеристики приборов модификаций ISR-C002, ISR-C003,
ISR-S600
|
Наименование характеристики |
Значение | ||
|
ISR-C002 |
ISR-C003 |
ISR-S600 | |
|
Диапазон измерений параметров шероховатости, мкм: - Ra - Rz |
от 0,005 до 16 от 0,02 до 160 |
от 0,05 до 15 от 0,1 до 50 |
от 0,05 до 250 от 0,1 до 750 |
|
Пределы допускаемой абсолютной погрешности измерений параметров шероховатости Ra, Rz, мкм |
±(0,005+0,1-R), где R - измеренное значение параметра Ra или Rz, мкм |
±(0,015+0,05-R), где R - измеренное значение параметра Ra или Rz, мкм | |
|
Диапазон перемещения наконечника щупа по оси Z, мкм |
от -160 до +160 |
от -50 до +50 |
от -750 до +750 |
|
Радиус иглы, мкм |
5 |
10 |
2 |
|
Измерительное усилие, мН, не более |
4 |
5 |
4 |
|
Параметры шероховатости |
Ra, Rz, Rq, Rt, Rp, Rv, Rs, RPc, Rk, Mr1, Mr2, Rmax, Rpk, Rvk, Ry, Rsk, Rku, RSm, R3z, R3y, RzJIS |
Ra, Rz, Rt, Rq |
Ra, Rz, Rq, Rp, Rv, Rt, Rsk, Rku, RSm, Rc, RAq, RAa, Rmax, RPc, R6c, Rmr, Rlr, Rlo, RHSC, Rk, Rpk, Rvk, Pa, Pq, Pp, Pv, Pt, Pc, Psk, Pku, PSm, PAq, P6c, PPc, PLo, Plr, PHSC, Wa, Wz, Wq, Wp, Wv, Wt, Wsk, Wku, WSm, Wc, WAq, WPc, W6c, Wlo, Wlr, Wdt, WHSC, WDc, WDSm, Mr1, Mr2, A1, A2, R, AR, Rx, W, AW, Wx, Wte, Rke, Rpke, Rvke, A1e, A2e, Mr1e, Mr2e |
|
Фильтры |
D-P (прямой профиль); RC-фильтр; PC-RC фильтр; фильтр Гаусса |
фильтр Гаусса |
Робастный регрессионный фильтр Гаусса |
|
Отсечка шага, 1с, мм |
0,25; 0,8; 2,5 |
0,08; 0,25; 0,8; 2,5; 8,0 | |
|
Наименование характеристики |
Значение | ||
|
ISR-C002 |
ISR-C003 |
ISR-S600 | |
|
Длина оценки, мм |
1c^n, где n - от 1 до 5 |
1,25 при 1с=0,25 мм 4 при 1с=0,8 мм 5 при 1с=2,5 мм |
1c^n, где n - от 1 до 20 (для 1с 0,08/ 0,25/ 0,8/ 2,5 мм); n - от 1 до 6 (для 1с 8 мм) |
Таблица 3 - Технические характеристики приборов модификаций: ISR-C300, ISR-C301,
ISR-T120, ISR-S1000___________________________________________________________________
|
Наименование характеристики |
Значение | |||
|
ISR-C300 |
ISR-C301 |
ISR-T120 |
ISR-S1000 | |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
158 64 52 |
320 210 80 | ||
|
Масса, кг, не более |
0,4 |
2,2 | ||
|
Условия эксплуатации: - рабочая область значений температур, °C - относительная влажность воздуха, %, не более |
от +15 до +25 80 | |||
|
Аккумулятор |
встроенная аккумуляторная батарея | |||
Таблица 4 - Технические характеристики приборов модификаций: ISR-C002, ISR-C003,
ISR-S600
|
Наименование характеристики |
Значение | ||
|
ISR-C002 |
ISR-C003 |
ISR-S600 | |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
141 55 40 |
106 70 24 |
320 210 80 |
|
Масса, кг, не более |
0,4 |
0,2 |
2,2 |
|
Условия эксплуатации: - рабочая область значений температур, °C - относительная влажность воздуха, %, не более |
от +15 до +25 80 | ||
|
Аккумулятор |
встроенная аккумуляторная батарея | ||
Знак утверждения типа
наносится на титульный лист паспорта приборов типографским способом.
Комплектность
Комплектность приборов приведена в таблице 5.
Таблица 5 - Комплектность приборов
|
Наименование |
Обозначение |
Комплектность |
|
Профилометр INSIZE |
- |
1 шт. |
|
Стандартный датчик для измерений шероховатости* |
- |
1 шт. |
|
Мера шероховатости** |
- |
1 шт. |
|
Кабель*** |
- |
1 шт. |
|
Сетевой адаптер |
- |
1 шт. |
|
Наименование |
Обозначение |
Комплектность |
|
Паспорт |
- |
1 экз. |
|
Футляр |
- |
1 шт. |
|
*Для приборов модификаций ISR-C300, ISR-C301, ISR-T120, ISR-S1000, ISR-C002, ISR-S600. **Для приборов модификаций ISR-S600 в комплект входит 2 шт. ***Кроме модификаций ISR-C003, ISR-S1000, ISR-S600. | ||
Сведения о методах измерений
приведены в разделе 6 «ПОРЯДОК РАБОТЫ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ» документа «Профилометры INSIZE. Паспорт».
Нормативные документы
Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2657 от 06.11.2019
Стандарт предприятия «Профилометры INSIZE»
