Радиометры-спектрометры МКС-25А МУЛЬТИРАД-ППД
| Номер в ГРСИ РФ: | 98188-26 |
|---|---|
| Категория: | Радиометры |
| Производитель / заявитель: | ООО "НТЦ "Амплитуда", г. Москва |
Радиометры-спектрометры МКС-25А МУЛЬТИРАД-ППД (далее - МКС-25А) предназначены для измерений активности 137Cs в точечных источниках.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98188-26 | |||||||||
| Действует | по 03.04.2031 | |||||||||
| Наименование | Радиометры-спектрометры | |||||||||
| Модель | МКС-25А МУЛЬТИРАД-ППД | |||||||||
| Приказы |
№656 от
03.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 4edf1501-253e-4b2d-d24b-bd95f00f3d36 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «НТЦ Амплитуда», РОССИЯ, 124460, г. Москва, г. Зеленоград, пр-кт Генерала Алексеева, д. 15
Поверка
| Методика поверки / информация о поверке |
МП 2101-055-2025 ГСИ. Радиометры-спектрометры МКС-25А МУЛЬТИРАД-ППД. Методика поверки
(с 03.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98188-26: Описание типа
2026-98188-26.pdf
|
Скачать | 165.5 КБ | |
|
98188-26: Методика поверки
МП 2101-055-2025
2026-mp98188-26.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Радиометры-спектрометры МКС-25А МУЛЬТИРАД-ППД (далее - МКС-25А) предназначены для измерений активности 137Cs в точечных источниках.
Описание
Принцип работы МКС-25А основан на регистрации гамма- и рентгеновских квантов. Для регистрации гамма- и рентгеновских квантов используются полупроводниковый детектор и электронные устройства, предназначенные для преобразования и обработки выходных электрических импульсов детектора.
МКС-25А является стационарным прибором, в состав которого входят: блок детектирования с полупроводниковым детектором, блок электроники, источник бесперебойного питания двойного преобразования, защитный экран или коллиматор и персональный компьютер (далее - ПК) с программным обеспечением (далее - ПО) «Прогресс 5» и/или «SpectraLineGP». Источник бесперебойного питания двойного преобразования поставляется опционально.
Для охлаждения детектора может использоваться система охлаждения с жидким азотом в сосуде Дьюара, а также безазотная или гибридная система охлаждения. Защитный экран предназначен для экранирования блока детектирования от внешнего ионизирующего излучения. Коллиматор предназначен для ограничения потока фотонов от источника. Для проверки энергетической калибровки и контроля стабильности характеристики преобразования используется контрольный источник.
Обеспечение защиты МКС-25А от несанкционированной настройки и регулировки осуществляется путем нанесения пломбы в виде стикера-наклейки. Пломба наносится изготовителем на блок детектирования на место соединения корпуса детектора с криостатом.
Нанесение знака поверки на МКС-25А не предусмотрено.
Идентификация МКС-25А осуществляется по заводскому номеру в виде цифрового обозначения, состоящего из арабских цифр. Заводской номер наносится методом металлофото на металлическую табличку, расположенную на корпусе защитного экрана или коллиматора. Формат нанесения заводского номера «XY», где X - число от 0 до бесконечности, Y - цифра от 0 до 9.

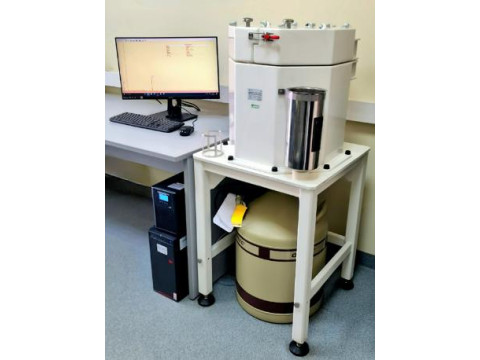

Общий вид МКС-25А с указанием мест пломбирования, нанесения знака утверждения типа и заводского номера представлен на рисунке 1.

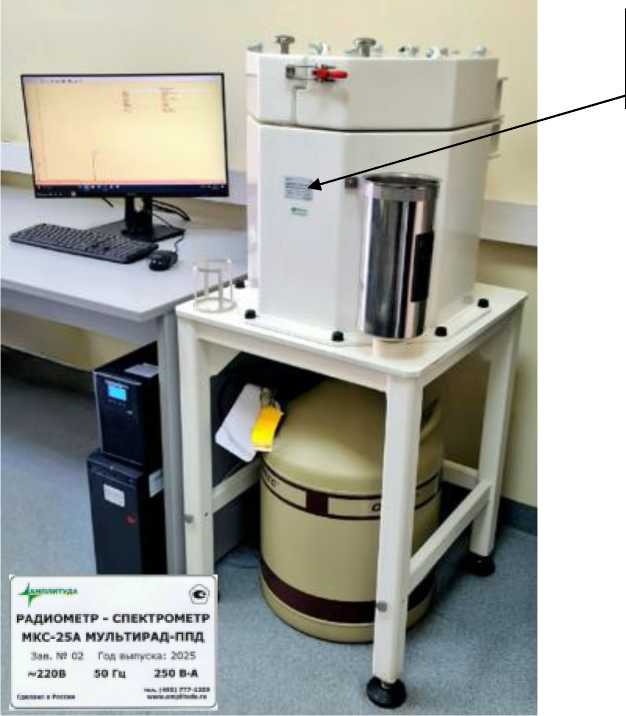

блок детектирования в защитном экране
Рисунок 1 - Общий вид МКС-25А с указанием мест пломбирования, нанесения знака утверждения типа и заводского номера
Места нанесения знака утверждения типа и заводского номера
блок детектирования в коллиматоре
Место для нанесения пломбы в виде стикера-наклейки

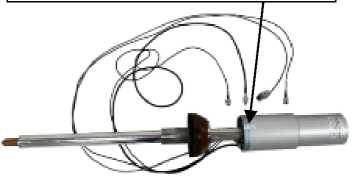

блок детектирования
Программное обеспечение
ПО МКС-25А состоит из автономного ПО «Прогресс 5» и/или автономного ПО «SpectraLineGP», устанавливаемых на ПК.
Доступ к метрологически значимой части ПО «Прогресс 5» защищён правами локального администратора, доступными только изготовителю МКС-25А. Доступ к метрологически значимой части ПО «SpectraLineGP» защищен электронным ключом доступа и паролем администратора ПО, доступными только изготовителю МКС-25А.
Основное назначение ПО «Прогресс 5» и ПО «SpectraLineGP»: настройка и запуск измерений, обработка информации, построение калибровочных кривых, создание и вывод отчета, хранение отчетов и журналов измерений.
Влияние ПО учтено при нормировании метрологических характеристик.
В соответствии с Р 50.2.077-2014 уровень защиты ПО «Прогресс 5»
от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
В соответствии с Р 50.2.077-2014 уровень защиты ПО «SpectraLineGP»
от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Прогресс 5 |
SpectraLineGP |
|
Номер версии (идентификационный номер) ПО |
V.13.X* |
1.X.YZWV** |
|
* 13 - метрологически значимая часть, X принимает значения от 0 до 9; * * 1 - метрологически значимая часть, Х, Y, Z, W, V принимают значения от 0 до 9. | ||
Технические характеристики
Таблица 2 - Метрологические характеристики МКС-25А
|
Наименование характеристики |
Значение |
|
Диапазон измерений активности 137Cs в точечных источниках, Бк - поддиапазон 1 - поддиапазон 2 |
от 10 до 1-103 включ. св. 1-103 до 1-106 |
|
Пределы допускаемой относительной погрешности измерений активности 137Cs в точечных источниках, % |
±10 |
Таблица 3 - Основные технические характеристики МКС-25А
|
Наименование характеристики |
Значение |
|
Минимальная измеряемая активность 137Cs в точечных источниках за время измерений 3600 с с суммарным СКО 0,25, Бк, не более |
0,15 |
|
Время установления рабочего режима, мин, не более |
5 |
|
Нестабильность показаний за 24 часа непрерывной работы, %, не более |
1 |
|
Напряжение питания, В Частота переменного тока, Гц |
220±33 50±3 |
|
Потребляемая мощность*, В^А, не более |
250 |
|
Масса блока детектирования, кг, не более |
7 |
|
Габаритные размеры блока детектирования, мм, не более: - диаметр - длина |
100 1000 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность воздуха, %, не более |
от +10 до +35 от 86,0 до 106,7 80 |
|
* Без учёта мощности, потребляемой безазотной или гибридной системой охлаждения. | |
Таблица 4 - Показатели надежности МКС-25А
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10 000 |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульные листы Руководства по эксплуатации МКС-25А и Паспорта МКС-25А методом компьютерной графики и на металлическую табличку, расположенную на защитном экране или коллиматоре, методом металлофото.
Комплектность
Таблица 5 - Комплектность МКС-25А
|
Наименование |
Обозначение |
Количество, шт. |
|
Радиометр-спектрометр МКС-25А МУЛЬТИРАД-ППД в составе: |
АЖНС.412131.022 |
1 |
|
- блок детектирования с детектором из монокристаллического германия; |
- |
1 |
|
- блок электроники; |
- |
1 |
|
- источник бесперебойного питания двойного преобразования; |
- |
1* |
|
- персональный компьютер; |
- |
1** |
|
- защитный экран или коллиматор |
- |
1 |
|
Сосуд Дьюара с приспособлением залива |
- |
1* |
|
Безазотная или гибридная система охлаждения |
- |
1* |
|
Источник контрольный радионуклидный закрытый гамма-излучения |
- |
1* |
|
Комплект дистанцеров |
- |
1* |
|
Кюветы измерительные |
- |
1* |
|
ПО «Прогресс 5» |
- |
1* |
|
ПО «SpectraLineGP» |
- |
1* |
|
Радиометр-спектрометр МКС-25А МУЛЬТИРАД-ППД. Программное обеспечение «Прогресс 5». Руководство пользователя |
АЖНС.412131.022РП |
1* |
|
SpectraLineXX Прецизионная обработка спектров. Описание основных функций. Руководство пользователя |
- |
1* |
|
Радиометр-спектрометр МКС-25А МУЛЬТИРАД-ППД. Паспорт |
АЖНС.412131.022ПС |
1 |
|
Радиометр-спектрометр МКС-25А МУЛЬТИРАД-ППД. Руководство по эксплуатации |
АЖНС.412131.022РЭ |
1 |
|
Комплект документации на блок детектирования и электронные устройства, входящие в блок электроники |
- |
1 |
|
Паспорт на источник контрольный радионуклидный закрытый гамма-излучения |
- |
1* |
|
* Определяется комплектностью поставки при заказе; * * Поставляется при выпуске изготовителем или предоставляется заказчиком | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа АЖНС.412131.022РЭ «Радиометр-спектрометр МКС-25А МУЛЬТИРАД-ППД. Руководство по эксплуатации».
Применение МКС-25А в сфере государственного регулирования обеспечения единства измерений для измерений активности гамма-излучающих радионуклидов осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
ГОСТ 8.033-2023 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»
АЖНС.412131.022ТУ «Радиометр-спектрометр МКС-25А МУЛЬТИРАД-ППД.
Технические условия»
