Системы цифровой радиографии FILIN
| Номер в ГРСИ РФ: | 98192-26 |
|---|---|
| Производитель / заявитель: | ЗАО "ТЕСТРОН", г.С.-Петербург |
Системы цифровой радиографии FILIN (далее по тексту - системы) предназначены для измерений линейных размеров элементов изображения, в том числе дефектов, при проведении неразрушающего контроля методом цифровой радиографии.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98192-26 | |||||||||
| Действует | по 03.04.2031 | |||||||||
| Наименование | Системы цифровой радиографии | |||||||||
| Модель | FILIN | |||||||||
| Модификации |
FILIN 0205НR FILIN 0510HR FILIN 0606UR/S FILIN 1017HR/V FILIN 1024HR/DM FILIN 1036SR/DM FILIN 1043НR/DM FILIN 1206UR/S FILIN 1207НR FILIN 1212VНR FILIN 1215UR/R FILIN 1313SR FILIN 1412UR/S FILIN 1412НR/S FILIN 1510НR/S FILIN 1512НR FILIN 1515SR FILIN 1515SR/V FILIN 1615UR/S FILIN 1615НR/S FILIN 1616HR/D FILIN 1717НR/V FILIN 1723НR/VМ FILIN 1724НR/V FILIN 2020SRO FILIN 2020SRP FILIN 2020-WiFi FILIN 2121НR/R FILIN 2121НR/S FILIN 2121НR+/S FILIN 2323SR/V FILIN 2329HR/VM FILIN 2430D FILIN 2430НR/D FILIN 2430НR/DM FILIN 2520SR FILIN 2530SR FILIN 2532SR/V FILIN 2532НR/VМ FILIN 2812HR/S FILIN 2812UR/S FILIN 2812UR+/S FILIN 2824UR/S FILIN 2824НR/S FILIN 2832SR/D FILIN 2923НR FILIN 3024HR83 FILIN 3025HSHR100TS FILIN 3025НR FILIN 3030SR/V FILIN 3131НR/S FILIN 3131HR+/S FILIN 3543НR/VМ FILIN 3643SR/DM FILIN 3643SR/VM FILIN 3643НR/DM FILIN 4030SR FILIN 4030НR83 FILIN 4040SRO FILIN 4040SRP FILIN 4040НR FILIN 4343SR/D FILIN 4343SR/V FILIN 4343НR/VМ FILIN 4357SR/DM |
|||||||||
| Приказы |
№656 от
03.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | e5e4aa17-d028-c21f-3264-d865f9902115 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «Тестрон», РОССИЯ, 196006, г. Санкт-Петербург, пр-кт Люботинский, д. 8, литера А, помещ. 8-Н
Поверка
| Методика поверки / информация о поверке |
МП-012-2025 ГСИ. Системы цифровой радиографии FILIN. Методика поверки
(с 03.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98192-26: Описание типа
2026-98192-26.pdf
|
Скачать | 308.1 КБ | |
|
98192-26: Методика поверки
МП-012-2025
2026-mp98192-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Системы цифровой радиографии FILIN (далее по тексту - системы) предназначены для измерений линейных размеров элементов изображения, в том числе дефектов, при проведении неразрушающего контроля методом цифровой радиографии.
Описание
Принцип действия систем основан на цифровой обработке изображения измеряемого объекта, полученного радиографическим методом. Излучение, генерируемое источником ионизирующего излучения (рентгеновским аппаратом), попадая на чувствительную к излучению поверхность детектора, преобразуется в массив аналоговых сигналов. Полученные сигналы преобразуются в цифровой вид и передаются на компьютер для обработки и отображения изображения контролируемого объекта при помощи программного обеспечения SOVA-64.
В состав систем входят детектор, блок питания, комплект соединительных кабелей, персональный компьютер, программное обеспечение SOVA-64.
Системы выпускаются в 65 исполнениях: FILIN O2O5HR, FILIN 0510HR, FILIN 0606UR/S, FILIN 1017HR/V, FILIN 1024HR/DM, FILIN 1036SR/DM, FILIN 1O43HR/DM, FILIN 1206UR/S, FILIN 12O7HR, FILIN 1212VHR, FILIN 1215UR/R, FILIN 1313SR, FILIN 1412UR/S, FILIN 1412BR/S, FILIN 1510BR/S, FILIN 1512BR, FILIN 1515SR, FILIN 1515SR/V, FILIN 1615UR/S, FILIN 1615BR/S, FILIN 1616HR/D, FILIN 1717BR/V, FILIN 1723HR/VM, FILIN 1724HR/V, FILIN 2020SRO, FILIN 2020SRP, FILIN 2020-WiFi, FILIN 2121BR/R, FILIN 2121BR/S, FILIN 2121HR+/S, FILIN 2323SR/V, FILIN 2329HR/VM, FILIN 2430D, FILIN 243OHR/D, FILIN 243OHR/DM, FILIN 2520SR, FILIN 2530SR, FILIN 2532SR/V, FILIN 2532HR/VM, FILIN 2812HR/S, FILIN 2812UR/S, FILIN 2812UR+/S, FILIN 2824UR/S, FILIN 2824HR/S, FILIN 2832SR/D, FILIN 2923HR, FILIN 3024HR83, FILIN 3025HSHR100TS, FILIN 3O25HR, FILIN 3030SR/V, FILIN 3131BR/S, FILIN 3131HR+/S, FILIN 3543HR/VM, FILIN 3643SR/DM, FILIN 3643SR/VM, FILIN 3643HR/DM, FILIN 4030SR, FILIN 4O3OHR83, FILIN 4040SRO, FILIN 4040SRP, FILIN 4O4OHR, FILIN 4343SR/D, FILIN 4343SR/V, FILIN 4343HR/VM, FILIN 4357SR/DM.
Исполнения отличаются формой и габаритными размерами корпуса, размерами чувствительной рамки, а также способом подключения и передачи данных на компьютер.
Все исполнения имеют проводной канал связи. Исполнения с буквой М или Wi-Fi дополнительно оснащаются беспроводным модулем связи.
Исполнения FILIN 1024HR/DM, FILIN 1036SR/DM, FILIN 1043HR/DM имеют многосекционный корпус, что дает возможность уменьшить искажения изображения при контроле цилиндрических объектов.
Общий вид системы и детекторов из состава систем представлен на рисунке 1.
Нанесение знака поверки на системы не предусмотрено.
Серийный номер наносится на маркировочный шильд методом лазерной гравировки, расположенный на задней панели детектора.
Общий вид маркировочного шильда представлен на рисунке 2.
Пломбирование от несанкционированного доступа осуществляется путем нанесения пломбировочной наклейки, препятствующей вскрытию детектора. Пример места нанесения приведен на рисунке 3.
FILIN 0205HR, FILIN 0510HR,
FILIN 0606UR/S
FILIN 1017HR/V,
FILIN 1215UR/R
FILIN 1024HR/DM, FILIN 1036SR/DM, FILIN 1043HR/DM
FILIN 1206UR/S,
FILIN 1412UR/S, FILIN 1412HR/S
FILIN 1724HR/V
FILIN 1207HR, FILIN 1212VHR, FILIN 1512HR, FILIN 2923HR
FILIN 1313SR, FILIN 1515SR
FILIN 1615UR/S
FILIN 2020-WiFi, FILIN 2020SRO, FILIN 2020SRP, FILIN 4040SRO,
FILIN 2121HR/S, FILIN 2121HR+/S, FILIN 2812UR+/S, FILIN 2824UR/S
FILIN 1515SR/V, FILIN 1717HR/V, FILIN 2323SR/V, FILIN 3030SR/V
FILIN 1616HR/D, FILIN 2121HR/R
FILIN 2430D
FILIN 4040SRP
FILIN 2430HR/D
FILIN 2520SR
FILIN 2430HR/DM,
FILIN 3643HR/DM, FILIN 4357SR/DM
FILIN 2530SR
FILIN 2532SR/V
FILIN 1723HR/VM,
FILIN 2329HR/VM,
FILIN 2532HR/VM,
FILIN 3543HR/VM, FILIN 3643SR/VM
FILIN 2832SR/D
FILIN 2812HR/S, FILIN 2812UR/S, FILIN 2824HR/S, FILIN 3131HR/S, FILIN 3131HR+/S
FILIN 3024HR83, FILIN 3025HR, FILIN 3025HSHR100TS
FILIN 3643SR/DM
FILIN 4030SR, FILIN 4030HR83
FILIN 4040HR
FILIN 4343HR/VM
FILIN 4343SR/D
FILIN 4343SR/V

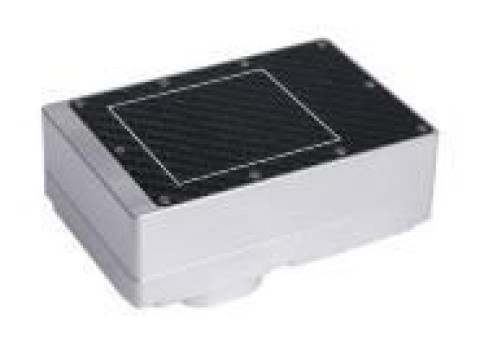

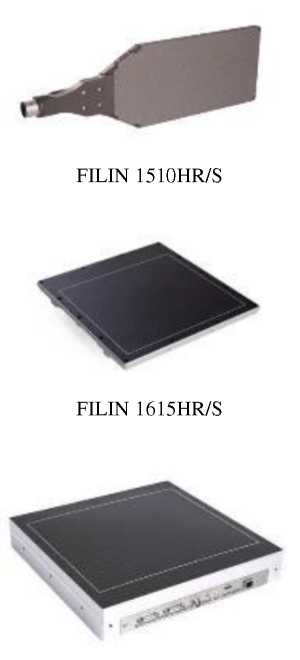

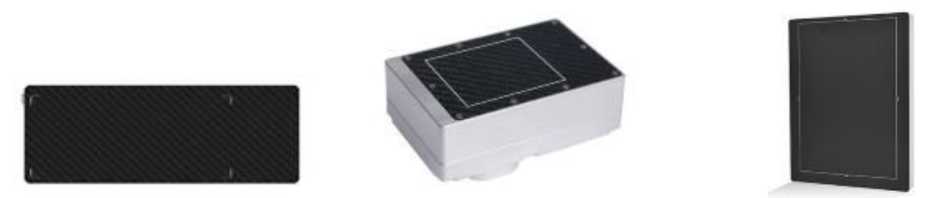

Рисунок 1 - Общий вид системы и детекторов из состава систем

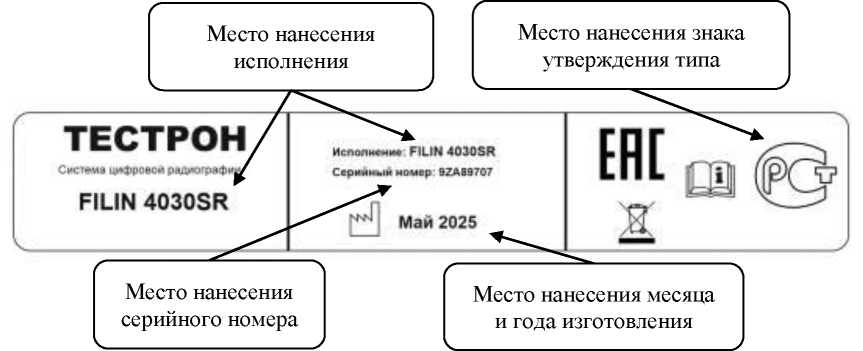

Рисунок 2 - Общий вид маркировочного шильда

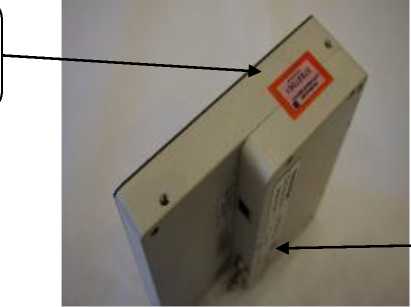

Место нанесения пломбировочной наклейки
Рисунок 3 - Место нанесения шильда и пломбы
Место нанесения
маркировочного шильда
Программное обеспечение
Системы имеют автономное программное обеспечение SOVA-64 (далее ПО).
ПО предназначено для получения цифровых изображений объектов, обработки, визуализации и хранения результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с рекомендацией Р 50.2.077-2014.
Метрологические характеристики нормированы с учетом ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SOVA-64 |
|
Номер версии (идентификационный номер) |
1.72.XX* |
|
*Символом «X» обозначена метрологически незначимая часть ПО. «X» может принимать любые цифровые значения от 0 до 9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Исполнение системы |
Диапазон измерений линейных размеров, мм |
Пределы допускаемой абсолютной погрешности измерений линейных размеров, в диапазоне от 0,2 до 67 мм включ., мм |
Пределы допускаемой относительной погрешности измерений линейных размеров, в диапазоне св. 67 мм, % |
|
FILIN 0205HR |
от 0,2 до 91 |
±0,1 |
±0,15-L/100 |
|
FILIN 0510HR |
от 0,2 до 99 |
±0,1 |
±0,15-L/100 |
|
FILIN 0606UR/S |
от 0,2 до 70 |
±0,1 |
±0,15-L/100 |
|
FILIN 1017HR/V |
от 0,2 до 186 |
±0,1 |
±0,15-L/100 |
|
FILIN 1024HR/DM |
от 0,2 до 242 |
±0,1 |
±0,15-L/100 |
|
FILIN 1036SR/DM |
от 0,2 до 329 |
±0,1 |
±0,15-L/100 |
|
FILIN 1043HR/DM |
от 0,2 до 431 |
±0,1 |
±0,15-L/100 |
|
FILIN 1206UR/S |
от 0,2 до 123 |
±0,1 |
±0,15-L/100 |
|
FILIN 1207HR |
от 0,2 до 122 |
±0,1 |
±0,15-L/100 |
|
FILIN 1212VHR |
от 0,2 до 159 |
±0,1 |
±0,15-L/100 |
|
FILIN 1215UR/R |
от 0,2 до 176 |
±0,1 |
±0,15-L/100 |
|
FILIN 1313SR |
от 0,2 до 173 |
±0,1 |
±0,15-L/100 |
|
FILIN 1412UR/S |
от 0,2 до 174 |
±0,1 |
±0,15-L/100 |
|
FILIN 1412HR/S |
от 0,2 до 174 |
±0,1 |
±0,15-L/100 |
|
FILIN 1510HR/S |
от 0,2 до 174 |
±0,1 |
±0,15-L/100 |
|
FILIN 1512HR |
от 0,2 до 175 |
±0,1 |
±0,15-L/100 |
|
FILIN 1515SR |
от 0,2 до 196 |
±0,1 |
±0,15-L/100 |
|
FILIN 1515SR/V |
от 0,2 до 205 |
±0,1 |
±0,15-L/100 |
|
FILIN 1615UR/S |
от 0,2 до 210 |
±0,1 |
±0,15-L/100 |
|
FILIN 1615HR/S |
от 0,2 до 210 |
±0,1 |
±0,15-L/100 |
|
FILIN 1616HR/D |
от 0,2 до 217 |
±0,1 |
±0,15-L/100 |
|
FILIN 1717HR/V |
от 0,2 до 230 |
±0,1 |
±0,15-L/100 |
|
FILIN 1723HR/VM |
от 0,2 до 277 |
±0,1 |
±0,15-L/100 |
|
FILIN 1724HR/V |
от 0,2 до 286 |
±0,1 |
±0,15-L/100 |
|
FILIN 2121HR/R |
от 0,2 до 280 |
±0,1 |
±0,15-L/100 |
|
FILIN 2121HR/S |
от 0,2 до 280 |
±0,1 |
±0,15-L/100 |
|
FILIN 2121HR+/S |
от 0,2 до 280 |
±0,1 |
±0,15-L/100 |
|
FILIN 2329HR/VM |
от 0,2 до 358 |
±0,1 |
±0,15-L/100 |
|
FILIN 2430D |
от 0,2 до 362 |
±0,1 |
±0,15-L/100 |
|
FILIN 2430HR/D |
от 0,2 до 362 |
±0,1 |
±0,15-L/100 |
|
FILIN 2430HR/DM |
от 0,2 до 362 |
±0,1 |
±0,15-L/100 |
|
FILIN 2520SR |
от 0,2 до 302 |
±0,1 |
±0,15-L/100 |
|
FILIN 2530SR |
от 0,2 до 381 |
±0,1 |
±0,15-L/100 |
|
FILIN 2532SR/V |
от 0,2 до 396 |
±0,1 |
±0,15-L/100 |
|
FILIN 2532HR/VM |
от 0,2 до 396 |
±0,1 |
±0,15-L/100 |
|
FILIN 2812HR/S |
от 0,2 до 294 |
±0,1 |
±0,15-L/100 |
|
FILIN 2812UR/S |
от 0,2 до 294 |
±0,1 |
±0,15-L/100 |
|
FILIN 2812UR+/S |
от 0,2 до 294 |
±0,1 |
±0,15-L/100 |
|
FILIN 2824UR/S |
от 0,2 до 359 |
±0,1 |
±0,15-L/100 |
|
FILIN 2824HR/S |
от 0,2 до 359 |
±0,1 |
±0,15-L/100 |
Продолжение таблицы 2
|
Исполнение системы |
Диапазон измерений линейных размеров, мм |
Пределы допускаемой абсолютной погрешности измерений линейных размеров, в диапазоне от 0,2 до 67 мм включ., мм |
Пределы допускаемой относительной погрешности измерений линейных размеров, в диапазоне св. 67 мм, % |
|
FILIN 2832SR/D |
от 0,2 до 415 |
±0,1 |
±0,15-L/100 |
|
FILIN 2923HR |
от 0,2 до 360 |
±0,1 |
±0,15-L/100 |
|
FILIN 3024HR83 |
от 0,2 до 366 |
±0,1 |
±0,15<L/100 |
|
FILIN 3025HSHR100TS |
от 0,2 до 380 |
±0,1 |
±0,15<L/100 |
|
FILIN 3025HR |
от 0,2 до 380 |
±0,1 |
±0,15<L/100 |
|
FILIN 3131HR/S |
от 0,2 до 426 |
±0,1 |
±0,15<L/100 |
|
FILIN 3131HR+/S |
от 0,2 до 426 |
±0,1 |
±0,15<L/100 |
|
FILIN 3543HR/VM |
от 0,2 до 546 |
±0,1 |
±0,15-L/100 |
|
FILIN 3643SR/DM |
от 0,2 до 549 |
±0,1 |
±0,15-L/100 |
|
FILIN 3643SR/VM |
от 0,2 до 549 |
±0,1 |
±0,15-L/100 |
|
FILIN 3643HR/DM |
от 0,2 до 546 |
±0,1 |
±0,15-L/100 |
|
FILIN 4030SR |
от 0,2 до 488 |
±0,1 |
±0,15-L/100 |
|
FILIN 4030HR83 |
от 0,2 до 484 |
±0,1 |
±0,15-L/100 |
|
FILIN 4040HR |
от 0,2 до 569 |
±0,1 |
±0,15-L/100 |
|
FILIN 4343SR/D |
от 0,2 до 598 |
±0,1 |
±0,15-L/100 |
|
FILIN 4343SR/V |
от 0,2 до 598 |
±0,1 |
±0,15-L/100 |
|
FILIN 4343HR/VM |
от 0,2 до 598 |
±0,1 |
±0,15-L/100 |
|
FILIN 4357SR/DM |
от 0,2 до 706 |
±0,1 |
±0,15-L/100 |
|
Примечание: где L - измеряемое значение длины, мм | |||
Таблица 3 - Метрологические характеристики
|
Исполнение системы |
Диапазон измерений линейных размеров, мм |
Пределы допускаемой абсолютной погрешности измерений линейных размеров, в диапазоне от 0,2 до 100 мм включ., мм |
Пределы допускаемой относительной погрешности измерений линейных размеров, в диапазоне св. 100 мм, % |
|
FILIN 2020SRO |
от 0,2 до 279 |
±0,15 |
±0,15-L/100 |
|
FILIN 2020SRP |
от 0,2 до 279 |
±0,15 |
±0,15-L/100 |
|
FILIN 2020-WiFi |
от 0,2 до 279 |
±0,15 |
±0,15-L/100 |
|
FILIN 2323SR/V |
от 0,2 до 314 |
±0,15 |
±0,15-L/100 |
|
FILIN 3030SR/V |
от 0,2 до 409 |
±0,15 |
±0,15-L/100 |
|
FILIN 4040SRO |
от 0,2 до 569 |
±0,15 |
±0,15-L/100 |
|
FILIN 4040SRP |
от 0,2 до 569 |
±0,15 |
±0,15-L/100 |
|
Примечание: где L - измеряемое значение длины, мм | |||
Таблица 4 - Технические характеристики
|
Исполнение системы |
Габаритные размеры (Длина x Ширина х Высота), мм, не более |
Масса, кг, не более |
|
FILIN 0205HR |
238,6 х 30,0 х 12,5 |
3,4 |
|
FILIN 0510HR |
238,6 х 55,0 х 12,5 |
3,9 |
|
FILIN 0606UR/S |
115,0 х 77,0 х 37,8 |
3,0 |
|
FILIN 1017HR/V |
184,0 х 197,0 х 50,0 |
4,2 |
Продолжение таблицы 4
|
Исполнение системы |
Габаритные размеры (Длина x Ширина х Высота), мм, не более |
Масса, кг, не более |
|
FILIN 1024HR/DM |
335,0 х 127,0 х 30,0 |
4,0 |
|
FILIN 1036SR/DM |
400,0 х 470,0 х 50,0 |
4,7 |
|
FILIN 1043HR/DM |
470,0 х 470,0 х 50,0 |
4,1 |
|
FILIN 1206UR/S |
117,5 х 117,5 х 49,0 |
4,9 |
|
FILIN 1207HR |
224,0 х 150,0 х 42,0 |
5,3 |
|
FILIN 1212VHR |
200,0 х 200,0 х 70,0 |
14,8 |
|
FILIN 1215UR/R |
240,2 х 160,0 х 33,1 |
4,7 |
|
FILIN 1313SR |
183,0 х 177,0 х 55,0 |
8,5 |
|
FILIN 1412UR/S |
171,5 х 171,5 х 49,0 |
4,9 |
|
FILIN 1412HR/S |
171,5 х 171,5 х 49,0 |
4,9 |
|
FILIN 1510HR/S |
229,3 х 107,0 х 9,6 |
2,8 |
|
FILIN 1512HR |
224,0 х 150,0 х 42,0 |
5,3 |
|
FILIN 1515SR |
183,0 х 177,0 х 55,0 |
8,5 |
|
FILIN 1515SR/V |
196,0 х 181,0 х 50,0 |
4,4 |
|
FILIN 1615UR/S |
210,0 х 200,0 х 48,0 |
7,0 |
|
FILIN 1615HR/S |
200,8 х 187,3 х 35,0 |
3,3 |
|
FILIN 1616HR/D |
195,0 х 190,0 х 50,0 |
5,0 |
|
FILIN 1717HR/V |
210,0 х 197,0 х 45,0 |
4,6 |
|
FILIN 1723HR/VM |
208,2 х 256,5 х 27,5 |
4,4 |
|
FILIN 1724HR/V |
210,0 х 270,0 х 45,0 |
7,8 |
|
FILIN 2020SRO |
295,0 х 360,0 х 22,0 |
5,7 |
|
FILIN 2020SRP |
295,0 х 360,0 х 22,0 |
5,7 |
|
FILIN 2020-WiFi |
300,0 х 400,0 х 25,0 |
5,9 |
|
FILIN 2121HR/R |
245,0 х 245,0 х 55,0 |
5,2 |
|
FILIN 2121HR/S |
245,0 х 280,0 х 50,0 |
10,2 |
|
FILIN 2121HR+/S |
280,0 х 245,0 х 34,9 |
4,8 |
|
FILIN 2323SR/V |
261,0 х 256,0 х 50,0 |
8,4 |
|
FILIN 2329HR/VM |
322,0 х 355,0 х 17,0 |
5,4 |
|
FILIN 2430D |
327,0 х 362,0 х 24,0 |
5,3 |
|
FILIN 2430HR/D |
266,0 х 331,0 х 49,0 |
8,4 |
|
FILIN 2430HR/DM |
319,0 х 325,0 х 20,0 |
4,0 |
|
FILIN 2520SR |
266,0 х 223,0 х 59,0 |
6,3 |
|
FILIN 2530SR |
420,0 х 372,0 х 26,0 |
8,5 |
|
FILIN 2532SR/V |
285,4 х 343,0 х 45,0 |
11,2 |
|
FILIN 2532HR/VM |
322,0 х 355,0 х 17,0 |
5,4 |
|
FILIN 2812HR/S |
315,0 х 174,5 х 49,7 |
8,0 |
|
FILIN 2812UR/S |
315,0 х 174,5 х 49,7 |
8,0 |
|
FILIN 2812UR+/S |
346,5 х 167,0 х 55,0 |
7,0 |
|
FILIN 2824UR/S |
315,0 х 316,5 х 53,0 |
12,0 |
|
FILIN 2824HR/S |
315,0 х 316,5 х 53,0 |
12,0 |
|
FILIN 2832SR/D |
308,0 х 355,0 х 50,0 |
12,0 |
|
FILIN 2923HR |
352,0 х 297,0 х 52,0 |
11,8 |
|
FILIN 3024HR83 |
481,0 х 373,0 х 28,0 |
14,1 |
|
FILIN 3025HSHR100TS |
354,0 х 304,0 х 34,5 |
18,0 |
|
FILIN 3025HR |
354,0 х 304,0 х 34,5 |
18,0 |
|
FILIN 3030SR/V |
328,0 х 323,0 х 50,0 |
12,5 |
|
FILIN 3131HR/S |
341,0 х 386,0 х 56,4 |
24,0 |
|
FILIN 3131HR+/S |
340,0 х 380,0 х 37,3 |
6,5 |
|
FILIN 3543HR/VM |
400,0 х 470,0 х 17,0 |
7,4 |
Продолжение таблицы 4
|
Исполнение системы |
Габаритные размеры (Длина x Ширина х Высота), мм, не более |
Масса, кг, не более |
|
FILIN 3643SR/DM |
438,5 х 465,0 х 20,0 |
8,8 |
|
FILIN 3643SR/VM |
470,0 х 470,0 х 17,0 |
7,4 |
|
FILIN 3643HR/DM |
438,0 х 461,0 х 20,0 |
6,8 |
|
FILIN 4030SR |
450,0 х 337,0 х 34,0 |
20,2 |
|
FILIN 4030HR83 |
470,0 х 350,0 х 52,0 |
28,8 |
|
FILIN 4040SRO |
500,0 х 560,0 х 22,0 |
10,8 |
|
FILIN 4040SRP |
500,0 х 560,0 х 22,0 |
10,8 |
|
FILIN 4040HR |
672,0 х 599,0 х 44,0 |
27,0 |
|
FILIN 4343SR/D |
554,0 х 577,0 х 35,0 |
15,7 |
|
FILIN 4343SR/V |
471,0 х 471,0 х 35,0 |
23,0 |
|
FILIN 4343HR/VM |
460,0 х 460,0 х 17,0 |
5,0 |
|
FILIN 4357SR/DM |
520,0 х 610,0 х 20,0 |
8,7 |
Таблица 5 - Параметры электрического питания и условия эксплуатации
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220 ± 22 50 ± 1 |
|
Мощность, потребляемая системой (без монитора) от сети переменного тока, Вт, не более |
250 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 не более 80 от 70 до 106 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
|
Средняя наработка на отказ, часов |
1000 |
Знак утверждения типа
наносится на маркировочную наклейку методом лазерной печати (типографским способом) и титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Детектор |
FILIN* |
1 шт. |
|
Блок питания детектора |
_ |
1 шт. |
|
Комплект соединительных кабелей |
_ |
1 комплект |
|
Программное обеспечение |
SOVA-64 |
1 комплект |
|
Компьютер |
_ |
По требованию заказчика |
|
Манипулирующее устройство/каретка/держатель |
_ |
По требованию заказчика |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Паспорт |
_ |
1 экз. |
|
* Обозначение детектора зависит от исполнения | ||
Сведения о методах измерений
приведены в разделе «Указания по эксплуатации» документа «Системы цифровой радиографии FILIN. Руководство по эксплуатации».
Нормативные документы
ТУ 4276-028-56173706-2023 «Системы цифровой радиографии FILIN. Технические условия»
Смотрите также
