Датчики температуры SBWZ-4/WZGPK-73SGH
| Номер в ГРСИ РФ: | 98195-26 |
|---|---|
| Категория: | Датчики температуры |
| Производитель / заявитель: | Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай |
Датчики температуры SBWZ-4/WZGPK-73SGH (далее - датчики) предназначены для измерений температуры различных сред.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98195-26 | ||||||||||||||||||||||||||||||||||||
| Наименование | Датчики температуры | ||||||||||||||||||||||||||||||||||||
| Модель | SBWZ-4/WZGPK-73SGH | ||||||||||||||||||||||||||||||||||||
| Модификации |
SBWZ-4/WZGPK-73SGH |
||||||||||||||||||||||||||||||||||||
| Приказы |
№675 от
07.04.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 284f4404-1b7d-7e1b-0646-8dc894d8533c | ||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Chongqing Chuanyi Instrument No.17 Factory Co., Ltd, КИТАЙ, Chuanyi Industrial Park, No. 879, Caihe Road, Caijiagang Town, Beibei District, Chongqing
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-017-26 ГСИ. Датчики температуры SBWZ-4/WZGPK-73SGH. Методика поверки.
(с 07.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98195-26: Описание типа
2026-98195-26.pdf
|
Скачать | 105 КБ | |
|
98195-26: Методика поверки
МП-НИЦЭ-017-26
2026-mp98195-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Датчики температуры SBWZ-4/WZGPK-73SGH (далее - датчики) предназначены для измерений температуры различных сред.
Описание
Принцип действия датчиков основан на явлении изменения электрического сопротивления чувствительного элемента от температуры измеряемой среды, с последующим преобразованием изменения электрического сопротивления в электрический непрерывный выходной сигнал силы постоянного тока от 4 до 20 мА, пропорциональный измеренной температуре.
Конструктивно датчики состоят из платинового чувствительного элемента, помещенного в тонкостенную металлическую трубку с минеральной изоляцией внутренних выводов и коммутационной головки в защитном корпусе.
Датчики выпущены в модификации SBWZ-4/WZGPK-73SGH.
К датчикам данного типа относятся датчики с серийными №№: 234C059-01/1-13/001, 234C059-01/1-13/002, 234C059-01/1-13/003, 234C059-01/1-13/005,
234C059-01/1-13/007, 234C059-01/1-13/008, 234C059-01/1-13/009, 234C059-01/1-13/010,
234C059-01/1-13/011, 234C059-01/1-13/012, 234C059-01/1-13/013.
Серийный номер нанесен на маркировочную наклейку, выполненную
из полихлорвиниловой плёнки, методом струйной печати в виде буквенно-цифрового кода. Маркировочная наклейка нанесена на защитный корпус коммутационной головки датчика.
Общий вид датчиков с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на датчики не предусмотрено. Пломбирование мест настройки (регулировки) датчиков не предусмотрено.

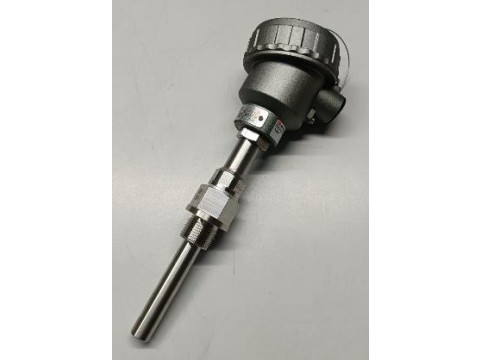

Рисунок 1 - Общий вид датчиков с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +200 |
|
Диапазон выходного сигнала, мА |
от 4 до 20 |
|
Условное обозначение номинальной статистической характеристики преобразования (НСХ) сенсора чувствительного элемента по ГОСТ 6651-2009 |
Pt100 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±(0,6 + 0,005 • |t|) |
|
Примечание: t - измеренное значение температуры, °С | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное напряжение постоянного тока, В |
24 |
|
Габаритные размеры защитного корпуса (высотахширина), мм, не более |
150x150 |
|
Длина погружаемой части, мм, не более |
200 |
|
Масса, кг, не более |
1,0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, при температуре +25 °С, % |
от -25 до +60 до 80 |
|
Электрическое сопротивление изоляции, МОм, не менее: - при температуре от +20 до +30 °С - при температуре +200 °С |
100 20 |
|
Маркировка взрывозащиты |
1Ex db IIC T6...T1 Gb |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную наклейку любым технологическим способом.
Комплектность
аблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик температуры |
SBWZ-4/WZGPK-73SGH |
11 шт. |
|
Паспорт |
- |
11 экз. |
Сведения о методах измерений
приведены в разделе «Устройство и принцип действия» документа «Датчики температуры SBWZ-4/WZGPK-73SGH. Паспорт».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 года № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 K и Государственной поверочной схемы для средств измерений температуры».
