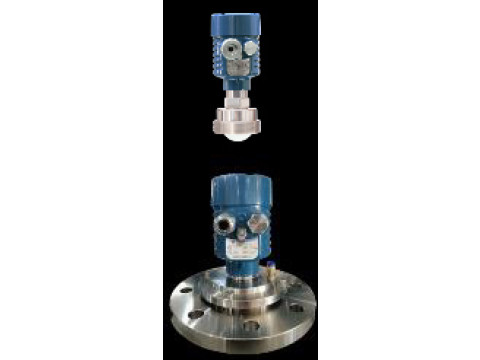

Уровнемеры радарные ULR3000
| Номер в ГРСИ РФ: | 98203-26 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | BEIJING BIIC FAR EAST INSTRUMENT CO., LTD., КИТАЙ |
Уровнемеры радарные ULR3000 (далее - уровнемеры) предназначены для бесконтактных измерений уровня жидкости и сыпучих материалов.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98203-26 | |||||||||||||||
| Действует | по 07.04.2031 | |||||||||||||||
| Наименование | Уровнемеры радарные | |||||||||||||||
| Модель | ULR3000 | |||||||||||||||
| Модификации |
ULR3000-64 ULR3000-65 ULR3000-66 ULR3000-67 ULR3000-68 ULR3000-69 |
|||||||||||||||
| Приказы |
№675 от
07.04.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5a046097-e0ec-9b2e-2a65-c8dcc12e27e1 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
«BEIJING BIIC FAR EAST INSTRUMENT CO., LTD», КИТАЙ, Room 101, Building 3, No.3 Courtyard, No.3, Guanggu 7th street, Yanqing district, Beijing
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1824-208-2025 ГСИ. Уровнемеры радарные ULR3000. Методика поверки.
(с 07.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
Для уровнемеров с пределами допускаемой абсолютной погрешности свыше ±3 мм или уровнемеров, работающих при избыточном давлении
1 год
Для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ±3 мм
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98203-26: Описание типа
2026-98203-26.pdf
|
Скачать | 198.5 КБ | |
|
98203-26: Методика поверки
РТ-МП-1824-208-2025
2026-mp98203-26.pdf
|
Скачать | 918.3 КБ |
Описание типа
Назначение
Уровнемеры радарные ULR3000 (далее - уровнемеры) предназначены
для бесконтактных измерений уровня жидкости и сыпучих материалов.
Описание
Принцип действия уровнемеров основан на частотном методе измерений расстояния при помощи радиолокатора непрерывного излучения с частотной модуляцией (FMCW). Во время измерений радиолокатор посылает высокочастотный сигнал, частота излучения которого линейно возрастает ((76 - 81) ГГц). Излучаемый сигнал отражается от поверхности измеряемой среды и принимается антенной. В электронном блоке уровнемера с помощью быстрого преобразования Фурье определяется разница между частотами отражённого и излучаемого сигналов в текущий момент времени, которая прямо пропорциональна расстоянию до поверхности среды. Измеренное расстояние пересчитывается в уровень заполнения резервуара.
Конструктивно уровнемеры состоят из электронного блока и антенны.
К данному типу относятся уровнемеры моделей: ULR3000-64, ULR3000-65, ULR3000-66, ULR3000-67, ULR3000-68, ULR3000-69, отличающихся антеннами, углами излучения антенн, диапазонами измерений, погрешностью, применяемыми материалами.
Уровнемеры могут быть общепромышленного и взрывозащищённого исполнений.
Уровнемеры могут иметь исполнения для высокой температуры и для высокого давления.
Уровнемеры монтируются над поверхностью измеряемой среды. В зависимости от исполнения крепление уровнемеров к технологическому оборудованию может быть выполнено с помощью фланцев, резьбовых соединений или переходников.
Измерительная и диагностическая информация отображается на индикаторе (при наличии), а также передаётся в систему верхнего уровня (контроллер, персональный компьютер, автоматическая система управления предприятием) с помощью цифровых протоколов связи (Modbus, HART, Bluetooth) или с помощью аналогового выходного сигнала силы постоянного тока (4 - 20) мА.
Нанесение знака поверки на СИ не предусмотрено.
Общий вид уровнемеров представлен на рисунке 1.
Место
а)
б)
в)
г)

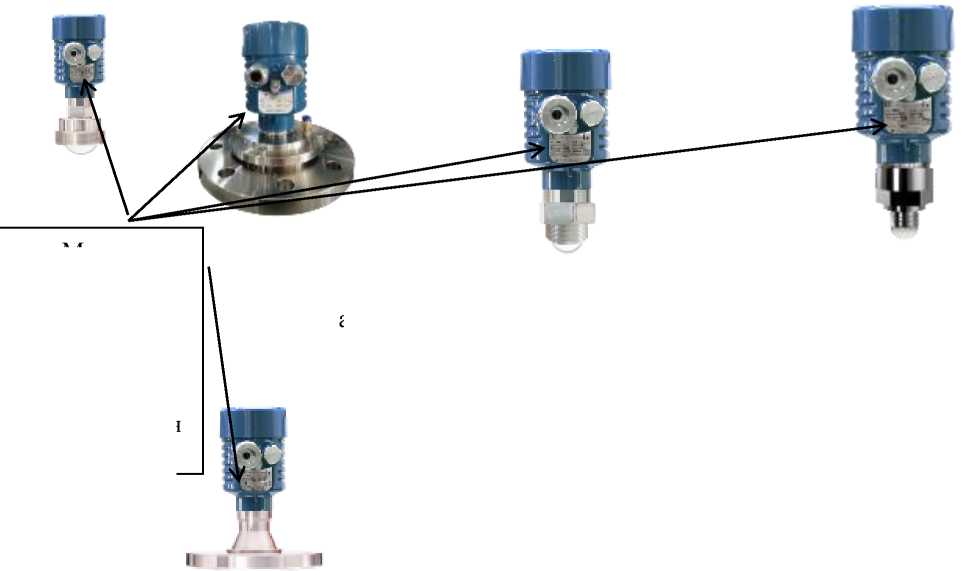

Рисунок 1 - Общий вид уровнемеров: а) ULR3000-64, б) ULR3000-65 в) ULR3000-66, г) ULR3000-67, д) ULR3000-68, е) ULR3000-69
нанесения заводского номера и знака утверждения типа (маркировочная табличка)
д)
е)
Знак утверждения типа, заводской номер в виде цифрового обозначения, состоящего из арабских цифр, основные технические характеристики наносятся на маркировочную табличку (лазерной гравировкой), расположенную на корпусе уровнемеров (см. рисунок 2).
Уровнемер радарный ЕАЕЕх
Модель: ULR3000 Деаление:
Диапазон измерений:
Тенгерагра ндоаищвй срарр:
Номер сертификата взрывоаащиценнасти: Мврптювка взрывозащиты:
Номер бита:
Погрешность:
Напряжение: DC24V
Выоднзй ownan:(4-2OJmA/Hart
Зшдепй Mt:
Дата iipwtEc^cisa:
BEIJING BIIC FAR EAST INSTRUMENT CO., LTD.
ROOM 101. BUILDNG J.WO.JQfflJHrVJflD.HOa.GlWnGGU msrreET.YANCnGDeTmr.BEUINGiPM.
Рисунок 2 - Макет маркировочной таблички
Программное обеспечение
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО предназначено для обработки измерительной информации, отображения результатов измерений на цифровом индикаторе уровнемера (при его наличии), формирования параметров выходных сигналов, проведения диагностики, передачи данных на верхний уровень.
Метрологически значимая часть ПО записана в энергонезависимую память уровнемеров, может быть изменена только на предприятии-изготовителе. Конструкция уровнемеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию. Метрологические характеристики нормированы с учётом влияния ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Level meter |
|
Номер версии (идентификационный номер) ПО |
хххх 1432 |
|
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
ULR3000-65, ULR3000-68, ULR3000-69 |
ULR3000-66 |
ULR3000-64, ULR3000-67 | |
|
Диапазон измерений уровня1) |
от 0 до 30 |
от 0 до 10 |
от 0 до 80 |
|
Пределы допускаемой абсолютной погрешности измерений уровня1), мм |
±1 (при диапазоне измерений до 5 м); ±2 (при диапазоне измерений до 10 м); ±5 (при диапазоне измерений до 30 м) |
±1 (при диапазоне измерений до 3 м); ±2 (при диапазоне измерений до 5 м); ±5 (при диапазоне измерений до 10 м) |
±1 (при диапазоне измерений до 10 м); ±2 (при диапазоне измерений до 24 м); ±5 (при диапазоне измерений до 80 м) |
1) Фактический диапазон измерений и пределы погрешности указываются на маркировочной табличке и в паспорте.
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Давление измеряемой среды1), МПа |
от -0,1 до +4,0 |
|
Диапазон температур измеряемой среды1), °С |
от -120 до +200 |
|
Напряжение питания постоянного тока, В |
от 15 до 28 |
|
Выходной сигнал |
(4 - 20) мА / HART |
|
Маркировка взрывозащиты: - при температуре технологического процесса до +80 °C - при температуре технологического процесса до +200 °C |
0Ex ia IIC T6 Ga X Ex ia IIIC T80°C Da X 0Ex ia IIC T4...T2 Ga X Ex ia IIIC T130°C.. ,T210°C Da X |
|
Степень защиты, обеспечиваемая оболочной |
IP66 / IP67 |
|
Условия эксплуатации: - температура окружающей среды, °С - температура окружающей среды для ЖК-дисплея, °С - атмосферное давление, кПа |
от -60 до +80 от -30 до +70 от 86 до 108 |
|
1) Указывается на маркировочной табличке и в паспорте. | |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
220 000 |
|
Средний срок службы, лет, не менее |
25 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, на маркировочную табличку способом, гарантирующим его сохранение.
Комплектность
приведена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер радарный |
ULR3000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз.1) |
|
Примечание - Допускается прилагать 1 экземпляр на партию уровнемеров в одном заказе или поставлять на электронном носителе. | ||
Сведения о методах измерений
приведены в разделе 5 «Характеристика конструкции, принцип работы» руководства по эксплуатации уровнемеров радарных ULR3000.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Техническая документация «BEIJING BIIC FAR EAST INSTRUMENT CO., LTD», Китай.
