Расходомеры РУД-342
| Номер в ГРСИ РФ: | 98204-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "ГеоСенсор", г.Тверь |
Расходомеры РУД-342 (далее - расходомеры) предназначены для измерений объемного расхода жидкости.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98204-26 | |||||||||
| Действует | по 07.04.2031 | |||||||||
| Наименование | Расходомеры | |||||||||
| Модель | РУД-342 | |||||||||
| Приказы |
№675 от
07.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | f0a7f93a-bc4d-0fd0-22c9-0a7da8e52c37 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ГеоСенсор», РОССИЯ, 170100, г. Тверь, ул. Московская, д. 1, оф. 11
Поверка
| Методика поверки / информация о поверке |
МП 1784-1-2025 ГСИ. Расходомеры РУД-342. Методика поверки.
(с 07.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98204-26: Описание типа
2026-98204-26.pdf
|
Скачать | 310.9 КБ | |
|
98204-26: Методика поверки
МП 1784-1-2025
2026-mp98204-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Расходомеры РУД-342 (далее - расходомеры) предназначены для измерений объемного расхода жидкости.
Описание
Принцип действия расходомеров основан на измерении времени прохождения ультразвуковых сигналов в рабочей среде по направлению потока жидкости и против него в зависимости от скорости жидкости. Разница измеренных значений времени прохождения ультразвуковых сигналов пропорциональна скорости потока жидкости. Объемный расход жидкости пропорционален измеренной скорости потока жидкости и диаметру внутренней полости первичного преобразователя.
Расходомеры состоят из ультразвукового преобразователя и блока электроники, соединенных кабелем.
Ультразвуковой преобразователь представляет собой неразборный узел, содержащий пьезоэлектрические преобразователи с трансформаторной развязкой, расположенный в металлическом корпусе и залитый полимерным компаундом.
Блок электроники выполнен печатным монтажом на плате и размещается в пластиковом корпусе. Блок электроники имеет разъем для кабеля связи с внешними устройствами.
Изделие применяется в наземных системах сбора данных геолого-технологических исследований (ГТИ), системах контроля, регулирования и управления технологическими процессами.

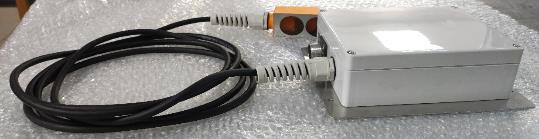

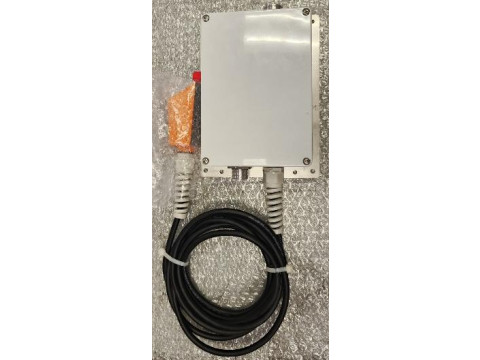

Общий вид расходомеров представлен на рисунке 1.
а) вид сверху
б) вид сбоку
Рисунок 1 - Общий вид расходомеров
Пломбировка расходомеров осуществляется фиксацией наклеек на крышку и боковую стенку корпуса блока электроники, с нанесением знака поверки на наклейку.

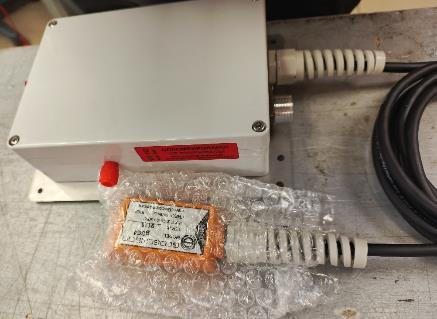

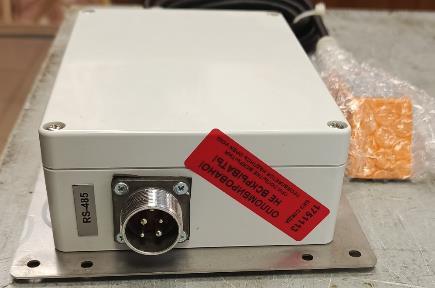

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
а) пломба на боковой поверхности
б) пломба на торцевой поверхности
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер расходомера наносится в цифровом формате на маркировочную табличку, закрепленную на корпусе блока электроники, методом лазерной гравировки.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
www.geosensQr.ru
GEOSENSОН Изготовитель ООО ГеоСенсор Расходомер zO\ РУД-342
Г.4071 52.001 ТУ
|
IP65______________ | |
|
+10°С<Та < +30°С | |
|
Масса: 1.25 кг | |
|
Опит: +7...+ 15В | |
|
Р: 2,2Вт |
'ey |
|
[0EXiallBT5Ga X | |
Г&Д НЗГ.!
Се ртиф и кат соответ ст вин; ЕАЭС № RUC-RU
АЖ58.В.01107/20
Орган по сертификации: RA RU 10АЖ58
ООО Цснтр"ПрофЭкс”
Зав. номер:
|
8988 < |
|
2025 |
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение расходомеров встроенное.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений в систему сбора данных геолого-технологических исследований (ГТИ).
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии
с Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GeoScape 2 |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.Х.Х1) |
|
Цифровой идентификатор ПО | |
|
1) Х - относится к метрологически незначимой части ПО | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкости, м3/ч |
от 0,145 до 288 |
|
Пределы допускаемой относительной погрешности расходомера при измерении объемного расхода жидкости, % |
±5,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр труб, мм1) |
от 22,5 до 150 |
|
Измеряемая среда |
жидкость (вода) |
|
Температура измеряемой среды, °С |
от +10 до +30 |
|
Параметры электрического питания: - напряжение переменного тока, В2) - частота переменного тока, Гц2) - напряжение постоянного тока, В |
от 100 до 240 от 50 до 60 24 |
|
Потребляемая мощность, Вт, не более |
2,2 |
|
Параметры выходных сигналов, мА |
от 4 до 20 |
|
Габаритные размеры1), мм, не более: - высота - ширина - длина |
80 155 205 |
|
Масса1), кг, не более |
2 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более - атмосферное давление, кПа |
от +10 до +30 95 от 84 до 106,7 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 |
|
Маркировка взрывозащиты |
0Ex ia IIB T5 Ga X |
|
1) - конкретное значение указано в формуляре; 2) - для внешнего блока питания | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
90000 |
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на корпусе блока электроники, методом лазерной гравировки, и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер |
РУД-342 |
1 шт. |
|
Блок питания |
БПРУД-500 |
1 шт. |
|
Формуляр |
Г.407152.001ФО |
1 экз. |
|
Руководство по эксплуатации |
Г.407152.001РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.4 «Устройство и работа расходомеров» документа «Расходомеры РУД-342. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;
Г.407152.001ТУ «Расходомеры РУД-342. Технические условия».
