Поляриметры SACCHAROMAT
| Номер в ГРСИ РФ: | 98207-26 |
|---|---|
| Категория: | Поляриметры |
| Производитель / заявитель: | Фирма "Schmidt + Haensch GmbH & Co", Германия |
Поляриметры SACCHAROMAT (далее по тексту - поляриметры) предназначены для измерений угла вращения плоскости поляризации (далее - УВПП) в градусах международной сахарной шкалы (°Z) в жидких и твердых оптически активных образцах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98207-26 | |||||||||
| Действует | по 07.04.2031 | |||||||||
| Наименование | Поляриметры | |||||||||
| Модель | SACCHAROMAT | |||||||||
| Модификации |
SACCHAROMAT V201 SACCHAROMAT V202 |
|||||||||
| Приказы |
№675 от
07.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | de18e705-e326-3918-5b57-b8f8ba3f16ef | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Schmidt + Haensch GmbH & Co., ГЕРМАНИЯ, Waldstraße 80/81 D-13403, Berlin
Поверка
| Методика поверки / информация о поверке |
РТ-МП-2035-448-2025 ГСИ. Поляриметры SACCHAROMAT. Методика поверки.
(с 07.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98207-26: Описание типа
2026-98207-26.pdf
|
Скачать | 136.9 КБ | |
|
98207-26: Методика поверки
РТ-МП-2035-448-2025
2026-mp98207-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Поляриметры SACCHAROMAT (далее по тексту - поляриметры) предназначены для измерений угла вращения плоскости поляризации (далее - УВПП) в градусах международной сахарной шкалы (OZ) в жидких и твердых оптически активных образцах.
Описание
Поляриметры состоят из следующих основных узлов: источник света (светодиод), интерференционный светофильтр, поляризатор, фокусирующая оптическая система, измерительная камера, анализатор, модулятор Фарадея, приемник излучения, а также система электропитания.
Принцип действия поляриметров основан на сканировании угла вращения плоскости поляризации и преобразовании электрического сигнала с представлением полученного результата в цифровой форме.
Корпус поляриметров изготавливается из алюминиевого листа с порошковым покрытием, окрашиваемого в серые и синие цвета.
К данному типу поляриметров относятся следующие модификации: SACCHAROMAT V201, SACCHAROMAT V202. Модификации отличаются длинами волн: SACCHAROMAT V201 позволяет проводить измерения на одной длине волны 587 нм, SACCHAROMAT V202 - на двух длинах волн 587 нм и 882,6 нм.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на индивидуальную этикетку, расположенную на задней части корпуса поляриметров. В дополнительной части маркировки указываются буквенные символы в виде SC, где S - международная сахариметрическая шкала, C - исполнение температурной ячейки.
Общий вид поляриметров представлен на рисунках 1 и 2.

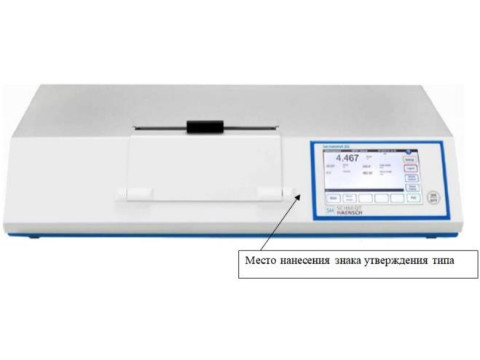

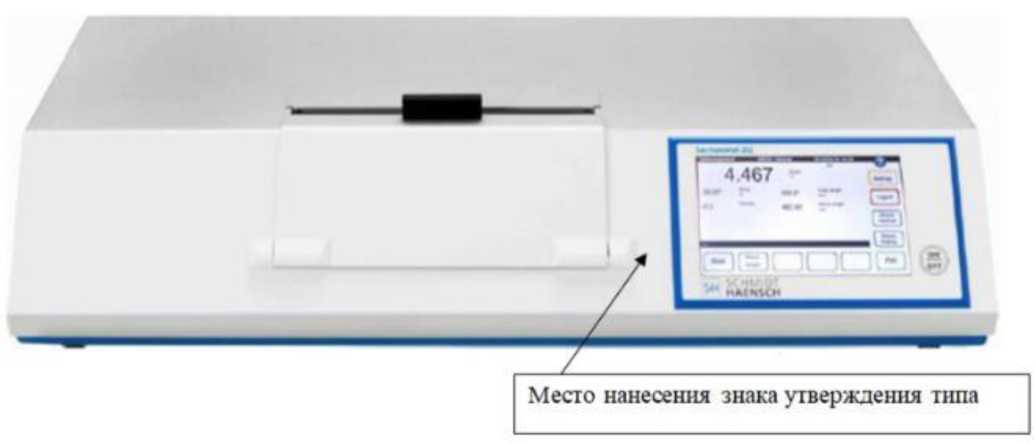

Рисунок 1 - Общий вид поляриметров SACCHAROMAT

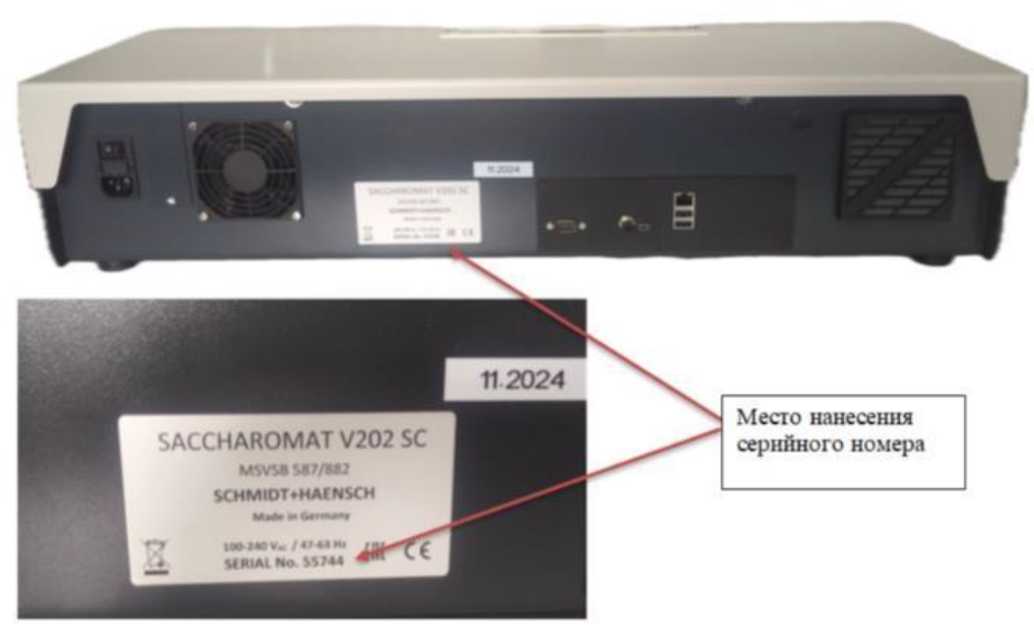

Рисунок 2 - Пример индивидуальной этикетки
Пломбирование поляриметров не предусмотрено.
Программное обеспечение
Программное обеспечение (далее - ПО) поляриметров является встроенным, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений.
Влияние ПО учтено при нормировании метрологических характеристик поляриметров.
Уровень защиты ПО «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО поляриметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО поляриметров
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
недоступно пользователю |
|
Номер версии (идентификационный номер) ПО, не ниже |
454.000E.00.25 |
|
Цифровой идентификатор ПО |
недоступно пользователю |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Длина волны, нм: - модификация SACCHAROMAT V201 - модификация SACCHAROMAT V202 |
587 587; 882,6 |
|
Диапазон измерений УВПП в градусах международной сахарной шкалы, °Z |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений УВПП в градусах международной сахарной шкалы, °Z |
±0,02 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Дискретность показаний УВПП в градусах международной сахарной шкалы, °Z |
0,01 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
160x730x370 |
|
Масса, кг, не более |
19 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 240 от 49 до 51 |
|
Потребляемая мощность, В-А, не более |
100 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +15 до +25 85 |
Знак утверждения типа
наносится типографским способом на верхнюю часть титульного листа руководства по эксплуатации и в виде наклейки на переднюю панель поляриметра в месте, указанном на рисунке 1.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Поляриметр |
SACCHAROMAT V201 или SACCHAROMAT V202 |
1 шт. (по заказу) |
|
Внешний адаптер электропитания |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в п. 5 «Работа с поляриметром SACCHAROMAT» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 20.10.2022 г. № 2652 Об утверждении государственной поверочной схемы для средств измерений угла вращения плоскости поляризации;
Стандарт предприятия «Поляриметры SACCHAROMAT».
