Резервуары горизонтальные прямоугольные РП-1300
| Номер в ГРСИ РФ: | 98222-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Сахалин-1", г. Южно-Сахалинск |
Резервуары горизонтальные прямоугольные РП-1300 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98222-26 | |||||||||
| Наименование | Резервуары горизонтальные прямоугольные | |||||||||
| Модель | РП-1300 | |||||||||
| Приказы |
№685 от
08.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 5486b311-42fd-fd39-52bf-0ace882a0b16 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Сахалин-1», РОССИЯ, 693010, Сахалинская обл., г. Южно-Сахалинск, ул. Сахалинская, д. 4
Поверка
| Методика поверки / информация о поверке |
МП 1757-7-2025 ГСИ. Резервуары горизонтальные прямоугольные РП-1300. Методика поверки
(с 08.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98222-26: Описание типа
2026-98222-26.pdf
|
Скачать | 188.7 КБ | |
|
98222-26: Методика поверки
МП 1757-7-2025
2026-mp98222-26.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Резервуары горизонтальные прямоугольные РП-1300 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Тип резервуаров - горизонтальные прямоугольные, номинальной вместимостью 1300 м3.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуары представляют собой горизонтальные прямоугольные сосуды, расположенные на платформе морской стационарной «Орлан». Резервуары разделены переборками с технологическими вырезами, представляющие собой обшивку из листовой стали, подкрепленную силовым набором.
Сверху резервуары закрыты герметичной крышей, на которой расположен технологический люк.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.
Заводские номера резервуаров в виде буквенно-цифрового обозначения, состоящие из букв латинского алфавита и арабских цифр, нанесены методом сварки на крышках люков лаза резервуаров (рисунок 1).
Резервуары РП-1300 с заводскими номерами J1-BBJ91112, J1-BBJ91113 расположены на платформе морской стационарной «Орлан» (рисунок 2).
Эскиз общего вида резервуаров приведен на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.

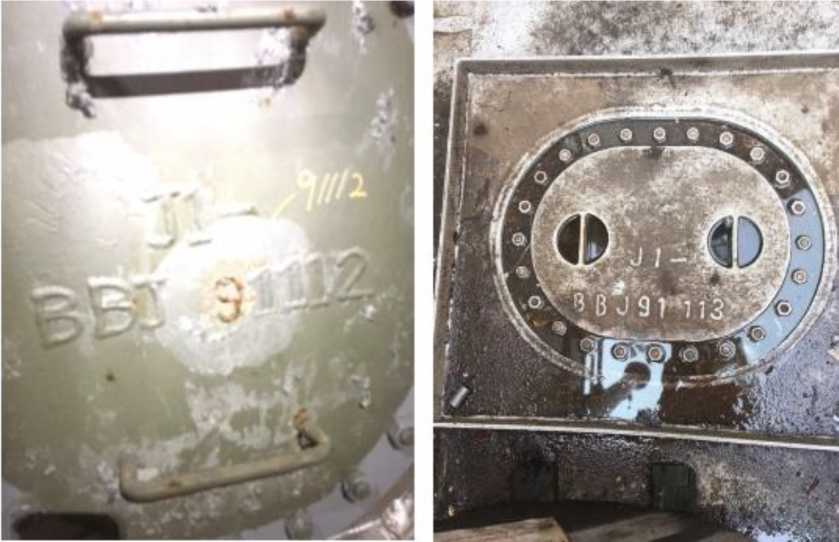

Рисунок 1 - Место нанесения заводских номеров

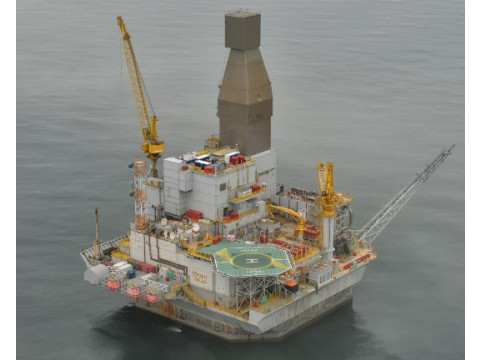

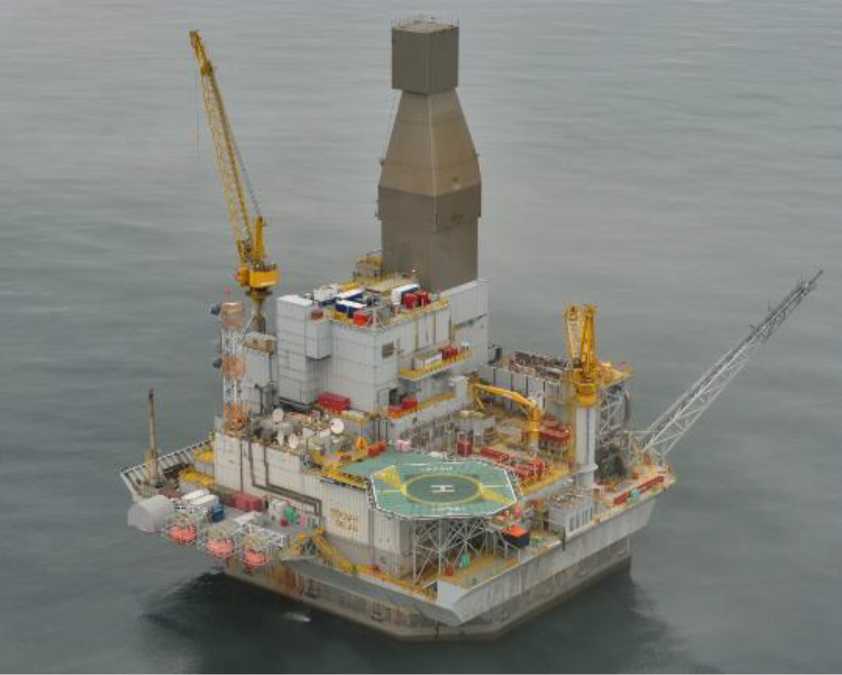

Рисунок 2 - Морская стационарная платформа «Орлан»

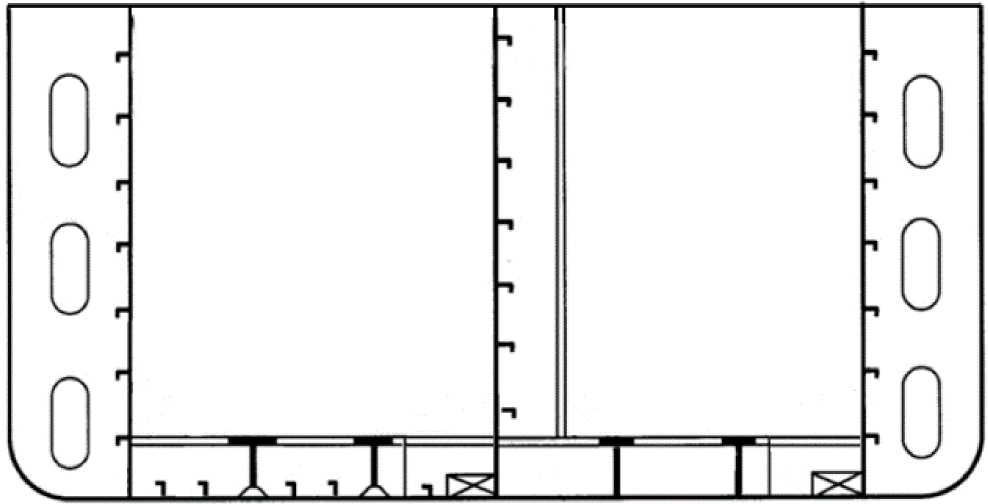

Рисунок 3 - Эскиз общего вида резервуаров РП-1300
Пломбирование резервуаров РП-1300 не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
1300 |
|
Пределы допускаемой относительной погрешности измерений вместимости, % |
±0,20 |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -55 до +40 от 84,0 до 106,7 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный прямоугольный |
РП-1300 |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Градуировочная таблица |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 8 «Порядок работы» паспорта.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 года № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
