Резервуар вертикальный стальной цилиндрический РВС-5000
| Номер в ГРСИ РФ: | 98225-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | АО Самарский завод "Котельно-Вспомогательного Оборудования и Трубопроводов" (АО "СЗ КВОиТ"), г. Самара |
Резервуар вертикальный стальной цилиндрический РВС-5000 (далее - резервуар) предназначен для измерений объема светлых нефтепродуктов при их приеме, хранении и выдаче.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98225-26 | ||||||
| Наименование | Резервуар вертикальный стальной цилиндрический | ||||||
| Модель | РВС-5000 | ||||||
| Приказы |
№685 от
08.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | f827335a-173c-10ed-a41e-21e0c68311fb | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «СЗ КВОИТ», РОССИЯ, 443022, г. Самара, пр-д Мальцева, д. 1
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1311-01-2025 ГСИ. Резервуар вертикальный стальной цилиндрический РВС-5000. Методика поверки
(с 08.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98225-26: Описание типа
2026-98225-26.pdf
|
Скачать | 147.4 КБ | |
|
98225-26: Методика поверки
РТ-МП-1311-01-2025
2026-mp98225-26.pdf
|
Скачать | 4.8 MБ |
Описание типа
Назначение
Резервуар вертикальный стальной цилиндрический РВС-5000 (далее - резервуар) предназначен для измерений объема светлых нефтепродуктов при их приеме, хранении и выдаче.
Описание
Резервуар представляет собой установленный на железобетонном фундаменте вертикальный стальной сосуд цилиндрической формы со стационарной крышей, оборудованной площадками и ограждениями. Днище резервуара гидроизолировано. Корпус резервуара сварной, состоит из 12 поясов, на первом поясе имеются люки-лазы для доступа внутрь резервуара при проведении зачистки и обслуживания и зачистное устройство. Резервуар оборудован лестницей для доступа на крышу, приемно-раздаточными патрубками с установленной на них запорной арматурой, установленными на крыше замерным и световыми люками, предохранительными и дыхательными клапанами, заземляющим устройством. На крыше резервуара предусмотрены также места установки средств измерений и контроля уровня нефтепродукта в резервуаре.
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня наполнения. Заполнение и выдача нефтепродукта производится через приемный и раздаточный патрубки.
К данному типу средства измерений относится резервуар с заводским номером 5.
Нанесение знака поверки на резервуар не предусмотрено.
Заводской номер, идентифицирующий средство измерений, имеет цифровое обозначение и нанесен на корпус резервуара методом трафаретной печати в месте, указанном на рисунке 1.

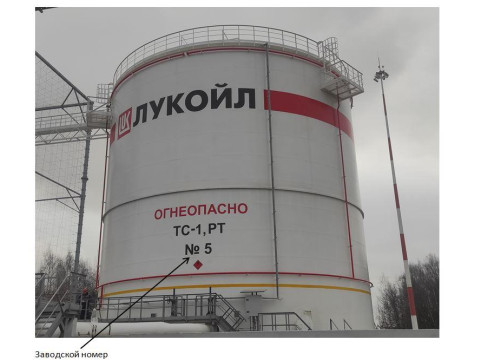

Общий вид резервуара приведен на рисунке 1.

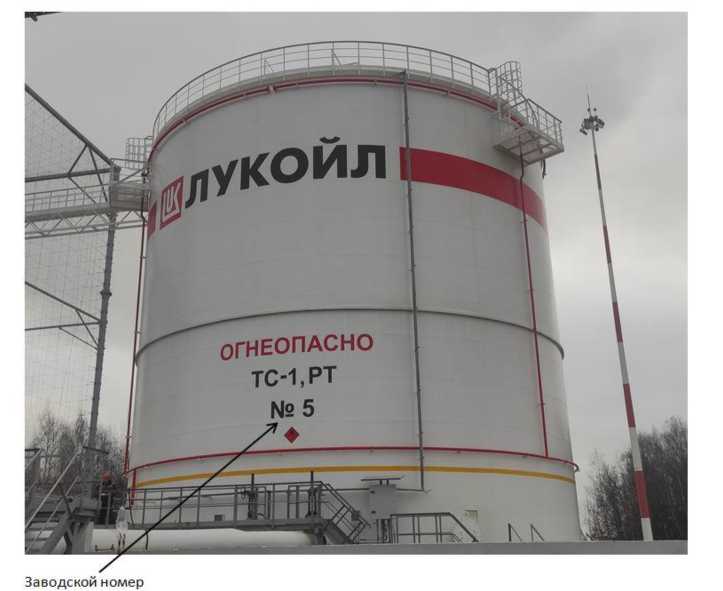

Рисунок 1 - Общий вид средства измерений
Пломбирование резервуара не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Характеристика резервуара |
Значение |
|
Номинальная вместимость резервуара при температуре 20 °С, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, % |
±0,1 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при 20 °С, %, не более |
от -43 до +38 90 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист технического паспорта типографским способом. Нанесение знака утверждения типа на резервуар не предусмотрено.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный стальной цилиндрический |
РВС-5000 |
1 шт. |
|
Технический паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в главе 1.7 «Основные сведения об изделии» технического паспорта.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
