Датчики крутящего момента силы MEC118-5000
| Номер в ГРСИ РФ: | 98226-26 |
|---|---|
| Производитель / заявитель: | ООО «МЕС-РУС», г. Санкт-Петербург |
Датчики крутящего момента силы MEC118-5000 (далее - датчики) предназначены для измерений крутящего момента силы устройств таких как двигатели, вентиляторы, водяные насосы, клапаны, нефтяное оборудование, испытания машин, сельскохозяйственной, смесительной, буровой техники.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98226-26 | ||||||
| Действует | по 08.04.2031 | ||||||
| Наименование | Датчики крутящего момента силы | ||||||
| Модель | MEC118-5000 | ||||||
| Приказы |
№685 от
08.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 49002637-b384-1d59-93d8-ad0cd2fabe4c | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «МЕС-РУС», РОССИЯ, 198035, г. Санкт-Петербург, вн.тер.г. Муниципальный округ Морские ворота, наб. реки Екатерингофки, д.24, Литера А, помещ. 1-Н, офис 8
Поверка
| Методика поверки / информация о поверке |
МП АПМ 14-25 ГСИ. Датчики крутящего момента силы MEC118-5000. Методика поверки
(с 08.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98226-26: Описание типа
2026-98226-26.pdf
|
Скачать | 204.4 КБ | |
|
98226-26: Методика поверки
МП АПМ 14-25
2026-mp98226-26.pdf
|
Скачать | 145.8 КБ |
Описание типа
Назначение
Датчики крутящего момента силы MEC118-5000 (далее - датчики) предназначены для измерений крутящего момента силы устройств таких как двигатели, вентиляторы, водяные насосы, клапаны, нефтяное оборудование, испытания машин, сельскохозяйственной, смесительной, буровой техники.
Описание
Принцип действия датчиков крутящего момента силы MEC118-5000 основан на измерении электрического сигнала тензорезисторов, расположенных в первичном измерительном преобразователе (роторе). Тензорезисторы соединены между собой в мостовую схему. Выходной сигнал мостовой схемы, пропорциональный приложенному крутящему моменты силы, усиливается, далее бесконтактным способом через воздушный трансформатор передается в электрическую схему неподвижной части (статор). Полученный сигнал поступает на вторичный преобразователь, который преобразует его в электрический сигнал пропорционально действующей нагрузке.
Основными компонентами датчиков являются: подвижная часть (ротор), неподвижная часть (статор) и вторичный преобразователь.
На корпусе ротора, закреплены вторичная катушка воздушного трансформатора питания, мостовая схема тензорезисторов для измерения крутящего момента, электронный усилитель разбаланса тензомоста с преобразователем напряжения в частоту, передатчик для передачи измеренных значений, катушка передающей антенны и фланцы для сочленения привода и нагрузочного устройства. Упругая деформация, вызванная воздействием привода на тормозное устройство, измеряется тензомостом и преобразуется в частоту пропорциональную величине крутящего момента. Частота поступает на вход передатчика и далее с выхода передатчика на катушку передающей антенны.
На корпусе статора смонтированы первичная катушка трансформатора питания и катушка приёмной антенны. Внутри корпуса статора размещены приемник сигнала передатчика, и преобразователь постоянного тока в переменный подключенный к первичной катушке трансформатора питания электронного оборудования ротора.
Структура заводского номера датчиков:
МЕС118-5000-ХХХ,
где ХХХ - изменяемая часть заводского номера.
Датчики могут использоваться как для статических, так и для динамических измерений.
В процессе эксплуатации датчики не предусматривают внешних механических или электронных регулировок. Пломбирование крепёжных винтов корпуса датчиков не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер датчиков в буквенно-цифровом формате указывается на опоре датчика, а также на вторичном преобразователе датчика методом печати на маркировочной наклейке.
Нанесение знака поверки на средство измерений не предусмотрено.

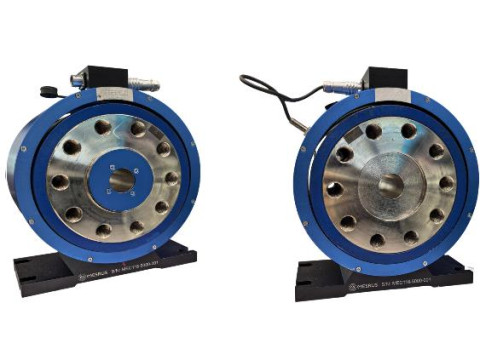

Общий вид датчиков крутящего момента силы MEC118-5000 представлен на рисунке 1.
Общий вид маркировочной наклейке представлен на рисунке 2.

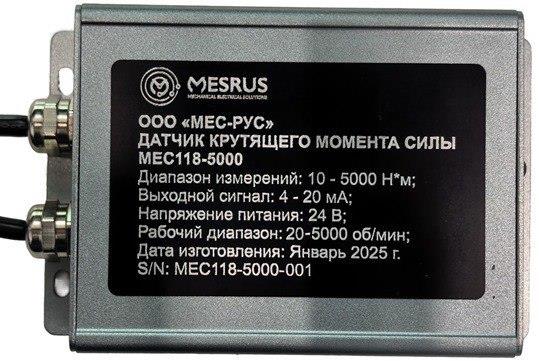

Общий вид вторичного преобразователя с местом нанесения маркировочной наклейки на рисунке 3.
Место указания заводского номера

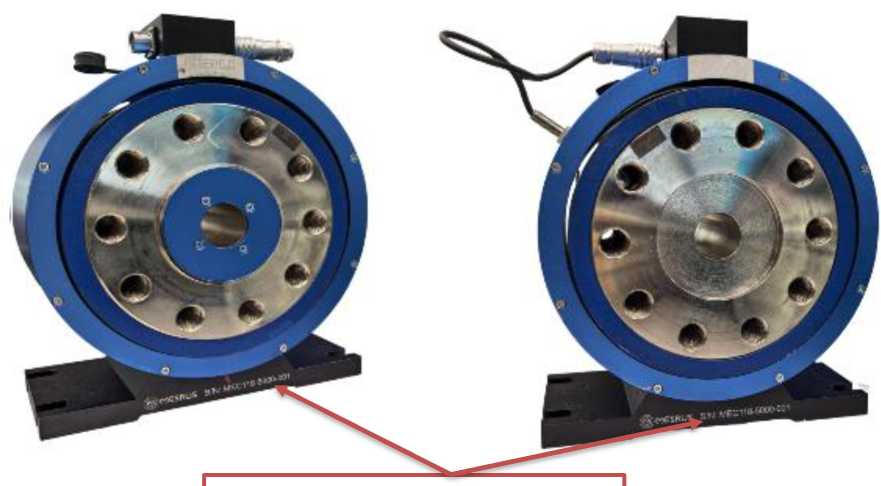

Рисунок 1 - Общий вид датчиков крутящего момента силы MEC118-5000
MESRUS
ООО «МЕС-РУС»ДАТЧИК КРУТЯЩЕГО МОМЕНТА СИЛЫ
МЕС118-5000
Диапазон измерений: 10 - 5000 Н*м;
Выходной сигнал: 4-20 мА;
Напряжение питания: 24 В;
Рабочий диапазон: 20 - 5000 об/мин;
Дата изготовления: Январь 2025 г.
S/N: МЕС118-5000-001
Место указания заводского номера
Рисунок 2 - Общий вид маркировочной наклейки
Место нанесения маркировочной наклейки
ООО «МЕС-РУС»
ДАТЧИК КРУТЯЩЕГО МОМЕНТА СИЛЫ МЕС118-5000
Диапазон измерений: 10 - 5000 Н*м;
Выходной сигнал: 4 - 20 мА;
Напряжение питания: 24 В;
Рабочий диапазон: 20-5000 об/мин;
Дата изготовления: Январь 2025 г.
S/N: МЕС118-5000-001
Рисунок 3 - Общий вид вторичного преобразователя с местом нанесения маркировочной наклейки
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Диапазон измерений крутящего момента силы по часовой и против часовой стрелки, Н^м |
Выходной сигнал, мА |
Пределы допускаемой относительной погрешности измерений крутящего момента силы по часовой и против часовой стрелки, % |
|
от 10 до 5000 |
от 4 до 20 |
±0,2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры датчика (ДлинахШиринахВысота), мм, не более |
300x200x300 |
|
Масса датчика, кг, не более |
27 |
|
Параметры электрического питания: - напряжение питания постоянного тока, В |
24 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % не более |
от +15 до +35 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
100 000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик крутящего момента силы |
MEC118-5000 |
1 шт. |
|
Кабель подключения с блоком преобразователя сигналов (5 метров) |
- |
1 шт. |
|
Руководство по эксплуатации. |
- |
1 экз. |
|
Методика поверки |
- |
По заказу |
|
Упаковка короб картонный |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 7 Датчики крутящего момента силы MEC118-5000. Руководство по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «06» сентября 2024 г. № 2152;
Датчики крутящего момента силы МЕС118-5000. ТУ 26.51.64-001-98128683-2024
