Весы электронные промышленные Суприм 323
| Номер в ГРСИ РФ: | 98230-26 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | АО "РУС-ИНДУСТРИЯ", пгт Северный, Белгородская обл. |
|
98230-26: Описание типа
2026-98230-26.pdf
|
Скачать | 242.7 КБ |
Весы электронные промышленные Суприм 323 (далее - весы) предназначены для статического измерения массы.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98230-26 | |||||||||||||||
| Действует | по 07.04.2031 | |||||||||||||||
| Наименование | Весы электронные промышленные | |||||||||||||||
| Модель | Суприм 323 | |||||||||||||||
| Модификации |
Суприм 323-1-2, где 1 - значение Мах весов, кг 2 - конструктивное исполнение На испытания представлены: Суприм 323-60-20 Суприм 323-6-0120 Суприм 323-60-0120 Суприм 323-6-2020 |
|||||||||||||||
| Приказы |
№675 от
07.04.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 718ea4c2-e4a3-2aaf-187c-9133dc6b48bd | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
АО «РУС-Индустрия», РОССИЯ, 308010, Белгородская область, м. р-н Белгородский, г. п. поселок Северный, пгт Северный, тер. Промышленный парк Фабрика д.1, к.16
Поверка
| Методика поверки / информация о поверке |
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания (приложение ДА).
(с 07.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98230-26: Описание типа
2026-98230-26.pdf
|
Скачать | 242.7 КБ |
Описание типа
Назначение
Весы электронные промышленные Суприм 323 (далее - весы) предназначены для статического измерения массы.
Описание
Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза тензорезисторным датчиком в электрический сигнал, с последующей его обработкой в цифровой вид и выдаче измеренных значений массы на цифровой дисплей терминала.
Конструктивно весы состоят из корпуса, взвешивающего модуля, выполненного в виде грузоприемной платформы с датчиком, терминала с дисплеем и клавиатурой управления. Модификации Суприм 323-[1]-10 и Суприм 323-[1]-20 имеют от одного до двух маркираторов (принтер с устройством для ручной или автоматической аппликации этикетки) и вторичный дисплей в виде панели управления. Панель управления представляет собой промышленный компьютер с сенсорным экраном, к которому подключается терминал весов и ручной маркиратор.
Структура условного обозначения модификаций весов:
Суприм 323-[1]-[2], где:
[1] - значение Мах весов, кг: 6; 15; 30; 60
[2] - конструктивное исполнение:
1 0 - весы с возможностью установки до одного ручного маркиратора, с вторичным дисплеем;
2 0 - весы с возможностью установки до двух ручных маркираторов, с вторичным дисплеем;
0 1 - весы без возможности установки маркиратора, с терминалом, закрепленным на корпусе весов;
0 2 - весы без возможности установки маркиратора, с выносным терминалом.
Весы имеют следующие устройства и функции (ГОСТ OIML R 76-1-2011):
- устройство первоначальной установки нуля (п. Т.2.7.2.4);
- устройство слежения за нулем (п. Т.2.7.3);
- устройство тарирования (выборки массы тары) (п. Т.2.7.4);
- устройство предварительного задания значения массы тары (п. T.2.7.5);
- полуавтоматическое устройство установки нуля (п. Т.2.7.2.2);
- устройство установки весов по уровню (п. Т.2.7).
В весах в зависимости от модификации могут быть предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п. 4.20):
- вычисление массы товаров;
- вычисление количества штучных товаров;
- суммирование массы и количества товаров при обычном взвешивании и в штучном режиме;
- запись и хранение в энергонезависимой памяти весов информации о товарах;
- печатание этикетки со значениями измеренной массы или введенного количества товара, его названием и другими сведениями о нём, а также со штрих-кодом, могущим содержать значения измеренной массы;
- выдача отчета по маркировки для отдельного товара и для всех товаров за день и за определенный период.
На корпусе терминала или грузоприемного устройства весов прикреплена маркировочная табличка (разрушающаяся при ее удалении), содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов
- серийный номер весов;
- класс точности весов по ГОСТ OIML R 76-1-2011;
- значение максимальной нагрузки Max;
- значение минимальной нагрузки Min;
- поверочный интервал е;
- максимальный диапазон устройства выборки массы тары Т = -;
- знак утверждения типа;
- год изготовления;
- параметры питания;
- особый диапазон рабочих температур.
Серийный номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.

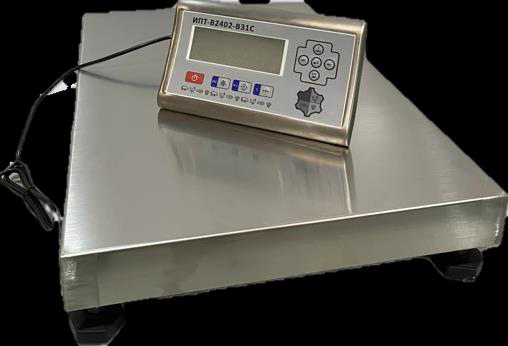

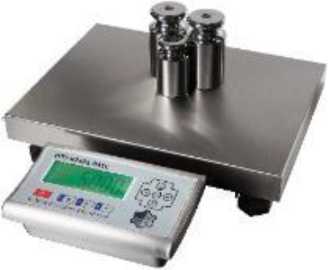

Общий вид весов указан на рисунке 1. Места пломбировки (ограничения доступа к местам настройки (регулировки)) с указанием места нанесения знака поверки представлены на рисунке 2. Общий вид маркировочной наклейки с указанием мест нанесения серийного номера и знака утверждения типа представлен на рисунке 3. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки (свинцовая, мастичная или в виде наклейки).

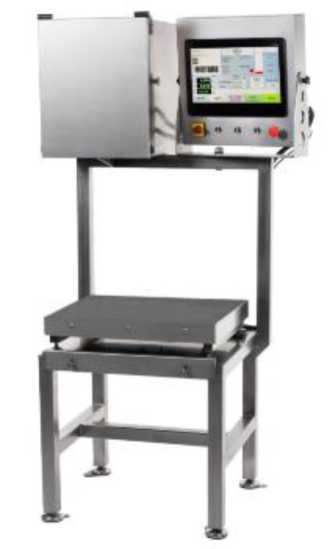

а) Модификация Суприм 323-[1]-10

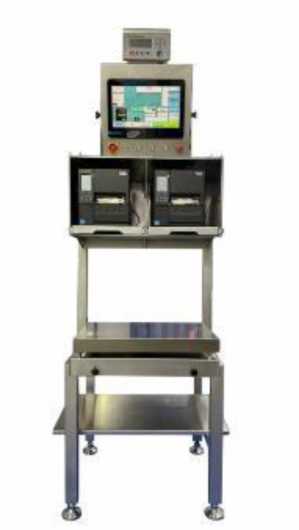

б) Модификация Суприм 323-[1]-20

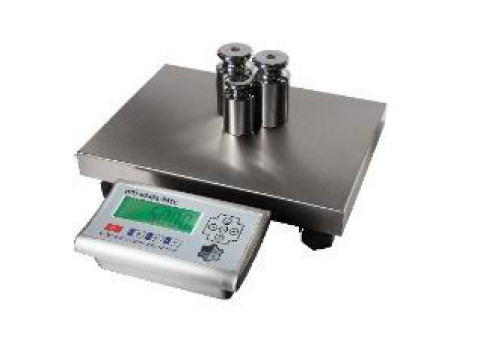

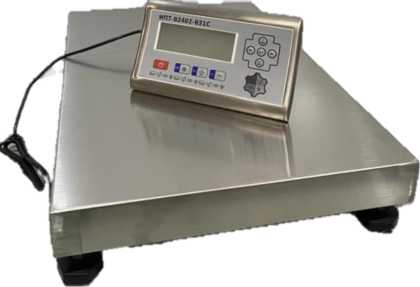

в) Модификация Суприм 323-[1]-01 г) Модификация Суприм 323-[1]-02
Рисунок 1 - Общий вид весов

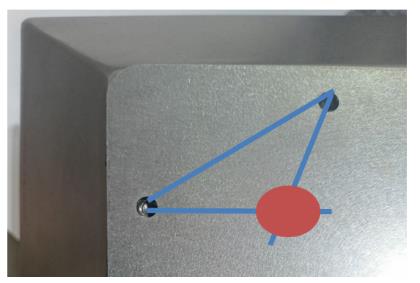

Пломба с нанесением знака поверки
а) Модификации Суприм 323-[1]-10 и Суприм 323-[1]-20

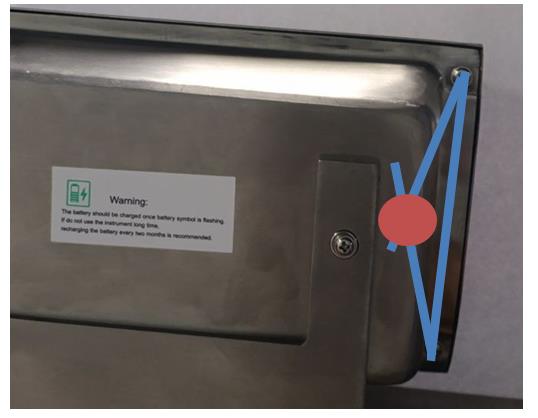

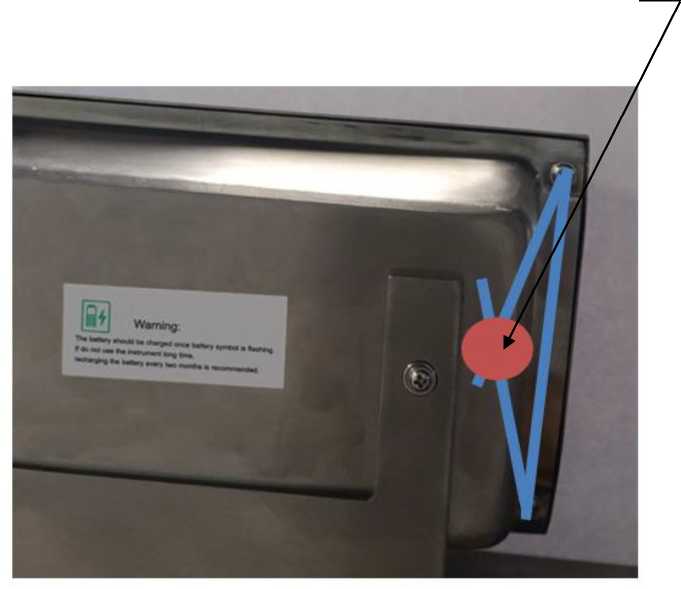

б) Модификации Суприм 323-[1]-01, Суприм 323-[1]-02
Рисунок 2 - Места пломбировки (ограничения доступа к местам настройки (регулировки)) с указанием места нанесения знака поверки
МлххбО кг
Min=0,4 кг
Место нанесения знака
Место нанесения серийного номера
утверждения типа
Рисунок 3 - Общий вид маркировочной таблички с указанием мест нанесения серийного номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и жестко привязано к электрической схеме, что соответствует п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением», в части устройств со встроенным ПО. ПО загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без нарушения защитной пломбы.
Встроенное ПО разделяется на метрологически значимую и метрологически незначимую части.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов.
Метрологические характеристики весов нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО весов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
САП СУПРИМ |
|
Номер версии (идентификационный номер ПО) |
U 1.ХХ* |
|
Цифровой идентификатор ПО |
- |
|
* - Обозначение «ХХ» не относится к метрологически значимому ПО и принимает значения от 01 до 99. | |
Технические характеристики
Класс точности по ГОСТ OIML R 76-1-2011........................................средний (Ш).
Максимальная (Max) и минимальная (Min) нагрузка, действительная цена деления (d), поверочный интервал (e), число поверочных интервалов (n), пределы допускаемой погрешности (mpe) весов в соответствующих интервалах взвешивания (m) приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Модификация весов |
Min, кг |
Max, кг |
e=d, г |
n |
m, кг |
mpe, г |
|
Суприм 323-6-[2] |
0,04 |
6 |
2 |
3000 |
от 0,04 до 1 включ. |
±1 |
|
св. 1 до 4 включ. |
±2 | |||||
|
св. 4 до 6 включ. |
±3 | |||||
|
Суприм 323-15-[2] |
0,1 |
15 |
5 |
3000 |
от 0,1 до 2,5 включ. |
±2,5 |
|
св. 2,5 до 10 включ. |
±5,0 | |||||
|
св. 10 до 15 включ. |
±7,5 | |||||
|
Суприм 323-30-[2] |
0,2 |
30 |
10 |
3000 |
от 0,2 до 5 включ. |
±5 |
|
св. 5 до 20 включ. |
±10 | |||||
|
св. 20 до 30 включ. |
±15 | |||||
|
Суприм 323-60-[2] |
0,4 |
60 |
20 |
3000 |
от 0,4 до 10 включ. |
±10 |
|
св. 10 до 40 включ. |
±20 | |||||
|
св. 40 до 60 включ. |
±30 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (mpe) (надзор во время эксплуатации по п. 8.4.2 ГОСТ OIML R-76-1-2011)). Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой погрешности устройства установки на нуль |
±0,25^е |
|
Показания индикации массы, кг, не более |
Мах +9^е |
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более |
4 % от Max |
|
Диапазон устройства первоначальной установки нуля, не более |
20 % от Max |
|
Максимальный диапазон устройства выборки массы тары (Т-) |
50 % от Мах |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - от встроенной аккумуляторной батареи, В |
от 100 до 240 от 50 до 60 12 |
|
Потребляемая мощность, В^А, не более |
1000 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
1800х1200х1200 |
|
Масса, кг, не более |
300 |
|
Особый диапазон рабочих температур: - температура окружающей среды, °С |
от 0 до +40 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
35000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку фотохимическим способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы электронные промышленные |
Суприм 323 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Методика измерений» документа «Весы электронные промышленные Суприм 323. Руководство по эксплуатации».
Нормативные документы
ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 28.29.31-002-16118821-2025 «Весы электронные промышленные Суприм 323. Технические условия».
