Уровнемеры магнитные поплавковые UHC
| Номер в ГРСИ РФ: | 98248-26 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | Dandong Top Electronics Instrument (Group) Co., Ltd., Китай |
Уровнемеры магнитные поплавковые UHC (далее - уровнемеры) предназначены для измерений уровня жидкости, а также преобразований измеренных значений в выходной сигнал силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98248-26 | ||||||||||||||||||||||||||||||||||||||||||
| Наименование | Уровнемеры магнитные поплавковые | ||||||||||||||||||||||||||||||||||||||||||
| Модель | UHC | ||||||||||||||||||||||||||||||||||||||||||
| Модификации |
UHC-AT033-0.84-400 UHC-AT033-0.45-600 UHC-AT033-0.84-700 UHC-AT09X-0.84-800 UHC-AU1033-0.9-400D0 UHC-AU109X-0.847-500D0 UHC-AU1033-0.9-500D0 UHC-AU109X-0.5-500D0 UHC-AU109X-0.9-800D0 UHC-AU1033-0.9-800D0 UHC-AU109X-0.9-2500D0 UHC-AU1033-0.9-3800D0 |
||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№716 от
13.04.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 0bb17e98-b6e2-2d4f-d684-db1e3b8d3c2d | ||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Dandong Top Electronics Instrument (Group) Co., Ltd, КИТАЙ, 10, Huanghai Street, Dandong City, Liaoning Province, 118000
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-180-25 ГСИ. Уровнемеры магнитные поплавковые UHC. Методика поверки
(с 13.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98248-26: Описание типа
2026-98248-26.pdf
|
Скачать | 127.3 КБ | |
|
98248-26: Методика поверки
МП-НИЦЭ-180-25
2026-mp98248-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Уровнемеры магнитные поплавковые UHC (далее - уровнемеры) предназначены для измерений уровня жидкости, а также преобразований измеренных значений в выходной сигнал силы постоянного тока.
Описание
Принцип действия уровнемеров основан на измерении перемещения поплавка с магнитом в зависимости от изменения уровня жидкости в байпасной трубе, соединенной с резервуаром или технологическим аппаратом с помощью фланцевых соединений, образуя систему сообщающихся сосудов.
Измерение уровня жидкости осуществляется на основе определения положения поплавка в байпасной камере. Магнитное поле поплавка бесконтактно через стенку байпасной камеры воздействует на поворотные элементы индикаторной шкалы, смонтированной снаружи байпасной камеры, поворачивая их на 180 градусов. Магнитное поле поплавка при его перемещении изменяет значение сопротивления резистивного датчика, находящегося в передающем устройстве. Для модификаций уровнемеров с измерительным преобразователем измеренные значения уровня преобразуются в унифицированный выходной сигнал силы постоянного тока от 4 до 20 мА.
Конструктивно уровнемеры состоят из байпасной камеры, внутри которой расположен магнитный поплавок, индикаторной шкалы для визуального отслеживания уровня жидкости, а также измерительного преобразователя с дисплеем (опционально).
Уровнемеры выпущены в модификациях UHC-AT033-0.84-400, UHC-AT033-0.45-600, UHC-AT033-0.84-700, UHC-AT09X-0.84-800, UHC-AU1033-0.9-400D0,
UHC-AU109X-0.847-500D0, UHC-AU1033-0.9-500D0, UHC-AU109X-0.5-500D0,
UHC-AU109X-0.9-800D0, UHC-AU1033-0.9-800D0, UHC-AU109X-0.9-2500D0,
UHC-AU1033-0.9-3800D0, отличающихся наличием или отсутствием измерительного преобразователя (модификации UHC-AT - без измерительного преобразователя, модификации UHC-AU - с измерительным преобразователем), а также диапазонами измерений.
К уровнемерам данного типа относятся уровнемеры магнитные поплавковые UHC с сер. №№ 230801596 (модификация UHC-AT033-0.84-400); 230801597 (модификация UHC-AT033-0.84-400); 230801818 (модификация UHC-AT033-0.45-600); 230801773
(модификация UHC-AT033-0.84-700); 230801757 (модификация UHC-AT09X-0.84-800); 230801799 (модификация UHC-AU1033-0.9-400D0); 230801791
(модификация UHC-AU1033-0.9-500D0); 230801810 (модификация UHC-AU109X-0.847-500D0); 230801814 (модификация UHC-AU109X-0.5-500D0); 230801795
(модификация UHC-AU109X-0.9-800D0); 230801803 (модификация UHC-AU1033-0.9-800D0);
230801784 (модификация UHC-AU109X-0.9-2500D0); 230801798
(модификация UHC-AU1033-0.9-3800D0).
Серийный номер нанесен на маркировочную табличку, расположенную под индикаторной шкалой, методом гравировки в виде цифрового кода.
Общий вид уровнемеров с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на уровнемеры не предусмотрено. Пломбирование мест настройки (регулировки) уровнемеров не предусмотрено.
Место нанесения серийного номера
j-'X
Место нанесения
знака утверждения типа

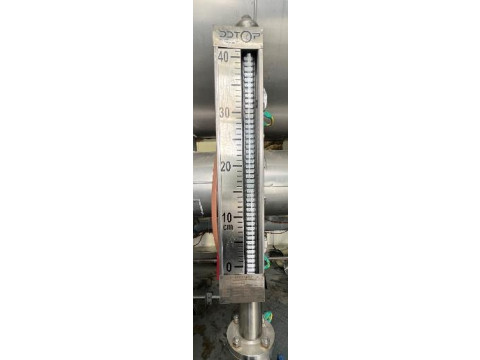

а) модификации UHC-AT033-0.84-400, UHC-AT033-0.45-600,UHC-AT033-0.84-700, UHC-AT09X-0.84-800

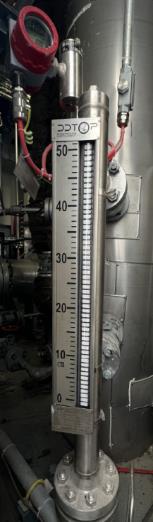

б) модификации UHC-AU1033-0.9-400D0, UHC-AU1033-0.9-500D0,
UHC-AU109X-0.847-500D0, UHC-AU109X-0.5-500D0, UHC-AU109X-0.9-800D0, UHC-AU1033-0.9-800D0, UHC-AU109X-0.9-2500D0, UHC-AU1033-0.9-3800D0

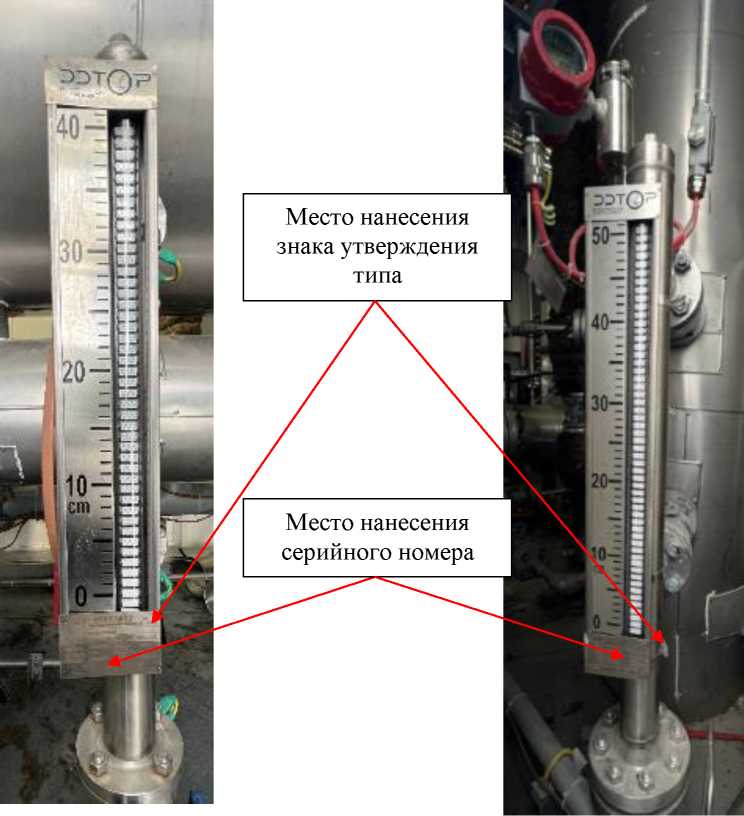

Рисунок 1 - Общий вид уровнемеров с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня жидкости, мм: - модификации UHC-AT033-0.84-400; UHC-AU1033-0.9-400D0 |
от 0 до 400 |
|
- модификации UHC-AU1033-0.9-500D0; UHC-AU109X-0.847- 500D0; |
от 0 до 500 |
|
- UHC-AU109X-0.5-500D0 - модификация UHC-AT033-0.45-600 |
от 0 до 600 |
|
- модификация UHC-AT033-0.84-700 |
от 0 до 700 |
|
- модификации UHC-AT09X-0.84-800; UHC-AU109X-0.9-800D0; UHC-AU1033-0.9-800D0 |
от 0 до 800 |
|
- модификация UHC-AU109X-0.9-2500D0 |
от 0 до 2500 |
|
- модификация UHC-AU1033-0.9-3800D0 |
от 0 до 3800 |
|
Пределы допускаемой абсолютной погрешности измерений уровня жидкости, мм |
±10 |
|
Пределы допускаемой приведенной (к диапазону выходного сигнала силы постоянного тока) основной погрешности преобразований значений уровня жидкости в выходной сигнал силы постоянного тока от 4 до 20 мА, % 1) |
±0,1 |
|
Пределы допускаемой приведенной (к диапазону выходного сигнала силы постоянного тока) дополнительной погрешности преобразований значений уровня жидкости в выходной сигнал силы постоянного тока |
±0,2 |
|
от 4 до 20 мА от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % 1) | |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +30 |
|
1) Только для модификаций с измерительным преобразователем (UHC-AU). | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение напряжения питания постоянного тока (для модификаций UHC-AU1033-0.9-400D0; UHC-AU1033-0.9-500D0; UHC-AU109X-0.847-500D0; UHC-AU109X-0.5-500D0; UHC-AU109X-0.9-800D0; UHC-AU1033-0.9-800D0; UHC-AU109X-0.9-2500D0; UHC-AU1033-0.9-3800D0), В |
24 |
|
Выходной сигнал силы постоянного тока (для модификаций UHC-AU1033-0.9-400D0; UHC-AU1033-0.9-500D0; UHC-AU109X-0.847-500D0; UHC-AU109X-0.5-500D0; UHC-AU109X-0.9-800D0; UHC-AU1033-0.9-800D0; UHC-AU109X-0.9-2500D0; UHC-AU1033-0.9-3800D0), мА |
от 4 до 20 |
|
Габаритные размеры (высотах ширина хдлина), мм, не более |
5000x350x320 |
|
Масса, кг, не более |
100 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (при температуре +25 °С), %, не более |
от -40 до +80 95 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
17520 |
Знак утверждения типа
нанесен на титульный лист паспорта типографским способом и на маркировочную табличку методом гравировки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер магнитный поплавковый |
UHC |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ» документа «Уровнемер магнитный поплавковый UHC. Паспорт».
Нормативные документы
Приказ Росстандарта от 30.12.2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов».
