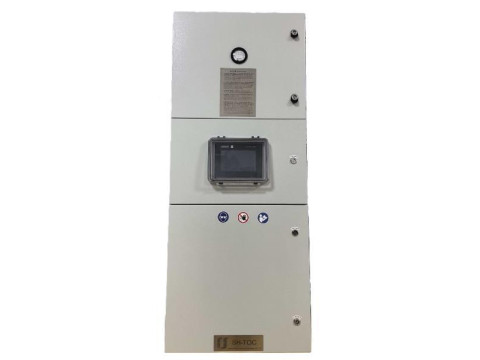

Анализаторы общего органического углерода SH-TOC
| Номер в ГРСИ РФ: | 98250-26 |
|---|---|
| Производитель / заявитель: | Lanzhou Shihua Analytical Technology Co., Ltd., КИТАЙ |
Анализаторы общего органического углерода SH-TOC (далее - анализаторы) предназначены для непрерывных измерений массовой концентрации общего органического углерода в питьевой, природной (поверхностной, минеральной), технологической и очищенной сточной воде.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98250-26 | ||||||
| Действует | по 13.04.2031 | ||||||
| Наименование | Анализаторы общего органического углерода | ||||||
| Модель | SH-TOC | ||||||
| Приказы |
№716 от
13.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | a7214e28-d745-1970-bfc0-3ba502747bbc | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Lanzhou Shihua Analytical Technology Co., Ltd., КИТАЙ, High-tech Industrial Park, Baiyin District, Baiyin City (East of Zhisan Road, High-tech Zone)
Поверка
| Методика поверки / информация о поверке |
РТ-МП-20-205-2025 ГСИ. Анализаторы общего органического углерода SH-TOC. Методика поверки
(с 13.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98250-26: Описание типа
2026-98250-26.pdf
|
Скачать | 125.9 КБ | |
|
98250-26: Методика поверки
РТ-МП-20-205-2025
2026-mp98250-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Анализаторы общего органического углерода SH-TOC (далее - анализаторы) предназначены для непрерывных измерений массовой концентрации общего органического углерода в питьевой, природной (поверхностной, минеральной), технологической и очищенной сточной воде.
Описание
Принцип действия анализаторов основан на ультрафиолетовом фотохимическом окислении органических примесей, находящихся в анализируемой воде. Под воздействием ультрафиолетового света добавленные в пробу окислители генерируют гидроксильные радикалы и другие активные промежуточные продукты. Свободные радикалы вступают в реакцию с органическим углеродом в пробе, превращая его в диоксид углерода, массовую концентрацию которого измеряют методом недисперсионной инфракрасной спектрометрии (NDIR). Содержание общего органического углерода в пробе пропорционально интенсивности поглощения ИК-излучения.
Конструктивно анализаторы представляют собой промышленные стационарные автоматизированные приборы, состоящие из взрывозащищенного корпуса с дисплеем. Внутри корпуса размещен блок отбора пробы из потока, ее подачи и подготовки к измерениям, блок подготовки газа-носителя, блок реактора и блок детектора.
Результаты измерений выводятся на дисплей на передней панели анализаторов.

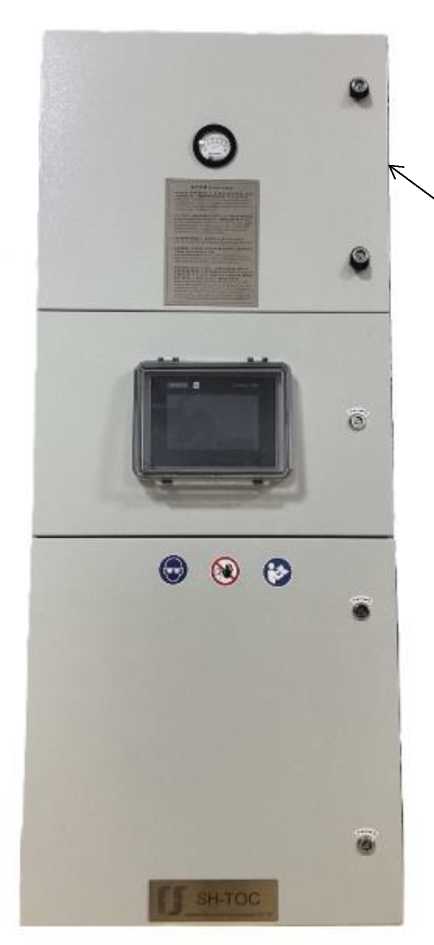

Общий вид анализаторов представлен на рисунке 1.

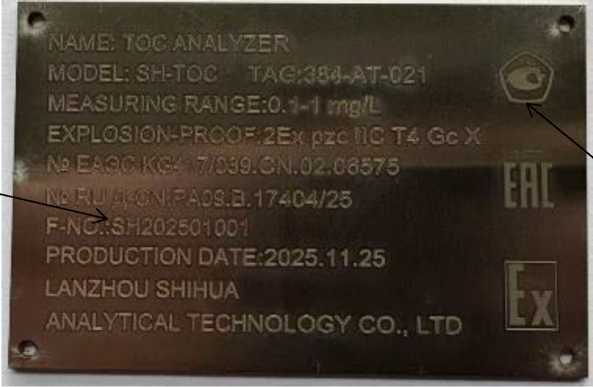

На боковой панели анализаторов расположена маркировочная табличка, которая содержит сведения о заводском номере, дате выпуска и маркировке взрывозащиты. Формат заводского номера - буквенно-цифровой, состоящий из латинских букв и арабских цифр. Информация на маркировочную табличку наносится методом лазерной печати. Маркировочная табличка анализаторов приведена на рисунке 2.
Пломбирование анализаторов не предусмотрено.
Нанесение знака поверки на анализаторы не предусмотрено.
Место нанесения маркировочной таблички (сбоку)
Рисунок 1 - Общий вид анализаторов
Место нанесения
заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Маркировочная табличка
Программное обеспечение
Встроенное программное обеспечение (далее - ПО), специально разработанное производителем для анализаторов, обеспечивает обработку, преобразование и вывод измерительной информации на жидкокристаллический дисплей.
Влияние ПО учтено при нормировании метрологических характеристик анализаторов.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MTP700 Unified Comfort |
|
Номер версии (идентификационный номер ПО), не ниже |
V.18.00.00.01 |
Технические характеристики
Метрологические характеристики анализаторов представлены в таблице 2, технические характеристики представлены в таблице 3, показатели надежности представлены в таблице 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации общего органического углерода в воде, мг/дм3 |
от 0,10 до 1,0 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации общего органического углерода в воде, % |
±10 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, Вт, не более |
550 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
230±10 % 50 |
|
Масса, кг, не более |
75 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более |
700x400x1500 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при +25 °С, %, не более - атмосферное давление, кПа |
от -20 до +40 90 от 84 до 106,7 |
|
Маркировка взрывозащиты |
2Ex pzc IIC T4 Gc X |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP65 |
|
Выходные сигналы, мА |
от 4 до 20 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
8000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на маркировочную табличку методом лазерной печати.
Комплектность
Таблица 5 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество |
|
Анализатор общего органического углерода |
SH-TOC |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в документе «Анализаторы общего органического углерода SH-TOC. Руководство по эксплуатации», раздел 7 «Как работать с SH-TOC».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Стандарт предприятия Lanzhou Shihua Analytical Technology Co., Ltd.
