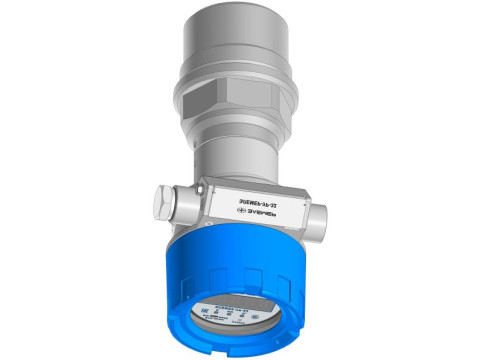

Уровнемеры радарные ЭЛЕМЕР-УР-32
| Номер в ГРСИ РФ: | 98257-26 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г.Москва |
Уровнемеры радарные ЭЛЕМЕР-УР-32 (далее - уровнемеры или УР-32) предназначены для бесконтактных измерений значений уровня жидкостей (в том числе нефти и нефтепродуктов, кислот, щелочей, водных растворов сред, сжиженных газов), сыпучих и кусковых продуктов и непрерывного преобразования измеренного значения в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98257-26 | |||||||||
| Действует | по 13.04.2031 | |||||||||
| Наименование | Уровнемеры радарные | |||||||||
| Модель | ЭЛЕМЕР-УР-32 | |||||||||
| Модификации |
ЭЛЕМЕР-УР-32/М1 ЭЛЕМЕР-УР-32/М2 |
|||||||||
| Приказы |
№716 от
13.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | a9452902-f88e-1f2c-11a8-14b2ceae7f5b | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО НПП «ЭЛЕМЕР», РОССИЯ, 124489, г. Москва, г. Зеленоград, проезд 4807-й, д. 7, стр. 1
Поверка
| Методика поверки / информация о поверке |
РТ-МП-192-208-2026 ГСИ. Уровнемеры радарные ЭЛЕМЕР-УР-32. Методика поверки
(с 13.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
Для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм
3 года
Для уровнемеров с пределами допускаемой абсолютной погрешности свыше ±3 мм
3 года
Для уровнемеров, работающих при избыточном давлении
5 лет
Для уровнемеров для измерений уровня сжиженных газов
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98257-26: Описание типа
2026-98257-26.pdf
|
Скачать | 166.5 КБ | |
|
98257-26: Методика поверки
РТ-МП-192-208-2026
2026-mp98257-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Уровнемеры радарные ЭЛЕМЕР-УР-32 (далее - уровнемеры или УР-32) предназначены для бесконтактных измерений значений уровня жидкостей (в том числе нефти и нефтепродуктов, кислот, щелочей, водных растворов сред, сжиженных газов), сыпучих и кусковых продуктов и непрерывного преобразования измеренного значения в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола.
Описание
Принцип действия уровнемеров основан на облучении поверхности измеряемой среды частотно-модулированным сигналом сверхвысокой частоты. Излучаемый сигнал отражается от поверхности измеряемой среды и принимается с небольшой временной задержкой.
На основании частоты излученных и принятых сигналов рассчитывается разница частот, используемая при дальнейшей обработке сигнала. Разница частот трансформируется в частотный спектр с помощью быстрого преобразования Фурье (БПФ), на основании которого затем рассчитывается расстояние до поверхности раздела сред.
Уровнемеры изготавливаются в виде единой конструкции. В их состав входят: излучатель, электронный блок. Излучатель обеспечивает непрерывное излучение и прием отраженного от поверхности измеряемой среды сигнала. Электронный блок обеспечивает формирование частотно-модулированного сигнала, измерение и преобразование полученных от излучателя величин в значение уровня, а также преобразование значения уровня в унифицированный выходной сигнал силы постоянного тока и (или) цифровой сигнал HART-протокола.
Уровнемеры с HART-протоколом передают информацию об измеряемой величине в цифровом виде по линии связи вместе с сигналом постоянного тока, не оказывая на него влияния. Цифровой выход используется для связи уровнемеров с портативным HART-коммуникатором или с компьютером через стандартный последовательный интерфейс и дополнительный HART-модем. На HART-коммуникаторе в зависимости от выбора профиля работы отображаются значения уровня в цифровом виде.
Уровнемеры выпускаются в следующих модификациях: ЭЛЕМЕР-УР-32/М1, ЭЛЕМЕР-УР-32/М2, отличающихся конструктивными особенностями.
Уровнемеры имеют исполнения:
- общепромышленное,
- взрывозащищенное с видами взрывозащиты «искробезопасная электрическая цепь «i» и «взрывонепроницаемые оболочки «d» (Exdib);
- взрывозащищенное с видом взрывозащиты «взрывонепроницаемые оболочки «d» (Exd).
О бщий вид уровнемеров представлен на рисунке 1. По требованию потребителя допускается поставка уровнемеров с различными окрасками корпуса электронного блока.
Знак утверждения типа наносится на табличку, прикреплённую к корпусу уровнемеров, способом лазерной гравировки, на поликарбонатную пленку, наклеиваемую на переднюю панель корпуса уровнемеров и на корпус уровнемеров, способом шелкографии (рисунок 1).
Заводской номер в виде цифрового кода, состоящего из арабских цифр, наносится на табличку, прикреплённую к корпусу уровнемера, способом лазерной гравировки (рисунок 1).
Пломбирование УР-32 не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения заводского номера

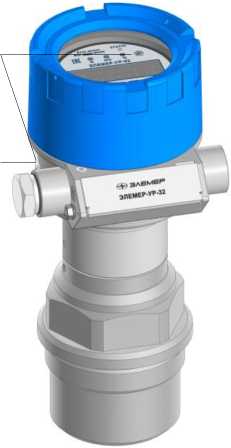

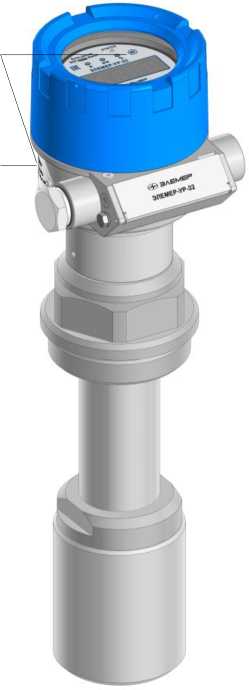

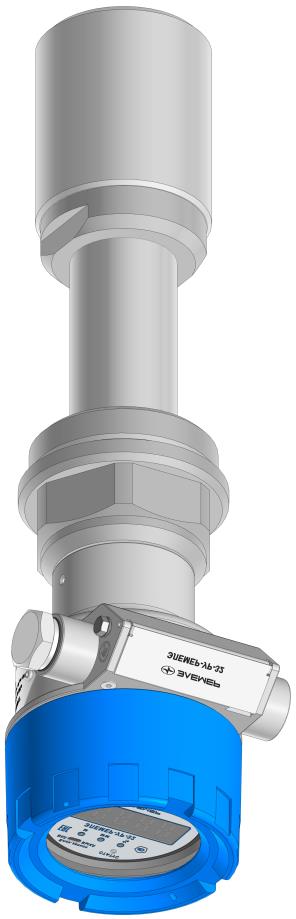

Рисунок 1 - Общий вид уровнемеров, обозначение мест нанесения знака утверждения типа и заводского номера
Программное обеспечение
В уровнемерах предусмотрено встроенное и внешнее программное обеспечение (далее - ПО).
Программное обеспечение, встроенное в микропроцессорный модуль уровнемеров, включает метрологически значимую часть, которая является фиксированной, незагружаемой и может быть изменена только на предприятии-изготовителе.
Уровень защиты встроенного ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО, предназначенное для взаимодействия уровнемера с компьютером, не оказывает влияния на метрологические характеристики уровнемера. Внешнее ПО служит для конфигурирования, подстройки и получения данных измерений в процессе эксплуатации уровнемера. Конфигурирование уровнемеров включает задание пользовательских параметров. Подстройка уровнемера включает установку нуля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии уровнемера и возникающих в процессе его работы ошибках и способах их устранения.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Ur32_setup |
|
Номер версии (идентификационный номер) ПО |
1.ХХ.ХХХХ1) |
|
Цифровой идентификатор ПО |
- |
|
1) «Х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |
Таблица 2 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HART MultiConfig |
|
Номер версии (идентификационный номер) ПО |
0.ХХХ1) |
|
Цифровой идентификатор ПО |
_ |
|
1) «Х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |
В идентификационных номерах внутреннего и внешнего программных обеспечений фиксированные цифры отвечают за метрологичеки значимую часть и являются неизменными.
Технические характеристики
Таблица 3 - Метрологические характеристики уровнемеров
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм1) |
от 0 до 30000 |
|
Пределы допускаемой абсолютной погрешности измерений уровня по цифровому сигналу Д, мм2): - для индекса заказа А: - в диапазоне измерений от 0 до 20000 мм - в диапазоне измерений св. 20000 до 30000 мм - для индекса заказа В: - в диапазоне измерений от 0 до 20000 мм - в диапазоне измерений св. 20000 до 30000 мм |
±2; ±33) ±3,5 ±3 ±3,5 |
|
Пределы допускаемой основной абсолютной погрешности преобразования цифрового сигнала в унифицированный выходной сигнал силы постоянного тока Дь мА |
±0,008 |
|
Выходные сигналы: - силы постоянного тока, мА - цифровой сигнал |
от 4 до 20 HART |
|
Пределы допускаемой дополнительной абсолютной погрешности преобразования цифрового сигнала в унифицированный выходной сигнал силы постоянного тока, вызванной изменением температуры окружающей среды от нормальной до любой температуры в пределах рабочих температур на каждые 10 °С, мА |
±0,008 |
|
1) Фактический диапазон измерений указывается в паспорте. 2) В соответствии с заказом. 3) При периодической поверке на месте эксплуатации. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное напряжение постоянного тока, В: - для УР-32/М1 yP-32Exd/M1 - для УР-32/М2, yP-32Exd/M2 - для yP-32Exdib/M1 |
от 12 до 40 от 16 до 42 от 11,4 до 12,0 |
|
Потребляемая мощность, Вт, не более: для УР-32/М1, yP-32Exd/M1, yP-32Exdib/M1 для УР-32/М2, yP-32Exd/M2 |
8,5 0,9 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
130 130 400 |
|
Масса, кг, не более1) |
10 |
|
Избыточное давление измеряемой среды1), МПа, не более |
1,6 |
|
Температура измеряемой среды1), °С |
от -60 до +150 |
|
Маркировка взрывозащиты yP-32Exdib/M1 |
1Ex db ib 11А T5 Gb X 1Ex db ib 11А T4 Gb X |
|
Наименование характеристики |
Значение |
|
1Ex db ib IIA T3 Gb X 1Ex db ib IIB T5 Gb X 1Ex db ib IIB T4 Gb X 1Ex db ib IIB T3 Gb X | |
|
Маркировка взрывозащиты УР-32Exd/М1, УР-32Exd/М2 |
1Ex db IIB T5 Gb X 1Ex db IIB T4 Gb X 1Ex db IIB T3 Gb X 1Ex db IIA T5 Gb X 1Ex db IIA T4 Gb X 1Ex db IIA T3 Gb X 0/1Ex db IIB T5 Ga/Gb X 0/1Ex db IIB T4 Ga/Gb X 0/1Ex db IIB T3 Ga/Gb X 0/1Ex db IIA T5 Ga/Gb X 0/1Ex db IIA T4 Ga/Gb X 0/1Ex db IIA T3 Ga/Gb X |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +35 °С, %, не более - атмосферное давление, кПа |
от -40 до +70 95 от 84,0 до 106,7 |
|
1) В зависимости от исполнения. | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
120000 |
Знак утверждения типа
наносится на табличку, прикрепленную к корпусу уровнемеров, способом лазерной гравировки и на поликарбонатную пленку, наклеиваемую на переднюю панель корпуса уровнемеров, способом шелкографии, на руководство по эксплуатации и паспорт - типографским способом.
Комплектность
Таблица 6 - Комплектность уровнемеров
|
Наименование |
Обозначение |
Количество |
|
Уровнемер радарный ЭЛЕМЕР-УР-321) |
НКГЖ.407529.001-ХХХ2) |
1 шт. |
|
Программное обеспечение |
- |
1 шт. |
|
Комплект монтажных частей3) |
- |
1 компл. |
|
Руководство по эксплуатации |
НКГЖ.407529.001РЭ |
1 экз. |
|
Паспорт |
НКГЖ.407529.001-ХХХПС2) |
1 экз. |
|
1) Модификация уровнемера в соответствии с заказом. 2) Обозначение в соответствии с исполнением уровнемера. 3) Комплект монтажный частей в соответствии с заказом. | ||
Сведения о методах измерений
приведены в п. 3.2 руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
НКГЖ.407529.001ТУ Уровнемеры радарные ЭЛЕМЕР-УР-32. Технические условия.
