Индикаторы локальные HSX-1
| Номер в ГРСИ РФ: | 98258-26 |
|---|---|
| Производитель / заявитель: | BEIJING BIIC FAR EAST INSTRUMENT CO., LTD., КИТАЙ |
Индикаторы локальные HSX-1 (далее по тексту - приборы) предназначены для измерений и аналогово-цифрового преобразования (АЦП) сигналов в виде силы постоянного тока, поступающих от первичных преобразователей (датчиков) различных физических величин.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98258-26 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Индикаторы локальные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | HSX-1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№716 от
13.04.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f837d669-10fb-8b62-1786-1dfadd9c440a | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Beijing Far East Instrument Co., Ltd., КИТАЙ, No. 6, Hepingli North Street, Dongcheng District, Beijing
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1405-207-2025 ГСИ. Индикаторы локальные HSX-1. Методика поверки
(с 13.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98258-26: Описание типа
2026-98258-26.pdf
|
Скачать | 109.4 КБ | |
|
98258-26: Методика поверки
РТ-МП-1405-207-2025
2026-mp98258-26.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Индикаторы локальные HSX-1 (далее по тексту - приборы) предназначены для измерений и аналогово-цифрового преобразования (АЦП) сигналов в виде силы постоянного тока, поступающих от первичных преобразователей (датчиков) различных физических величин.
Описание
Принцип действия приборов основан на измерении и преобразовании унифицированного сигнала силы постоянного тока, получаемого от датчиков измерений различных физических величин, в цифровую форму с помощью АЦП, дальнейшей его обработке микропроцессором и последующем отображении результата измерений на встроенном цифровом жидкокристаллическом дисплее.
Приборы конструктивно выполнены в металлическом корпусе цилиндрической формы. На лицевой стороне прибора под защитной крышкой со смотровым окном размещен дисплейный модуль с кнопками управления. На оборотной стороне корпуса под защитной крышкой размещены клеммы для подключения питания и первичных преобразователей. На боковых сторонах приборов расположены 2 ввода/вывода, которые используются для подключения первичного преобразователя и кабеля питания. На нижней панели корпуса прибора расположен установочный винт. Внутри корпуса приборов размещены печатные платы с элементами электрической схемы.
К приборам данного типа относятся индикаторы локальные HSX-1 в количестве 37 штук с заводскими номерами: 01202304029, 01202304061, 01202304087, 01202304110, 01202304145, 01202304170, 01202304043, 01202304068, 01202304090, 01202304113, 01202304146, 01202304172, 01202304044, 01202304070, 01202304094, 01202304114, 01202304147, 01202304045, 01202304073, 01202304095, 01202304120, 01202304151, 01202304049, 01202304074, 01202304102, 01202304127, 01202304154, 01202304052, 01202304081, 01202304103, 01202304128, 01202304158, 01202304056, 01202304084, 01202304107, 01202304135, 01202304163.
На производственных объектах данные приборы применяются в качестве локальных (по месту установки) индикаторов для мониторинга состояния текущих процессов.

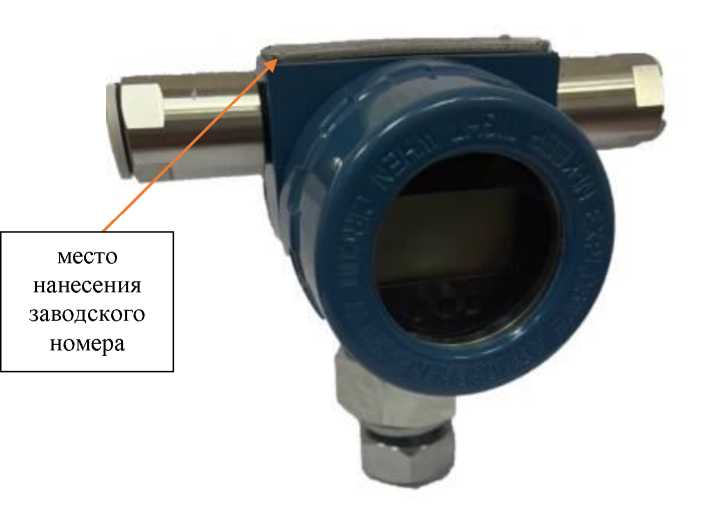

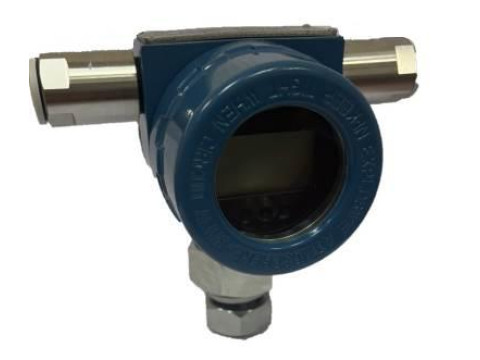

Общий вид приборов с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид приборов с указанием места нанесения заводского номера
Пломбирование приборов не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр, указан на металлической табличке, прикрепленной к верхней панели прибора. Конструкция приборов не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечение
Программное обеспечение (ПО) приборов состоит только из встроенного, метрологически значимого ПО. Данное ПО находится в ПЗУ, размещенном внутри корпуса прибора, и недоступно для внешней модификации. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного ПО - недоступны.
Технические характеристики
Метрологические и технические характеристики приборов приведены в таблицах 1 и 2.
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Диапазон индикации выходного цифрового сигнала |
от -9999 до 99999 |
|
Значение единицы младшего разряда: | |
|
- при значениях от -0,9999 до 9,9999 |
0,0001 |
|
- при значениях от -9,999 до -1,000 и от 10,000 до 99,999 |
0,001 |
|
- при значениях от -99,99 до -10,00 и от 100,00 до 999,99 |
0,01 |
|
- при значениях от -999,9 до -100,0 и от 1000,0 до 9999,9 |
0,1 |
|
- при значениях от -9999 до -1000 и от 10000 до 99999 |
1 |
П Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений силы постоянного тока, % |
±0,25 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной изменением температуры окружающей среды от температуры +20±5 °С в пределах рабочих температур, % (от диапазона измерений)/10 °С |
±0,02 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
24 |
|
Габаритные размеры (ДхШхВ), мм, не более |
157x111x125 |
|
Масса преобразователя, кг, не более |
2 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре окружающей среды +25 °С, %, не более |
от -40 до +60 90 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP67 |
|
Маркировка взрывозащиты |
0Ex ia IIC T6 Ga X |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
аблица 3
|
Наименование |
Обозначение |
Количество |
|
Индикатор локальный |
HSX-1 |
1 шт. |
|
Руководство по эксплуатации (на русском языке) |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Проведение измерений» Руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А».
