Источники питания RGK PPS
| Номер в ГРСИ РФ: | 98262-26 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | FUJIAN LILLIPUT OPTOELECTRONICS TECHNOLOGY CO., LTD, КНР |
Источники питания RGK PPS (далее - источники питания) предназначены для воспроизведений и измерений напряжения и силы постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98262-26 | |||||||||
| Действует | по 13.04.2031 | |||||||||
| Наименование | Источники питания | |||||||||
| Модель | RGK PPS | |||||||||
| Модификации |
PPS305 PPS3010 PPS6010 PPS605 PPS3010HP PPS6010HP PPS6020 PPS8010 PPS8020 |
|||||||||
| Приказы |
№716 от
13.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | ab7e5d54-6014-c769-c61d-dd7269d7640d | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Fujian Lilliput Optoelectronics Technology Co., Ltd, КИТАЙ, No. 19, Heming Road, Lantian Industrial Zone Zhangzhou 363005
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0024-2025 МП ГСИ. Источники питания RGK PPS. Методика поверки
(с 13.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98262-26: Описание типа
2026-98262-26.pdf
|
Скачать | 202.8 КБ | |
|
98262-26: Методика поверки
РВНЕ.0024-2025 МП
2026-mp98262-26.pdf
|
Скачать | 3.2 MБ |
Описание типа
Назначение
Источники питания RGK PPS (далее - источники питания) предназначены для воспроизведений и измерений напряжения и силы постоянного тока.
Описание
Принцип действия источников питания основан на преобразовании напряжения и силы переменного тока в стабильный регулируемый выходной сигнал напряжения и силы постоянного тока.
Конструктивно источники питания состоят из металлического корпуса. На передней панели расположены клавиши управления и экран для отображения значений напряжения и силы постоянного тока.
Источники питания выпускаются в 9 модификациях: PPS305, PPS3010, PPS6010, PPS605, PPS3010HP, PPS6010HP, PPS6020, PPS8010, PPS8020, отличающихся метрологическими и техническими характеристиками.
Заводской номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.

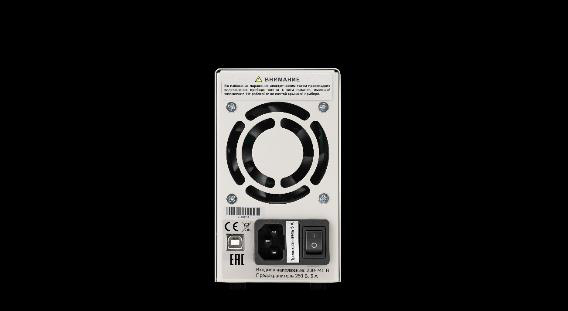

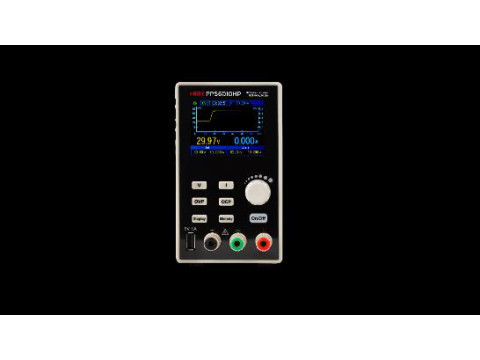

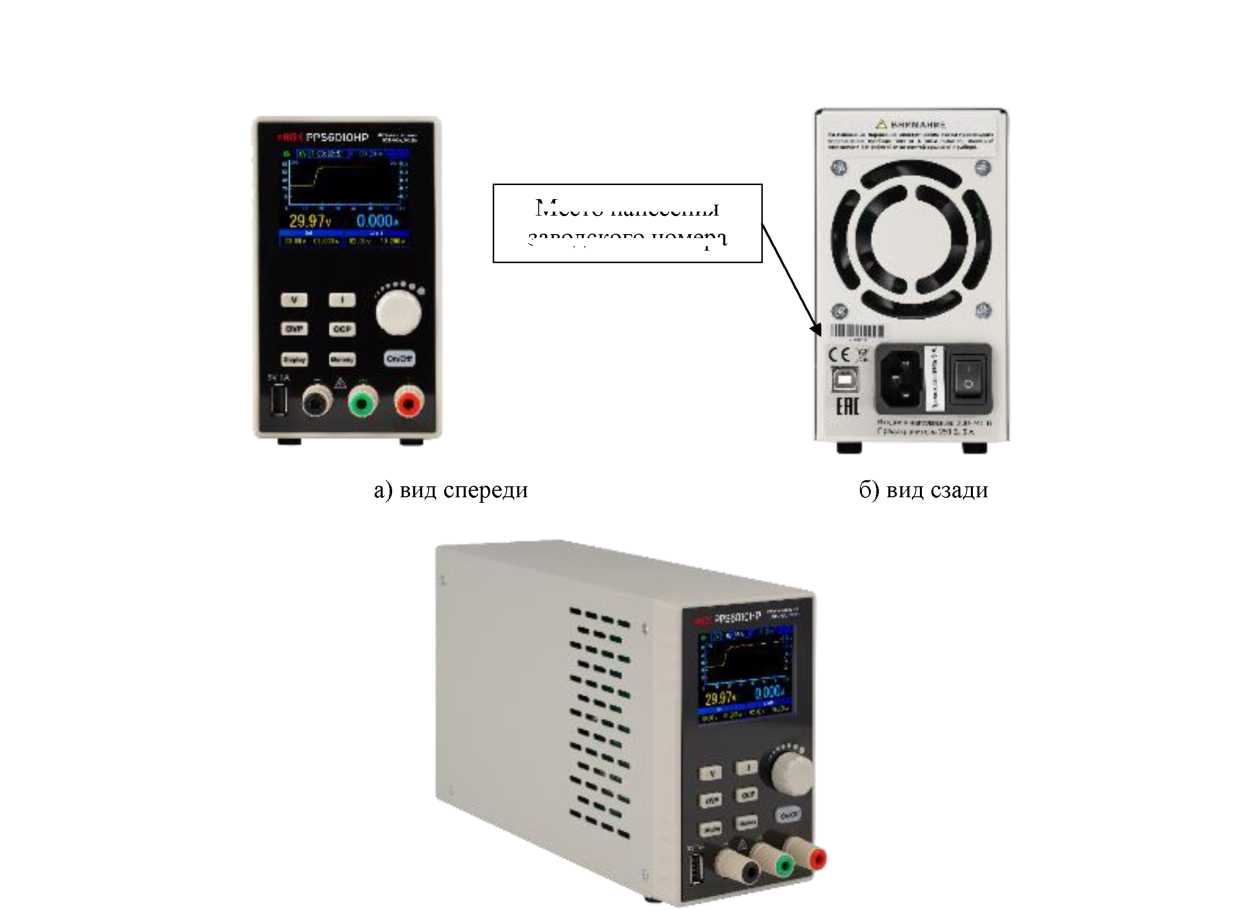

Общий вид источников питания с указанием места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на источники питания не предусмотрено. Пломбирование мест настройки (регулировки) источников питания не предусмотрено.
Место нанесения
заводского номера

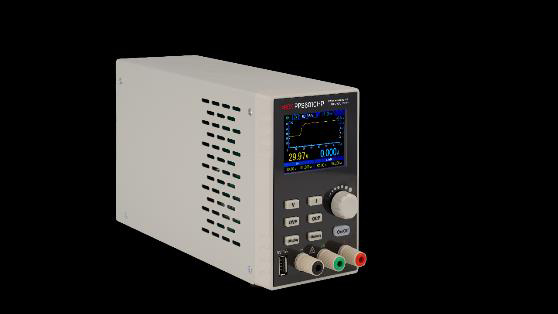

в) вид сбоку
Рисунок 1 - Общий вид источников питания с указанием места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) источников питания состоит из встроенного ПО.
Конструкция источников питания исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики источников питания нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО источников питания приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
V1.0.0.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики источников питания модификаций PPS305, PPS3010, PPS6010, PPS605, PPS3010HP
|
Наименование характеристики |
Значение | ||||
|
PPS305 |
PPS3010 |
PPS6010 |
PPS605 |
PPS3010HP | |
|
Диапазон воспроизведений и измерений напряжения постоянного тока, В |
от 0 до 30 |
от 0 до 30 |
от 0 до 60 |
от 0 до 60 |
от 0 до 30 |
|
Разрешение при воспроизведении и измерении напряжения постоянного тока, мВ |
10 |
10 |
10 |
10 |
10 |
|
Диапазон воспроизведений и измерений силы постоянного тока, А |
от 0 до 5 |
от 0 до 10 |
от 0 до 10 |
от 0 до 5 |
от 0 до 10 |
|
Разрешение при воспроизведении и измерении силы постоянного тока, мА |
1 |
1 |
1 |
1 |
1 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений и измерений напряжения постоянного тока, мВ |
±(0,001-иусКизм)+20) |
±(0,001^иуст(изм)+20) |
±(0,001 •иуст(изм)+3 0) |
±(0,001 •иуст(изм)+2 0) |
±(0,001 • иуст(изм)+2 0) |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений и измерений силы постоянного тока, мА |
±(0,001-1усКизм)+20) |
±(0,001<!уст(изм)+20) |
±(0,001 • 1уст(изм)+20 ) |
±(0,001 • 1уст(изм)+20 ) |
±(0,001 • 1уст(изм)+20 ) |
|
Наименование характеристики |
Значение | ||||
|
PPS305 |
PPS3010 |
PPS6010 |
PPS605 |
PPS3010HP | |
|
Нестабильность напряжения постоянного тока при изменении тока нагрузки1), мВ |
±30 |
±30 |
±30 |
±30 |
±30 |
|
Нестабильность напряжения постоянного тока при изменении напряжения питания2), мВ |
±20 |
±20 |
±20 |
±20 |
±20 |
|
Нестабильность силы постоянного тока при изменении напряжения на нагрузке, мА |
±30 |
±30 |
±30 |
±30 |
±30 |
|
Нестабильность силы постоянного тока при изменении напряжения питания2), мА |
±20 |
±20 |
±20 |
±20 |
±20 |
|
Уровень пульсаций выходного напряжения постоянного тока (Среднеквадратическое значение в полосе частот до 5 МГц), В, не более |
0,03 |
0,03 |
0,05 |
0,03 |
0,03 |
|
Наименование характеристики |
Значение | ||||
|
PPS305 |
PPS3010 |
PPS6010 |
PPS605 |
PPS3010HP | |
|
Пределы допускаемой дополнительной абсолютной погрешности воспроизведений и измерений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, А |
±0,0002-1уСТ | ||||
|
Пределы допускаемой дополнительной абсолютной погрешности воспроизведений и измерений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, В |
±0,0001- иуст | ||||
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 | ||||
П р и м е ч а н и я:
иуст(изм) - значение напряжения постоянного тока на выходе источника, установленное или измеренное по встроенному индикатору, В;
1уст(изм) - значение силы постоянного тока на выходе источника, установленное или измеренное по встроенному индикатору, А;
1) - При изменении тока нагрузки от 10 % до 100 % от верхнего предела установки;
2) - При изменении напряжения питания на ±10 % от номинального значения.
Таблица 3 - Метрологические характеристики источников модификаций PPS6010HP, PPS6020, PPS8010, PPS8020
|
Наименование характеристики |
Значение | |||
|
PPS6010HP |
PPS6020 |
PPS8010 |
PPS8020 | |
|
Диапазон воспроизведений и измерений напряжения постоянного тока, В |
от 0 до 60 |
от 0 до 60 |
от 0 до 80 |
от 0 до 80 |
|
Разрешение при воспроизведении и измерении напряжения постоянного тока, мВ |
10 |
10 |
10 |
10 |
|
Диапазон воспроизведений и измерений силы постоянного тока, А |
от 0 до 10 |
от 0 до 20 |
от 0 до 10 |
от 0 до 20 |
|
Разрешение при воспроизведении и измерении силы постоянного тока, мА |
1 |
1 |
1 |
1 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений и измерений напряжения постоянного тока, мВ |
±(0,001-иусКизм)+30) |
±(0,0005-иускизм) +20) |
±(0,0005^усхизм) +20) |
±(0,0005^усХизм)+20) |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений и измерений силы постоянного тока, мА |
±(0,001-1усКизм)+20) |
±(0,0005^1уст(изм)+10) |
±(0,0005<1уст(изм) +10) |
±(0,0005^1уст(изм)+20) |
|
Наименование характеристики |
Значение | |||
|
PPS6010HP |
PPS6020 |
PPS8010 |
PPS8020 | |
|
Нестабильность напряжения постоянного тока при изменении тока нагрузки1), мВ |
±30 |
±30 |
±30 |
±30 |
|
Нестабильность напряжения постоянного тока при изменении напряжения питания2), мВ |
±20 |
±20 |
±20 |
±20 |
|
Нестабильность силы постоянного тока при изменении напряжения на нагрузке, мА |
±30 |
±30 |
±30 |
±30 |
|
Нестабильность силы постоянного тока при изменении напряжения питания2), мА |
±20 |
±20 |
±20 |
±20 |
|
Уровень пульсаций выходного напряжения постоянного тока (Среднеквадратическое значение в полосе частот до 5 МГц), В, не более |
0,05 |
0,05 |
0,05 |
0,05 |
|
Наименование характеристики |
Значение | |||
|
PPS6010HP |
PPS6020 |
PPS8010 |
PPS8020 | |
|
Пределы допускаемой дополнительной абсолютной погрешности воспроизведений напряжения постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, В |
±0,0001-иуст | |||
|
Пределы допускаемой дополнительной абсолютной погрешности воспроизведений силы постоянного тока от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, А |
±0,0002-1уст | |||
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 | |||
П р и м е ч а н и я:
иуст(изм) — значение напряжения постоянного тока на выходе источника, установленное или измеренное по встроенному индикатору, В;
1уст(изм) - значение силы постоянного тока на выходе источника, установленное или измеренное по встроенному индикатору, А;
1) - При изменении тока нагрузки от 10 % до 100 % от верхнего предела установки;
2) - При изменении напряжения питания на ±10 % от номинального значения.
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная выходная мощность, Вт, для модификаций: - PPS305 - PPS3010, PPS6010 - PPS605, PPS3010HP, PPS6010HP - PPS6020, PPS8010, PPS8020 |
150 200 300 500 |
|
Параметры электрического питания, для модификаций: - PPS305, PPS3010, PPS6010, PPS605, PPS3010HP, PPS6010HP - напряжение переменного тока, В - частота переменного тока, Гц - PPS6020, PPS8010, PPS8020 - напряжение переменного тока, В - частота переменного тока, Гц |
от 200 до 240 от 45 до 65 от 100 до 240 от 45 до 65 |
|
Потребляемая мощность, Вт, не более |
600 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
226x82x142 |
|
Масса, кг, не более |
1,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от 0 до +40 90 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на корпус источников питания не предусмотрено.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник питания RGK PPS |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Кабель электропитания |
- |
1 шт. |
|
USB кабель |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе «Работа с прибором» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
«Источники питания RGK PPS. Стандарт предприятия».
