Газоанализаторы водорода SFTHC-300
| Номер в ГРСИ РФ: | 98268-26 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Guoyi (Beijing) Analytical Instrument Co., LTD, КИТАЙ |
Газоанализаторы водорода SFTHC-300 (далее - газоанализаторы) предназначены для измерений объемной доли водорода (H2) в газовой смеси с азотом в воздухе рабочей зоны.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98268-26 | ||||||
| Действует | по 16.04.2031 | ||||||
| Наименование | Газоанализаторы водорода | ||||||
| Модель | SFTHC-300 | ||||||
| Приказы |
№754 от
16.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 7a2bec9f-b891-27af-4225-8e0cee1becfd | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Guoyi (Beijing) Analytical Instrument Co., LTD, КИТАЙ, (No.1 Shunchuang Second Road) North of Wenhuaying Village, Shunyi District, Beijing
Поверка
| Методика поверки / информация о поверке |
МП-734-2025 ГСИ. Газоанализаторы водорода SFTHC-300. Методика поверки
(с 16.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98268-26: Описание типа
2026-98268-26.pdf
|
Скачать | 130.5 КБ | |
|
98268-26: Методика поверки
МП-734-2025
2026-mp98268-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Газоанализаторы водорода SFTHC-300 (далее - газоанализаторы) предназначены для измерений объемной доли водорода (H2) в газовой смеси с азотом в воздухе рабочей зоны.
Описание
Газоанализаторы являются автоматическими одноканальными приборами непрерывного действия.
Принцип действия газоанализаторов основан на термокондуктометрическом методе измерений, заключающемся в использовании зависимости теплопроводности анализируемой газовой смеси от содержания определяемого компонента.
Способ отбора пробы - принудительный (за счет избыточного давления в точке отбора проб или с помощью внешнего побудителя расхода).
Конструктивно газоанализаторы состоят из измерительного блока и металлического шкафа.
Металлический шкаф может изготавливаться в двух исполнениях: исполнение с кронштейном и стандартное исполнение. Исполнение с кронштейном изготовляется из углеродистой стали. Кронштейн позволяет крепить газоанализатор к вертикальной поверхности. Металлический шкаф в стандартном исполнении изготовляется из нержавеющей стали 316 и не предназначен для крепления к вертикальной поверхности. Металлический шкаф выполняет функцию защитного корпуса, внутри которого располагается измерительный блок и вспомогательное оборудование.
На лицевой панели измерительного блока расположены светодиодный цифровой дисплей, индикатор расхода анализируемой среды и органы управления. На задней панели измерительного блока расположены штуцеры для подключения газовой линии (нулевой газ, градуировочный газ, газ сравнения, сброс), трехпозиционный переключатель газовых линий, разъем для подключения светового шнура и разъемы для подключения внешних устройств. Общий вид газоанализаторов приведен на рисунке 1.
Газоанализаторы выполнены в общепромышленном исполнении и предназначены для установки в невзрывоопасных зонах.
Газоанализаторы оснащены следующими устройствами вывода информации:
- встроенный дисплей;
- унифицированный аналоговый токовый сигнал от 4 до 20 мА;
- релейные выходы (LOW, HIGH).
Нанесение знака поверки на газоанализаторы не предусмотрено.
Газоанализаторы имеют серийные номера, которые в виде буквенно-цифрового обозначения наносятся на идентификационные таблички методом фотохимпечати (рисунок 2), расположенные на боковой панели измерительного блока и на передней панели металлического шкафа.
Пломбирование от несанкционированного доступа не предусмотрено.
Место размещения идентификационной таблички
б) измерительный блок
а) металлический шкаф (стандартное исполнение)

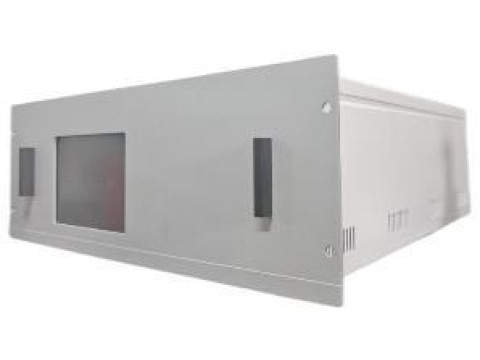

Рисунок 1 - Общий вид газоанализаторов
|
SFTHC-3OO | |
|
Напряжение: 230V 50HZ | |
|
1Д» МИ!' |
Мощность: 120W |
|
Серийный №.: Т08С1X0001 | |
|
Газоанализатор |
Дата производства: 25.07.2025 GLO71 |эс|пд: Ала'гОеэ hsiu-vjrn со LTD, Kxtai |
|
водорода |
(No 1 Sumner# д«оэпа r.w.i North of 'А'эш&>1пф ?н <?(.<?» suryl ОьЬ U i »j. Chi» |
Место нанесения серийного номера
Рисунок 2 - Идентификационная табличка
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО). ПО обеспечивает обработку данных об измеренных значениях содержания определяемого компонента, отображение его значений на дисплее, управление внутренними компонентами газоанализатора и их диагностику.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер ПО) |
3.ХХ |
|
Примечание - «ХХ» не имеет метрологической значимости и может принимать любое значение из диапазона от 00 до 99 | |
Технические характеристики
Таблица 2 - Основные метрологические характеристики газоанализаторов
|
Определяемый компонент |
Диапазон измерений объёмной доли определяемого компонента, % |
Пределы допускаемой основной погрешности измерений | ||
|
приведенная1), % |
относительная, % | |||
|
H2 (водород) |
от 0 до 100 |
от 0 до 3 включ. |
± 3 |
_ |
|
св. 3 до 100 |
_ |
± 3 | ||
|
1) Приведена к верхнему пределу поддиапазона измерений | ||||
Таблица 3 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Время установления показаний, Т09, с, не более |
30 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от +10 °С до +15 °С включ. и св. +25 °С до +30 °С, на каждые 5 °С, в долях от пределов допускаемой основной погрешности |
± 0,5 |
|
Предел допускаемой вариации выходного сигнала газоанализатора, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемого изменения показаний при непрерывной работе в течение 8 ч, в долях от пределов допускаемой основной погрешности |
± 0,5 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
30 |
|
Габаритные размеры (Высота^ШиринахДлина), мм, не более: - измерительного блока |
225x400x430 |
|
- металлического шкафа (стандартное исполнение) |
731x654x327 |
|
- металлического шкафа (с кронштейном) |
225x512x536 |
|
Масса, кг, не более: - измерительного блока |
13 |
|
- металлического шкафа (стандартное исполнение) |
70 |
|
- металлического шкафа (с кронштейном) |
50 |
|
Параметры электрического питания: - напряжение переменного тока тока, В |
от 209 до 231 |
|
- частота переменного тока, Гц |
от 50 до 60 |
|
Потребляемая электрическая мощность, Вт, не более |
120 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность (без образования конденсата), %, не |
от +10 до +30 |
|
более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
219000 |
|
Средний срок службы, лет, не менее |
25 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Комплектность поставки газоанализаторов приведена в таблице 6.
Таблица 6 - Комплект поставки газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор водорода |
SFTHC-300 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Технический паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Газовая установка» Руководства по эксплуатации.
Нормативные документы
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Стандарт предприятия Q/KL20.004 —2025.
