Комплексы аналитические на базе масс-спектрометра с индуктивно-связанной плазмой QioMS
| Номер в ГРСИ РФ: | 98269-26 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Hansel (Beijing) Instrument Со., LTD., КИТАЙ |
Комплексы аналитические на базе масс-спектрометра с индуктивно-связанной плазмой QioMS (далее - комплексы аналитические) предназначены для измерений содержания элементов и их отдельных изотопов в водных и органических растворах, металлах и сплавах, геологических, строительных, конструкционных материалах, продуктах питания, почвах, нефтепродуктах и в других жидких и твёрдых веществах и материалах.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98269-26 | ||||||
| Действует | по 16.04.2031 | ||||||
| Наименование | Комплексы аналитические на базе масс-спектрометра с индуктивно-связанной плазмой | ||||||
| Модель | QioMS | ||||||
| Приказы |
№754 от
16.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 3080796d-1d21-f86b-7468-957fd02b6aca | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Hansel (Beijing) Instrument Со., LTD., КИТАЙ, Floor 3, Building 5, No.5, Anxiang Street, Houshayu, Shunyi District, 101318 Beijing, P.R.
Поверка
| Методика поверки / информация о поверке |
МП 96-251-2025 ГСИ. Комплексы аналитические на базе масс-спектрометра с индуктивно-связанной плазмой QioMS. Методика поверки
(с 16.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98269-26: Описание типа
2026-98269-26.pdf
|
Скачать | 128.2 КБ | |
|
98269-26: Методика поверки
МП 96-251-2025
2026-mp98269-26.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Комплексы аналитические на базе масс-спектрометра с индуктивно-связанной плазмой QioMS (далее - комплексы аналитические) предназначены для измерений содержания элементов и их отдельных изотопов в водных и органических растворах, металлах и сплавах, геологических, строительных, конструкционных материалах, продуктах питания, почвах, нефтепродуктах и в других жидких и твёрдых веществах и материалах.
Описание
Принцип действия комплексов аналитических основан на определении отношения массы к заряду ионов, образующихся при ионизации атомов пробы в высокочастотной аргоновой индуктивно-связанной плазме, возбуждаемой высокочастотным электромагнитным полем.
Конструктивно комплексы аналитические представляют собой настольные приборы, включающие в себя систему ввода пробы (состоит из перистальтического насоса и распылительной камеры), источник ионов (блок плазменной горелки), интерфейс с системой конусов, систему ионной оптики, вакуумную систему, масс-анализатор, детектор ионов, управляющую электронику. Тип распылительной камеры зависит от исследуемых матриц, может быть циклонного типа и типа камеры Скотта.
Исследуемый образец в виде раствора с помощью перистальтического насоса подается в распылитель и затем в виде аэрозоля переносится потоком аргона в индуктивно-связанную плазму. Блок плазменной горелки снабжен видеокамерой для обеспечения визуального контроля индуктивно-связанной плазмы. Под действием высокой температуры вещества, содержащиеся в образце, испаряются, распадаются на атомы и ионизируются. Ионы проходят через систему конусов и ионной оптики, основной функцией которых является фокусировка ионов, придание им оптимальной кинетической энергии и отделение от фотонов и нейтральных частиц путем изменения траектории их движения сперва вниз параллельно изначальной линии движения ионов, а затем вверх на изначальную линию движения ионов (двойной сдвиг с возвращением на место). Колизионно-реакционная ячейка, установленная по пути следования оптики, служит для устранения мешающего влияния матрицы. Последние (выходные) линзы ионной оптики фокусируют поток положительных ионов на вход в масс-анализатор, где происходит разделение ионов в соответствии с отношением массы к заряду. Регистрация интенсивности ионного потока осуществляется с помощью вторичного электронного умножителя. Система ионной оптики, масс-анализатор и детектор ионов находятся в вакуумированной камере, вакуум в которой создается при помощи турбомолекулярного насоса.
Для создания предварительного вакуума комплексы аналитические комплектуются внешним форвакуумным насосом. Для охлаждения систем используется внешняя система охлаждения (рециркулятор). Управление работой комплексов аналитических происходит при помощи персонального компьютера с устанавливаемым специализированным программным обеспечением (далее - ПО).
Для устранения влияния интерференций комплексы аналитические могут работать с инертными или молекулярными газами: O2, NH3, H2, CH4 в режиме реакционной ячейки, He в режиме коллизионной ячейки.
Корпус комплексов аналитических изготавливается из металлических сплавов и пластмассы, окрашивается в цвета в соответствии с технической документацией изготовителя.
Каждый экземпляр комплексов аналитических имеет серийный номер. Серийный номер комплексов аналитических имеет буквенно-цифровой формат и наносится типографской печатью на самоклеящуюся этикетку, расположенную на боковой стенке корпуса комплекса аналитического, или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра комплекса аналитического, возможность прочтения и сохранность серийного номера в процессе эксплуатации.
Нанесение знака поверки на средство измерений не предусмотрено.

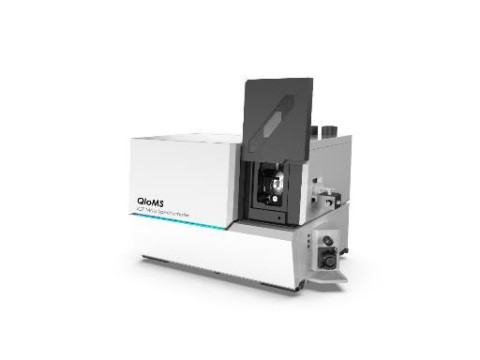

Общий вид комплексов аналитических и место нанесения этикетки с серийным номером на средство измерений представлено на рисунке 1. На рисунке 2 приведена этикетка.
Место нанесения этикетки с серийным номером
Рисунок 1 - Общий вид комплексов аналитических на базе масс-спектрометра с индуктивносвязанной плазмой QioMS и место нанесения этикетки с серийным номером
Product: inductively Coup red Plasma Mass Spectrometer
' U'O’vt- Serial Number:02AD01Q2
Povrer Supply: 220-240VAC 50/60Нг 30A Rated power.7000W Environment 1 emperature:16-28s C Environment Humidity 30-80% Rm Production Sate 2025 04 04
ISO 9001:2015
Manufacturer: nansel (Beijing) Instrument Co., LTD
Phone:400-100-7866
Address: Floor 3. Building 5, № 5, Anxlang Street,
Origin: Beijing, China
Houshayu, Sh-nyi District, 101318 Beijing, P.R. China
Рисунок 2 - Этикетка с серийным номером
Пломбирование комплексов аналитических не предусмотрено. Конструкция комплексов аналитических обеспечивает ограничение доступа к частям комплексов аналитических, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Комплексы аналитические оснащены ПО, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.
ПО имеет функцию электронного разбавления для корректировки сигнала, управления динамическим диапазоном и предотвращения насыщения детектора. Эта функция позволяет селективно уменьшать сигнал для мешающего или матричного иона, не прибегая к разбавлению пробы и не затрагивая сигналы измеряемых ионов.
ПО позволяет проводить количественный и полуколичественный анализ проб.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Идентификационные данные ПО комплексов аналитических приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
iTrace |
|
Номер версии ПО (идентификационный номер ПО) |
З.х.х.х.х* |
|
Цифровой идентификатор ПО |
_ |
|
* «х» - обозначение номера версии метрологически незначимой части ПО, может содержать буквенные и цифровые символы. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон анализируемых масс, а.е.м. |
от 2 до 300 |
|
Чувствительность*, (имп/с)/(мкг/дм3), не менее: - Li (7Li) |
25^103 |
|
- Be (9Be) |
7-103 |
|
- Со (59Со) |
105-103 |
|
- Cd (111Cd) |
20403 |
|
- In (115In) |
205403 |
|
- Ba (138Ba) |
150-103 |
|
- Pb (208Pb) |
130-103 |
|
Предел обнаружения*, нг/дм3, не более: - Li (7Li) |
1,0 |
|
- Be (9Be) |
0,8 |
|
- Со (59Со) |
1,5 |
|
- Cd (111Cd) |
0,8 |
|
- In (115In) |
1,0 |
|
- Ba (138Ba) |
5,0 |
|
- Pb (208Pb) |
10,0 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, % |
1,9 |
|
* В стандартном режиме |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Разрешающая способность на уровне 10 % высоты пика, а.е.м., не более |
0,8 |
|
Уровень фонового сигнала на массе 4,5 а.е.м., имп/с, не более |
1 |
|
Уровень фонового сигнала на массе 5 а.е.м., имп/с, не более |
5 |
|
Уровень фонового сигнала на массе 220 а.е.м., имп/с, не более |
5 |
|
Уровень фонового сигнала на массе 220,5 а.е.м., имп/с, не более |
5 |
|
Относительное изменение выходного сигнала за 2 часа непрерывной работы (долговременная стабильность выходного сигнала), % |
3 |
|
Относительная интенсивность сигнала оксидных ионов (140Ce16O+/140Ce+), %, не более |
2,5 |
|
Относительная интенсивность сигнала оксидных ионов (137Ba16O+/137Ba+), %, не более |
0,5 |
|
Относительная интенсивность сигнала двухзарядных ионов (137Ba++/137Ba+), %, не более |
3,0 |
|
Относительная интенсивность сигнала двухзарядных ионов (140Ce++/140Ce+), %, не более |
3,0 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50 |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
695 675 1020 |
|
Масса, кг, не более |
160 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % |
от +16 до +28 от 30 до 80 |
Знак утверждения типа
наносится на титульный лист руководства пользователя типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс аналитический на базе масс-спектрометра с индуктивно-связанной плазмой |
QioMS |
1 шт. |
|
Роботизированная станция подготовки проб* |
P3 |
1 шт. |
|
Система очистки (получения сверхчистых) кислот* |
S1 |
1 шт. |
|
Система очистки воды* |
- |
1 шт. |
|
Автосамплер* |
- |
1 шт. |
|
Раствор для настройки |
- |
1 шт. |
|
Руководство пользователя |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
* Опционально | ||
Сведения о методах измерений
приведены в разделе «Настройка методов анализа» документа «Комплексы аналитические на базе масс-спектрометра с индуктивно-связанной плазмой QioMS. Руководство пользователя».
Применение комплексов аналитических в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Росстандарта от 01.11.2019 г. № 2605 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в водных растворах»;
Приказ Росстандарта от 07.08.2023 г. № 1569 «Об утверждении Государственной поверочной схемы для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов»;
Техническая документация фирмы-изготовителя Hansel (Beijing) Instrument Со., LTD., Китай.
