Газоанализаторы стационарные ISD3000
| Номер в ГРСИ РФ: | 98275-26 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Chongqing Aurumsense Security Instrument System Co., LTD., КИТАЙ |
Газоанализаторы стационарные ISD3000 (далее - газоанализаторы) предназначены для измерений объемной доли горючих газов, водорода, кислорода, оксида углерода, вредных веществ в воздухе рабочей зоны и подачи предупредительной сигнализации о достижении установленных пороговых значений.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98275-26 | ||||||||||||
| Действует | по 16.04.2031 | ||||||||||||
| Наименование | Газоанализаторы стационарные | ||||||||||||
| Модель | ISD3000 | ||||||||||||
| Приказы |
№754 от
16.04.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9d14af09-9403-1631-0b20-c7f4cf3f8023 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Фирма «Chongqing Aurumsense Security Instrument System Co., LTD.»., КИТАЙ, No.7 Liming Road, Longxing Town, Yubei District, Chongqing, 401137
Поверка
| Методика поверки / информация о поверке |
МП-1079-2025 ГСИ. Газоанализаторы стационарные ISD3000. Методика поверки
(с 16.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98275-26: Описание типа
2026-98275-26.pdf
|
Скачать | 138.9 КБ | |
|
98275-26: Методика поверки
МП-1079-2025
2026-mp98275-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Газоанализаторы стационарные ISD3000 (далее - газоанализаторы) предназначены для измерений объемной доли горючих газов, водорода, кислорода, оксида углерода, вредных веществ в воздухе рабочей зоны и подачи предупредительной сигнализации о достижении установленных пороговых значений.
Описание
Принцип действия газоанализаторов определяется типом используемого сенсора:
- с термокаталитическим сенсором - термокаталитический - основан на тепловых эффектах протекающих химических реакций;
- с электрохимическим сенсором - электрохимический - основан на изменении электрических параметров электродов, находящихся в контакте с электролитом, в присутствии определяемого газа;
- с фотоионизационным сенсором - фотоионизационный - основан на ионизации молекул органических и неорганических веществ фотонами высокой энергии.
Сенсоры имеют встроенную флэш-память, в которой хранятся настроечные параметры, которые при подключении к газоанализатору автоматически считываются микропроцессором.
Корпус газоанализаторов изготавливается из алюминиевого сплава или нержавеющей стали.
Газоанализаторы являются стационарными одноканальными приборами непрерывного действия, выполняющими следующие функции:
- непрерывное измерение и цифровая индикация содержания контролируемого газа;
- сигнализация с помощью звуковых, световых и сигнальных индикаторов при достижении аварийного значения содержания газа;
- выдача унифицированного токового сигнала от 4 до 20 мА;
- выдача цифровых сигналов по протоколу HART;
- замыкание и размыкание контактов реле при достижении порогов срабатывания сигнализации;
- дистанционное управление настройками газоанализатора с помощью пульта дистанционного управления (ДУ).
Способ отбора пробы - диффузионный.
Газоанализаторы имеют жидкокристаллический монохромный цифровой дисплей с подсветкой, обеспечивающий отображение:
- результатов измерений содержания определяемого компонента, химическую формулу и единицы измерений;
- установленных значений порогов срабатывания сигнализации;
- состояния беспроводной связи.
Питание газоанализаторов осуществляется от источника напряжения постоянного тока номинальным напряжением 24 В в диапазоне от 18 до 30 В.
Общий вид газоанализаторов приведен на рисунке 1.
Пломбирование и нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер газоанализаторов наносится на шильд (рисунок 2), закрепленный на корпусе газоанализаторов в месте, указанном на рисунке 1, и имеет буквенно-цифровой формат. Способ нанесения маркировки - лазерная гравировка.
Место крепления шильда

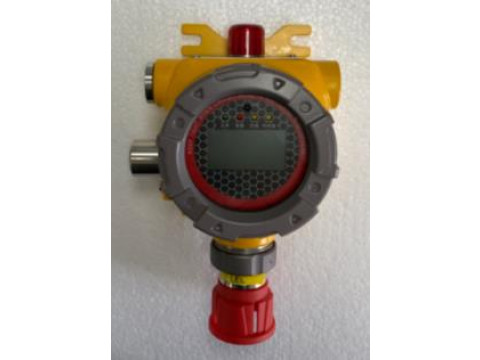

Рисунок 1 - Общий вид газоанализаторов стационарных ISD3000
1SD3OOO
Место нанесения заводского номера
Определяемый компонент
Пороги срабагынлния
Диапазон измерений
Заводской номер
Технические параметры 24VDC.
4~20mA+HART Дата изготовления
I смпсратура окружающего воздуха oi -40 до +70
Основные нарамс1ры
запрошено открывать крышку с помощью электричества
Взрывозашишенидя маркировка: Ex db I1C Тб Gb. Ex lb ПК' TKOU Ob Aurumscuse Security System Со 023-628751 90
Адрес No I Liming Hoad, Longxing I own. Yubei District, Chongqing, 40113/, China
Рисунок 2 - Шильд
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО) и имеют защиту ПО от преднамеренных или непреднамеренных изменений. ПО предназначено для отображения результатов измерения содержания определяемого компонента и состояния газоанализатора, для изменения конфигурации и калибровки газоанализатора.
Уровень защиты встроенного ПО «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ISD3000 |
|
Номер версии (идентификационный номер) ПО, не ниже |
4.1 |
|
Цифровой идентификатор ПО |
6b0a393d851b9c3508ff9f2bbb1f6eea |
Технические характеристики
Метрологические и основные технические характеристики газоанализаторов приведены в таблицах 2 - 6, показатели надежности - в таблице 7.
Таблица 2 - Метрологические характеристики газоанализаторов с термокаталитическим
сенсором
|
Определяемый компонент |
Диапазон измерений объемной доли (довзрывоопасной концентрации) определяемого компонента |
Пределы допускаемой основной приведенной1) погрешности, % |
Время установления показаний Т0,9, с, не более |
|
Метан СН4 |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±6 |
30 |
|
Этан C2H6 |
от 0 до 1,2 % (от 0 до 50 % НКПР) |
±6 |
30 |
|
Пропан C3H8 |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±6 |
30 |
|
н-бутан П-С4Н10 |
от 0 до 0,7 % (от 0 до 50 % НКПР) |
±6 |
30 |
|
2-метилпропан (изобутан) i-C4Hio |
от 0 до 0,65 % (от 0 до 50 % НКПР) |
±6 |
30 |
|
1) Приведенная погрешность нормирована к верхнему пределу диапазона измерений. | |||
Таблица 3 - Метрологические характеристики газоанализаторов с электрохимическим сенсором
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной приведенной1) погрешности, % |
Время установления показаний Т0,9, с, не более |
|
Кислород O2 |
от 0 до 25 % |
±3 |
30 |
|
Оксид углерода CO |
от 0 до 1000 млн-1 |
±5 |
25 |
|
Сероводород H2S |
от 0 до 100 млн-1 |
±8 |
30 |
|
Водород H2 |
от 0 до 1000 млн-1 |
±5 |
50 |
|
Аммиак NH3 |
от 0 до 1000 млн-1 |
±5 |
60 |
|
Диоксид серы SO2 |
от 0 до 100 млн-1 |
±8 |
40 |
|
1) Приведенная погрешность нормирована к верхнему пределу диапазона измерений. | |||
Таблица 4 - Метрологические характеристики газоанализаторов с фотоионизационным сенсором
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной приведенной1) погрешности, % |
Время установления показаний То,9, с, не более |
|
Бензол СбНб |
от 0 до 10 млн-1 |
±15 |
30 |
|
Метилбензол (толуол) C7H8 |
от 0 до 10 млн-1 |
±15 |
30 |
|
Этилбензол C8H10 |
от 0 до 10 млн-1 |
±15 |
30 |
|
1) Приведенная погрешность нормирована к верхнему пределу диапазона измерений. | |||
Таблица 5 - Дополнительные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от -40 °С до +15 °С включ. и св. +25 °С до +70 °С на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
±0,2 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
3 |
|
Габаритные размеры (ДхШхВ), мм, не более |
148x97x226 |
|
Масса, кг, не более: - в корпусе из алюминиевого сплава - в корпусе из нержавеющей стали |
1,65 3,8 |
|
Напряжение питания, В |
от 18 до 30 |
|
Условия эксплуатации газоанализаторов: - температура окружающего воздуха, °С - относительная влажность (без образования конденсата), % - атмосферное давление, кПа |
от -40 до +70 от 10 до 95 от 84 до 117 |
|
Маркировка взрывозащиты: - для газоанализаторов горючих газов - для газоанализаторов токсичных газов |
1Ex db IIC T6 Gb/Ex tb IIIC T80°C Db 1Ex db ib IIC T6 Gb/Ex tb ib IIIC T80°C Db |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP66 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
50000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации и технического паспорта типографским способом и на шильд газоанализатора методом лазерной гравировки.
Комплектность
Комплектность поставки газоанализаторов приведена в таблице 8.
Таблица 8 - Комплект поставки газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор стационарный |
ISD3000 |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Технический паспорт |
_ |
1 экз. |
|
Пульт ДУ1) |
_ |
1 шт. |
|
Монтажный кронштейн |
_ |
1 компл. |
|
1) Поставляется 1 шт. на партию. | ||
Сведения о методах измерений
приведены в разделе 4 «Использование по назначению» документа «Газоанализаторы стационарные ISD3000. Руководство по эксплуатации».
Нормативные документы
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ Р 52350.29.1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»;
ГОСТ IEC 60079-29-1-2013 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов»;
Стандарт предприятия Q/JXMS 008-2024 фирмы «Chongqing Aurumsense Security Instrument System Co., LTD.», Китай.
