Устройства сбора и передачи данных УСПД 3021
| Номер в ГРСИ РФ: | 98278-26 |
|---|---|
| Производитель / заявитель: | ООО "Неро Электроникс", Беларусь, Минская обл., Новодворский с/с |
Устройства сбора и передачи данных УСПД 3021 (далее - УСПД), в зависимости от исполнения, предназначены для измерения времени и синхронизации часов счетчиков электрической энергии, а также для сбора данных о потреблении ресурсов от счетчиков воды, газа, тепла, электрической энергии (далее - ПКУ), в том числе имеющих импульсные выходы (через специализированные радиомодемы), и передачи полученных данных по каналам связи различного вида на верхний уровень автоматизированных систем учета ресурсов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 98278-26 |
| Действует | с 14.04.2026 по 12.11.2030 |
| Наименование | Устройства сбора и передачи данных |
| Модель | УСПД 3021 |
| Модификации |
УСПД 3021-01 УСПД 3021-02 УСПД 3021-03 УСПД 3021-04 УСПД 3021-05 УСПД 3021-06 УСПД 3021-07 УСПД 3021-08 |
| Приказы |
№719 от
14.04.2026
— О признании результатов испытаний и утверждения типов средств измерений
|
| Идентификатор записи ФИФ ОЕИ | 349343d7-74d6-f1a3-fe81-b99e6cbe109a |
Производитель / Заявитель
ООО «Неро Электроникс», БЕЛАРУСЬ, 223016, Минская обл., Минский р-н, Новодворский с/с, д. Королищевичи, ул. Свислочская, 7-7, каб.7-4
Поверка
| Методика поверки / информация о поверке |
МРБ МП.4431-2025 Система обеспечения единства измерений Республики Беларусь. Устройства сбора и передачи данных УСПД 3021. Методика поверки.
(с 14.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Организации, проводящие первичную поверку |
Республиканское унитарное предприятие «Белорусский государственный институт метрологии»
(БЕЛАРУСЬ)
|
Поверители
Скачать
|
98278-26: Описание типа
2026-98278-26.pdf
|
Скачать | 3.6 MБ | |
|
98278-26: Методика поверки
МРБ МП.4431-2025
2026-mp98278-26.pdf
|
Скачать | 4 MБ | |
|
Свидетельство (сертификат)
2026-cr98278-26.pdf
|
Скачать | 669 КБ |
Описание типа
Назначение
Устройства сбора и передачи данных УСПД 3021 (далее - УСПД), в зависимости от исполнения, предназначены для измерения времени и синхронизации часов счетчиков электрической энергии, а также для сбора данных о потреблении ресурсов от счетчиков воды, газа, тепла, электрической энергии (далее - ПКУ), в том числе имеющих импульсные выходы (через специализированные радиомодемы), и передачи полученных данных по каналам связи различного вида на верхний уровень автоматизированных систем учета ресурсов.
Область применения - объекты промышленности, энергетики и жилищно-коммунального хозяйства.
Описание
УСПД, в зависимости от исполнения, имеют в своем составе следующие интерфейсы для обмена данными с ПКУ:
встроенное устройство радиосвязи малого радиуса действия (SRD), предназначено для приёма и передачи данных по радиоканалу, которое, в том числе, поддерживает протокол беспроводной передачи данных UNBp по СТБ 2686-2025. Устройство относится к неспецифическим радиосредствам, функционирующим в диапазоне частот 863,0-870,0 МГц с эффективной излучаемой мощностью сигнала не более 25 мВт, или 433,05-434,79 МГц с эффективной излучаемой мощностью сигнала не более 10 мВт;
PLC-модем, обеспечивающий обмен данными по проводной сети (технология Power Line Communication) в диапазоне частот 95-148,5 кГц при максимальном уровне выходного сигнала 116 дБ(мкВ);
интерфейс RS-485, предназначенный для проводного последовательного обмена данными с ПКУ.
УСПД, в зависимости от исполнения, имеют в своем составе следующие интерфейсы для обмена данными с верхним уровнем автоматизированных систем учета ресурсов:
Wi-Fi-интерфейс, обеспечивающий беспроводную передачу данных по локальной сети стандарта IEEE 802.11 b/g в диапазоне 2,4 ГГц;
Ethemet-интерфейс, реализующий проводное подключение со скоростью передачи данных до 100 Мбит/с;
радиоинтерфейс сотовой связи GPRS/EDGE/UMTS/LTE (далее - GSM), поддерживающий работу в сетях стандарта 2G/3G/4G.
—-~-.УСПД. в зависимости от используемых интерфейсов обмена данными с ПКУ и верхним уровнем, могут изготавливаться в нескольких исполнениях (см. Таблица 1).
Ведущий специалист по сертификации 000‘Неро Электронмкс* А.А.Чаяенко
Таблица 1 - Варианты исполнений УСПД
|
Исполнения |
Интерфейсы для обмена данными с ПКУ |
Интерфейсы для обмена данными с верхним уровнем |
Типы подключаемых ПКУ |
Количество ПКУ, подключаемых к УСПД |
|
УСПД 3021-01 |
SRD (до 2 шт.), PLC, RS-485 (до 2 шт.) |
GSM (до 2 шт.), Wi-Fi, Ethernet |
Счетчики электрической энергии |
до 1000 |
|
УСПД 3021-02 |
GSM (до 2 шт.), Ethernet |
до 1000 | ||
|
УСПД 3021-03 |
GSM (до 2 шт.), Wi-Fi |
до 1000 | ||
|
УСПД 3021-04 |
GSM, Wi-Fi, Ethernet |
до 1000 | ||
|
УСПД 3021-05 |
GSM, Ethernet |
до 1000 | ||
|
УСПД 3021-06 |
GSM, Wi-Fi |
до 1000 | ||
|
УСПД 3021-07 |
SRD (до 3 шт.), PLC, RS-485 (до 2 шт.) |
GSM (до 3 шт.), Wi-Fi, Ethernet (до 2 шт.) |
Счетчики электрической энергии, воды, газа, тепла |
до 40000 |
|
УСПД 3021-08 |
SRD (до 3 шт.), PLC, RS-485 (до 2 шт.) |
GSM (до 3 шт.), Wi-Fi, Ethernet (до 2 шт.) |
до 10000 |
Дата производства УСПД указана в последних шест и цифрах заводского номера, указанного на маркировочной табличке, в формате: «...ДДММГГ», где «ДД» - день производства УСПД, «ММ» - месяц производства УСПД, «ГГ» - год производства УСПД.
Для подключения к персональному компьютеру в режиме конфигурирования УСПД 3021-01 - УСПД 3021-06 имеют разъем microUSB.
Конструктивно корпус УСПД 3021-01 - УСПД 3021-06 состоит из трех частей: верхней, средней и нижней, В верхней части корпуса расположены: жидкокристаллический индикатор (ЖКИ) и индикатор подачи напряжения. В средней части корпуса расположен модуль связи, предназначенный для сбора, обработки, временного хранения и передачи данных коммерческого учёта по интерфейсам связи на верхний уровень автоматизированной системы учета ресурсов. В нижней части корпуса расположена клеммная колодка, предназначенная для подключения УСПД к сети питания, а также контакты для проверки суточного хода часов и подключения интерфейсов RS-485.
Исполнения УСПД 3021-07, УСПД 3021-08 представляют собой шкаф с кабельными гермовводами. Внутри шкафа могут быть установлены:
радиомодем 2575 (для УСПД 3021-07), радиомодем 2577 (для УСПД 3021-08);
УСПД 3021-01 - УСПД 3021-06 (в зависимости от требуемых интерфейсов связи для обмена данными с верхним уровнем автоматизированных систем учета ресурсов);
РОЕ-инжектор;
автоматические выключатели;
розетка для подключения РОЕ-инжектора;
преобразователь напряжения питания (опционально);
рфейсные антенны (опционально);
вспомогательное оборудование (опционально).
Ведущий специалист по сертификации ООО‘Неро электроникс» X.А.Чхленко
УСПД выполняют следующие основные функции:
измерение времени;
синхронизация времени УСПД с сервером точного времени;
синхронизация текущего времени в ПКУ (для счетчиков электрической энергии);
управление изменяемыми параметрами ПКУ (для счетчиков электрической энергии);
сбор данных и диагностической информации с ПКУ;
временное хранение собранной информации в энергонезависимой памяти;
передача собранной информации автоматически по расписанию или по запросу на верхний уровень автоматизированной системы учета ресурсов.
Исполнения УСПД 3021-07, УСПД 3021-08 дополнительно имеют GNSS-приемник (входит в состав радиомодемов 2575, 2577) для определения интервалов времени и геолокации расположения УСПД.
Встроенное программное обеспечение (далее - ПО) обеспечивает функционирование УСПД и является метрологически значимым. Доступ к изменению параметров встроенного ПО УСПД по интерфейсам связи защищён паролем.

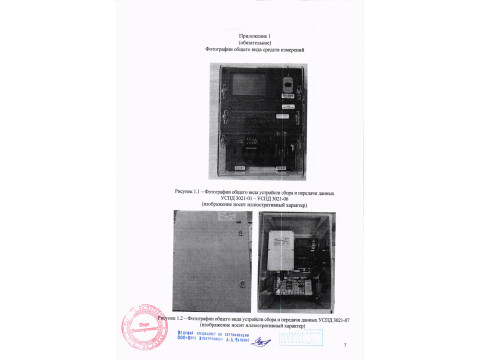

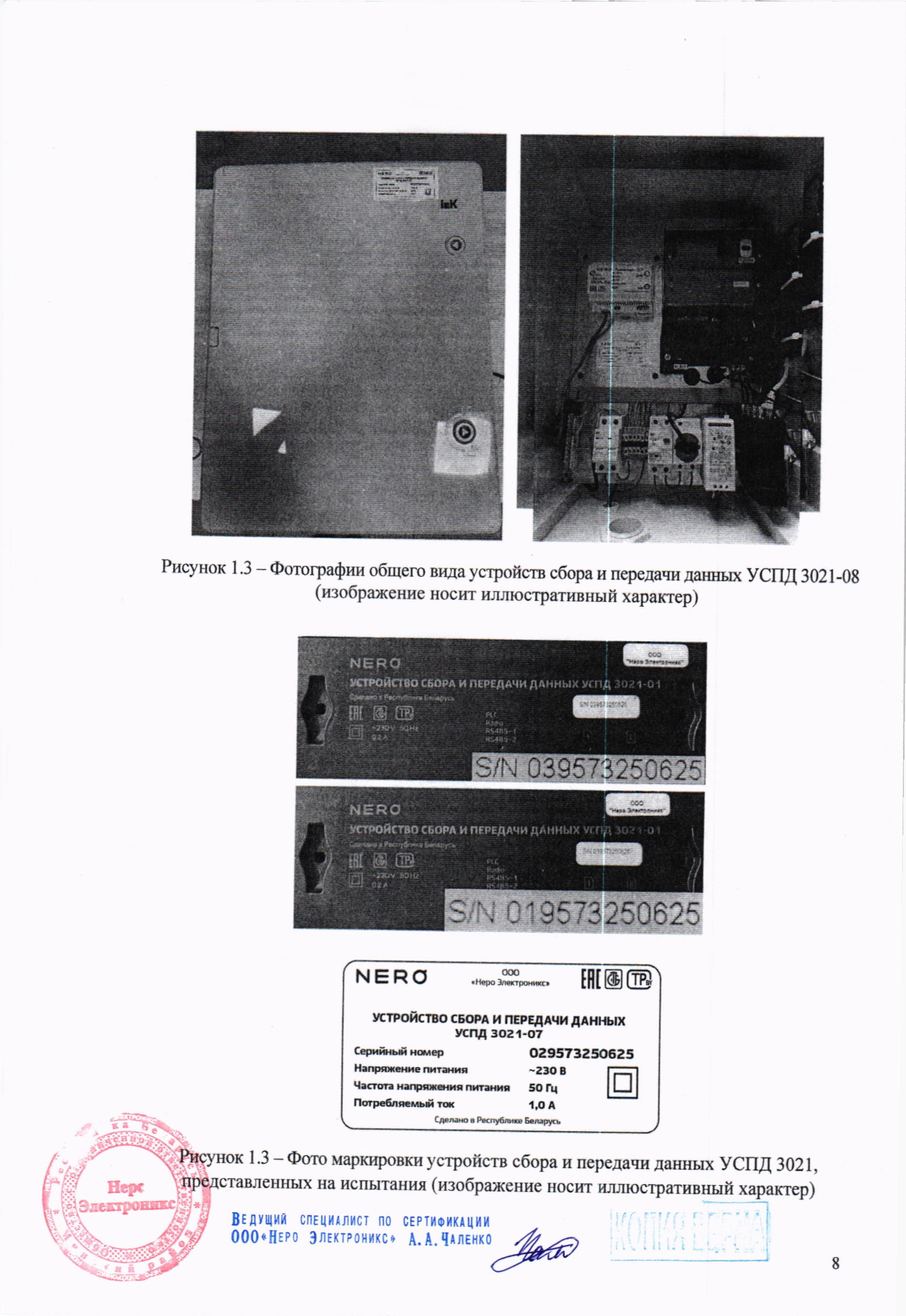

Фотографии общего вида средств измерений представлены в приложении 1.

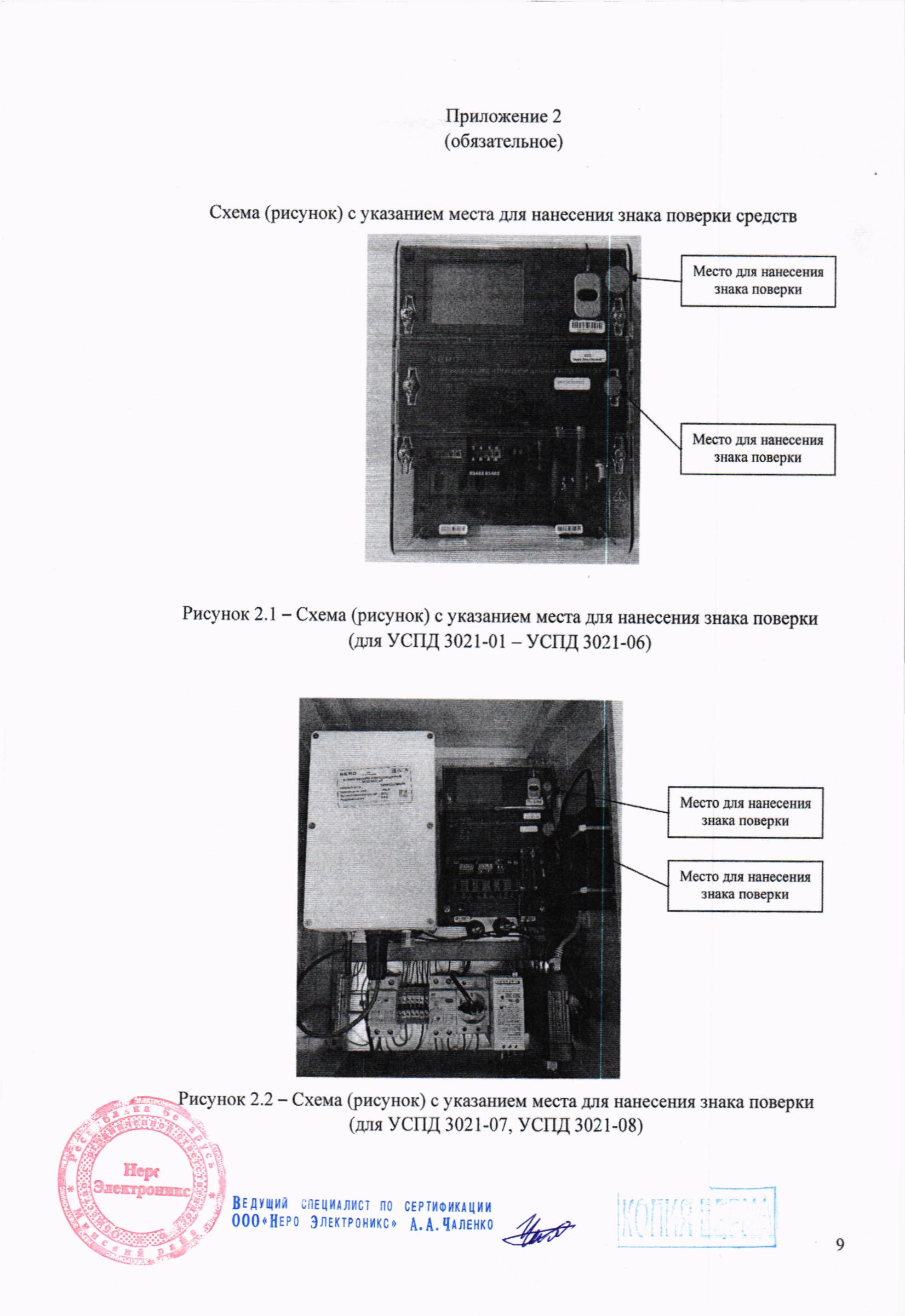

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

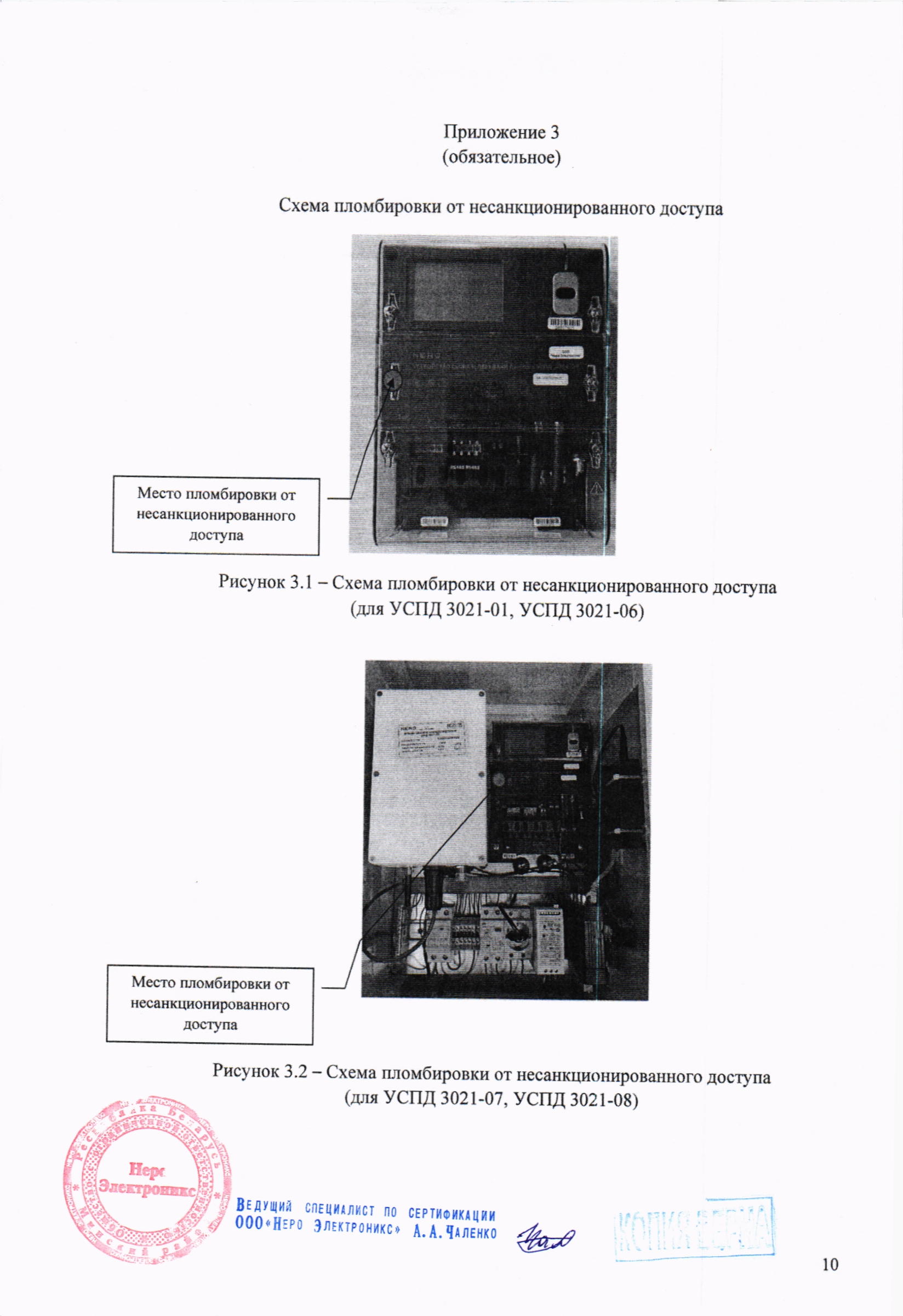

Схема пломбировки от несанкционированного доступа представлена
в приложении 3.
Обязательные метрологические требования: представлены в таблице 2.
Таблица 2
|
Наименование |
Значение |
|
Пределы допускаемой основной абсолютной погрешности суточного хода встроенных часов, с/сут |
±1,0 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 3.
Таблица 3
|
ж 1 1 |
Наименование |
Значение |
|
Периоды автоматического опроса ПКУ |
15; 30; 60 мин; 1; 2; 4; 8 ч; 1 сут; 1 мес | |
|
Встроенные интерфейсы связи (в зависимости от исполнения) |
RS-485, PLC, SRD, GSM, GNSS, microUSB, Wi-Fi, Ethernet | |
|
Время установления рабочего режима, мин, не более |
15 | |
|
Диапазон напряжений питания от источника переменного тока номинальной частотой 50 Гц, В |
от 184,0 до 264,5 | |
|
Потребляемая сила тока, А, не более: УСЦД 3021-01 - УСПД 3021 -06 УСФЙ021-07, УСПД 3021-08 |
0,2 1,0 | |
|
Диапазон температуры окружающего воздуха, соответствующий нормальным условиям, °C |
от 15 до 25 | |
|
. ППЛУ1!,ИЙ СПЕЦИАЛИСТ ПО СЕРТИФИКАЦИИ /7 000*НЗРО Электронике» А.А.Чаленко | ||
Окончание таблицы 3
|
Наименование |
Значение |
|
Рабочие условия эксплуатации: диапазон температуры окружающего воздуха, °C относительная влажность окружающего воздуха при 35 °C, %, не более |
от минус 40 до плюс 70 до 98 % |
|
Пределы допускаемой дополнительной абсолютной погрешности суточного хода встроенных часов при изменении температуры окружающей среды от нормальных условий на 1 °C в диапазоне рабочих условий, с/сут |
±0,2 |
|
Сохранение хода часов, архива данных и ведение календаря при отключении напряжения питания, лет, не менее |
10 |
|
Габаритные размеры, мм, не более: УСПД 3021-01 - УСПД 3021 -06 УСПД 3021-07, УСПД 3021-08 |
241x176x77 700x500x300 |
|
Масса, кг, не более: УСПД 3021-01 - УСПД 3021-06 УСПД 3021-07, УСПД 3021-08 |
1,9 8,0 |
|
Степень защиты, обеспечиваемая оболочками по ГОСТ 14254-2015: УСПД 3021-01 - УСПД 3021-06 УСПД 3021-07, УСПД 3021-08 |
IP51 IP54 |
|
Средняя наработка на отказ, ч, не менее |
100 000 |
|
Средний срок службы УСПД, лет, не менее |
10 |
Комплектность
Таблица 4
|
Наименование |
Кол-во |
Примечание |
|
Устройство сбора и передачи данных |
1 |
Исполнение определяется при заказе |
|
Элемент питания |
1 |
В составе изделия |
|
Внешняя антенна |
1-5 |
Количество зависит от исполнения и определяется заказом |
|
Формуляр |
1 | |
|
Руководство по эксплуатации |
1 |
Предоставляется по запросу в электронном виде |
|
Упаковка (индивидуальная)1,2 |
1 | |
|
Примечания: 1 Не предоставляются в поверку. 2 По требованию заказчика допускается отгрузка УСПД в транспортной таре. | ||
ср
нанесения знака утверждения типа средств измерений: знак утверждения типа измерений наносится на лицевую панель УСПД и на титульный лист
Ведущий специалист по сертификации ООО«Неро Электроникс» А. А.Чаленко Поверка осуществляется по МРБ МП.4431-2025 «Система обеспечения единства измерений Республики Беларусь. Устройства сбора и передачи данных УСПД 3021. Методика поверки».
Сведения о методах измерений
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений:
ТУ BY 808001034.025-2025 «Устройства сбора и передачи данных УСПД 3021. Технические условия»;
Технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);
Технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);
Технический регламент Республики Беларусь «Средства электросвязи. Безопасность» (ТР 2018/024/В Y);
методику поверки:
МРБ МП.4431-2025 «Система обеспечения единства измерений Республики Беларусь. Устройства сбора и передачи данных УСПД 3021. Методика поверки».
Перечень средств поверки: представлен в таблице 5.
Таблица 5__________________________________________________________________________
_________________ Наименование и тип средств поверки_____________________
Гигрометр психрометрический ВИТ-1________________________________________
Частотомер электронно-счетный 43-84__
Примечание - допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.
Идентификация программного обеспечения: представлена в таблице 6.
Таблица 6
|
Идентификационные данные |
Значение |
|
Номер версии (идентификационный номер ПО), не ниже |
1.109.0 |
|
Цифровой идентификатор ПО (контрольная сумма) |
6F3A58D79456B7C6A5F3696B64944329 |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
|
Примечание - допускается применение более поздних версий программного обеспечения, при условии, что, цифровой идентификатор ПО (контрольная сумма) останется без изменений. | |
Заключение о соответствии утвержденного типа средств измерений требованиям
технических нормативных правовых актов и/или технической документации производителя: Устройства сбора и передачи данных УСПД 3021 соответствуют иям технических условий ТУ BY 808001034.025-2025, ТР ТС 004/2011, 0/2011, ТР 2018/024/ВY.
ВЕДУЩИЙ СПЕЦИАЛИСТ ПО СЕРТИФИКАЦИИ 000*Не?о электронике» А.А.Чаленко
