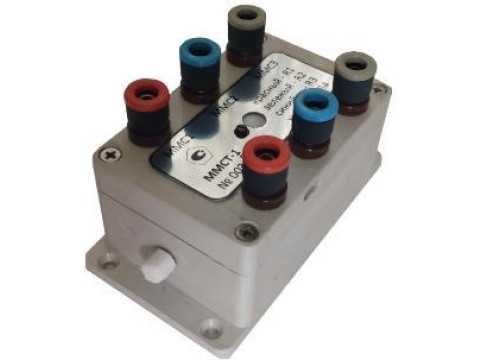

Меры электрического сопротивления постоянного тока многозначные термостатированные ММСТ-1
| Номер в ГРСИ РФ: | 98283-26 |
|---|---|
| Производитель / заявитель: | ФБУ "Красноярский ЦСМ", г. Красноярск |
Меры электрического сопротивления постоянного тока многозначные термостатированные ММСТ-1 (далее по тексту - ММСТ-1) предназначены для хранения, передачи единицы электрического сопротивления, а также воспроизведения, трех рядов дискретных значений сопротивлений постоянному току, одновременно, с помощью трех встроенных многозначных мер сопротивления постоянному току ММС1, ММС2 и ММС3. ММСТ-1 могут применяться для поверки и калибровки средств измерений в качестве рабочих средств измерений, разрядных рабочих эталонов 4-го разряда в соответствии с Приказом Росстандарта № 3456 от 30 декабря 2019 г. «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98283-26 | |||||||||||||||
| Действует | по 16.04.2031 | |||||||||||||||
| Наименование | Меры электрического сопротивления постоянного тока многозначные термостатированные | |||||||||||||||
| Модель | ММСТ-1 | |||||||||||||||
| Приказы |
№754 от
16.04.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 17f6ca2d-63ae-f522-9354-ea561cd98f77 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ФБУ «Красноярский ЦСМ»), РОССИЯ, 660064, Красноярский край, г. Красноярск, ул. Академика Вавилова, д. 1А
Поверка
| Методика поверки / информация о поверке |
18-18/049 МП ГСИ. Меры электрического сопротивления постоянного тока многозначные термостатированные ММСТ-1. Методика поверки
(с 16.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98283-26: Описание типа
2026-98283-26.pdf
|
Скачать | 172.4 КБ | |
|
98283-26: Методика поверки
18-18/049 МП
2026-mp98283-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Меры электрического сопротивления постоянного тока многозначные термостатированные ММСТ-1 (далее по тексту - ММСТ-1) предназначены для хранения, передачи единицы электрического сопротивления, а также воспроизведения, трех рядов дискретных значений сопротивлений постоянному току, одновременно, с помощью трех встроенных многозначных мер сопротивления постоянному току ММС1, ММС2 и ММС3. ММСТ-1 могут применяться для поверки и калибровки средств измерений в качестве рабочих средств измерений, разрядных рабочих эталонов 4-го разряда в соответствии с Приказом Росстандарта № 3456 от 30 декабря 2019 г. «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
Описание
Принцип действия ММСТ-1 основан на коммутации девяти блоков резисторов в термостате для воспроизведения трех рядов дискретных значений сопротивлений постоянному току.
Конструктивно ММСТ-1 собрана в пластмассовом корпусе, с шестью клеммами по две на каждую ММС на лицевой панели, разъемом USB Type-C для подключения питания 5 В от сетевого адаптера и клеммой заземления. На ММСТ-1 имеется кнопка включения и выключения, а также цветовой индикатор, показывающий цикличность воспроизведения четырех значений электрического сопротивления постоянному току для каждой из трех встроенных многозначных мер сопротивления по изменению цвета индикатора меры - красный, зеленый, синий и желтый.
Заводской номер в цифровом формате, состоящий из арабских цифр, наносится на табличку методом «металлофото» и расположен на лицевой панели меры.
Возможность нанесения знака поверки на ММСТ-1 предусмотрена. Для предотвращения несанкционированного доступа к узлам регулировки и элементам конструкции, на винт соединяющий крышку и корпус меры наносят оттиск знака поверки на пломбировочную мастику.

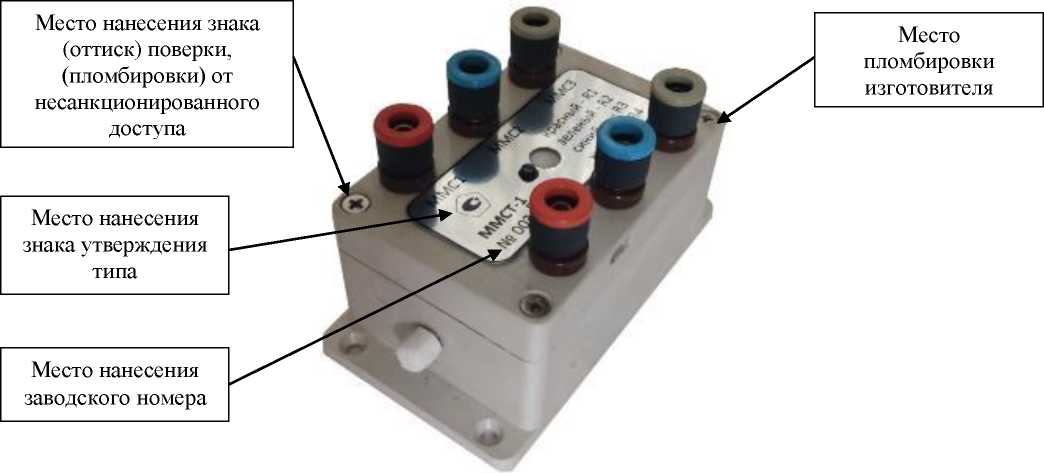

Общий вид ММСТ-1 с указанием мест пломбировки от несанкционированного доступа, места нанесения знака поверки (оттиск), места нанесения заводского номера, места нанесения знака утверждения типа, приведены на рисунке 1.
Рисунок 1 - Общий вид ММСТ-1 с указанием мест пломбировки, места нанесения знака утверждения типа, знака поверки, заводского номера
Программное обеспечение
ММСТ-1 имеет встроенное программное обеспечение (ПО). Программное обеспечение предназначено для управления коммутацией резисторов, визуализации на передней панели включенного режима и управления термостатом.
Влияние встроенного ПО учтено при нормировании метрологических характеристик ММСТ-1. Конструкция ММСТ-1 не предусматривает возможность внесения изменений в ПО и исключает возможность несанкционированного влияния на ПО и измерительную информацию, микроконтроллер прошит и заблокирован.
Механическая защита осуществляется путем пломбирования корпуса меры мастичной пломбой, место нанесения пломбы представлено на рисунке 1.
Идентификационные данные приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 соответствует уровню «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
V1.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Режим / Цвет индикатора |
Номинальное значение сопротивления, Ом |
Доверительная граница погрешности (Р=0,95) (пределы допускаемой относительной погрешности определения действительного значения сопротивления), % |
Предел допускаемой относительной нестабильности сопротивления за год, %, не более | ||
|
ММС1 |
ММС2 |
ММС3 | |||
|
красный - R1 |
604,54 |
600,00 |
558,36 |
±0,005 |
±0,01 |
|
зеленый - R2 |
630,00 |
600,00 |
692,53 | ||
|
синий - R3 |
841,67 |
500,00 |
842,39 | ||
|
желтый - R4 |
604,54 |
500,00 |
401,53 | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время выхода меры в режим термостатирования, мин, не более: - при температуре окружающего воздуха от +20 °С до +35 °С - при температуре окружающего воздуха от +5 °С до +20 °С |
15 30 |
|
Номинальное напряжение питания постоянного тока, В |
5 |
|
Допустимое отклонение номинального напряжения питания, % |
±10 |
|
Номинальный ток потребления, А, не более |
1 |
|
Номинальное напряжение питания сетевого адаптера при частоте 50 Гц, В |
220 |
|
Допустимое отклонение номинального напряжения питания сетевого адаптера при частоте 50 Гц, % |
±10 |
|
Габаритные размеры, мм, не более: - длина - высота - ширина |
125 70 80 |
|
Масса, кг, не более |
0,5 |
|
Средняя наработка на отказ, ч, не менее |
22 000 |
|
Средний срок службы, лет, не менее |
6 |
|
Условия эксплуатации: - температура окружающей воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +5 до +35 90 от 84 до 106 |
Знак утверждения типа
знак утверждения типа наносится на лицевую панель меры методом «металлофото», а также на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мера электрического сопротивления постоянного тока многозначная термостатированная |
ММСТ-1 |
1 шт. |
|
Адаптер питания (входное питание: 220 В 50 Гц переменное напряжение, выходное питание: 5 В постоянное напряжение, 1 А) с кабелем USB - USB Type-C |
- |
1 шт. |
|
Паспорт |
ММСТ-1 ПС |
1 экз. |
|
Руководство по эксплуатации |
ММСТ-1 РЭ |
1 экз. |
|
Упаковка |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 5 «Использование по назначению» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 30.12.2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 26.51.43-001-02567136-2025 «Меры электрического сопротивления постоянного тока многозначные термостатированные ММСТ-1. Технические условия».
