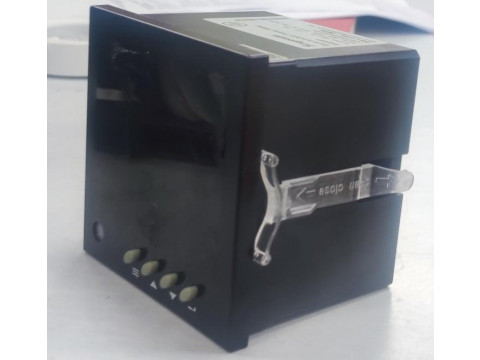

Измерители мощности многофункциональные MGA6P
| Номер в ГРСИ РФ: | 98290-26 |
|---|---|
| Производитель / заявитель: | Scheeberger Electric (Shanghai) Co., Ltd, КИТАЙ |
Измерители мощности многофункциональные MGA6P (далее по тексту - измерители) предназначены для измерений активной и реактивной электрической энергии и значений следующих параметров потребления электроэнергии: активной, реактивной мощности, действующих значений фазных и линейных напряжений, фазных токов, коэффициента мощности, частоты сети в трёхфазных трехпроводных или четырёхпроводных электрических сетях переменного тока. Измерители предназначены для эксплуатации в закрытых помещениях.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98290-26 | |||||||||
| Действует | по 16.04.2031 | |||||||||
| Наименование | Измерители мощности многофункциональные | |||||||||
| Модель | MGA6P | |||||||||
| Приказы |
№755 от
16.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | d3af9d23-9382-794c-38a1-a74b5357a036 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Scheeberger Electric (Shanghai) Co., Ltd, КИТАЙ, Workshop Al, Building 13, No.730 Qigang Road, Nangiao Town, Fengxian District, Shanghai
Поверка
| Методика поверки / информация о поверке |
РТ-МП-663-201/1.1-2025 ГСИ. Измерители мощности многофункциональные MGA6P. Методика поверки.
(с 16.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98290-26: Описание типа
2026-98290-26.pdf
|
Скачать | 204.6 КБ | |
|
98290-26: Методика поверки
РТ-МП-663-201/1.1-2025
2026-mp98290-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Измерители мощности многофункциональные MGA6P (далее по тексту - измерители) предназначены для измерений активной и реактивной электрической энергии и значений следующих параметров потребления электроэнергии: активной, реактивной мощности, действующих значений фазных и линейных напряжений, фазных токов, коэффициента мощности, частоты сети в трёхфазных трехпроводных или четырёхпроводных электрических сетях переменного тока. Измерители предназначены для эксплуатации в закрытых помещениях.
Описание
Принцип действия измерителей основан на аналого-цифровом преобразовании входных сигналов напряжения и силы переменного тока с последующей математической и алгоритмической обработкой измеренных величин. Полученные результаты измерений отображаются на дисплее измерителя, сохраняются в памяти измерителя и передаются через коммуникационный интерфейс в информационные системы и системы управления более высокого уровня.
Измерители относятся к классу микропроцессорных программируемых измерительновычислительных приборов, состоящих из электронного блока и встроенного в него программного обеспечения.
Измеритель состоит из первичных измерительных преобразователей напряжения и силы тока; быстродействующего микроконтроллера (содержащего АЦП, драйвер LED-дисплея, встроенные часы); светодиодного экрана; энергонезависимой памяти для хранения результатов измерений; интерфейса для локального обмена данными и параметрирования, блока питания, инфракрасного датчика для обнаружения человека.
Электрическое питание измерителя осуществляется через дополнительный вход питания подключаемый к сети напряжением постоянного или переменного токов.
Измеритель монтируется на вертикальную поверхность-щиток монтажного шкафа, с использованием входящих в комплект креплений.
Кнопки управления, расположенные на лицевой панели измерителя используются для переключения между данными, отображаемыми на дисплее.
Программирование измерителей и получение результатов измерений возможно тремя способами: непосредственно на измерителе с помощью функциональных кнопок, с помощью внешнего ПО, через интерфейс RS485 с использованием протокола Modbus RTU.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус измерителей наклеиванием этикетки.
Знак поверки на измерители не наносится.
Фотография общего вида измерителей с указанием места нанесения заводского номера представлена на рисунке 1. Пломбирование измерителей не предусмотрено.

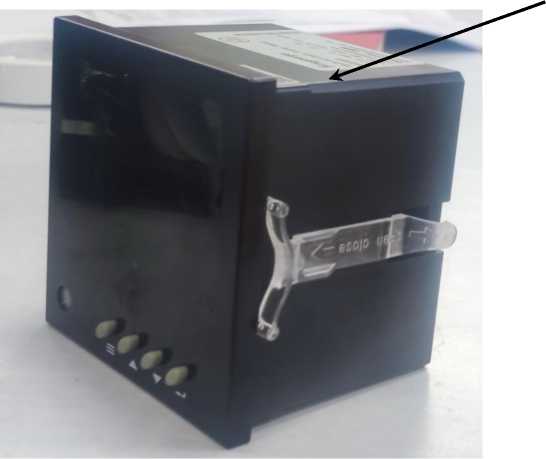

Рисунок 1 - Общий вид измерителей с указанием места нанесения заводского номера
Место нанесения заводского номера
Программное обеспечение
Измеритель имеет встроенное программное обеспечение (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией Р 50.2.077-2014.
Идентификационные неизменяемые данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные неизменяемые данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.59 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений действующего значения фазного напряжения переменного тока иф, В |
от 10 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений действующего значения фазного напряжения переменного тока иф, В |
±(0,002/Ux+0,0005/Um) |
|
Диапазон измерений действующего значения линейного (междуфазного) напряжения переменного тока Un, В |
от 10^3 до 300-^3 |
|
Пределы допускаемой абсолютной погрешности измерений действующего значения междуфазного напряжения переменного тока, В |
±(0,002/Ux+0,0005/Um) |
|
Наименование характеристики |
Значение |
|
Диапазон измерений действующего значения силы переменного тока, А |
от 0,003 до 6,00 |
|
Пределы допускаемой абсолютной погрешности измерений действующего значения силы переменного тока, А |
±(0,002-Ix+0,0005-Im) |
|
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,1 |
|
Диапазон изменений коэффициента мощности cos ф при котором измеряется активная мощность и активная электроэнергия |
от -1 до +1 |
|
Пределы допускаемой абсолютной погрешности измерений активной электрической мощности, Вт |
±(0,005-Px+0,00125-Pm) |
|
Пределы допускаемой абсолютной погрешности измерений реактивной электрической мощности, вар |
±(0,01-Qx+0,0025-Qm) |
|
Пределы допускаемой абсолютной погрешности измерений полной электрической мощности, В^А |
±(0,005^Sx+0,00125^Sm) |
|
Пределы допускаемой основной относительной погрешности измерений активной электрической энергии, % |
±1 |
|
Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии, % |
±2 |
|
Примечания 1) Ux (1х, cosфx, Px, Qx, Sx) - измеренные значения напряжения (силы переменного тока, коэффициента мощности, активной, реактивной, полной электрической мощности), в единицах измеряемой величины; 2) Um (Im, cosфm, Pm, Qm, Sm)- предел измеряемого значения напряжения переменного тока (силы переменного тока, коэффициента мощности, активной, реактивной, полной электрической мощности), в единицах измеряемой величины | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного/постоянного тока, В - частота переменного тока, Гц |
от 110 до 264 от 45 до 65 |
|
Потребляемая мощность, В^А, не более |
4 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -20 до +55 95 от 80 до 110 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: |
96x96x80 |
|
Масса, кг, не более |
0,3 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
86400 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель мощности многофункциональный |
MGA6P |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта.
Нормативные документы
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 10 сентября 2025 г. № 1932 «Об утверждении Государственного первичного эталона единиц электроэнергетических величин в диапазоне частот от 1 до 2500 Гц и Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
Измерители мощности многофункциональные MGA6P. Стандарт предприятия
