Уровнемеры магнитные UHZ-51
| Номер в ГРСИ РФ: | 98292-26 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | «Shanghai Tianmin Automation Instruments Co., Ltd.», КИТАЙ |
Уровнемеры магнитные UHZ-51 (далее - уровнемеры) предназначены для измерений уровня жидкости.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98292-26 | ||||||||||||
| Действует | по 16.04.2031 | ||||||||||||
| Наименование | Уровнемеры магнитные | ||||||||||||
| Модель | UHZ-51 | ||||||||||||
| Приказы |
№755 от
16.04.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | cd6f2053-f7c1-f90a-4d26-777251a15cf2 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
«Shanghai Tianmin Automation Instruments Co., Ltd.», КИТАЙ, No.510, Yutang Road, Songjiang, Shanghai
Поверка
| Методика поверки / информация о поверке |
РТ-МП-19-208-2026 ГСИ. Уровнемеры магнитные UHZ51. Методика поверки.
(с 16.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98292-26: Описание типа
2026-98292-26.pdf
|
Скачать | 386.2 КБ | |
|
98292-26: Методика поверки
РТ-МП-19-208-2026
2026-mp98292-26.pdf
|
Скачать | 958.6 КБ |
Описание типа
Назначение
Уровнемеры магнитные UHZ-51 (далее - уровнемеры) предназначены для измерений уровня жидкости.
Описание
Принцип действия основан на измерении перемещения поплавка в зависимости от изменения уровня жидкости в измерительной трубе, соединённой с резервуаром при помощи фланцевых соединений, что обеспечивает одинаковый уровень жидкости в трубе и резервуаре по принципу сообщающихся сосудов. Измерение осуществляется на основе определения положения поплавка с магнитом. Магнитное поле поплавка бесконтактно воздействует на элементы индикатора уровня измерительной трубы, поворачивая их на 180 градусов. Если уровень повышается, цвет элементов меняется с белого на красный и наоборот при понижении уровня.
Конструктивно уровнемер состоит из: поплавка, измерительной трубы, индикатора уровня и опционально аналогового датчика уровня (4 - 20) мА c протоколом HART.
Такая конструкция позволяет применять их для измерений уровня легковоспламеняющихся, взрывоопасных, коррозионно-токсичных жидкостей, в том числе под давлением и при высоких и низких температурах и отображать уровень для прямого считывания на месте.
Уровнемеры имеют боковое присоединение к резервуару или над резервуаром.
В зависимости от применения измерительная труба может быть изготовлена из различных материалов: сталь 304, 304L и 316, 316L, PTFE, PP, PVC.
Имеется возможность подключения сигнализаторов положения определённого уровня (реле).
Общий вид уровнемеров представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, а также знак утверждения типа наносятся на маркировочную табличку на корпус измерительной трубы. Макет маркировочной таблички показан на рисунке 2.
Место нанесения заводского номера и знака утверждения типа (маркировочная табличка)

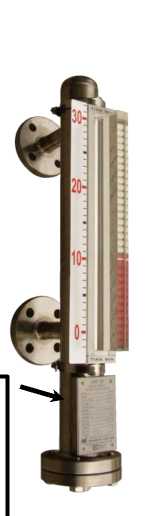

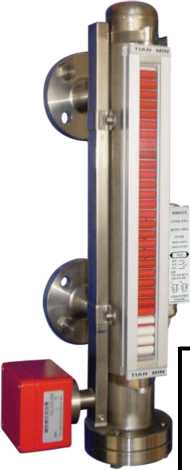

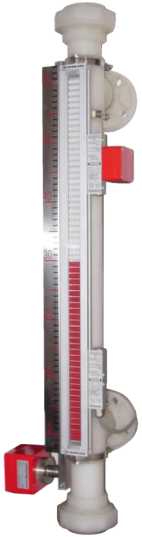

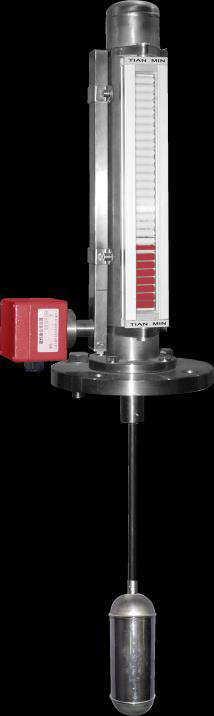

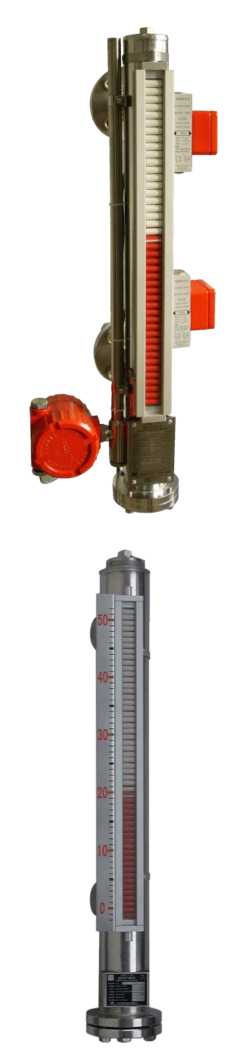

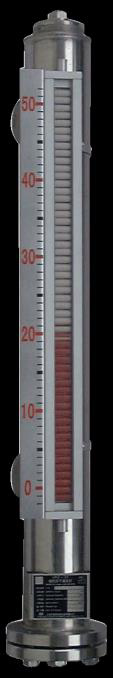

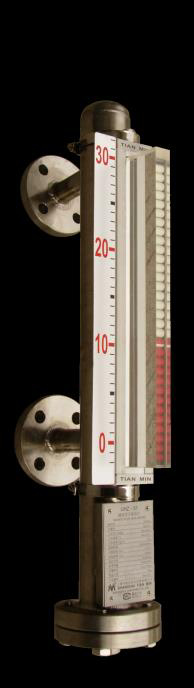

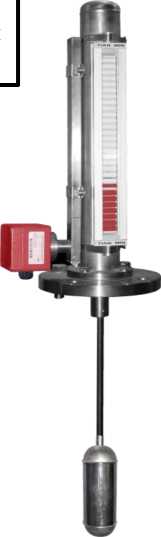

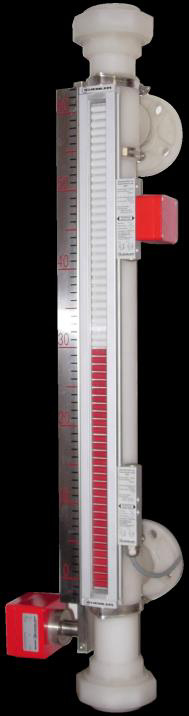

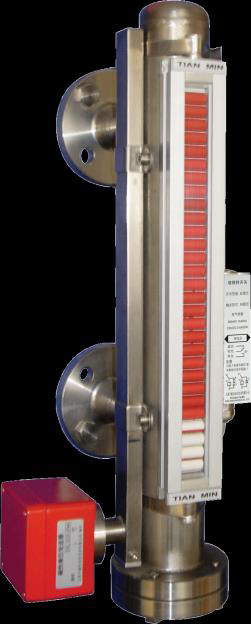

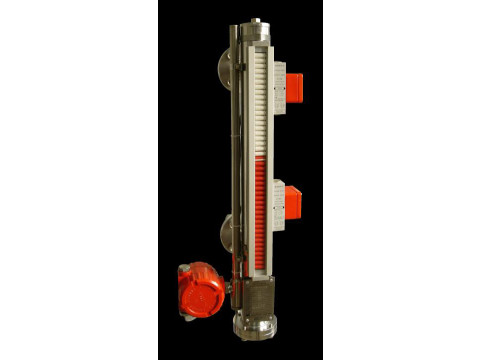

Рисунок 1 - Внешний вид уровнемеров магнитных UHZ-51
и указание мест нанесения заводского номера и знака утверждения типа

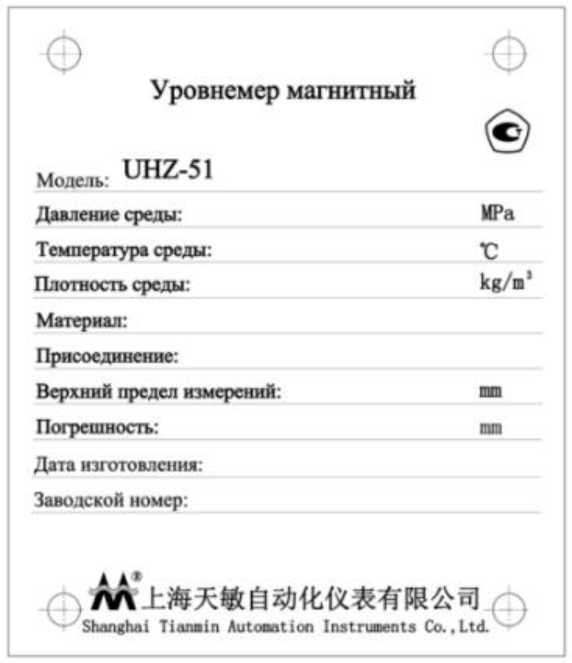

Рисунок 2 - Макет маркировочной таблички
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Верхний предел диапазона измерений уровня жидкости1), мм |
от 300 до 6000 |
|
Пределы допускаемой абсолютной погрешности измерений уровня, мм |
±10 |
|
1) Указано на маркировочной табличке и в паспорте. | |
Таблица 2 - Технические характеристики
|
Наименование параметра |
Значение |
|
Давление измеряемой среды1), МПа, не более |
16 |
|
Диапазон температур измеряемой среды1), °С |
от -45 до +350 |
|
Плотность среды1), кг/м3 |
от 400 до 2000 |
|
Напряжение питания, В - постоянного тока - переменного тока |
от 11 до 30 от 180 до 250 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +70 |
|
1) Указано на маркировочной табличке и в паспорте. | |
Таблица 3 - Показатели надёжности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
90 000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку уровнемера лазерной гравировкой.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер магнитный |
UHZ-51 |
1 шт. |
|
Руководство по эксплуатации1) |
TM-SMS-2025A |
1 экз. |
|
Паспорт |
SHTM-TP-01212-6095 |
1 экз. |
|
1) Допускается поставлять один экземпляр руководства по эксплуатации в один адрес отгрузки. | ||
Сведения о методах измерений
приведены в разделе 1 руководства по эксплуатации TM-SMS-2025A РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»
Техническая документация «Shanghai Tianmin Automation Instruments Co., Ltd.», Китай
