Уровнемеры магнитные BNA
| Номер в ГРСИ РФ: | 98295-26 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | Фирма "Shanghai KSR-Kuebler Automation Instrument Co., Ltd.", Китай |
Уровнемеры магнитные BNA (далее - уровнемеры) предназначены для измерений уровня жидких сред.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98295-26 | |||||||||
| Действует | по 16.04.2031 | |||||||||
| Наименование | Уровнемеры магнитные | |||||||||
| Модель | BNA | |||||||||
| Приказы |
№755 от
16.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | a8d1297b-ff9d-161f-c5ef-b9219585f307 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Shanghai KSR-KUEBLER Automation Instrument Co., Ltd., КИТАЙ, 201613, No. 1, Lane 399 Zhongchuang Road, Songjiang, Shanghai P.R.
Поверка
| Методика поверки / информация о поверке |
РТ-МП-2082-208-2025 ГСИ. Уровнемеры магнитные BNA. Методика поверки.
(с 16.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98295-26: Описание типа
2026-98295-26.pdf
|
Скачать | 116.9 КБ | |
|
98295-26: Методика поверки
РТ-МП-2082-208-2025
2026-mp98295-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Уровнемеры магнитные BNA (далее - уровнемеры) предназначены для измерений уровня жидких сред.
Описание
Принцип действия уровнемеров основан на измерении перемещения поплавка с магнитом в зависимости от изменения уровня жидкости в байпасной трубе, соединенной с резервуаром или технологическим аппаратом с помощью фланцевых соединений, образуя систему сообщающихся сосудов. Измерение уровня жидкости осуществляется при помощи магнитного роликового индикатора, который состоит из металлического профиля с трубкой, внутри которой расположены магнитные ролики (флажки) и шкалы, закрепленной на профиле неразъемным способом. При изменении уровня, поплавок воздействует на ролики заставляя их повернуться вокруг своей оси. Отслеживание уровня осуществляется визуально, по оцифрованной шкале, закрепленной на индикаторе.
Для сигнализации предельных значений уровня измеряемой среды уровнемеры могут оснащаться магнитными выключателями.
Уровнемеры состоят из:
- выносной направляющей байпасной трубы с патрубками для присоединения сбоку к резервуару или технологическому аппарату. Внутри трубы установлен магнитный поплавок;
- индикатора с магнитными роликами и оцифрованной шкалой для визуального отслеживания уровня;
- одного или нескольких конечных магнитных выключателей, для сигнализации предельных и промежуточных положений магнитного поплавка.
Сокращённое условное обозначение и серийный номер уровнемера в буквенноцифровом формате наносятся на информационную табличку, размещенную на байпасной трубе методом лазерной гравировки.

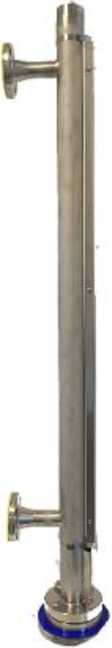

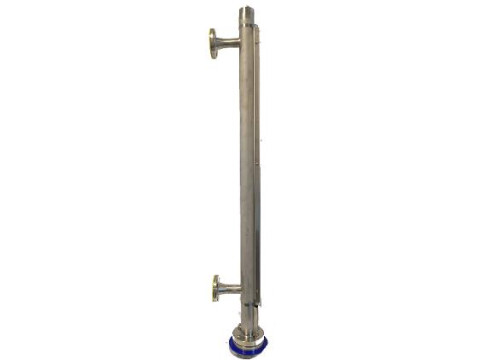

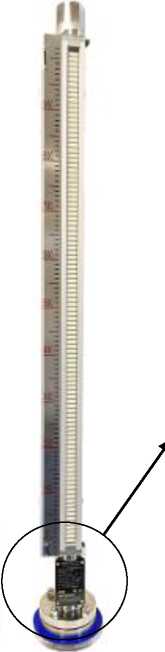

О бщий вид уровнемеров представлен на рисунке 1. В зависимости от варианта исполнения уровнемера конструкция его корпуса, присоединений, навесного оборудования может отличаться от представленных на рисунке 1.

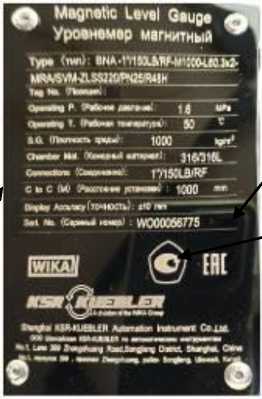

Место нанесения знака утверждения типа и серийного номера
Рисунок 1 - Общий вид уровнемеров магнитных BNA и место нанесения знака утверждения типа и заводского номера на информационную табличку
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон* измерений уровня, мм |
от 150 до 6000 |
|
Пределы допускаемой абсолютной погрешности измерений уровня для магнитного роликового указателя |
±10 |
|
* - конкретное значение определяется заказом и записывается в паспорт на уровнемер | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры измеряемой среды: - диапазон температур °С - диапазон рабочего давления, МПа - диапазон плотностей, кг/м3 |
от -196 до +450 от -0,1 до 25 от 400 до 2000 |
|
Диапазон температур окружающего воздуха, °С |
от -40 до +60 |
|
Габаритные размеры (ДхШхВ), м, не более |
6,5х1х0,5 |
|
Масса уровнемера, кг, не более |
50 |
|
конкретные значения технических характеристик определяются заказом и записываются в паспорт на уровнемер | |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
25 |
Знак утверждения типа
наносится на информационную табличку, закрепленную на байпасной трубе, методом гравировки и на титульный лист паспорта и руководства по эксплуатации печатным способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Уровнемер магнитный |
BNA |
1 шт. |
В соответствии с заказом |
|
Паспорт |
- |
1 экз. | |
|
Руководство по эксплуатации |
V.BNA.1.0/01.2026 |
1 экз. |
Допускается поставлять один экземпляр в один адрес отгрузки |
Сведения о методах измерений
приведены в р. 1 «Принцип действия» руководства по эксплуатации V.BNA.1.0/01.2026.
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3459 Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов
Стандарт предприятия Shanghai KSR-KUEBLER Automation Instrument Co., Ltd., КИТАЙ
Другие Уровнемеры
