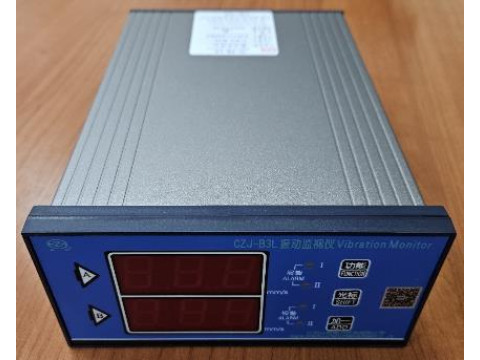

Анализаторы вибрации CZJ-B3L
| Номер в ГРСИ РФ: | 98298-26 |
|---|---|
| Производитель / заявитель: | Jiangyin Zhonghe Electrical Power Instrument Co., Ltd., КИТАЙ |
Анализаторы вибрации CZJ-B3L (далее - анализаторы) предназначены для измерений сигналов виброскорости, поступающих от внешних датчиков.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98298-26 | |||||||||
| Действует | по 16.04.2031 | |||||||||
| Наименование | Анализаторы вибрации | |||||||||
| Модель | CZJ-B3L | |||||||||
| Модификации |
CZJ-B3L – A□□-B□□-D□□, где A □□ – диапазон измерений B □□ – тип подключаемого датчика D □□ – задержка сигнализации |
|||||||||
| Приказы |
№755 от
16.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 33f5dfb2-99d5-93b4-58f7-de1ad29baded | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Jiangyin Zhonghe Electrical Power Instrument Co., Ltd., КИТАЙ, No. 6, Lane 149, Qishan Road, Chengjiang Street, Jiangyin City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1987-204-2025 ГСИ. Анализаторы вибрации CZJ-B3L. Методика поверки.
(с 16.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98298-26: Описание типа
2026-98298-26.pdf
|
Скачать | 150 КБ | |
|
98298-26: Методика поверки
РТ-МП-1987-204-2025
2026-mp98298-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Анализаторы вибрации CZJ-B3L (далее - анализаторы) предназначены для измерений сигналов виброскорости, поступающих от внешних датчиков.
Описание
Принцип действия анализаторов основан на измерении и обработке сигналов, поступающих от датчиков виброскорости и сравнении полученных значений с установленными уровнями срабатывания (уставками).
Анализаторы представляют собой 2-х канальный измерительный прибор, заключенный в алюминиевый корпус с органами управления и устройством индикации, расположенными на лицевой панели, клеммами для подключения датчиков, клеммами токового выхода и клеммами сигнализации на задней панели.
Общий вид анализаторов представлен на рисунке 1.
Анализаторы не подлежат пломбированию.
Заводской номер анализаторов в буквенно-цифровом формате наносится на корпус методом наклейки.
Нанесение знака поверки на средство измерений не предусмотрено.
Структура исполнений анализаторов CZJ-B3L, приведена на схеме 1:
CZJ-B3L - Aoo-Boo-Doo
где:
A □□ - диапазон измерений
01: (0-10,0) мм/с;
02: (0-20,0) мм/с;
03: (0-30,0) мм/с
B □□ - тип подключаемого датчика
01: SZ-6AB02; SZ-6BB03; SZ-4V
04: SZ-4HB06; SZ-6i
D □□ - задержка сигнализации
01: 0,1 с;
02: 1 с;
03: 3 с
•Название: Анализатор вибрации
•Модель: CZJ-B3L-A02-B01-D02
«Номер: ХН24108083__________
•Контролёр: V\(pass) •Дата проверкУ 28.04.2025
•Тел.: 86-0510-8^96963 86290133
•Факс: 86-0510-эУ85099 86296012
Jiangyin ZlVnghe Electrical Power Instilment Co.,Ltd.
Место нанесения заводского номера

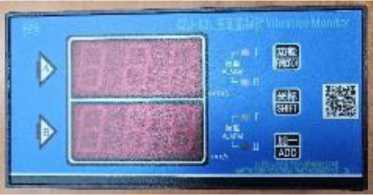

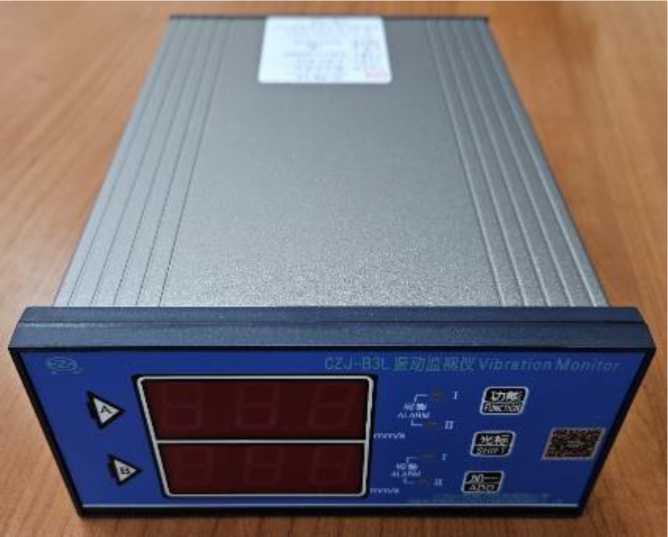

Рисунок 1 - Общий вид анализаторов CZJ-B3L
Программное обеспечение
Программное обеспечение (ПО) анализаторов CZJ-B3L служит для обработки и визуализации информации.
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.
Таблица 1 - Идентификационные данные ПО анализаторов CZJ-B3L.
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CZJ-B3 |
|
Номер версии (идентификационный номер) ПО |
не ниже CZJ-B3-B-3.hex |
|
Цифровой идентификатор ПО |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений среднеквадратических значений (далее - СКЗ) виброскорости, мм/с |
от 1 до 30 |
|
Диапазон рабочих частот, Гц |
от 10 до 1000 |
|
Пределы основной относительной погрешности измерений виброскорости, % |
±5 |
|
Наименование характеристики |
Значение |
|
Диапазон значений выходного тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности формирования выходного сигнала, % |
±2 |
|
Пределы допускаемой дополнительной погрешности измерений СКЗ виброскорости и погрешности формирования выходного сигнала в диапазоне рабочих температур, % |
±1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +50 |
|
Напряжение питания переменного тока, В |
от 85 до 264 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
230х160х80 |
|
Масса, г, не более |
2000 |
Знак утверждения типа
наносится на титульный лист паспорта методом печати или наклейки.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализаторы вибрации |
CZJ-B3L |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
Сведения о методах измерений
приведены в разделе 5.3 «Устройство и принцип работы» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Приказ Росстандарта № 2091 от 01.10.2018 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А
Стандарт предприятия на анализаторы вибрации CZJ-B3L
