Комплекс программно-аппаратный ЭЛСАР-РМ-701
| Номер в ГРСИ РФ: | 98308-26 |
|---|---|
| Производитель / заявитель: | ООО "Комита Автоматизация", г. Санкт-Петербург |
Комплекс программно-аппаратный ЭЛСАР-РМ-701 предназначен для измерений электрических сигналов от первичных преобразователей в виде силы постоянного электрического тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98308-26 | ||||||
| Наименование | Комплекс программно-аппаратный | ||||||
| Модель | ЭЛСАР-РМ-701 | ||||||
| Приказы |
№769 от
17.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 12d66079-4d2a-8697-2189-ac45a621543b | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Комита Автоматизация», РОССИЯ, 194352, г. Санкт-Петербург, вн. тер. г. муниципальный округ Сергиевское, аллея Придорожная, д. 8, литера А, помещ. 433
Поверка
| Методика поверки / информация о поверке |
РТ-МП-93-442-2026 ГСИ. Комплекс программно-аппаратный ЭЛСАР-РМ-701. Методика поверки
(с 17.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98308-26: Описание типа
2026-98308-26.pdf
|
Скачать | 164.5 КБ | |
|
98308-26: Методика поверки
РТ-МП-93-442-2026
2026-mp98308-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Комплекс программно-аппаратный ЭЛСАР-РМ-701 предназначен для измерений электрических сигналов от первичных преобразователей в виде силы постоянного электрического тока.
Описание
Конструктивно комплекс программно-аппаратный ЭЛСАР-РМ-701 выполнен в виде металлического ящика, внутри которого размещены модуль центрального процессора, модули ввода-вывода аналоговых и дискретных сигналов, модули питания, релейные модули и колодки для подключения входных сигналов от первичных преобразователей и исполнительных устройств.
Принцип действия комплекса программно-аппаратного ЭЛСАР-РМ-701 основан на приеме сигналов, поступающих от различных первичных преобразователей, измерений и обработке их и выработке соответствующих запрограммированной задаче управляющих сигналов для исполнительных устройств.
К данному типу средства измерений относится комплекс программно-аппаратный ЭЛСАР-РМ-701 с заводским номером 0059 (далее - ПАК).
Нанесение знака поверки на ПАК не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен методом типографской печати на маркировочную табличку (рисунок 1), прикреплённую к металлическому ящику.
Общий вид средства измерений представлен на рисунке 2.
Рисунок 1 - Вид маркировочной таблички

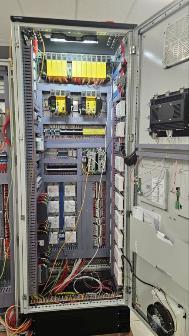

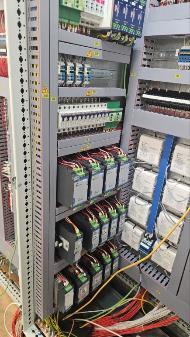

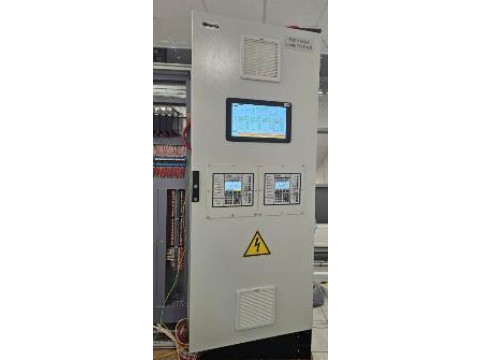

Рисунок 2 - Общий вид средства измерений
Пломбирование средства измерений не предусмотрено.
Программное обеспечение
Программное обеспечение ПАК состоит из:
- программного обеспечения автоматизированного рабочего места (далее - АРМ);
- программного обеспечения панели резервного управления (далее - ПРУ);
- программного обеспечения программируемого логического контроллера (далее - ПЛК): базовое, системное и встроенное программное обеспечение ПЛК.
Программное обеспечения АРМ, программное обеспечение ПРУ выполняют функции диспетчеризации и отображения информации.
Базовое и системное программное обеспечение ПЛК выполняет функции управления контроллером и реализации алгоритмов управления.
Программное обеспечение АРМ, программное обеспечение ПРУ, базовое и системное программное обеспечение ПЛК относятся к автономной части программного обеспечения и не являются метрологически значимой частью программного обеспечения. Автономная часть программного обеспечения устанавливается на контроллер и АРМ оператора.
Встроенная (метрологическая значимая) часть программного обеспечения является фиксированной и может быть изменена только на предприятии изготовителя.
Уровень защиты программного обеспечения «высокий» в соответствии с рекомендацией Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RegulRTS |
|
Номер версии (идентификационный номер) ПО |
_ |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
_ |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной (к диапазону) погрешности измерений силы постоянного тока, % |
±0,1 |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока частотой 50 Гц, В - напряжение постоянного тока, В |
230 (±10 %) 220 (±10 %) |
|
Условия эксплуатации: - температура окружающей среды, оС - относительная влажность, %, не более |
от +5 до +50 80 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации, паспорта, и табличку, прикреплённую к металлическому ящику (рисунок 1).
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс программно-аппаратный |
ЭЛСАР-РМ-701 |
1 шт. |
|
Руководство по эксплуатации |
ЛСНР.421457.701 РЭ |
1 экз. |
|
Паспорт |
ЛСНР.421457.701 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Подготовка ПАК ЭЛСАР-РМ-701 к использованию» руководства по эксплуатации ЛСНР.421457.701 РЭ.
Нормативные документы
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
ТУ 28.99.39-007-95646472-2025 «Комплекс программно-аппаратный ЭЛСАР-РМ-701 (ПАК ЭЛСАР-РМ-701). Технические условия».
