Сигнализаторы термохимические Щит-2
| Номер в ГРСИ РФ: | 9831-89 |
|---|---|
| Производитель / заявитель: | АП "Харьковское ОКБ автоматики", Украина, г.Харьков |
|
9831-89: Описание типа
2026-9831-89.pdf
|
Скачать | 160.7 КБ |
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 9831-89 |
| Наименование | Сигнализаторы термохимические |
| Модель | Щит-2 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c7abf98c-5f5a-e2b5-7df5-c16717d1288d |
| Год регистрации | 1997 |
| Общие данные | |
|---|---|
| Источник информации | 92-91г с.100 |
| Технические условия на выпуск | ТУ 6-88 5В1.550.046 ТУ |
| Класс СИ | 31.01 |
| Год регистрации | 1997 |
| Страна-производитель | Украина |
| Примечание | Заменен в 1997 г. на 9831-97 |
| Центр сертификации СИ | |
| Наименование центра | - |
| Телефон | () |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | нет |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 12 от 09.09.97 п.17 |
Производитель / Заявитель
АП "Харьковское ОКБ автоматики", УКРАИНА, г.Харьков
Украина
Поверка
| Методика поверки / информация о поверке |
МИ 662-84 ГСИ. Сигнализаторы горючих газов и паров термохимические ЩИТ-2. Методика поверки
|
| Межповерочный интервал / Периодичность поверки | - |
| Зарегистрировано поверок |
12315
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12034 (98%) |
| Неуспешных поверок (СИ непригодно) | 281 (2 %) |
| Актуальность информации | 21.10.2026 |
Поверители
Скачать
|
9831-89: Описание типа
2026-9831-89.pdf
|
Скачать | 160.7 КБ |
Описание типа
Назначение
Сигнализаторы горючих газов и паров автоматические стационарные непрерывного действия термохимические многоканальные и одноканальные ЩИТ-2 предназначены для выдачи сигналов о превышении установленных значений до-взрывоопасных концентраций одиночных горючих газов, паров горючих жидкостей и их совокупности в воздухе производственных помещений; выпускаются по ТУ 6-W 5В!1'.55О.О46 ТУ.
Перечень веществ, контролируемых нование.
Датчики сигнализаторов выполнены
сигнализаторами, включает 101 наиме-во взрывозащищенном исполнении.
Описание
В сигнализаторе использован термохимический метод измерений, заключающийся в определении теплового эффекта сгорания горючих газов, паров и их смесей на каталитически активном чувствительном элементе.
Измерительная схема термохимического датчика представляет собой четырехплечий мост, двумя плечами которого является измерительный (каталитически активный) и сравнительный элементы, два других плеча — постоянные резисторы.

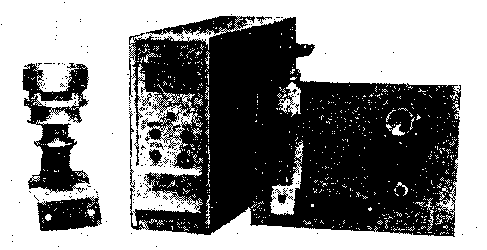

Многоканальные сигнализаторы состоят из 5 блоков питания и сигнализации, электрически не связанных между собой, и пяти датчиков термохимических: с конвекционной подачей контролируемой среды ДТХ-1И7 или принудительной подачей контролируемой среды ДТХ-12'8.
Одноканальные сигнализаторы состоят из одного блока питания и сигнализации и одного датчика.
Каждый блок питания выполнен в невзрывозащищенном исполнении с искробезопасным выходом. Датчики выполнены взрывозащищенными и предназначены для установки во взрывоопасных зонах.
Исполнения сигнализаторов в зависимости от вида поставки, климатического исполнения, количества каналов контроля и способа подачи контролируемой среды приведены в таблице.
|
Условное наименование исполнения |
Обозначение |
Вид поставки |
Климатическое неполно - Н ИС |
Тип датчика |
Количество каналов контроля |
|
ЩИТ-2-1 |
5В 1.550.046 |
Внутри страны |
УХЛ4.1 |
ДТХ-127-1 |
5 |
|
ЩИТ-2-2 |
5В 1.550.046-01 |
То же |
УХЛ4.1 |
ДТХ-128-1 |
5 |
|
ЩИТ 2-3 |
5 В1.550.046-02 |
На экспорт |
УХЛ4.1 |
ДТХ-127-2 |
5 |
|
ЩИТ-2-4 |
5В1.550.046-03 |
То же |
УХ Л 1.1 |
ДТХ-128-2 |
5 |
|
ЩИТ-2-5 |
5В 1.550.046-04 |
» |
04.1 |
ДТХ-Щ7-3 |
5 |
|
ЩИТ-2-6 |
5В 1.550.046-05 |
04. L |
ДТХ-128-3 |
5 | |
|
ЩИТ-2-7 |
5В 1.550.046-06 |
Внутри страны |
УХ Л 4.1 |
ДТХ-127-1 |
1 |
|
ЩИТ-2-8 |
5В 1.550.046-07 |
То же |
УХ Л 4.1 |
ДТХ-128-1 |
1 |
|
ЩИТ-2-9 |
5В1 550.046-08 |
На экспорт |
УХЛ4.1 |
ДТХ-127-2 |
1 |
|
ЩИТ-2-10 |
5В1,550.046-09 |
То же |
УХЛ4.1 |
ДТХ-128-2 |
1 |
|
ЩИТ-2-И |
5В 1.550.056-10 |
04:1' |
ДТХ-127-3 |
1 | |
|
ШИТ-2-12 |
5В1.550.046-11 |
» |
04.1 |
ДТХ-128-3 |
1 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон измерения сигнализаторов составляет 0—50 % от концентраций, соответствующих нижнему концентрационному пределу распространения пламени (ИКПР).
Диапазон сигнальных концентраций сигнализаторов в рабочих условиях 5—50 % НКПР. Пределы допускаемых значений основной абсолютной погрешности сигнализаторов на метановоздушной смеси ±5 % НКПР.
Пределы допускаемых значений основной абсолютной погрешности срабатывания порогового устройства, приведенной ко входу сигнализатора, ± 1 % НКПР.
Время выдачи сигнала «ПОРОГ» (время срабатывания) 1'0 с.
Электрическая мощность, потребляемая многоканальными сигнализаторами, не превышает 50 В-A, одноканальными 10 В-А.
Установленная безотказная наработка 3'000 ч.
Средняя наработка на отказ 63700 ч.
Гарантийный срок эксплуатации 18 месяцев.
Назначенный срок службы 10 лет.
Масса, кг:
БПС одноканального сигнализатора 4;
ДТХ-127 0i,4;
ДТХ-128 2,3.
Комплектность
В комплект поставки сигнализаторов ЩИТ-2 входят: блок питания и сигнализации; датчик термохимический; комплект эксплуатационной документации; комплекты ЗИП, монтажных частей, упаковки.
Поверка
Поверка сигнализатора ЩИТ-2 производится по методике МИ 662—84,, входящей в комплект поставки.
Поверка в условиях эксплуатации или после ремонта осуществляется с применением поверочной газовой смеси метан-воздух под давлением, приготовленной в соответствии с ТУ 6-16-’29о6—87.
Испытания проводила государственная комиссия. Результаты испытаний рассматривал Украинский республиканский центр стандартизации и метрологии.
