Трансформаторы напряжения GE24S
| Номер в ГРСИ РФ: | 98310-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Ritz Messwandler Dresden GmbH", Германия |
|
98310-26: Описание типа
2026-98310-26.pdf
|
Скачать | 126 КБ |
Трансформаторы напряжения GE24S (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98310-26 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||||||||||||||||||||
| Модель | GE24S | |||||||||||||||||||||||||||||||||||||||
| Модификации |
GE24SRS GE24S |
|||||||||||||||||||||||||||||||||||||||
| Приказы |
№769 от
17.04.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 264fbb9a-8d5f-6eb1-2df6-d99bedd1c954 | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Фирма «RITZ Messwandler Dresden GmbH», ГЕРМАНИЯ, Bergener Ring 65/67, D-01458 Ottendorf-Okrilla
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»
(с 17.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98310-26: Описание типа
2026-98310-26.pdf
|
Скачать | 126 КБ |
Описание типа
Назначение
Трансформаторы напряжения GE24S (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы напряжения заземляемые, выполнены в виде опорной конструкции. Трансформаторы содержат магнитопроводы, первичную и вторичную обмотки. Каждая вторичная обмотка размещена на своем магнитопроводе. Измерительная обмотка предназначена для подключения приборов измерения и учета электроэнергии, защитная обмотка - для подключения автоматики, сигнализации и управления. Трансформаторы предназначены для установки внутри помещения, с литой изоляцией, выполненной из эпоксидного компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы вторичных обмоток помещены в клеммную колодку на основании трансформатора. На основании имеются отверстия для крепления трансформатора и клемма заземления. Клеммная колодка вторичных выводов снабжена изоляционной пломбируемой крышкой. На корпусе трансформатора размещена маркировочная табличка с указанием основных характеристик.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К средствам измерений данного типа относятся трансформаторы напряжения модификации GE24SRS зав. № 07/35130107731, 07/35130107733, 07/35130107734, 07/35130107736, 07/35130108274, 07/36190107815, 07/36190107817, 07/36190107825, 07/36190107829, 07/36190107831, 07/36190108399 и модификации GE24S зав. № 08/30477575.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

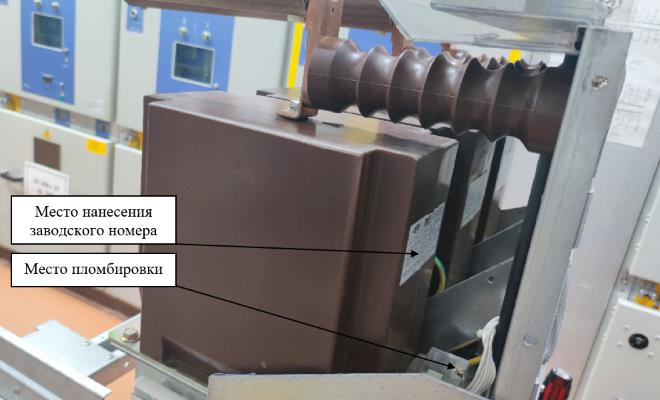

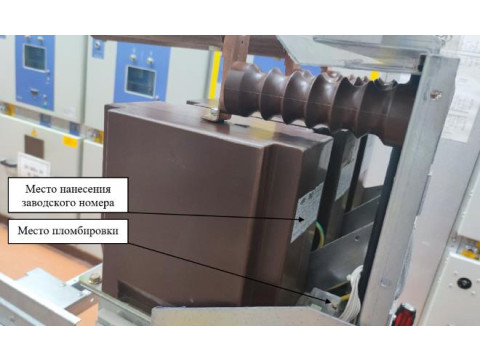

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1.1 - Метрологические характеристики трансформаторов напряжения GE24SRS
|
Наименование характеристики |
Значение для заводских номеров |
|
07/35130107731, 07/35130107733, 07/35130107734, 07/35130107736, 07/35130108274, 07/36190107815, 07/36190107817, 07/36190107825, 07/36190107829, 07/36190107831, 07/36190108399 | |
|
Номинальное напряжение первичной обмотки Ui^m, кВ |
20/\3 |
|
Номинальное напряжение и2ном, В основной вторичной обмотки a-n дополнительной вторичной обмотки da-dn |
100/^3 100/3 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности по ГОСТ 1983 основной вторичной обмотки a-n дополнительной вторичной обмотки da-dn |
0,5 3Р |
|
Номинальная мощность, В^А основной вторичной обмотки a-n дополнительной вторичной обмотки da-dn |
120 100 |
Таблица 1.2 - Метрологические характеристики трансформатора напряжения GE24S
|
Наименование характеристики |
Значение для заводского номера |
|
08/30477575 | |
|
Номинальное напряжение первичной обмотки ^ном, кВ |
20/\''3 |
|
Номинальное напряжение ^ном, В основной вторичной обмотки a-х дополнительной вторичной обмотки aд-хд |
100/23 100/3 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности по ГОСТ 1983 основной вторичной обмотки a-х дополнительной вторичной обмотки aд-хд |
0,5 3Р |
|
Номинальная мощность, 1ГА основной вторичной обмотки a-х дополнительной вторичной обмотки aд-хд |
100 20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +55 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
GE24S; GE24SRS |
1 шт. |
|
Паспорт |
GE24S; GE24SRS |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы
Приказ Росстандарта от 07.08.2023 № 1554 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ.
