Термометры цифровые AMO T

Назначение

Термометры цифровые AMO T (далее - термометры) предназначены для измерений температуры жидких, сыпучих, газообразных сред и поверхности твердых тел.

Описание

Принцип действия термометров основан на измерении пропорциональных измеряемой температуре сигналов термо-ЭДС, поступающих в электронный блок термометра от внешних зондов - преобразователей термоэлектрических (ТП).

Термометры являются портативными микропроцессорными приборами и состоят из электронного блока с автономным питанием, размещенного в пластиковом корпусе, и подключаемых к нему сменных ТП с номинальной статической характеристикой (НСХ) типа «К» или «J» по ГОСТ Р 8.585-2001. Электронный блок состоит из микропроцессора, цифрового жидкокристаллического дисплея и панели управления. На тыльной стороне корпуса имеется ниша для установки элементов питания, закрывающаяся крышкой. В верхней части корпуса электронного блока расположены разъемы для подключения внешних ТП.

Термометры цифровые AMO T изготавливаются следующих моделей: AMO T110, AMO T111, AMO T120, AMO T122, AMO T130, AMO T132, AMO T133 PRO. Модели термометров различаются между собой по внешнему виду и по количеству измерительных каналов. Термометры модели AMO Т130 имеют дополнительный, встроенный в корпус, датчик для измерений температуры окружающей среды.

Термометры могут работать в комплекте со следующими исполнениями внешних зондов: AMO T100, AMO T101, AMO T102, AMO T103, AMO T104, AMO T105, AMO T106, AMO T107, AMO T108. Исполнения зондов различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению.

Фотографии общего вида электронных блоков термометров и внешних зондов приведены на рисунках 1-2.

Корпус термометров может изготавливаться в различных цветовых решениях.

Заводской номер в виде цифрового кода, состоящего из арабских цифр, наносится на наклейку, прикрепляемую на корпус под крышкой батарейного отсека прибора или на тыльную сторону корпуса прибора, а также на корпус зонда.

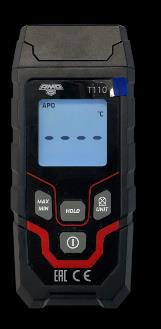

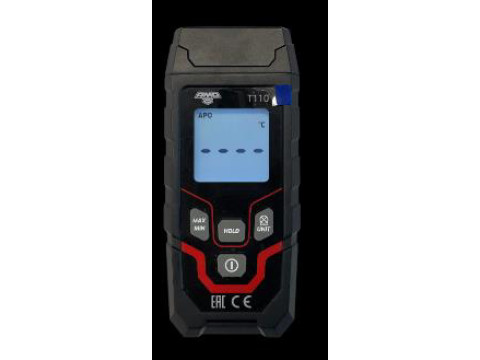

AMO T110

AMO T111

AMO T120

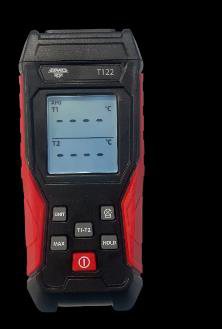

AMO T122

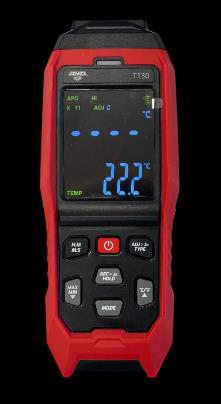

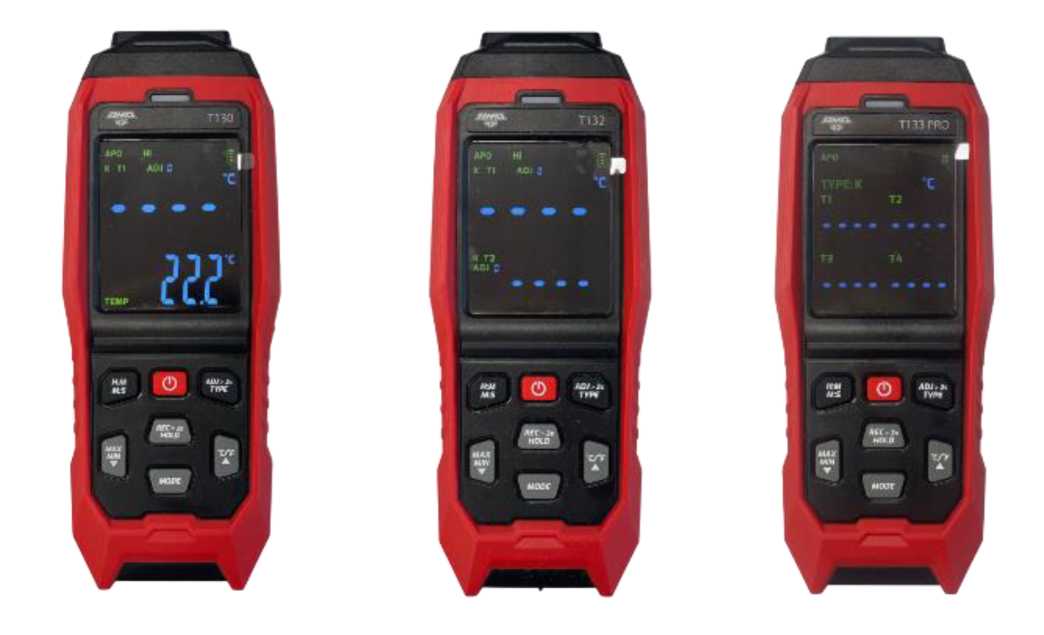

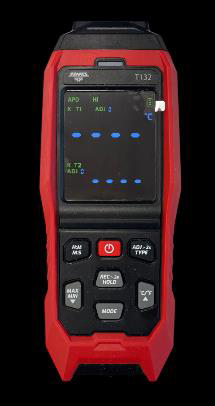

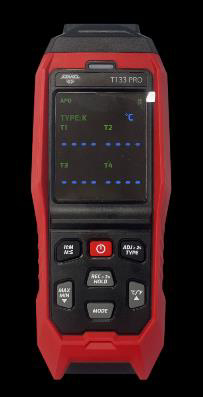

AMO T130               AMO T132             AMO T133PRO

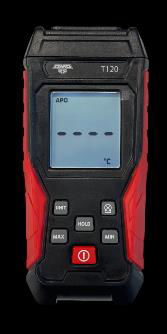

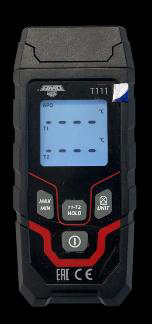

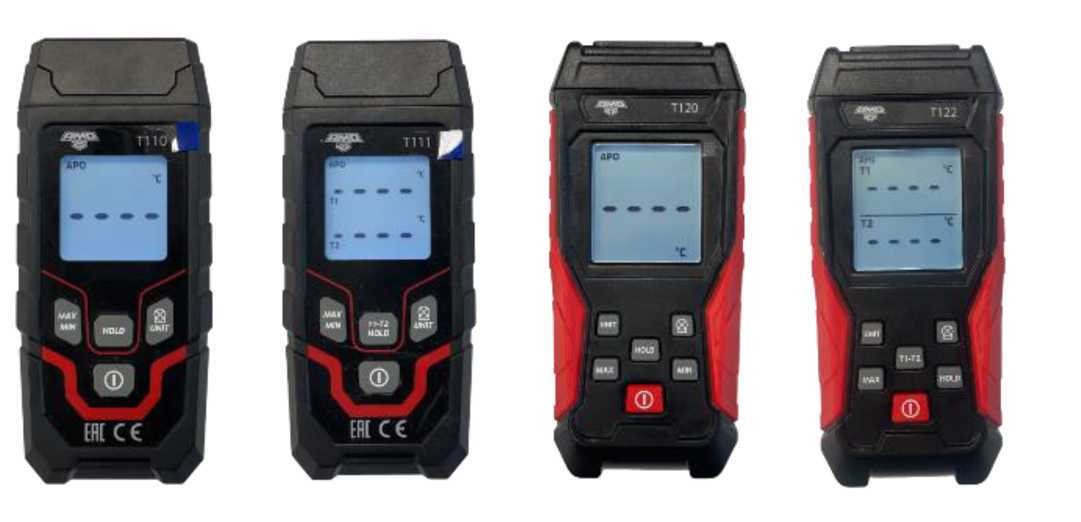

Рисунок 1 - Общий вид электронных блоков термометров цифровых AMO T

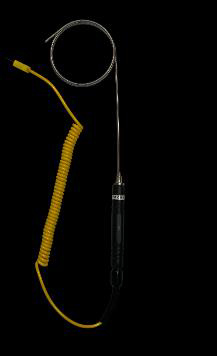

AMO T101

AMO T102

AMO T104

AMO T105

AMO T106

AMO T107

AMO T108

AMO Т100

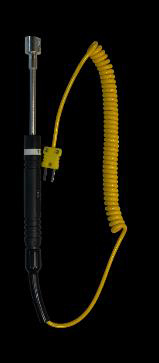

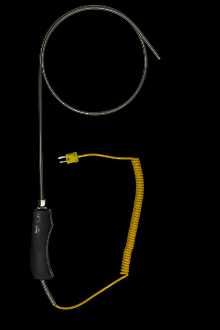

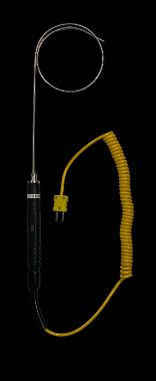

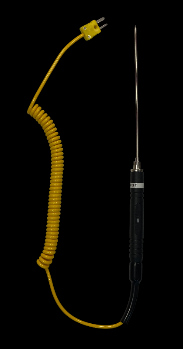

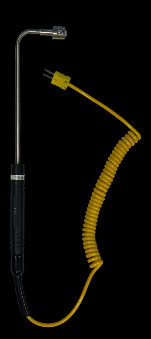

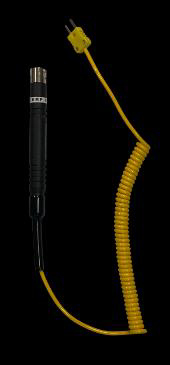

Рисунок 2 - Общий вид внешних зондов

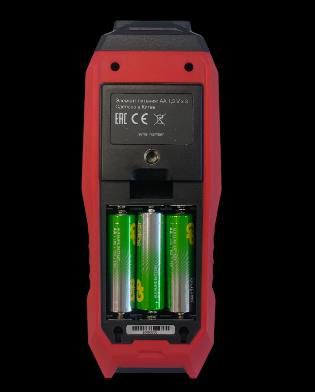

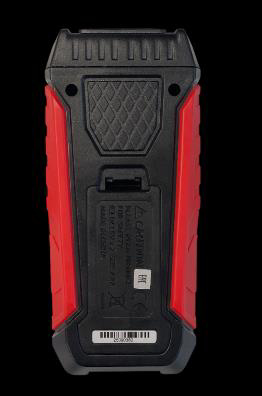

Место нанесения заводского номера приведено на рисунке 3.

Место нанесения

заводского номера

Рисунок 3 - Место нанесения заводского номера

Конструкция термометров не предусматривает нанесение знака поверки на средство измерений.

Пломбирование термометров не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) термометров состоит из встроенного, метрологически значимого ПО.

Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса термометра на электронной плате. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция термометра исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного ПО для термометров моделей AMO T110, AMO T111, AMO T120, AMO T122 - отсутствуют.

Идентификационные данные встроенного ПО для термометров модели AMO T130 приведены в таблице 1.

Таблица 1

Идентификационные данные встроенного ПО для термометров модели AMO T132 приведены в таблице 2.

Таблица 2

Идентификационные данные встроенного ПО для термометров модели AMO T133 PRO приведены в таблице 3.

Таблица 3

Технические характеристики

Метрологические и технические характеристики термометров цифровых AMO T приведены в таблицах 4-8. Показатели надежности приведены в таблице 9.

Таблица 4 - Метрологические характеристики термометров цифровых AMO T

Примечание:

Пределы допускаемой суммарной абсолютной погрешности термометров в комплекте с ТП (Д, °С) вычисляются по формуле:

4 = ±1,1^(4блок)2 + (4тп)2

Дблок - пределы допускаемой абсолютной погрешности измерений температуры электронного блока, °С;

Дтп - пределы допускаемого отклонения ТЭДС ТП от НСХ, °С.

Таблица 5 - Метрологические характеристики внешних зондов

Таблица 6 - Технические характеристики термометров цифровых AMO T

Таблица 7 - Технические характеристики внешних зондов

аблица 8 - Метрологические и технические характеристики ТП исполнения AMO T100

аблица 9 - Показатели надежности

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Комплектность термометров приведена в таблице 10.

аблица 10

Сведения о методах измерений

приведены в разделе «Работа с прибором и метод измерений» Руководства по эксплуатации.

Нормативные документы

ГОСТ Р 52931-2008 ГСИ. Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;

Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;

Стандарт предприятия изготовителя «Suzhou TASI Electronics Co., Ltd», Китай.
