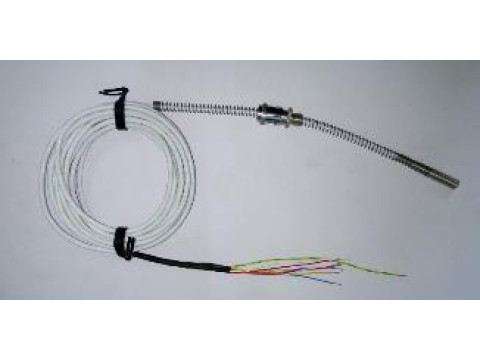

Термопреобразователи сопротивления TBTD
| Номер в ГРСИ РФ: | 98314-26 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | Фирма "Techno Controls", Индия |
|
98314-26: Описание типа
2026-98314-26.pdf
|
Скачать | 173.1 КБ |
Термопреобразователи сопротивления TBTD (далее по тексту - термопреобразователи или ТС) предназначены для измерения температуры подшипников электродвигателей, генераторов и генераторов переменного тока.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98314-26 | |||||||||||||||||||||||||||
| Действует | по 17.04.2031 | |||||||||||||||||||||||||||
| Наименование | Термопреобразователи сопротивления | |||||||||||||||||||||||||||
| Модель | TBTD | |||||||||||||||||||||||||||
| Модификации |
TBTD-Х1-Х2-Х3-Х4-Х5-Х6-Х7-Х8-Х9-Х10-Х11-Х12-Х13-Х14-Х15-Х16, где: TBTD – Обозначение изделия Х1 - исполнение, длина и диаметр монтажной части (в соответствии с таблицей 2) Х2 - точность измерений термопреобразователя (в соответствии с таблицей 1) Х3 - тип датчика (Р1/2Р1/Р2/2Р2) Х4 - материал оболочки (S1/S2/S3) Х5 - материал соединения (М1/М2/М3/М4/М5) (только для TBTD-H, TBTD-I, TBTD-J, TBTD-K, TBTD-L, TBTD-N) Х6 - длина оболочки (для TBTD-H, TBTD-I, TBTD-K, TBTD-L, TBTD-N, TBTD-O, TBTD-Q); Длина оплетки (для TBTD-J) Х7 - диаметр оболочки (для TBTD-H, TBTD-I, TBTD-J, TBTD-L, TBTD-N, TBTD-O, TBTD-Q) Х8 - длина оплетки (для TBTD-H, TBTD-N) или длина изоляционной оплетки (для TBTD-I) или материал брони (для TBTD-Q) Х9 – диаметр оплетки (для TBTD-H) или диаметр изоляционной оплетки (для TBTD-I) или длина (для TBTD-N) или длина брони (для TBTD-Q) Х10 – длина кабеля Х11 – монтажная резьба (для TBTD-H, TBTD-K, TBTD-L, TBTD-Q) Х12 – диаметр головки (для TBTD-L) Х13 – количество проводов (2/3/4) Х14 – калибр подводящего провода в дюймах Х15 – конструкция кабеля (С1/С2/С3) Х16 - кабельный ввод (для TBTD-L) или Термоусадочная втулка/тефлоновое покрытие не требуют (для TBTD-N). На испытания представлены: TBTD-N-В-Р1-S2-M1-55-6-85-205-1500-3-24-C1-H3 TBTD-L-B-P1-S3-M3-180-10-1500-T2-H1-3-24-C1-E1 TBTD-О-AA-P1-S3-130-6-2000-3-24-C1 TBTD-J-B-P1-S2-M1-80-8-1500-3-24-C1 TBTD-K-B-P1-S2-M2-120-1500-T2-2-24-C1 TBTD-H-A-P1-S2-M3-25-8-220-7,5-2000-T1-3-24-C1 TBTD-Q-B-P1-S3-150-8-A1-1000-T1-1500-3-24-C1 TBTD-I-B-P1-S3-M3-150-6-50-8-1500-4-24-C1 |
|||||||||||||||||||||||||||
| Приказы |
№769 от
17.04.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 03b9e5cf-5e70-00e4-21e9-4b03057401e2 | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
Фирма «Techno Controls», ИНДИЯ, 54/1, Survey No. 299, Meladi Estate, Near Gota Railway Crossing, Gota, Ahmedabad – 382481, Gujarat
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивленияния из платины, меди и никеля. Методика поверки
(с 17.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98314-26: Описание типа
2026-98314-26.pdf
|
Скачать | 173.1 КБ |
Описание типа
Назначение
Термопреобразователи сопротивления TBTD (далее по тексту - термопреобразователи или ТС) предназначены для измерения температуры подшипников электродвигателей, генераторов и генераторов переменного тока.
Описание
Принцип действия ТС основан на зависимости электрического сопротивления материала чувствительного элемента (далее - ЧЭ) от температуры окружающей среды.
ТС выпускаются в следующих модификациях TBTD-H, TBTD-I, TBTD-J, TBTD-K, TBTD-L, TBTD-N, TBTD-O, TBTD-Q, отличающихся конструктивным исполнением и массогабаритными параметрами. ТС состоит из ЧЭ, выполненного из металлической платиновой проволоки или пленки, нанесенной на диэлектрическую подложку, с выводами для крепления соединительных проводов образующих единую конструкцию и имеет известную зависимость электрического сопротивления от температуры. Монтаж на объекте измерений осуществляется путем путём зажима/крепления к подшипникам генераторов и электродвигателей.
Термопреобразователи выпускаются с 2-х, 3-х и 4-х проводной схемой подключения.
Структура условного обозначения термопреобразователей:
TBTD-X1-X2-X3-X4-X5-X6-X7-X8-X9-X10-X11-X12-X13-X14-X15-X16
где TBTD - Обозначение изделия;
Х1 - Исполнение, длина и диаметр монтажной части (в соответствии с таблицей 2);
Х2 - Точность измерений термопреобразователя (в соответствии с таблицей 1);
Х3 - Тип датчика (Р1/2Р1/Р2/2Р2);
Х4 - Материал оболочки (S1/S2/S3);
Х5 - Материал соединения (М1/М2/М3/М4/М5) (только для TBTD-H, TBTD-I, TBTD-J, TBTD-K, TBTD-L, TBTD-N);
Х6 - Длина оболочки (для TBTD-H, TBTD-I, TBTD-K, TBTD-L, TBTD-N, TBTD-O, TBTD-Q);
Длина оплетки (для TBTD-J);
Х7 - Диаметр оболочки (для TBTD-H, TBTD-I, TBTD-J, TBTD-L, TBTD-N, TBTD-O, TBTD-Q);
Х8 - Длина оплетки (для TBTD-H, TBTD-N) или длина изоляционной оплетки (для TBTD-I) или материал брони (для TBTD-Q);
Х9 - Диаметр оплетки (для TBTD-H) или диаметр изоляционной оплетки (для TBTD-I) или длина (для TBTD-N) или длина брони (для TBTD-Q);
Х10 - Длина кабеля;
Х11 - Монтажная резьба (для TBTD-H, TBTD-K, TBTD-L, TBTD-Q);
Х12 - Диаметр головки (для TBTD-L);
Х13 - Количество проводов (2/3/4);
Х14 - Калибр подводящего провода в дюймах;
Х15 - Конструкция кабеля (С1/С2/С3);
Х16 - Кабельный ввод (для TBTD-L) или Термоусадочная втулка/тефлоновое покрытие не требуют (для TBTD-N).

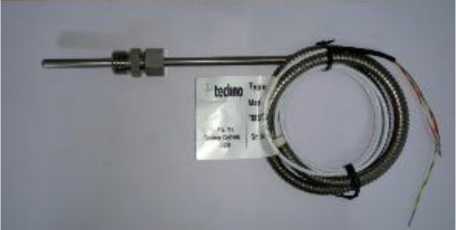

TBTD-O
TBTD-Q

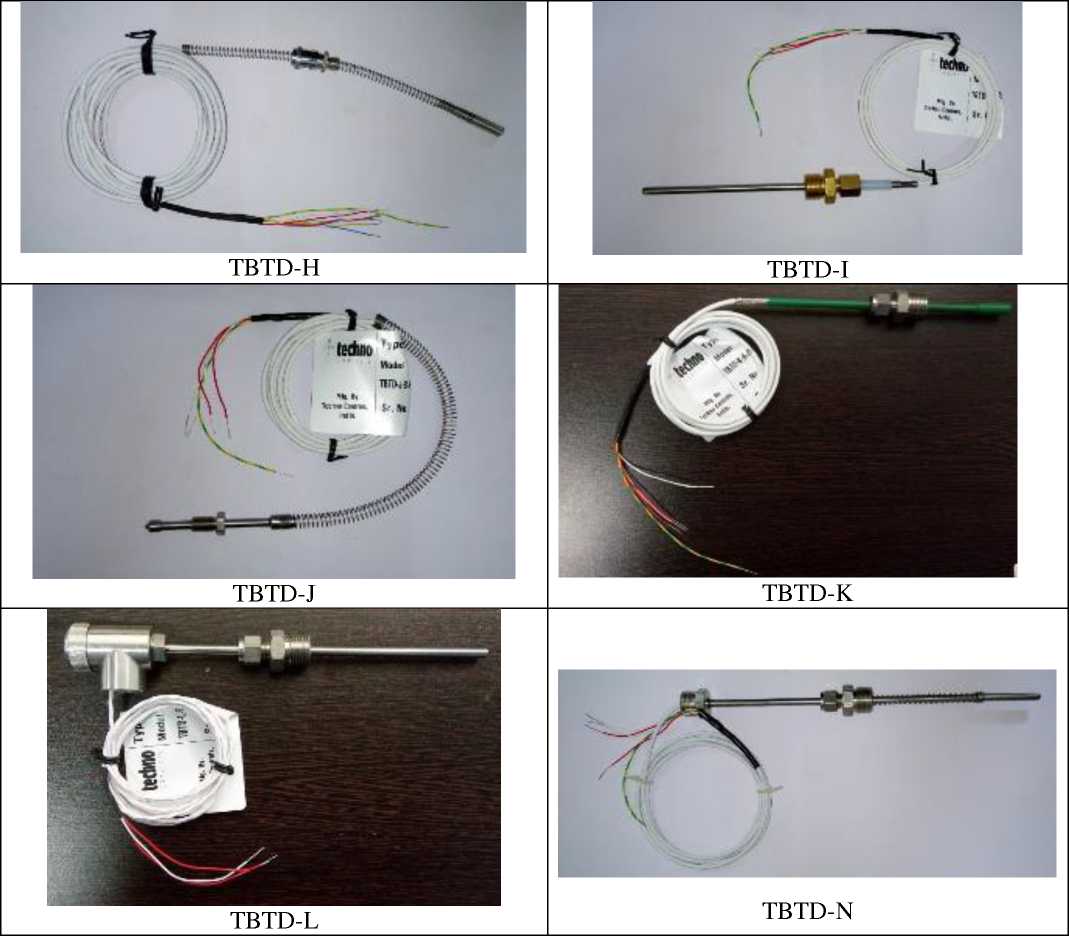

Рисунок 1 - Общий вид ТС

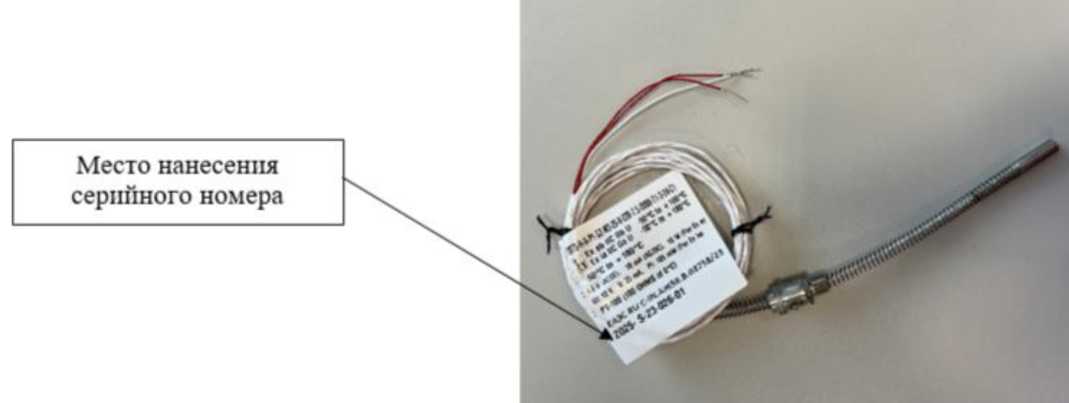

Рисунок 2 - Место нанесения серийного номера
Серийные номера в виде буквенно-цифрового обозначения наносятся на информационную этикетку, закрепленную на кабель средства измерений методом печати.
Пломбирование ТС изготовителем не предусмотрено.
Общий вид ТС приведен на рисунке 1.
Технические характеристики
Метрологические и технические характеристики приведены в таблицах 1 - 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C |
от -50 до +180 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) |
Pt100, Pt1000 |
|
Температурный коэффициент ТС а, °C-1 |
0,00385; 0,00391 |
|
Пределы допускаемого отклонения сопротивления ТС в температурном эквиваленте (допуск) для условного класса допуска, °C: - для АА; - для А; - для В |
±(0,1+0,0017|t|) ±(0,15+0,002|t|) ±(0,3+0,005|t|) |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции при температуре от +15оС до +35 оС и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее |
100 |
|
Количество ЧЭ, шт. |
1 или 2 |
|
Условия эксплуатации: - температура окружающего воздуха, о С - температура в зоне подключения (клеммная часть), о С - относительная влажность окружающего воздуха (без конденсации), % |
от -50 до +180 от -50 до +100 от 20 до 95 |
|
Габаритные размеры, мм: Длина монтажной части - TBTD-H - TBTD-I - TBTD-J - TBTD-K - TBTD-L - TBTD-N - TBTD-O, TBTD-Q Диаметр монтажной части - TBTD-H - TBTD-I - TBTD-J - TBTD-L, TBTD-N - TBTD-O, TBTD-Q |
от 19 до 101 от 72 до 703 от 45 до 100 от 17 до 353 от 95 до 1005 от 45 до 205 от 47 до 1003 от 5,8 до 10,2 от 4,8 до 10,2 от 7,8 до 10,2 от 5,8 до 15,2 от 4,5 до 15,5 |
|
Маркировка взрывозащиты |
Ex eb IIC Gb U Ex ia IIC Ga U |
|
Масса, кг, не более |
5 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
87600 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления TBTD |
в соответствии с заказом |
1 шт. |
|
Руководство по эксплуатации |
TBTD.01.001.P3 |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.1 «Описание и работа» руководства по эксплуатации TBTD.01.001.РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия «Techno Controls», Индия.
