Весы электронные LP
| Номер в ГРСИ РФ: | 98318-26 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ООО «Белапекс», г. Москва |
|
98318-26: Описание типа
2026-98318-26.pdf
|
Скачать | 341.4 КБ |
Весы электронные LP (далее - весы) предназначены для статических измерений массы различных грузов.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98318-26 | |||||||||||||||||||||
| Действует | по 16.04.2031 | |||||||||||||||||||||
| Наименование | Весы электронные | |||||||||||||||||||||
| Модель | LP | |||||||||||||||||||||
| Модификации |
LP [Х1] [Х2] [X3] ([X4]), где [X1] – Индекс, соответствующий значению максимальной нагрузки, кг [X2] – Индекс, соответствующий значению поверочного интервала, кг [X3] – Индекс, соответствующий значению размера ГПУ (ширина×длина), мм [X4] – Тип исполнения ГПУ На испытания представлены: LP 300 0,05/0,1 1000x1000 (F) LP 3000 0,5/1 1000x1000 (F) LP 300 0,05/0,1 (115x1350)х2 (В) LP 3000 0,5/115x1350)х2 (В) LP 300 0,05/0,1 900x1200 (Р) LP 3000 0,5/1 950х1200 (Р) |
|||||||||||||||||||||
| Приказы |
№755 от
16.04.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6f75694f-d169-2437-d58d-c71fc18a7430 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ООО «Белапекс», РОССИЯ, 115516, г. Москва, вн. тер. г. муниципальный округ Царицыно, бульвар Кавказский, д. 59, стр. 3, этаж 2 помещение III, ком. 8
Поверка
| Методика поверки / информация о поверке |
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания. (Приложение ДА)
(с 16.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98318-26: Описание типа
2026-98318-26.pdf
|
Скачать | 341.4 КБ |
Описание типа
Назначение
Весы электронные LP (далее - весы) предназначены для статических измерений массы различных грузов.
Описание
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной сигнал, изменяющийся пропорционально массе взвешиваемого груза. Далее аналоговый электрический сигнал в устройстве обработки аналоговых данных преобразуется в цифровой вид и через устройство обработки цифровых данных передается на цифровой дисплей для индикации массы взвешенного груза.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), четырех весоизмерительных датчиков, одного или двух сумматоров, в зависимости от типа ГПУ и терминала с дисплеем, отображающим массу.
В зависимости от модификации в весах предусмотрены следующие устройства (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- полуавтоматическое устройство установки на нуль, (п. Т.2.7.2.2);
- устройство первоначальной установки на нуль (п. Т.2.7.2.4);
- устройство слежения за нулем (п. Т.2.7.3);
- устройство тарирования (выборки массы тары) (п. Т.2.7.4.2);
- устройство предварительного задания значения массы тары (п. Т.2.7.5).
Весы изготавливаются двухинтервальными.
Весы выпускаются в модификациях, отличающихся метрологическими характеристиками, размерами и формой ГПУ (платформенные, П-образные, стержневые).
Структура условного обозначения модификаций весов:
LP [Х1] [Х2] [X3] ([X4])
[X1] - Индекс, соответствующий значению максимальной нагрузки, кг: 300; 600; 1000; 2000; 3000; 5000; 6000; 10000.
[X2] - Индекс, соответствующий значению поверочного интервала, кг: 0,05/0,1; 0,1/0,2; 0,2/0,5; 0,5/1; 1/2; 2/5.
[X3] - Индекс, соответствующий значению размера ГПУ (ширинахдлина), мм, например:
- весы с платформенным ГПУ: 800x800; 800x1000; 1000x1000; 1000x1200; 1000x1500; 1000x2000; 1200x1200; 1200x1500;1500x1500;1500x2000;2000x2000;2000x3000;
- весы с П-образным ГПУ: 900x1200; 900x1300; 925x1200; 925x1300; 950x1200; 950x1300;
- весы со стержневым ГПУ: (100х1200)х2; (100х1300)х2; (115х1350)х2; (115х1450)х2; (120х1200)х2; (120х1300)х2; (120х1500)х2; (130х1200)х2; (130х1300)х2; (130х1500)х2; (150х1500)х2; (160х1500)х2 и другие).
[X4] - Тип исполнения ГПУ:
F - весы с платформенным ГПУ;
Р - весы с П-образным ГПУ;
B - весы со стержневым ГПУ.
Серийный номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
На корпусе терминала и ГПУ весов прикреплена маркировочная табличка (разрушающаяся при ее удалении), содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- серийный номер весов;
- класс точности весов по ГОСТ OIML R 76-1-2011;
- значение максимальных нагрузок Maxi;
- значение минимальной нагрузки Min;
- поверочные интервалы еi;
- действительные цены деления di;
- знак утверждения типа;
- год изготовления.
Общий вид весов указан на рисунке 1. Цвет корпуса, терминала, дисплея и ГПУ могут отличаться от представленных на рисунке 1. Места пломбировки (ограничения доступа к местам настройки (регулировки)) с указанием места нанесения знака поверки представлены на рисунке 2. Общий вид маркировочной таблички с указанием мест нанесения серийного номера и знака утверждения типа представлен на рисунке 3. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки (свинцовая или мастичная или в виде наклейки).

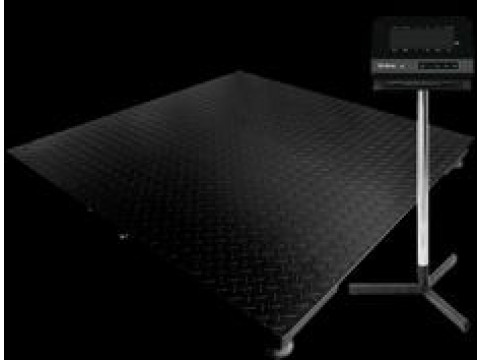

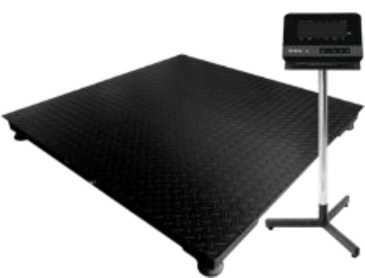

а) весы с платформенным ГПУ

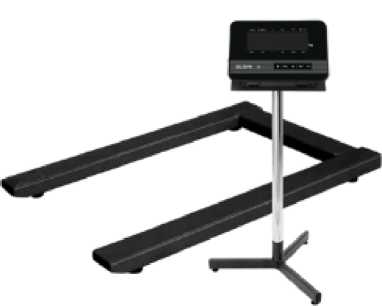

б) весы с П-образным ГПУ

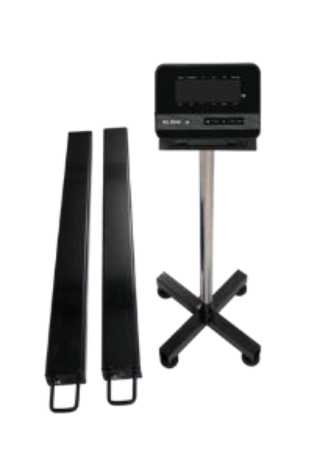

в) весы со стержневым ГПУ
Рисунок 1 - Общий вид весов

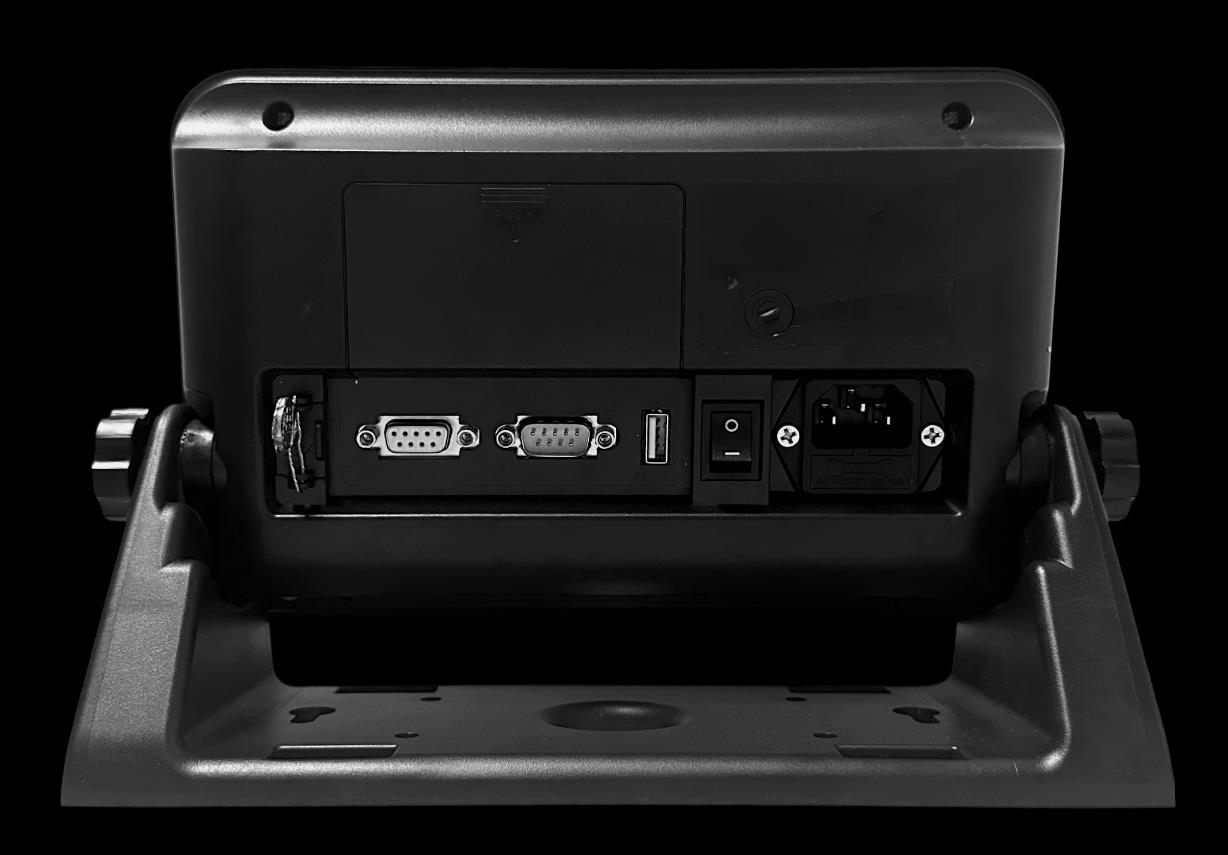

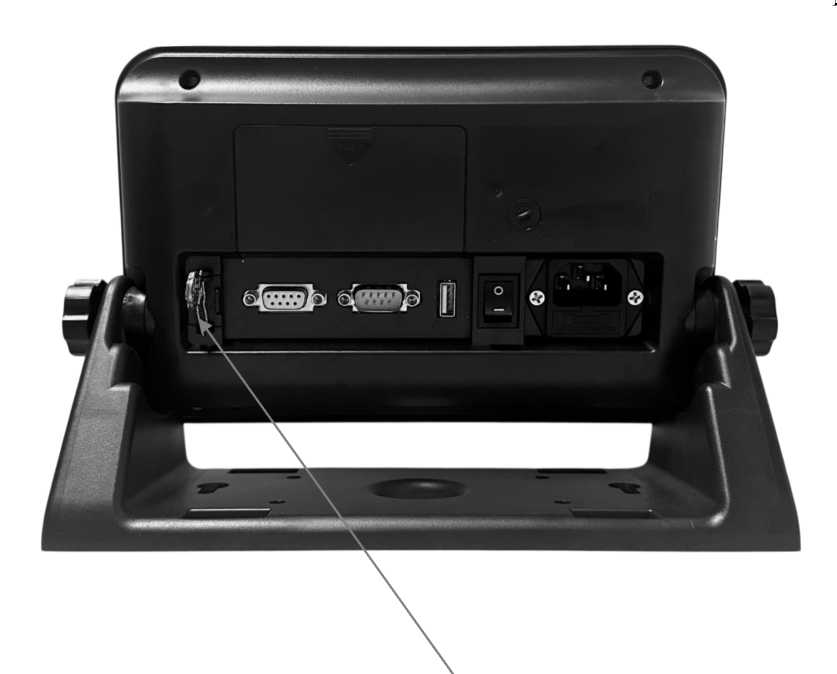

Пломба с нанесением знака поверки
Рисунок 2 - Места пломбировки (ограничения доступа к местам настройки (регулировки)) с указанием места нанесения знака поверки
Lil Libra
ООО «Бнлапекс-в
Место нанесения серийного номера
цдЕПйьав России
Весы электронные
LP 3000 0,5/1 1000x1000 (F)
Версия ПО: и2012
Мах 1500/3000 кг Min 10 кг
№ 000006
2025 г
е = d 0,5/1
Место нанесения знака утверждения типа
Рисунок 3 - Общий вид маркировочной таблички с указанием мест нанесения серийного номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым и жестко привязано к электрической схеме, что соответствует п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением», в части устройств со встроенным ПО.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается пломбой с нанесением знака поверки, предотвращающей доступ к переключателю юстировки.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики весов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО весов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
u2012 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Значения максимальных нагрузок (Max1/Max2), минимальной нагрузки (Min), поверочных интервалов (е1/е2), действительных цен деления (di/d2), числа поверочных интервалов (n1/n2) приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Наименование модификации |
Мах1/Мах2, кг |
Min, кг |
d 1/ d2=е1/е2, кг |
П1/ П 2 |
Класс точности по ГОСТ OIML R 76-1-2011 |
Интервалы взвешивания, кг |
mpe, кг |
|
LP 300 0,05/0,1 [X3] ([X4]) |
150/300 |
1 |
0,05/0,1 |
3000/3000 |
средний (III) |
от 1 до 25 включ. св. 25 до 100 включ. св. 100 до 150 включ. св. 150 до 200 включ. св. 200 до 300 включ. |
±0,025 ±0,050 ±0,075 ±0,10 ±0,15 |
|
LP 600 0,1/0,2 [X3] ([X4]) |
300/600 |
2 |
0,1/0,2 |
3000/3000 |
средний (III) |
от 2 до 50 включ. св. 50 до 200 включ. св. 200 до 300 включ. св. 300 до 400 включ. св. 400 до 600 включ. |
±0,05 ±0,10 ±0,15 ±0,2 ±0,3 |
|
LP 1000 0,2/0,5 [X3] ([X4]) |
500/1000 |
4 |
0,2/0,5 |
2500/2000 |
средний (III) |
от 4 до 100 включ. св. 100 до 400 включ. св. 400 до 500 включ. св. 500 до 1000 включ. |
±0,1 ±0,2 ±0,3 ±0,5 |
|
LP 2000 0,5/1 [X3] ([X4]) |
1000/2000 |
10 |
0,5/1 |
2000/2000 |
средний (III) |
от 10 до 250 включ. св. 250 до 1000 включ. св. 1000 до 2000 включ. |
±0,25 ±0,50 ±1 |
|
LP 3000 0,5/1 [X3] ([X4]) |
1500/3000 |
10 |
0,5/1 |
3000/3000 |
средний (III) |
от 10 до 250 включ. св. 250 до 1000 включ. св. 1000 до 1500 включ. св. 1500 до 2000 включ. св. 2000 до 3000 включ. |
±0,25 ±0,50 ±0,75 ±1,0 ±1,5 |
|
LP 5000 1/2 [X3] ([X4]) |
2500/5000 |
20 |
1/2 |
2500/2500 |
средний (III) |
от 20 до 500 включ. св. 500 до 2000 включ. св. 2000 до 2500 включ. св. 2500 до 4000 включ. св. 4000 до 5000 включ. |
±0,5 ±1,0 ±1,5 ±2 ±3 |
|
Наименование модификации |
Мах1/Мах2, кг |
Min, кг |
d 1/ d2=е1/е2, кг |
П1/ П 2 |
Класс точности по ГОСТ OIML R 76-1-2011 |
Интервалы взвешивания, кг |
mpe, кг |
|
LP 6000 1/2 [X3] ([X4]) |
3000/6000 |
20 |
1/2 |
3000/3000 |
средний (III) |
от 20 до 500 включ. св. 500 до 2000 включ. св. 2000 до 3000 включ. св. 3000 до 4000 включ. св. 4000 до 6000 включ. |
±0,5 ±1,0 ±1,5 ±2 ±3 |
|
LP 10000 2/5 [X3] ([X4]) |
5000/10000 |
40 |
2/5 |
2500/2000 |
средний (III) |
от 40 до 1000 включ. св. 1000 до 4000 включ. св. 4000 до 5000 включ. св. 5000 до 10000 включ. |
±1 ±2 ±3 ±5 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (mpe) (надзор во время эксплуатации по п. 8.4.2 ГОСТ OIML R-76-1-2011).
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более |
4 % от Max |
|
Диапазон устройства первоначальной установки нуля, не более |
20 % от Max |
|
Максимальный диапазон устройства выборки массы тары (Т-) |
100 % от Мах |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 220 до 240 50/60 |
|
Габаритные размеры (высота^длина^ширина), мм, не более |
2000x2100x3100 |
|
Габаритные ГПУ (длинахширина), мм, не более: - весы с платформенным ГПУ - весы с П-образным ГПУ - весы со стержневым ГПУ |
2000x3000 950x1300 (160x1500)x2 |
|
Масса, кг, не более |
800 |
|
Диапазон рабочих температур: - температура окружающей среды, °С |
от -10 до +40 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
7 |
|
Средняя наработка на отказ, ч |
19000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы электронные |
LP |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Инструкция по эксплуатации» документа «Весы электронные LP. Руководство по эксплуатации».
Нормативные документы
ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания»
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ТУ 28.29.31-002-52929691-2025 «Весы электронные LP. Технические условия»
