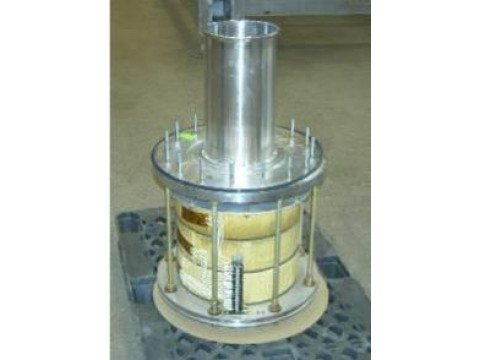

Трансформаторы тока встроенные ТВГ-110 УХЛ2
| Номер в ГРСИ РФ: | 98319-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Филиал компании "Энергомаш (ЮК) Лимитед", г.С.-Петербург |
|
98319-26: Описание типа
2026-98319-26.pdf
|
Скачать | 93.2 КБ |
Трансформаторы тока встроенные ТВГ-110 УХЛ2 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам и управления в электросетях переменного тока номинальным напряжением 110 кВ промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98319-26 | ||||||||||||
| Наименование | Трансформаторы тока встроенные | ||||||||||||
| Модель | ТВГ-110 УХЛ2 | ||||||||||||
| Приказы |
№780 от
21.04.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | f707f810-2501-81fc-f571-bf63ee5edaba | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Компания «Энергомаш (ЮК) Лимитед», РОССИЯ, 620017, г. Екатеринбург, ул. Фронтовых бригад, 22
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 ГСИ. Трансформаторы тока. Методика поверки.
(с 21.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
16 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98319-26: Описание типа
2026-98319-26.pdf
|
Скачать | 93.2 КБ |
Описание типа
Назначение
Трансформаторы тока встроенные ТВГ-110 УХЛ2 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам и управления в электросетях переменного тока номинальным напряжением 110 кВ промышленной частоты.
Трансформаторы применяются для работы внутри конструкции элегазового бакового выключателя ВЭБ-110.
Описание
Принцип действия трансформатора основан на явлении электромагнитной индукции. Первичной обмоткой трансформатора тока является токоведущая труба высоковольтного ввода выключателя. Магнитопровод представляет собой тороидальный сердечник, навитый из специального сплава полосы. Вторичная обмотка наложена поверх изоляции магнитопровода и пропитана лаком. Вторичная обмотка выполнена с 4-мя коэффициентами трансформации, которые получаются изменением числа витков вторичной обмотки.
К трансформаторам данного типа относятся трансформаторы тока встроенные ТВГ-110 УХЛ2 с серийными №№ 381-8, 382-8, 383-8.
Трансформаторы тока расположены на территории подстанций ООО «Башкирэнерго».
Серийный номер наносится на табличку технических данных трансформатора ударным способом в виде цифрового обозначения.
Нанесение знака поверки на трансформатор не предусмотрено.
Общий вид трансформаторов тока встроенных ТВГ-110 УХЛ2 представлен на рисунке 1.
Пломбирование трансформаторов не предусмотрено.

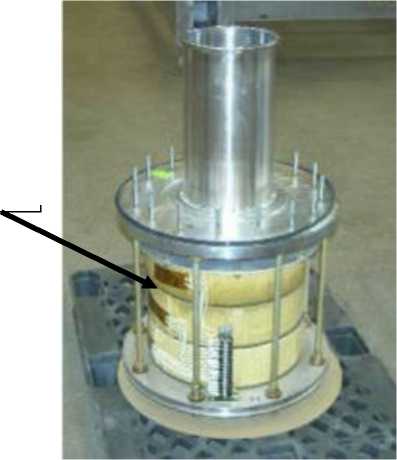

Место нанесения заводского номера
Рисунок 1 - Общий вид трансформаторов тока встроенных ТВГ-110 УХЛ2 с указанием места нанесения заводского номера
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
110 |
|
Номинальный ток первичной обмотки, А |
600 |
|
Номинальный ток вторичной обмотки, А |
5 |
|
Номинальная частота, Гц |
50 |
|
Класс точности вторичной обмотки для измерений и учета |
0,2 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В'А |
30 |
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
УХЛ2 от -40 до +55 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
аблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока встроенный |
ТВГ-110 УХЛ2 |
3 шт. |
|
Паспорт |
- |
3 экз. |
|
Формуляр |
- |
3 экз. |
Сведения о методах измерений
приведены в паспорте трансформатора тока встроенного ТВГ-110 УХЛ2.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
