Термопреобразователи измерительные ЗТ-03
| Номер в ГРСИ РФ: | 98333-26 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ООО ТНПВО "СИАМ", г.Томск |
Термопреобразователи измерительные ЗТ-ОЗ (далее по тексту - термопреобразователи или ТС) предназначены для измерения температуры жидкой и газообразной среды, оцифровки и беспроводной передачи текущего значения температуры в стандарте Bluetooth LE.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98333-26 | ||||||
| Действует | по 21.04.2031 | ||||||
| Наименование | Термопреобразователи измерительные | ||||||
| Модель | ЗТ-03 | ||||||
| Приказы |
№780 от
21.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 0188f7cc-8d4c-80b9-4cc9-0c4338b7bcfc | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО ТНПВО «СИАМ», РОССИЯ, 634003, г. Томск, ул. Белая, 3
Поверка
| Методика поверки / информация о поверке |
МП-919-2025 ГСИ. Термопреобразователи измерительные ЗТ-03. Методика поверки.
(с 21.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98333-26: Описание типа
2026-98333-26.pdf
|
Скачать | 190.7 КБ | |
|
98333-26: Методика поверки
МП-919-2025
2026-mp98333-26.pdf
|
Скачать | 918.6 КБ |
Описание типа
Назначение
Термопреобразователи измерительные ЗТ-03 (далее по тексту - термопреобразователи или ТС) предназначены для измерения температуры жидкой и газообразной среды, оцифровки и беспроводной передачи текущего значения температуры в стандарте Bluetooth LE.
Описание
Принцип действия ТС основан на преобразовании электрического сопротивления преобразователя температуры (термосопротивления) в электрический сигнал. Электрическое сопротивление преобразуется в напряжение, которое оцифровывается в значение температуры и по запросу передается в сопряженное устройство через радиоканал.
Конструктивно ТС состоят из первичного преобразователя - термопреобразователя сопротивления, помещенного в термометрическую гильзу из нержавеющей стали и герметично соединенного со вторичным преобразователем (контроллером), обеспечивающим измерение и передачу измерений по беспроводному интерфейсу BLE. Питание прибора осуществляется от встроенного сменного аккумулятора номинальным напряжением 3,6 В.
ТС выполнены во взрывобезопасном исполнении (вид взрывозащиты - искробезопасная цепь). Маркировка взрывозащиты указана в таблице 3. Степень защиты ТС, обеспечиваемая оболочкой, должна соответствовать IP67 согласно ГОСТ 14254-2015.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на шильдик ТС методом лазерной гравировки.
Конструкция ТС не предусматривает нанесение знака поверки.
Пломбирование термопреобразователей не предусмотрено.

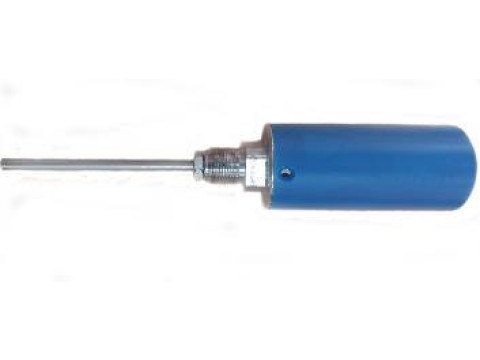

Общий вид ТС приведен на рисунке 1.
Рисунок 1 - Общий вид термопреобразователей измерительных ЗТ-03
Место крепления шильдика на корпус ТС с указанием места нанесения заводского номера приведен на рисунке 2.
сиопо
тнпво СИАМ
т-оз [Hl т
X
Место нанесения заводского номера
Рисунок 2 - Место крепления шильдика на корпус ТС с указанием места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из встроенного и внешнего ПО. Встроенное ПО является метрологически значимым и реализовано аппаратно. ПО осуществляет обработку измерительной информации и передачу результатов измерений через беспроводной интерфейс на ПК. Метрологические характеристики приборов нормированы с учётом ПО. Изменение ПО через интерфейсы связи невозможно. Конструкция приборов исключает возможность несанкционированного влияния на ПО приборов и измерительную информацию.
Внешнее ПО «SiamService» не является метрологически значимым и представляет собой программу, используемую для отображения измеренных значений температуры.
Идентификационные данные встроенного и внешнего ПО приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенного ПО
|
Наименование характеристики |
Значение |
|
Идентификационное наименование ПО |
недоступно пользователю |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0 |
|
Цифровой идентификатор ПО |
недоступно пользователю |
Таблица 2 - Идентификационные данные внешнего ПО
|
Наименование характеристики |
Значение |
|
Идентификационное наименование ПО |
SiamService |
|
Номер версии (идентификационный номер) ПО |
не ниже v3.1 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -20 до +125 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С, не более |
±0,2 |
|
Единица младшего разряда измерений температуры, °С, не более |
0,001 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (диаметрхвысота), мм, не более |
d50x250 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, при температуре 30 °С, %, не более - атмосферное давление, кПа |
от -40 до +65 98 от 84 до 106 |
|
Масса, кг, не более |
1 |
|
Маркировка взрывозащиты |
1Ex ib IIB T3 Gb Х |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч |
75000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт/экз |
|
Термопреобразователь измерительный |
ТЗ-03 |
1 |
|
Носитель информации с ПО |
_ |
1 |
|
Зарядное устройство* |
_ |
1 |
|
Ключ гаечный рожковый КГД 24х27 ГОСТ 2839-80* |
_ |
1 |
|
Термопреобразователь измерительный «ЗТ-03». Паспорт |
ИЗМ 5.155.085 ПС |
1 |
|
Термопреобразователь измерительный «ЗТ-03». Руководство по эксплуатации |
ИЗМ 5.155.085 РЭ |
1 |
|
Руководство пользователя «Siam Service 3.1» |
_ |
1 |
|
* - зарядное устройство и ключ гаечный рожковый предоставляются по отдельному заказу по согласованию с заказчиком | ||
Сведения о методах измерений
представлены в разделе 1 «Описание и работа прибора» руководства по эксплуатации ИЗМ 5.155.085 РЭ.
Нормативные документы
Приказ Росстандарта от 29.01.2026 № 147 «Об утверждении первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
Технические условия ТУ 4212-010-20690774-2025 «Термопреобразователь измерительный ЗТ-03».
