Комплекс эталонный ЭК КВ16
| Номер в ГРСИ РФ: | 98340-26 |
|---|---|
| Производитель / заявитель: | ФБУ "Уралтест", г.Екатеринбург |
Комплекс эталонный ЭК КВ 16 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов, измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98340-26 | ||||||
| Наименование | Комплекс эталонный | ||||||
| Модель | ЭК КВ16 | ||||||
| Приказы |
№801 от
23.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | bbc1f1bb-aeac-0430-355f-7192b42ef7fd | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ФБУ «УРАЛТЕСТ», РОССИЯ, 620000, Свердловская обл., г.о. город Екатеринбург, г. Екатеринбург, ул. Красноармейская, стр. 2а
Поверка
| Методика поверки / информация о поверке |
МП 2302-0013-2025 ГСИ. Комплекс эталонный ЭК КВ16. Методика поверки
(с 23.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98340-26: Описание типа
2026-98340-26.pdf
|
Скачать | 256.3 КБ | |
|
98340-26: Методика поверки
МП 2302-0013-2025
2026-mp98340-26.pdf
|
Скачать | 272.3 КБ |
Описание типа
Назначение
Комплекс эталонный ЭК КВ 16 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов, измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.
Комплекс применяют в качестве рабочего эталона 1-го разряда согласно п. 6.1 Государственной поверочной схемы для средств измерений вязкости жидкостей, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622.
Описание
К настоящему типу относится Комплекс эталонный ЭК КВ16 с заводским номером УТ4501.
Принцип действия комплекса основан на измерении вязкости жидкости по времени ее истечения через капилляр вискозиметра стеклянного капиллярного эталонного, помещенного в термостатическую ванну. Время истечения определенного объема жидкости, заключенного между двумя метками на поверхности рабочей трубки измерительного резервуара вискозиметра, измеряет оператор с применением секундомера электронного.
Конструктивно комплекс представляет собой единичный экземпляр, состав которого представлен в таблице 1.
Таблица 1 - Состав комплекса
|
Наименование |
Обозначение |
Количество |
|
Комплекс эталонный, в составе: |
ЭК КВ16 |
1 шт. |
|
Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 83764-21 |
- |
18 шт. |
|
Секундомеры электронные с таймерным выходом, регистрационный номер 65349-16 |
СТЦ-2М |
2 шт. |
|
Секундомеры электронные, регистрационный номер 44154-20 |
Интеграл С-01 |
4 шт. |
|
Термометр лабораторный электронный, регистрационный номер 69551-17 |
LTA-Э |
1 шт. |
|
Термометр цифровой эталонный, регистрационный номер 40719-15 |
ТЦЭ-005/М2 |
1 шт. |
Продолжение таблицы 1
|
Наименование |
Обозначение |
Количество |
|
Термометр сопротивления платиновый вибропрочный эталонный, регистрационный номер 32777-06 |
ПТСВ-10-2 |
1 шт. |
|
Термостат жидкостный |
ВИС-Т-06 серии МАСТЕР |
1 шт. |
|
Термостат жидкостный |
ВИС-Т-11 серии МАСТЕР |
1 шт. |
|
Комплект вспомогательного оборудования, в том числе средство контроля окружающей среды |
- |
1 комп. |
|
Примечания: 1. Допускается замена вискозиметров стеклянных капиллярных эталонных, секундомеров электронных с таймерным выходом, секундомеров электронных, термометра лабораторного электронного, термометра цифрового эталонного, термометра сопротивления платинового вибропрочного эталонного на аналогичные утвержденных типов с метрологическими характеристиками, обеспечивающими необходимый уровень точности, при условии, что владелец комплекса не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на комплекс как их неотъемлемая часть. 2. Допускается замена термостатов жидкостных на аналогичные с метрологическими характеристиками, обеспечивающими необходимый уровень точности, при условии, что владелец комплекса не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на комплекс как их неотъемлемая часть. | ||
Общий вид комплекса представлен на рисунке 1.

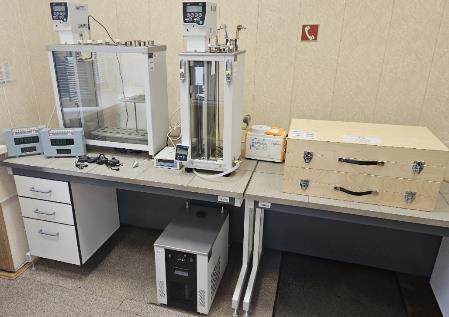

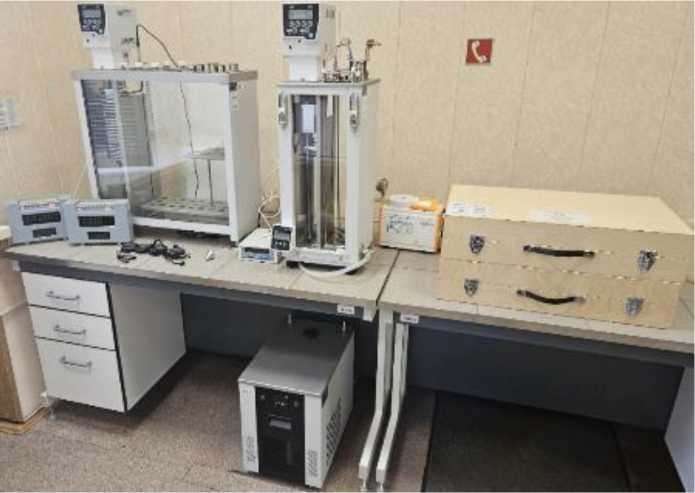

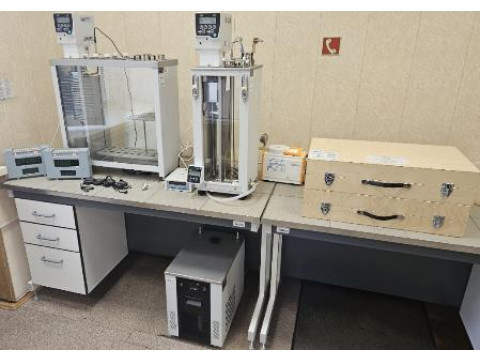

Рисунок 1 - Общий вид комплекса
Наименование комплекса, заводской номер и год изготовления приведены в документе Э-22-256-00-00РЭ «Комплекс эталонный ЭК КВ16. Руководство по эксплуатации» и на шильдике, расположенном на первом футляре для хранения вискозиметров стеклянных капиллярных эталонных, методом трафаретной печати (рисунок 2 и 3).

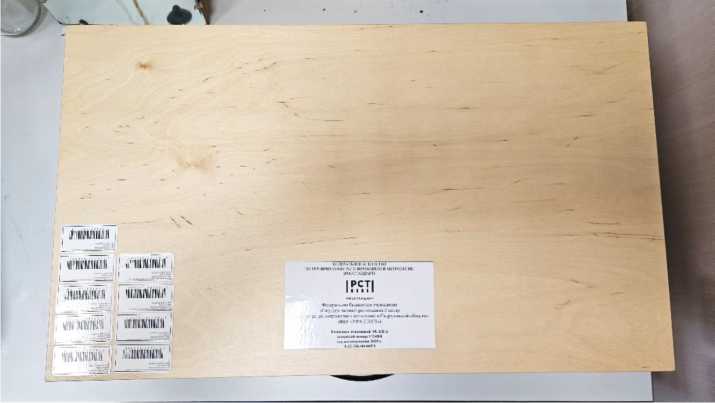

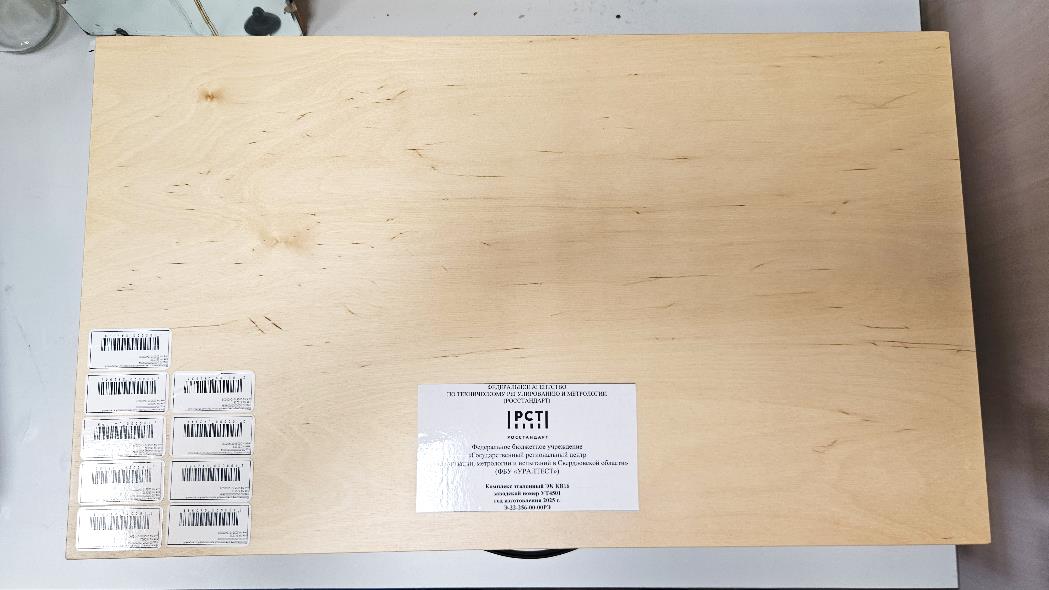

Рисунок 2 - Маркировка комплекса
Место нанесения заводского номера и года изготовления

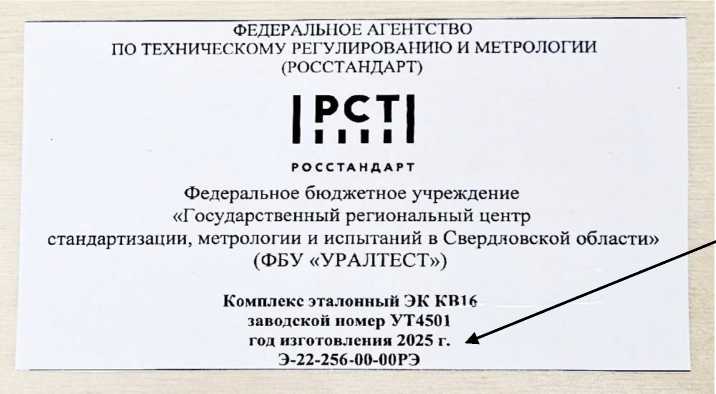

Рисунок 3 - Макет шильдика
Нанесение знака поверки на комплекс не предусмотрено. Пломбирование комплекса не предусмотрено.
Технические характеристики
Метрологические и технические характеристики комплекса представлены в таблицах 2, 3 и 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 15,00 °С до 100,00 °С, мм2/с |
от 0,4 до 34000,0 |
|
Поддиапазоны измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 15,00 °С до 100,00 °С, мм2/с |
от 0,4 до 1000,0 включ. св. 1000,0 до 20000,0 включ. св. 20000,0 до 34000,0 включ. |
|
Границы доверительной относительной погрешности, %, не более: в поддиапазоне значений кинематической вязкости от 0,4 до 1000,0 мм2/с включ. св. 1000,0 до 20000,0 мм2/с включ. св. 20000,0 до 34000,0 мм2/с включ. |
±0,15 ±0,20 ±0,25 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации комплекса: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +18 до +22 от 30 до 80 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка до отказа, ч, не менее |
30 000 |
|
Средний срок службы, лет |
24 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографическим способом.
Комплектность
Таблица 5 - Комплектность ЭК КВ16
|
Наименование |
Обозначение |
Количество |
|
Комплекс эталонный |
ЭК КВ 16 |
1 шт. |
|
Комплекс эталонный ЭК КВ 16. Руководство по эксплуатации |
Э-22-256-00-00РЭ |
1 экз. |
Сведения о методах измерений
приведены в п. 2 «Использование по назначению» документа Э-22-256-00-00РЭ «Комплекс эталонный ЭК КВ16. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622
