Глубиномеры индикаторные Miyamotometrology

Назначение

Глубиномеры индикаторные Miyamotometrology (далее по тексту - глубиномеры) предназначены для измерений глубины пазов, отверстий и высоты уступов.

Описание

Принцип действия глубиномера основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием, настроенным по концевым мерам длины, цилиндрической детали или по поверочной плите, и показанием отсчетного устройства при установке измерительного наконечника на измеряемую поверхность.

Глубиномеры состоят из основания с опорной измерительной поверхностью, в которое устанавливается отсчетное устройство - индикатор (с аналоговым отсчетным устройством или цифровым отсчетным устройством), и фиксируется винтом крепления индикатора. Круговая шкала индикаторов часового типа вращается посредством подвижного ободка и оснащена передвижными указателями пределов поля допуска. Измерительный стержень отсчетного устройства имеет резьбовое отверстие, позволяющее использовать сменные измерительные наконечники различной конфигурации.

Глубиномеры изготавливаются следующих моделей:

- 3311, 3312, 3361, 3362 - с цифровым отсчетным устройством, с прямоугольной плоской опорной измерительной поверхностью основания, со сферическим и игольчатым сменными измерительными наконечниками;

- 3313, 3363 - с цифровым отсчетным устройством, с прямоугольной плоской опорной измерительной поверхностью основания, со сферическим и игольчатым сменными измерительными наконечниками, а также с комплектом сменных удлинительных стержней;

- 3314, 3364 - с цифровым отсчетным устройством, с круглой плоской опорной измерительной поверхностью основания и с игольчатым съемным измерительным наконечником;

- 3315 - с цифровым отсчетным устройством, с V-образной опорной измерительной поверхностью основания и с игольчатым съемным измерительным наконечником. Применяются для измерений глубины пазов и выемок, расположенных на наружной поверхности цилиндрических деталей;

- 3316 - с цифровым отсчетным устройством, с двусторонне скошенной опорной измерительной поверхностью основания и с игольчатым съемным измерительным наконечником;

- 3381 - с индикатором часового типа, с прямоугольной плоской опорной измерительной поверхностью основания и со сферическим и игольчатым сменными измерительными наконечниками;

- 3382 - с индикатором часового типа, с прямоугольной плоской опорной измерительной поверхностью основания и со сферическим и игольчатым сменными измерительными наконечниками, а также с комплектом сменных удлинительных стержней;

- 3383 - с индикатором часового типа, с круглой плоской опорной измерительной поверхностью основания и с игольчатым съемным измерительным наконечником.

Глубиномеры отличаются между собой внешним видом, метрологическими и техническими характеристиками.

Модель глубиномеров указана в составе обозначения модификации, которая указана на футляре и/или на корпусе отсчетного устройства глубиномера. В обозначении модификации первые четыре цифры до знака «дефис» относятся к обозначению модели глубиномера. Обозначение после знака «дефис» относятся к исполнению глубиномера.

Товарный знак       наносится на паспорт глубиномеров типографским методом, на

отсчетное устройство краской или методом лазерной гравировки.

Общий вид глубиномеров указан на рисунках 1 - 9.

Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится методом лазерной маркировки, либо гравировки, либо краской, либо травлением, либо с помощью наклейки, в местах, указанных на рисунке 10.

Возможность нанесения знака поверки на средство измерений отсутствует.

Пломбирование глубиномеров от несанкционированного доступа не предусмотрено.

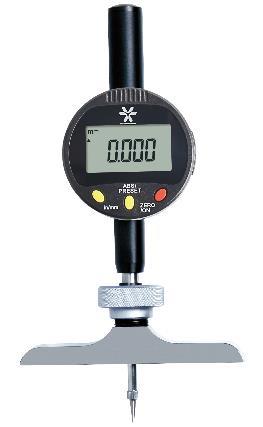

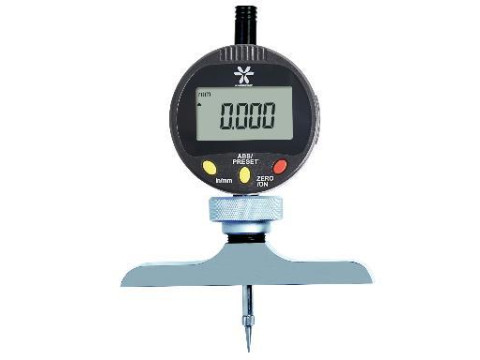

Рисунок 1 - Общий вид глубиномеров моделей 3311 и 3361

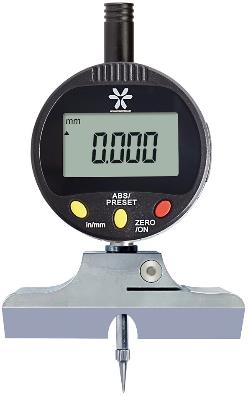

Рисунок 2 - Общий вид глубиномеров моделей 3312 и 3362

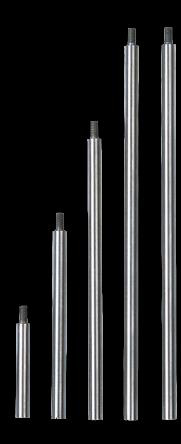

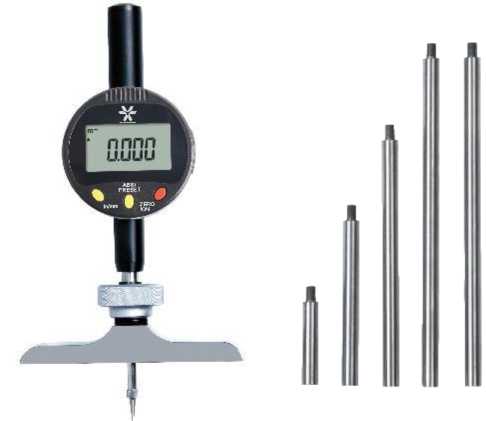

Рисунок 3 - Общий вид глубиномеров моделей 3313 и 3363

Рисунок 4 - Общий вид глубиномеров моделей 3315

Рисунок 5 - Общий вид глубиномеров моделей 3316

Рисунок 6 - Общий вид глубиномеров моделей 3364 и 3314

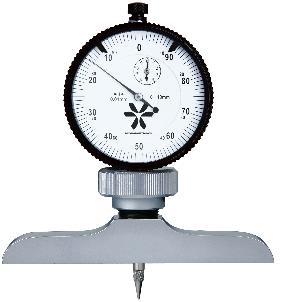

Рисунок 7 - Общий вид глубиномеров моделей 3381

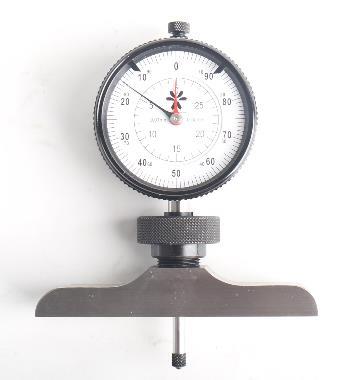

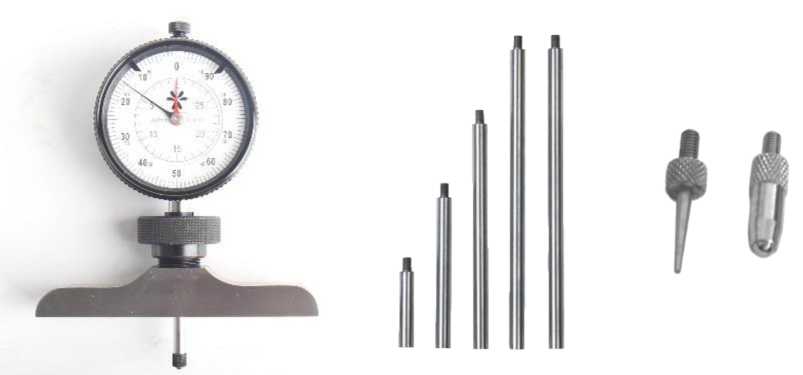

Рисунок 8 - Общий вид глубиномеров моделей 3382

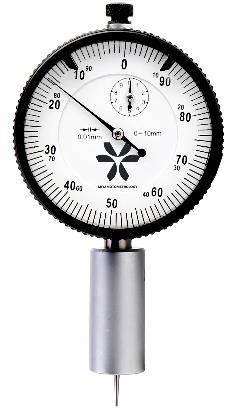

Рисунок 9 - Общий вид глубиномеров моделей 3383

Место нанесения заводского номера

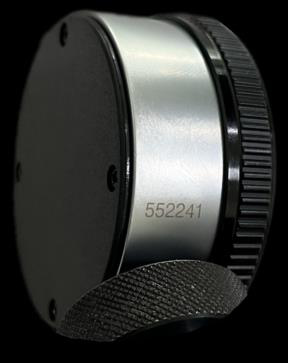

Рисунок 10 - Место нанесения заводского номера

Программное обеспечение

Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчётного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция глубиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.

В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Идентификационные данные встроенного ПО - отсутствуют.

Технические характеристики

Таблица 1 - Основные метрологические характеристики глубиномеров с цифровым отсчетным устройством

Таблица 2 - Основные метрологические характеристики глубиномеров с индикатором часового типа

Таблица 3 - Измерительное усилие и его колебание

Таблица 4 - Допускаемые отклонения от плоскостности измерительной поверхности основания

Таблица 5 - Габаритные размеры и масса

Продолжение таблицы 5

Примечание: * - указаны с учетом футляра

аблица 6 -Условия эксплуатации

аблица 7 - Показатели надежности

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.

Комплектность

Таблица 8 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 6 «Принцип работы и техническое обслуживание» паспорта глубиномеров.

Нормативные документы

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»

ТУ 024-2024 «Глубиномеры индикаторные Miyamotometrology. Технические условия»
