Трансформаторы тока РВ 103
| Номер в ГРСИ РФ: | 98351-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "EJF", Чехия |
|
98351-26: Описание типа
2026-98351-26.pdf
|
Скачать | 94.8 КБ |
Трансформаторы тока РВ 103 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98351-26 | |||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||||||||||||||
| Модель | РВ 103 | |||||||||||||||||||||||||||||||||
| Приказы |
№813 от
27.04.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 37f9cb64-7d06-8239-c8e8-48498007fa50 | |||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||
Производитель / Заявитель
Завод «EJF», ЧЕХИЯ, Videnska 117, 61900 Brno
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 ГСИ. Трансформаторы тока. Методика поверки.
(с 27.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98351-26: Описание типа
2026-98351-26.pdf
|
Скачать | 94.8 КБ |
Описание типа
Назначение
Трансформаторы тока РВ 103 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты и управления в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы выполнены в виде опорной конструкции. Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки. Каждая вторичная обмотка находится на своем магнитопроводе.
Первичная и вторичные обмотки трансформаторов залиты эпоксидным компаундом, что обеспечивает электрическую изоляцию и защиту обмоток от проникновения влаги и механических повреждений.
Выводы вторичных обмоток расположены в нижней части трансформаторов.
К трансформаторам данного типа относятся трансформаторы тока РВ 103 с серийными №№ Т181943, Т182187, Т182205, Т182209, Т182246, Т182263, Т182266, Т192486, Т193913, Т198756.
Трансформаторы тока расположены на территории подстанций ООО «Башкирэнерго».
Серийный номер наносится на табличку технических данных трансформатора ударным способом в виде буквенно-цифрового обозначения.
Нанесение знака поверки на трансформатор не предусмотрено.

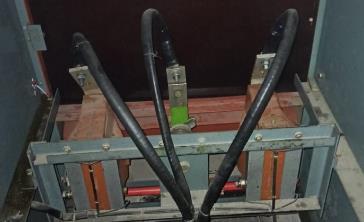

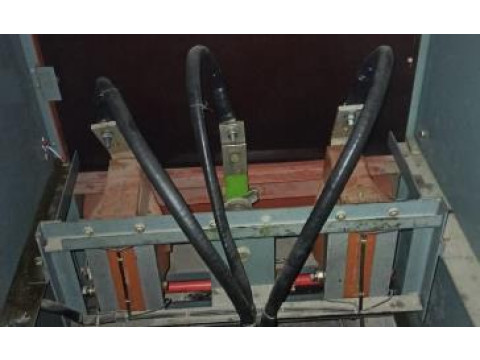

Общий вид трансформаторов тока РВ 103 представлен на рисунке 1.
Пломбирование трансформаторов не предусмотрено.
Место нанесения заводского номера

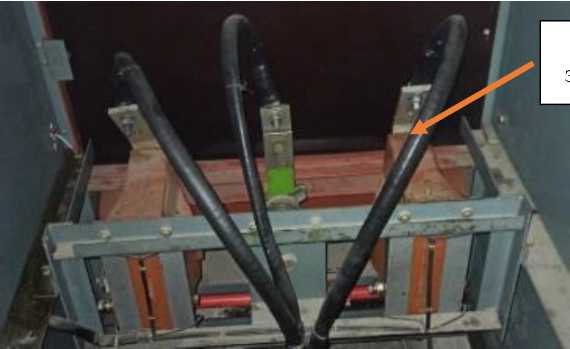

Рисунок 1 - Общий вид трансформаторов тока РВ 103 с указанием места нанесения заводского номера
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Т181943, Т182187, Т182205, Т182209, Т182246, Т182263, Т182266, Т198756, |
Т192486, Т193913 | |
|
Номинальное напряжение, кВ |
6 | |
|
Номинальный ток первичной обмотки, А |
300 |
150 |
|
Номинальный ток вторичной обмотки, А |
5 | |
|
Номинальная частота, Гц |
50 | |
|
Класс точности вторичной обмотки для измерений и учета |
0,5 | |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В'А |
15 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +55 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
аблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
РВ 103 |
10 шт. |
|
Паспорт |
- |
10 экз. |
|
Формуляр |
- |
10 экз. |
Сведения о методах измерений
приведены в паспорте трансформатора тока РВ 103.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
