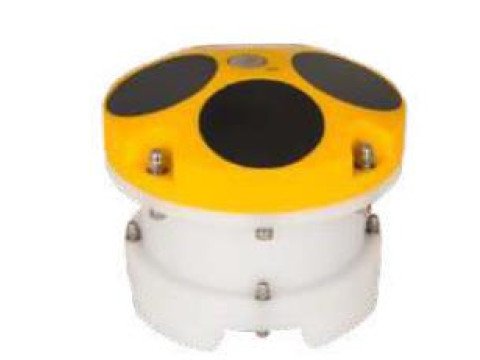

Профилографы доплеровские акустические iFlow
| Номер в ГРСИ РФ: | 98354-26 |
|---|---|
| Производитель / заявитель: | Фирма "Hi Target Survey Instruments Company Ltd.", Китай |
Профилографы доплеровские акустические iFlow (далее - профилографы) предназначены для измерений скорости водного потока и уровня воды (глубины).
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98354-26 | |||||||||
| Действует | по 27.04.2031 | |||||||||
| Наименование | Профилографы доплеровские акустические | |||||||||
| Модель | iFlow | |||||||||
| Модификации |
iFlow RP600 iFlow RP1200 |
|||||||||
| Приказы |
№813 от
27.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 3c912e41-c24c-7633-7246-5a2fb08413a0 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Hi-Target Surveying Instrument Co., Ltd., КИТАЙ, Building 13, Tian’An HQ Center, № 555, North Panyu Road, Panyu 511400, Guangzhou
Поверка
| Методика поверки / информация о поверке |
МП 254-0267-2025 ГСИ. Профилографы доплеровские акустические iFlow. Методика поверки.
(с 27.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98354-26: Описание типа
2026-98354-26.pdf
|
Скачать | 111.2 КБ | |
|
98354-26: Методика поверки
МП 254-0267-2025
2026-mp98354-26.pdf
|
Скачать | 1005.2 КБ |
Описание типа
Назначение
Профилографы доплеровские акустические iFlow (далее - профилографы) предназначены для измерений скорости водного потока и уровня воды (глубины).
Описание
К настоящему типу средств измерений относятся профилографы доплеровские акустические следующих модификаций: iFlow RP600, iFlow RP1200, которые отличаются друг от друга метрологическими характеристиками и габаритными размерами.
Профилографы состоят из первичных акустических преобразователей скорости и уровня воды (гидрофонов), и платы вычислителя, помещенных вместе с другими элементами конструкции в герметичный неразборный корпус.
Принцип действия при измерении скорости водного потока основан на эффекте Доплера. Четыре преобразователя излучают короткие импульсы вдоль узконаправленных лучей, эти же преобразователи фиксируют сигналы, отраженные от находящихся в воде взвешенных частиц (рессеивателей), полученный при этом сдвиг частоты используется для расчета текущей скорости потока.
Принцип действия при измерении уровня воды основан на принципе эхолокации, при котором расстояние определяется по времени задержки возвращений отражённых импульсов.
Профилографы представляют собой моноблочную водонепроницаемую конструкцию со встроенной энергонезависимой памятью.
Для обеспечения возможности получения результатов измерений в режиме реального времени профилограф оборудуется водонепроницаемым разъемом с серийным выходом RS-232.
По кабелю, подключаемому к этому разъему, также может подаваться и электропитание, если профилограф устанавливается на постоянной основе.
Общий вид профилографов с указанием места нанесения серийного номера приведен на рисунке 1.
Серийный номер, в виде цифрового обозначения, состоящего из шести арабских цифр, наносится методом цифровой печати на корпус профилографа в виде наклейки.
Нанесение знака поверки на профилограф не предусмотрено.
Пломбирование профилографа не предусмотрено.
2
Датчик температуры
Место нанесения серийного номера
1 - модификация iFlow RP600; 2 - модификация iFlow RP1200
Рисунок 1 - Общий вид профилографов с указанием мест нанесения серийного номера
Программное обеспечение
Профилографы имеют встроенное программное обеспечение «DSP», разработанное для выполнения измерений, передачи результатов измерений и автономное программное обеспечение «iFlow», которое обеспечивает сбор, обработку, проверку состояния и настройку профилографа.
Уровень защиты программного обеспечения (далее - ПО) от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Рекомендации Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
встроенное |
автономное | |
|
Идентификационное наименование ПО |
DSP |
iFlow |
|
Номер версии (идентификационный номер) ПО |
5.ХХ1) |
З.х.х1) |
|
1) «х» - метрологически незначимая часть ПО, может принимать значения от 0 до 9 | ||
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация iFlow RP600 |
Модификация iFlow RP1200 | |
|
Диапазон измерений скорости водного потока, м/с |
от 0,01 до 5,00 |
от 0,01 до 5,00 |
|
Пределы допускаемой абсолютной погрешности измерений скорости водного потока, м/с |
±(0,01+0,03-V1)) |
±(0,01+0,03^)) |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |
|
Модификация iFlow RP600 |
Модификация iFlow RP1200 | |
|
Диапазон измерений уровня воды, м |
_ |
от 0,15 до 35,0 |
|
Пределы допускаемой абсолютной погрешности измерений уровня воды, м |
_ |
±(0,02+0,01<Н2)) |
|
1) V - измеренное значение скорости водного потока, м/с 2) Н - измеренное значение уровня воды, м | ||
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация iFlow RP600 |
Модификация iFlow RP1200 | |
|
Диапазон показаний уровня воды, м |
от 0,3 до 90,0 |
от 0,15 до 35,0 |
|
Диапазон показаний температуры воды, °С |
от -10 до +60 | |
|
Диапазон показаний курса |
от 0° до 360° | |
|
Параметры электрического питания: -напряжение постоянного тока, В |
от 9 до 18 | |
|
Потребляемая мощность, Вт, не более |
3,5 | |
|
Интерфейс связи |
RS-232 | |
|
Габаритные размеры, мм, не более - длина - диаметр |
201 230 |
235 165 |
|
Масса, кг, не более |
6,8 |
5,6 |
|
Условия эксплуатации: -температура воды, °C |
от +5 до +35 | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист формуляра типографским способом.
Комплектность
аблица 5 - Комплектность профилографа
|
Наименование |
Обозначение |
Количество |
|
Профилограф доплеровский акустический1) |
iFlow, модификация iFlow RP600 iFlow, модификация iFlow RP1200 |
1 шт. |
|
Кабель передачи данных |
_ |
1 шт. |
|
Формуляр |
Профилограф доплеровский акустический iFlow |
1 экз. |
|
1) в зависимости от модификации | ||
Сведения о методах измерений
приведены в главе 2 «Использование по назначению» формуляра «Профилограф доплеровский акустический iFlow».
Нормативные документы
Локальная поверочная схема Росгидромета для средств измерений средней скорости водного потока в диапазоне от 0,01 до 5,00 м/с;
Стандарт предприятия «Профилографы доплеровские акустические iFlow».
