Дата-логгеры температуры капсульные КВТЛ-РВТС
| Номер в ГРСИ РФ: | 98360-26 |
|---|---|
| Производитель / заявитель: | ООО "Научно-Производственная компания "РВТС" (ООО "НПК "РВТС"), г. Москва |
Дата-логгеры температуры капсульные КВТЛ-РВТС (далее по тексту - логгеры) предназначены для измерений и регистрации температуры различных сред.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98360-26 | ||||||||||||||||||||||||
| Действует | по 27.04.2031 | ||||||||||||||||||||||||
| Наименование | Дата-логгеры температуры капсульные | ||||||||||||||||||||||||
| Модель | КВТЛ-РВТС | ||||||||||||||||||||||||
| Модификации |
со сменным элементом питания с несменным элементом питания |
||||||||||||||||||||||||
| Приказы |
№813 от
27.04.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | d347eb24-e9c0-79c0-d218-480ff1167cc5 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
ООО «НПК «РВТС», РОССИЯ, 125375, г. Москва, ул. Тверская, д. 16 стр. 3, этаж 8 комн. 14
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1108-207-2025 ГСИ. Дата-логгеры температуры капсульные КВТЛРВТС. Методика поверки.
(с 27.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98360-26: Описание типа
2026-98360-26.pdf
|
Скачать | 294.7 КБ | |
|
98360-26: Методика поверки
РТ-МП-1108-207-2025
2026-mp98360-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Дата-логгеры температуры капсульные КВТЛ-РВТС (далее по тексту - логгеры) предназначены для измерений и регистрации температуры различных сред.
Описание
Принцип действия логгеров основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемой температуре, поступающих в электронный блок от встроенных первичных преобразователей (датчиков) температуры, в цифровой код.
Каждый логгер является устройством многократного применения и представляет собой автономный программируемый логгер, фиксирующий температуру с заданным интервалом регистрации в течение промежутка времени, обусловленного размером памяти и зарядом батареи. Отображение на экране ПК информации, накопленной в логгерах, происходит в табличной форме с возможностью выгрузки и сохранения отчетного табличного файла формата .xlsx. Запись новых установочных параметров производится с помощью персонального компьютера (ПК). Подключение логгера к ПК осуществляется при помощи считывателя данных, использующего технологию беспроводной передачи данных ближнего действия (NFC), который подключается к ПК при помощи проводного (USB) соединения.
Логгеры выпускаются в двух конструктивных исполнениях - со сменным или несменным элементом питания емкостью не менее 200 мАч. Логгеры температуры капсульные КВТЛ-РВТС выполнены в виде компактного моноблочного корпуса круглой формы, изготовленного из нейлона (для версии с незаменяемым элементом питания), либо составного корпуса из полиэфирного пластика со стягивающими винтами с уплотнительной резинкой (для версии с заменяемым элементом питания). Внутри корпуса находится датчик температуры, а также микросхемы, обеспечивающие работоспособность логгера.
Логгеры применяются для измерений и регистрации температуры в автоклавах, стерилизаторах и прочих агрегатах, в том числе и в составе систем мониторинга температуры.
На рисунках 1-2 представлены фотографии общего вида логгеров. На рисунке 3 представлены фотографии общего вида NFC-считывателя данных. Корпуса логгеров и NFC-считывателя данных может изготавливаться в различных цветовых решениях.

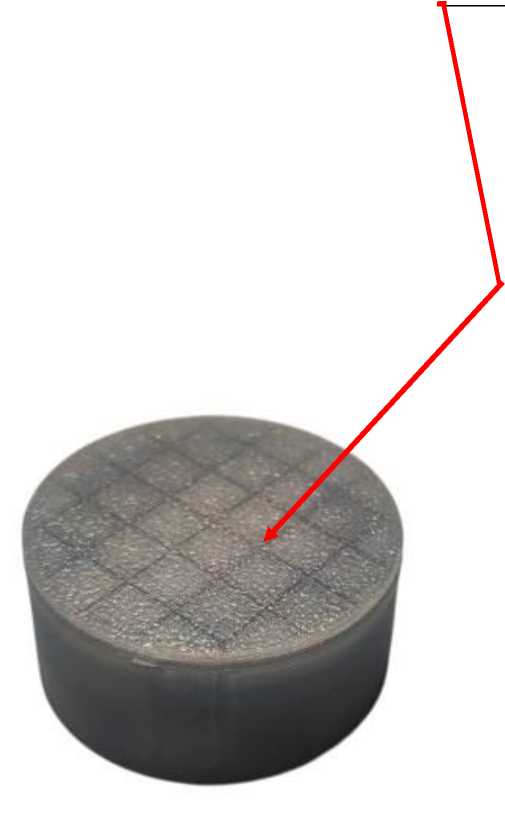

Место нанесения заводского номера

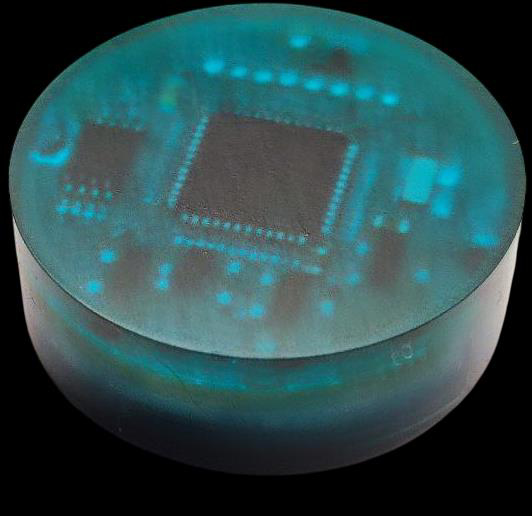

Рисунок 2 - Общий вид логгеров с несменным элементом питания

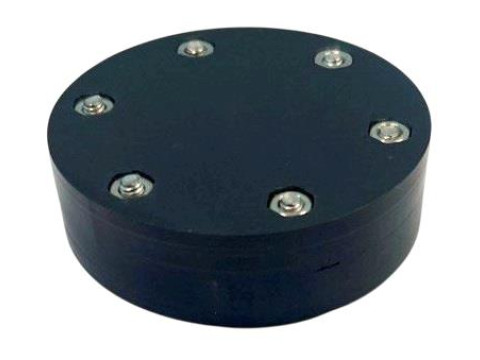

Рисунок 1 - Общий вид логгеров со сменным элементом питания

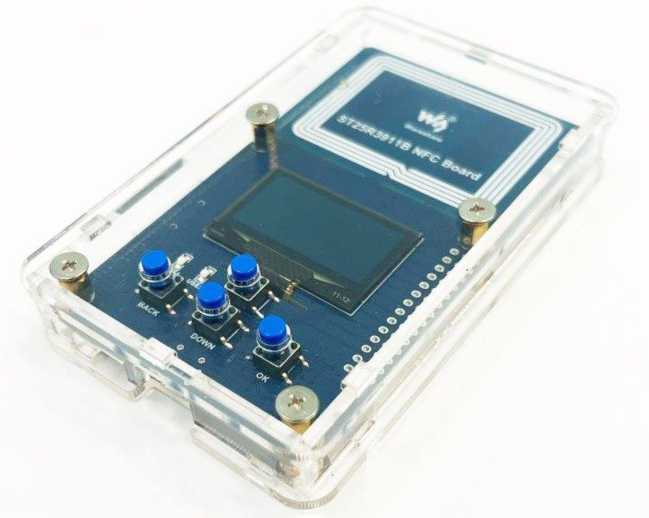

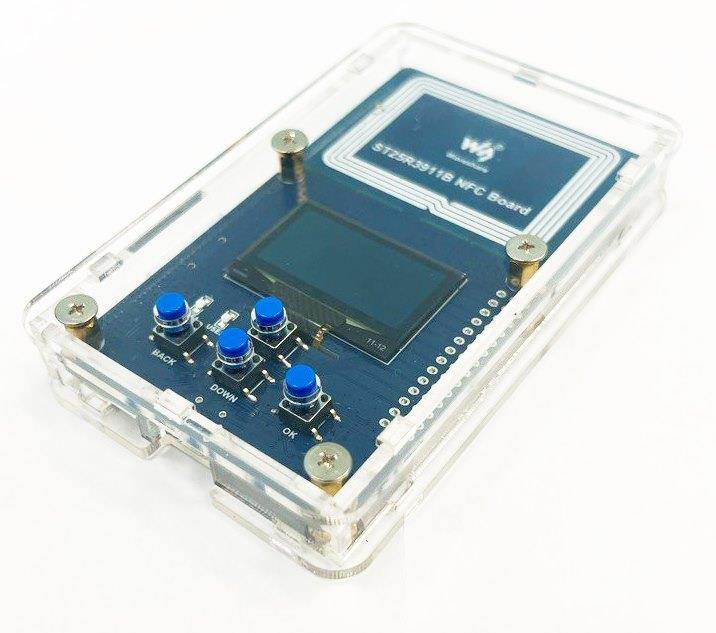

Рисунок 3 - Общий вид NFC-считывателя данных
Пломбирование логгеров не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус логгеров при помощи гравировки, а также он прописан во внутренней электронной памяти изделия. Конструкция логгеров не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечение
Программное обеспечение (ПО) логгеров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, загружаемое в логгеры на предприятии-изготовителе во время производственного цикла. Метрологические характеристики логгеров нормированы с учетом влияния на них встроенного ПО.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО дата-логгеров температуры капсульных
КВТЛ-РВТС
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже 3 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
В соответствии с п.4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция регистраторов исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО
от непреднамеренных и преднамеренных изменений - «высокий».
Автономное (внешнее) ПО «РВТС Регистратор» устанавливается на ПК и применяется для настройки таких параметров логгеров, как: период измерения температуры, длительность записи и время задержки начала измерений («отложенный» старт) и других, в зависимости от модификации логгера. Первичная настройка параметров «по умолчанию» осуществляется на предприятии-изготовителе перед поставкой изделий конечному потребителю.
Технические характеристики
Метрологические и технические характеристики дата-логгеров температуры капсульных КВТЛ-РВТС приведены в таблицах 2-4.
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C |
от -40 до +125 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,75 |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Разрешающая способность (при измерении и регистрации температуры), °C |
0,1 |
|
Программируемый диапазон интервала между измерениями, с |
от 10 до 1200 |
|
Номинальное напряжение питания, В |
3 |
|
Габаритные размеры (диаметр х высота), мм, не более: - для исполнения со сменным элементом питания - для исполнения с несменным элементом питания |
60x20 35x20 |
|
Масса, г, не более: - для исполнения со сменным элементом питания - для исполнения с несменным элементом питания |
100 30 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
от -40 до +125 до 100 |
|
Объем памяти, записей, не более |
16 380 |
|
Время работы в режиме измерения до разряда элемента питания, ч, не менее: - при температуре эксплуатации до +100 °C (включ.) - при температуре эксплуатации свыше +100 °С до +120 °С (включ.) - при температуре эксплуатации свыше +120 °C |
300 от 50 до 275 (*) 45 |
|
(*) - данное время зависит от заводских характеристик элемента питания | |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет - для исполнения со сменным элементом питания - для исполнения с несменным элементом питания |
2 (не менее); 2 (не более) или до разряда элемента питания |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Дата-логгер температуры капсульный |
КВТЛ-РВТС (исполнение в соответствии с заказом) |
В соответствии с заказом (минимальное количество 1 шт.) |
|
Руководство по эксплуатации |
ВТБМ.421441.101 РЭ |
1 экз. |
|
Паспорт |
ВТБМ.421441.101 ПС |
1 экз. |
|
NFC-считыватель данных |
NFC reader |
1 шт. 1) |
|
Программное обеспечение |
«РВТС Регистратор» 2) |
- |
|
1) Допускается поставка 1 шт. на партию логгеров при поставке в один адрес; 2) Доступно для скачивания по ссылке на сайте предприятия-изготовителя. | ||
Сведения о методах измерений
приведены в разделе 3 «Методика применения» Руководства по эксплуатации.
Нормативные документы
ГОСТ Р 56940-2016/EN 12830:1999 Регистраторы температуры, используемые при транспортировании, хранении и распределении охлажденной, замороженной и глубокой/быстрой заморозки пищевой продукции и мороженого. Испытания, эксплуатационные характеристики, пригодность к применению;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
ВТБМ.421441.101 ТУ Дата-логгеры температуры капсульные КВТЛ-РВТС. Технические условия.
