Термогигрометры Квант
| Номер в ГРСИ РФ: | 98363-26 |
|---|---|
| Категория: | Гигрометры |
| Производитель / заявитель: | ОАО "НПП космического приборостроения "Квант", г.Ростов-на-Дону |
Термогигрометры Квант (далее по тексту - термогигрометры) предназначены для измерений, регистрации и передачи в устройства визуализации и контроля значений температуры, относительной влажности воздушной среды и атмосферного давления, а также индикации показаний точки росы и контроля соблюдения температурных и влажностных режимов окружающей среды, в том числе при хранении и транспортировании различных объектов.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98363-26 | ||||||||||||||||||||||||||||||||||||||||||
| Действует | по 27.04.2031 | ||||||||||||||||||||||||||||||||||||||||||
| Наименование | Термогигрометры | ||||||||||||||||||||||||||||||||||||||||||
| Модель | Квант | ||||||||||||||||||||||||||||||||||||||||||
| Модификации |
«Базовая» «Базовая + давление» «Базовая + модуль передачи данных» «Максимальная» |
||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№813 от
27.04.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 873172b7-c601-4d05-0322-dc6193f0fd6a | ||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
АО «НПП КП «КВАНТ», РОССИЯ, 344090, г. Ростов-на-Дону, ул. Мильчакова, дом 7
Поверка
| Методика поверки / информация о поверке |
РТ-МП-40-207-2026 ГСИ. Термогигрометры Квант. Методика поверки.
(с 27.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
1 год
При поверке измерительного канала относительной влажности и/или атмосферного давления
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98363-26: Описание типа
2026-98363-26.pdf
|
Скачать | 141.2 КБ | |
|
98363-26: Методика поверки
РТ-МП-40-207-2026
2026-mp98363-26.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Термогигрометры Квант (далее по тексту - термогигрометры) предназначены для измерений, регистрации и передачи в устройства визуализации и контроля значений температуры, относительной влажности воздушной среды и атмосферного давления, а также индикации показаний точки росы и контроля соблюдения температурных и влажностных режимов окружающей среды, в том числе при хранении и транспортировании различных объектов.
Описание
Принцип действия термогигрометров основан на измерении и преобразовании в цифровой код сигналов, поступающих от первичных преобразователей температуры, влажности и атмосферного давления, а также передачи измеренной информации посредством цифровых сетей и интерфейсов, в том числе беспроводных, для дальнейшего хранения, визуализации измеренных значений и создания отчетов на основе измеренной информации.
Принцип измерений температуры основан на зависимости электрического сопротивления первичного чувствительного элемента (далее по тексту - ЧЭ) от измеряемой температуры.
Принцип измерений относительной влажности основан на изменении электрической емкости первичного преобразователя в зависимости от количества сорбированной влаги на полярном полимерном сорбенте, используемом в качестве влагочувствительного слоя.
Принцип измерений атмосферного давления основан на преобразовании электрических сопротивлений первичного преобразователя давления в сигналы электрического напряжения. Прибор оцифровывает и пересчитывает напряжение разбаланса моста в давление по данным калибровочной зависимости термогигрометра.
Термогигрометры изготавливаются в следующих моделях (модификациях):
- «Базовая» - каналы измерений температуры, относительной влажности воздуха, индикация показаний точки росы;
- «Базовая + давление» - каналы измерений температуры, относительной влажности воздуха и атмосферного давления, индикация показаний точки росы;
- «Базовая + модуль передачи данных» - каналы измерений температуры, относительной влажности воздуха, индикация показаний точки росы и возможность передачи данных на смартфон или персональный компьютер (далее по тексту - ПК) по беспроводному каналу передачи данных;
- «Максимальная» - каналы измерений температуры, относительной влажности воздуха, атмосферного давления, индикация показаний точки росы и возможность передачи данных на смартфон или ПК по беспроводному каналу передачи данных.
Во всех моделях термогигрометров температура является основным, функционально значимым параметром; относительная влажность воздуха и атмосферное давление являются соответственно второстепенными параметрами и могут быть отключены программным способом.
Термогигрометры конструктивно выполнены в пластиковом корпусе с ЖК-дисплеем, светодиодной индикацией, кнопками управления и USB-разъёмом, внутри которого расположена электронная плата с микроконтроллером, первичные преобразователи и литиевый источник питания. Термогигрометры имеют внутреннюю память, в которой сохраняется журнал регистрации температуры, относительной влажности с заданным интервалом измерений и атмосферного давления.
Термогигрометры могут быть использованы для контроля соблюдения правил хранения и транспортирования на всех уровнях в системе «холодовой цепи» термолабильных лекарственных препаратов, вакцин, лекарственных средств, крови и её компонентов, а также донорских органов, в том числе при хранении и транспортировании различных объектов, передачу данных через USB-порт ПК или модуль передачи данных (Bluetooth). Термогигрометр обеспечивает установку «инспекционной метки» при контроле в системе «холодовой цепи».
Термогигрометры могут обеспечивать передачу пакетов данных через смартфон или ПК, с использованием проводного соединения или по каналу Bluetooth, или совместимого модуля передачи данных на сервер информационно-измерительного комплекса контроля и учета энергоресурсов «Квант-Энерго» (регистрационный номер типа СИ в ФИФ ОЕИ 79165-20), либо локальное (без использования сервера) программное обеспечение для снятия показаний (измерений) с термогигрометра, проверки его работоспособности, поверки прибора (как средства измерения), просмотра и выгрузки архива измерений, для просмотра идентификационных параметров изделия, для просмотра (изменения) настроек и конфигурирования прибора.
Термогигрометр обеспечивает передачу данных на сервер, с возможностью контроля данных на средствах визуального отображения информации - дисплеях или их эквиваленте в виде дистанционных средств визуализации (смартфон, планшет, монитор автоматизированного рабочего места и т.п.). Отображение информации производится в программном обеспечении «верхнего уровня», в личных кабинетах (опционально). Возможна интеграция с иными информационными системами заказчика.
Пломбирование термогигрометров осуществляется путем пломбирования корпуса с помощью наклейки. Серийный номер в виде обозначения, состоящего из арабских цифр, указан на наклейке на корпусе термогигрометра. Конструкция термогигрометров не предусматривает нанесение знака поверки на средство измерений. Фотографии общего вида термогигрометров с указанием мест нанесения серийного номера, знака утверждения типа и пломбирования приведены на рисунке 1. Корпус термогигрометров и фон этикетки могут изготавливаться в разных цветовых решениях. Этикетка может содержать дополнительную информацию об индивидуальном брендировании термогигрометров.
МЕНЮ
Д9ЛЛ9НУ9
ОГИГРОМЕТР «КВАНТ» ИЗДЕЛИЕ 679М
К
Моосл. *Шодма/7ьмая'
BlUOtOOtti
Т емпература Влажность
Тврмогкро^деТр*КмиГ. мдалм 67ШИ
^-«ГЙМБ Г 424313 01В ТУ
--''I АО «НПП КП «КВАНТ». ЦЦ 344CQ0, Ростовская область. т о город Ростов-на-£}ону, г Ристив-каДан^, уг МиПемжоад ад Г Тел *7 \063) 222-55-J
emad $oace$Cnp0kpkvanl.ru
Место нанесения серийного номера
Место пломбирования
Знак утверждения типа

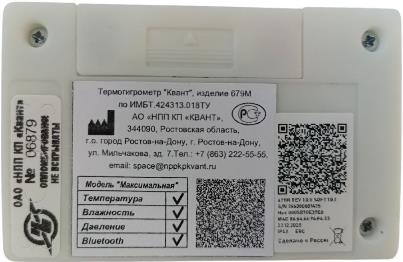

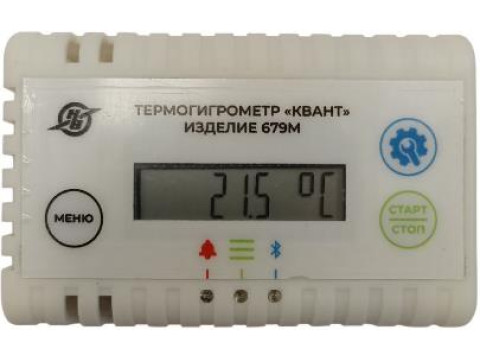

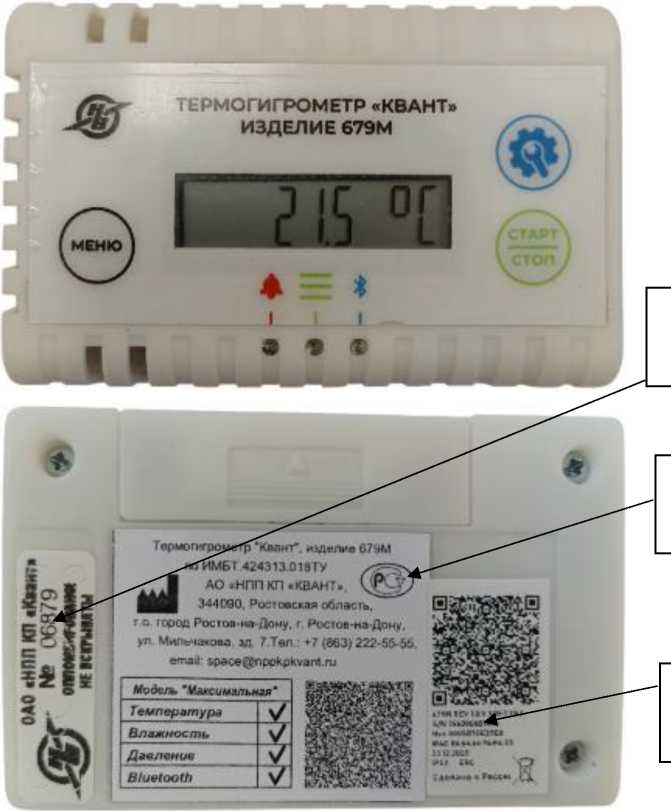

Рисунок 1 - Общий вид термогигрометров с указанием мест нанесения знака утверждения типа, серийного номера и пломбирования
Программное обеспечение
Программное обеспечение (ПО) термогигрометров состоит из метрологически значимого внутреннего (встроенного) ПО, а также из внешнего (автономного) ПО. Внутреннее ПО загружается в память микроконтроллера, встроенного в термогигрометр на этапе изготовления, и не доступно для внешней модификации.
Уровень защиты внутреннего ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.1 |
|
Цифровой идентификатор ПО |
- |
Совместимое с термогигрометрами автономное ПО может быть загружено с официального сайта изготовителя по ссылке https://cfg.kvant.online/software/application/sensor-app и не является метрологически значимым. Автономное ПО предназначено только для считывания и отображения в табличном и графическом виде информации, хранящейся в энергонезависимой памяти термогигрометров при соединении их с ПК.
Технические характеристики
Метрологические и технические характеристики термогигрометров приведены в таблицах 2-3. Показатели надежности приведены в таблице 4.
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -40 до +80 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
± 0,5 |
|
Диапазон измерений относительной влажности (в диапазоне температур окружающего воздуха от +5 °С до +65 °С), % |
от 10 до 95 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % |
± 3,0 (от 10 % до 50 % включ.); ± 4,0 (св. 50 % до 95 %) |
|
Разрешающая способность измерений, °С, %, гПа - при считывании результатов измерений с ЖК-дисплея - при считывании результатов измерений через автономное ПО |
0,1 0,01 |
|
Диапазон измерений атмосферного давления, гПа |
от 300 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
± 5 |
аблица 3 - Технические характеристики
|
Наименование и размерность параметра |
Значение параметра |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре плюс 25 °С без образования конденсата, %, не более |
от -40 до +80 98 |
|
Напряжение питания, В |
от 3,2 до 4,2 |
|
Габаритные размеры (ДхШхВ), мм, не более |
105x65x25 |
|
Масса, г, не более |
120 |
|
Количество измеренных значений, не менее |
500 000* |
|
* - В зависимости от объема памяти установленной SD карты (в соответствии с заказом). | |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
70 080 |
|
Средний срок службы, лет, не менее |
8 |
Знак утверждения типа
наносится на наклейку на корпус термогигрометра типографским способом.
Комплектность
аблица 5 - Комплектность средств измерений
|
Наименование |
Обозначение |
Кол-во |
|
Термогигрометр |
Квант |
1 шт. |
|
Термогигрометр Квант. Паспорт - руководство по эксплуатации |
ИМБТ.424313.018 ПС |
1 экз. |
|
Кабель |
USB Type А (М) -USB Type С (М) |
1 шт. |
|
Контрольная карточка индикатора Термогигрометра Квант |
ИМБТ.754463.248 |
1 экз.* |
|
Упаковка |
- |
1 шт. |
|
* Комплектуется по заказу при поставке термогигрометра как медицинского изделия | ||
Сведения о методах измерений
приведены в разделе «Указания по эксплуатации» паспорта - руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. №147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Приказ Федерального агентства по техническому регулированию и метрологии от 05 декабря 2025 г. № 2667 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-2 - 1408 Па»;
ИМБТ.424313.018ТУ «Термогигрометр «Квант», изделие 679М. Технические условия».
