Полуприцепы-цистерны MERCERON
| Номер в ГРСИ РФ: | 98369-26 |
|---|---|
| Категория: | Полуприцепы-цистерны |
| Производитель / заявитель: | MERCERON, Франция |
Полуприцепы-цистерны MERCERON (далее - ППЦ) предназначены для измерений объема нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98369-26 | |||||||||
| Наименование | Полуприцепы-цистерны | |||||||||
| Модель | MERCERON | |||||||||
| Приказы |
№812 от
27.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 84864b37-ab70-3612-8c77-7f1f686d059d | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
MERCERON, ФРАНЦИЯ, Allee D Argenson 86100 Chatellerault Z I Nord
Поверка
| Методика поверки / информация о поверке |
МП-011-2025 ГСИ. Полуприцепы-цистерны MERCERON. Методика поверки
(с 27.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98369-26: Описание типа
2026-98369-26.pdf
|
Скачать | 115.5 КБ | |
|
98369-26: Методика поверки
МП-011-2025
2026-mp98369-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Полуприцепы-цистерны MERCERON (далее - ППЦ) предназначены для измерений объема нефти и нефтепродуктов.
Описание
Принцип действия ППЦ основан на заполнении их жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоит из алюминиевой сварной цистерны постоянного сечения чемоданообразной формы, установленной на шасси. Для гашения гидравлических ударов во время движения внутри цистерны установлены волнорезы. Цистерна состоит из семи герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее -ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива
нефтепродуктов и включает в себя:
- горловину с указателем уровня налива;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
К данному типу относятся полуприцепы-цистерны MERCERON с заводскими номерами VF9M343SD12435070, VF9M343RD01435074.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из семнадцати символов, нанесен ударным методом на металлическую информационную табличку, расположенную спереди в нижней части цистерны справа по ходу движения.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование ППЦ для защиты от несанкционированного доступа не предусмотрено.
Общий вид ППЦ и место расположения информационной таблички для нанесения заводского номера представлены на рисунке 1, 2.
Место расположения информационной таблички

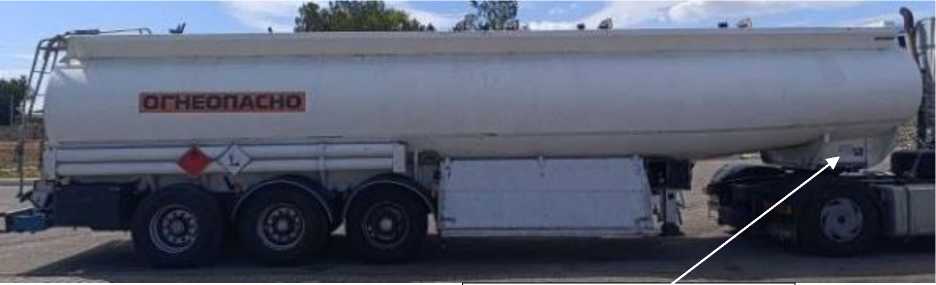

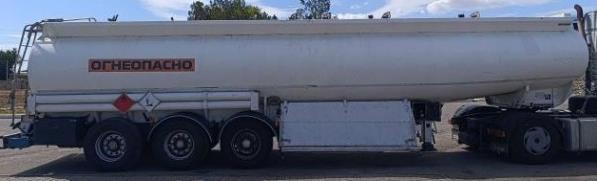

Рисунок 1 - Общий вид полуприцепа-цистерны MERCERON заводской номер VF9M343SD12435070
Место расположения информационной таблички

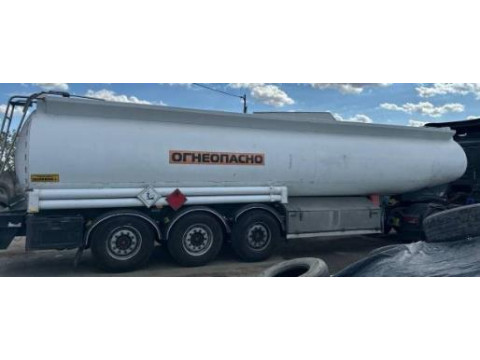

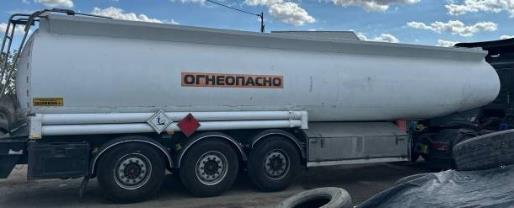

Рисунок 2 - Общий вид полуприцепа-цистерны MERCERON заводской номер VF9M343RD01435074
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение | |
|
Заводской номер |
VF9M343SD12435070 |
VF9M343RD01435074 |
|
Номинальная вместимость, дм3 |
38000 |
36000 |
|
Действительная вместимость 1 -й секции, дм3 |
10000 |
9000 |
|
Действительная вместимость 2-й секции, дм3 |
6000 |
6000 |
|
Действительная вместимость 3 -й секции, дм3 |
3000 |
3000 |
|
Действительная вместимость 4-й секции, дм3 |
2000 |
2000 |
|
Действительная вместимость 5-й секции, дм3 |
4000 |
4000 |
|
Действительная вместимость 6-й секции, дм3 |
5000 |
5000 |
|
Действительная вместимость 7-й секции, дм3 |
8000 |
7000 |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 | |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +50 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации печатным способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Комплектующие |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
MERCERON |
2 шт. |
|
Запасные части, инструменты и принадлежности |
2 комплекта | |
|
Руководство по эксплуатации |
2 экз. |
Сведения о методах измерений
приведены в разделе 6 «Описание и работа изделия» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
