Машины видеоизмерительные консольные OptiQ
| Номер в ГРСИ РФ: | 98375-26 |
|---|---|
| Производитель / заявитель: | ООО «Квалитим», г. Москва |
Машины видеоизмерительные консольные OptiQ (далее - ВИМ) предназначены для контактных и бесконтактных измерений линейных размеров.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98375-26 | |||||||||
| Действует | по 27.04.2031 | |||||||||
| Наименование | Машины видеоизмерительные консольные | |||||||||
| Модель | OptiQ | |||||||||
| Модификации |
OptiQSensa 200 OptiQSensa 300 OptiQSensa 400 OptiQSensa 500 OptiQVersa 300 OptiQVersa 400 OptiQVersa 500 |
|||||||||
| Приказы |
№812 от
27.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 9c8d3430-20db-419f-f74c-eda9ce0efa23 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Квалитим», РОССИЯ, 125445, г. Москва, вн.тер.г. Муниципальный округ Ховрино, ул. Смольная д. 24а, этаж 12, помещ. I, ком. № 35
Поверка
| Методика поверки / информация о поверке |
МП АПМ 06-25 ГСИ. Машины видеоизмерительные консольные OptiQ. Методика поверки
(с 27.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98375-26: Описание типа
2026-98375-26.pdf
|
Скачать | 201.4 КБ | |
|
98375-26: Методика поверки
МП АПМ 06-25
2026-mp98375-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Машины видеоизмерительные консольные OptiQ (далее - ВИМ) предназначены для контактных и бесконтактных измерений линейных размеров.
Описание
Основными элементами конструкции приборов являются гранитное или металлическое основание, на которое установлены подвижный предметный стол с нижним осветителем встроенные измерительные шкалы, вертикальная колонна с подвижной оптической системой, включающей в себя измерительный блок и верхний осветитель, персональный компьютер (ПК).
Принцип работы машин видеоизмерительных консольных OptiQ основан на считывании с измерительных шкал значений по осям X, Y, Z положения оптоэлектронного измерительного блока и/или контактного измерительного датчика с последующей обработкой данных в ПО. Измерения проводятся в ручном и автоматическом режимах.
ВИМ имеют консольную конструкцию и состоят из основания, на котором установлены вертикальная колонна и моторизованный измерительный столик, выполненный с возможностью перемещений по координатам X, Y, Z. В модификациях OptiQSensa 200, OptiQSensa 300, OptiQSensa 400, OptiQSensa 500 столик перемещается микрометрическими винтами. На колонне подвижно закреплена оптическая система с встроенной шкалой перемещений по оси Z. ВИМ модификаций OptiQVersa 300, OptiQVersa 400, OptiQVersa 500 имеют моторизованную ось Z. При измерениях предусмотрена функция автофокусировки. В ВИМ модификации OptiQ Sensa 200 оптическая система на колонне управляется вручную.
ВИМ модификаций Sensa могут оснащаться контактным датчиком MCP.
ВИМ модификаций Versa могут оснащаться контактным датчиком MCP, бесконтактным датчиком белого света ZW.
К средствам измерений данного типа относятся машины видеоизмерительные консольные OptiQ модификаций OptiQSensa 200, OptiQSensa 300, OptiQSensa 400, OptiQSensa 500, OptiQVersa 300, OptiQVersa 400, OptiQVersa 500.
Пломбирование крепёжных винтов корпуса ВИМ не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер ВИМ в числовом или буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на металлическом основании сзади.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид машин видеоизмерительных консольных OptiQ с местом указания расположения маркировочной таблички представлен на рисунках 1 - 3.
Общий вид маркировочной таблички с местом нанесения заводского номера представлен на рисунке 4.

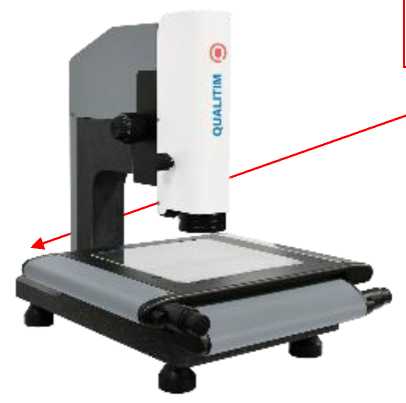

Рисунок 1 - Общий вид машин видеоизмерительных консольных OptiQ, мод. OptiQSensa 200 с местом расположения маркировочной таблички
Место расположения маркировочной таблички

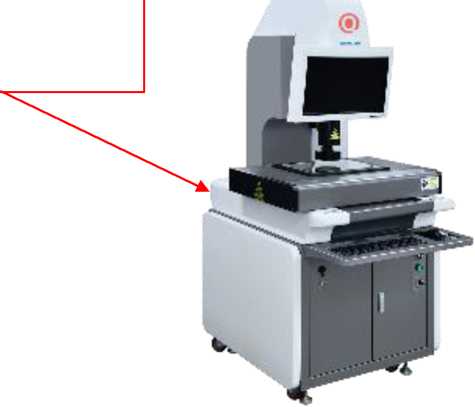

Рисунок 2 - Общий вид машин видеоизмерительных консольных OptiQ, мод. OptiQSensa 300, OptiQSensa 400, OptiQSensa 500 с местом расположения маркировочной таблички
Место расположения маркировочной таблички

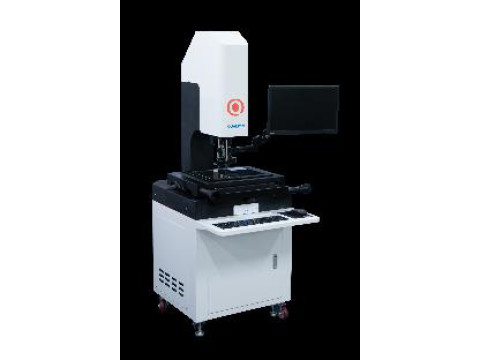

Рисунок 3 - Общий вид машин видеоизмерительных консольных OptiQ, мод. OptiQVersa 300, OptiQVersa 400, OptiQVersa500 с местом расположения маркировочной таблички

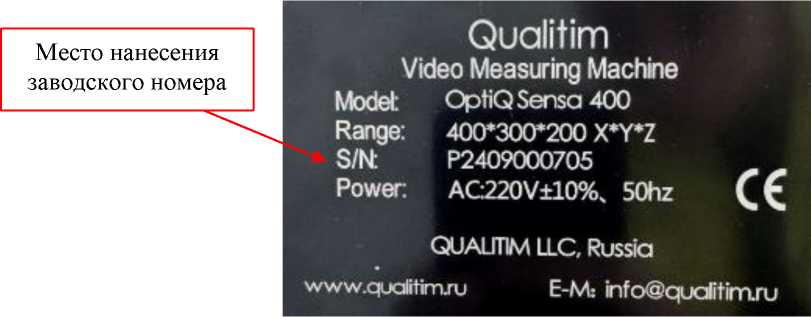

Рисунок 4 - Общий вид маркировочной таблички с местом нанесения заводского номера
Программное обеспечение
Для работы с ВИМ используется метрологически значимое программное обеспечение (далее - ПО) «Q-MEAS» или «RationalVue», устанавливаемое на персональном компьютере для управления ВИМ, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Q-MEAS |
RationalVue |
|
Номер версии (идентификационный номер ПО) |
V1X 20ХХ-ХХ-ХХ* |
Х.Х* |
|
Цифровой идентификатор ПО |
USB-ключ HASP | |
|
Алгоритм вычисление цифрового идентификатора ПО |
- | |
|
X - изменяемая часть номера версии ПО | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
OptiQSensa 200 |
OptiQSensa 300 |
OptiQSensa 400 |
OptiQSensa 500 |
OptiQVersa 300 |
OptiQVersa 400 |
OptiQVersa 500 |
|
Диапазон измерений, мм - по оси X - по оси Y - по оси Z* |
от 0 до 220 от 0 до 220 от 0 до 150 |
от 0 до 300 от 0 до 200 от 0 до 200 |
от 0 до 400 от 0 до 300 от 0 до 200 |
от 0 до 500 от 0 до 400 от 0 до 200 |
от 0 до 300 от 0 до 200 от 0 до 200 |
от 0 до 400 от 0 до 300 от 0 до 200 |
от 0 до 500 от 0 до 400 от 0 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений, мкм**: - по осям X и Y - в плоскости XY |
±2,0+L/200 ±3,0+L/200 |
±2,5+L/200 ±3,5+L/200 |
±2,5+L/200 ±3,5+L/200 |
±3,0+L/200 ±4,0+L/200 |
±2,5+L/200 ±3,5+L/200 |
±2,5+L/200 ±3,5+L/200 |
±3,0+L/200 ±4,0+L/200 |
|
Пределы допускаемой абсолютной погрешности линейных измерений при использовании контактного датчика по оси Z*, мкм |
±5,0+] |
L/200 |
±3,0+L/200 | ||||
|
Пределы допускаемой абсолютной погрешности измерений при использовании датчика белого света по оси Z*, мкм |
- |
- |
- |
- |
±2,0+L/200 | ||
|
Разрешение шкалы, мкм |
0,5 | ||||||
|
Примечание: * - при наличии датчика в комплекте поставки * * - при температуре окружающего воздуха от +17 °C до +23 °C; относительной влажности воздуха - до 70 % | |||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
OptiQSensa 200 |
OptiQSensa 300 |
OptiQSensa 400 |
OptiQSensa 500 |
OptiQVersa 300 |
OptiQVersa 400 |
OptiQVersa 500 |
|
Габаритные размеры, мм: - Длина - Ширина - Высота |
485 610 560 |
850 800 1600 |
1000 950 1600 |
1240 1050 1600 |
920 750 1700 |
1140 900 1700 |
1350 1050 1700 |
|
Масса, кг |
85 |
300 |
350 |
400 |
350 |
400 |
450 |
|
Максимальная нагрузка на стол, кг |
15 |
25 | |||||
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
AC100-220 50/60 | ||||||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от +15 до +30 от 45 до 80 | ||||||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
15000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина видеоизмерительная консольная |
OptiQ |
1 шт. |
|
Рабочая станция ПК c ПО Q-MEAS |
- |
1 шт. |
|
Стол для персонального компьютера |
- |
1 шт. |
|
Контактный датчик* |
MCP |
1 шт. |
|
Датчик белого света* |
ZW |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Примечание: * - при наличии датчика в комплекте поставки | ||
Сведения о методах измерений
приведены в разделе «Измерения» «Машины видеоизмерительные консольные OptiQ. Мод.
OptiQ Sensa 200. Руководство по эксплуатации»;
приведены в разделе «Измерения» «Машины видеоизмерительные консольные OptiQ. Мод.
OptiQ Sensa. Руководство по эксплуатации»;
приведены в разделе «Измерения» «Машины видеоизмерительные консольные OptiQ. Мод.
OptiQ Versa. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840
«Машины видеоизмерительные консольные OptiQ. Технические условия.
ТУ 26.51.66-002-55725457-2025»
