Машины видеоизмерительные портальные OptiQ
| Номер в ГРСИ РФ: | 98376-26 |
|---|---|
| Производитель / заявитель: | ООО «Квалитим», г. Москва |
Машины видеоизмерительные портальные OptiQ (далее - ВИМ) предназначены для измерений линейных размеров.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98376-26 | |||||||||
| Действует | по 27.04.2031 | |||||||||
| Наименование | Машины видеоизмерительные портальные | |||||||||
| Модель | OptiQ | |||||||||
| Модификации |
OptiQ Extensa 500 OptiQ Extensa 700 OptiQ Extensa 1000 OptiQ Extensa 1200 OptiQ Extensa 1600 OptiQ Extensa 2000 OptiQ Extensa 2500 |
|||||||||
| Приказы |
№812 от
27.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 8cd8c826-2d88-0a6a-a729-8b0c0e4cf6da | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Квалитим», РОССИЯ, 125445, г. Москва, вн.тер.г. Муниципальный округ Ховрино, ул. Смольная д. 24а, этаж 12, помещ. I, ком. № 35
Поверка
| Методика поверки / информация о поверке |
МП АПМ 09-25 ГСИ. Машины видеоизмерительные портальные OptiQ. Методика поверки
(с 27.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98376-26: Описание типа
2026-98376-26.pdf
|
Скачать | 168.4 КБ | |
|
98376-26: Методика поверки
МП АПМ 09-25
2026-mp98376-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Машины видеоизмерительные портальные OptiQ (далее - ВИМ) предназначены для измерений линейных размеров.
Описание
Принцип работы машин видеоизмерительных портальных OptiQ основан на считывании с измерительных шкал значений по осям X, Y, Z положения оптоэлектронного измерительного блока и/или контактного измерительного датчика с последующей обработкой данных в ПО. Измерения проводятся в ручном и автоматическом режимах.
ВИМ имеют портальную конструкцию и состоят из основания, неподвижного измерительного стола с подвижным порталом, встроенных измерительных шкал, оптоэлектронного измерительного блока, включающего осветитель, оптическую систему и датчики, вычислительного блока, персонального компьютера (ПК). Перемещение по направляющим вдоль осей обеспечивается электродвигателями постоянного тока. При измерениях предусмотрена функция автофокусировки. Все электродвигатели, измерительные шкалы, приводные механизмы и направляющие по осям закрыты панелями, которые защищают их от загрязнений. Ручной режим управления перемещением измерительного блока осуществляется при помощи джойстика пульта управления, автоматический режим - от компьютера, устанавливаемого на компьютерный стол.
ВИМ модификаций OptiQ Extensa могут оснащаться контактным датчиком MCP и датчиком белого света ZW.
К средствам измерений данного типа относятся машины видеоизмерительные OptiQ модификаций OptiQ Extensa 500, OptiQ Extensa 700, OptiQ Extensa 1000, OptiQ Extensa 1200, OptiQ Extensa 1600, OptiQ Extensa 2000, OptiQ Extensa 2500, которые отличаются диапазоном измерений, габаритными размерами и массой.
Пломбирование крепёжных винтов корпуса ВИМ не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Серийный номер ВИМ в числовом или буквенно-числовом формате указывается методом печати на маркировочной наклейке, расположенной на металлическом основании сзади.
Нанесение знака поверки на средство измерений не предусмотрено.

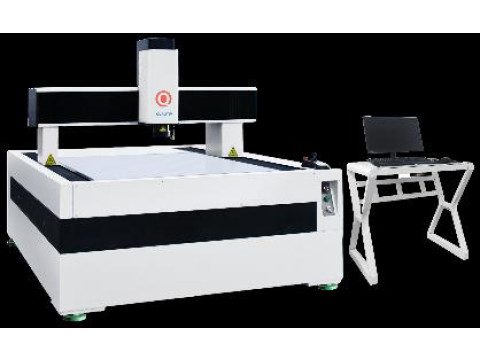

Общий вид машин видеоизмерительных портальных OptiQ с местом расположения маркировочной таблички представлен на рисунке 1.
Общий вид маркировочной таблички с местом нанесения заводского номера представлен на рисунке 2.
Место расположения маркировочной таблички

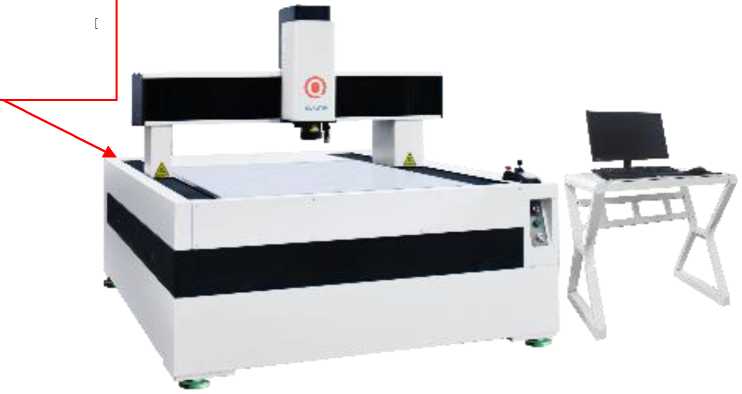

Рисунок 1 - Общий вид машин видеоизмерительных портальных OptiQ с местом расположения маркировочной таблички
Рисунок 2 - Общий вид маркировочной таблички с местом нанесения заводского номера
Программное обеспечение
Для работы с ВИМ используется метрологически значимое программное обеспечение (далее - ПО) «Q-MEAS» или «RationalVue», устанавливаемое на персональном компьютере для управления ВИМ, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Q-MEAS |
RationalVue |
|
Номер версии (идентификационный номер ПО) |
V1X 20ХХ-ХХ-ХХ* |
V Х.Х* |
|
Цифровой идентификатор ПО |
USB-ключ HASP | |
|
Алгоритм вычисление цифрового идентификатора ПО |
- | |
|
*- X - изменяемая часть номера версии ПО | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
OptiQ Extensa 500 |
OptiQ Extensa 700 |
OptiQ Extensa 1000 |
OptiQ Extensa 1200 |
OptiQ Extensa 1600 |
OptiQ Extensa 2000 |
OptiQ Extensa 2500 |
|
Диапазон измерений, мм - по оси X - по оси Y - по оси Z* |
от 0 до 500 от 0 до 400 от 0 до 200 |
от 0 до 600 от 0 до 700 от 0 до 200 |
от 0 до 800 от 0 до 1000 от 0 до 200 |
от 0 до 1000 от 0 до 1200 от 0 до 200 |
от 0 до 1200 от 0 до 1600 от 0 до 200 |
от 0 до 1500 от 0 до 2000 от 0 до 200 |
от 0 до 1800 от 0 до 2500 от 0 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений, мкм**: - по осям X и Y - в плоскости XY |
±3,0+L/200 ±5,0+L/200 |
±3,0+L/200 ±5,0+L/200 |
±3,5+L/200 ±5,5+L/200 |
±4,0+L/200 ±6,0+L/200 |
±4,5+L/200 ±6,5+L/200 |
±5,0+L/200 ±7,0+L/200 |
±5,5+L/200 ±7,5+L/200 |
|
Пределы допускаемой абсолютной погрешности измерений при использовании контактного датчика по оси Z*, мкм |
±3,0+L/200 | ||||||
|
Пределы допускаемой абсолютной погрешности измерений при использовании датчика белого света по оси Z*, мкм |
±2,0+L/200 | ||||||
|
Примечание: * - опциально (при соответствующей комплектации) * * - при температуре окружающего воздуха от +17 °C до +23 °C; относительной влажности воздуха - до 70 % | |||||||
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
OptiQ Extensa 500 |
OptiQ Extensa 700 |
OptiQ Extensa 1000 |
OptiQ Extensa 1200 |
OptiQ Extensa 1600 |
OptiQ Extensa 2000 |
OptiQ Extensa 2500 |
|
Габаритные размеры, мм: - Длина - Ширина - Высота |
1220 1500 1500 |
1420 1700 1500 |
1600 2100 1500 |
1800 2300 1500 |
2000 2700 1500 |
2300 3180 1500 |
2550 3610 1500 |
|
Масса, кг |
1000 |
1200 |
2600 |
3500 |
4500 |
5500 |
8500 |
|
Максимальная нагрузка на стол, кг |
30 | ||||||
|
Разрешение шкалы, мкм |
0,5 | ||||||
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
AC100-220 50/60 | ||||||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от +15 до +30 от 45 до 80 | ||||||
'аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
15000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина видеоизмерительная портальная |
OptiQ |
1 шт. |
|
Рабочая станция ПК c ПО Q-MEAS |
- |
1 шт. |
|
Стол для ПК* |
- |
1 шт. |
|
Контактный датчик* |
MCP |
1 шт. |
|
Бесконтактный датчик белого света* |
ZW |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Примечание: * - опциально (при соответствующей комплектации) | ||
Сведения о методах измерений
приведены в разделе «Измерения» «Машины видеоизмерительные портальные OptiQ. Мод. OptiQ Extensa. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840
«Машины видеоизмерительные портальные OptiQ. Технические условия.
ТУ 26.51.66-001-5572547-2025»
