Штангенциркули специальные GuangLu

Назначение

Штангенциркули специальные GuangLu (далее по тексту - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, канавок и пазов на наружных и внутренних поверхностях, проточек, расстояний между осями отверстий, для измерений глубины или высоты элементов деталей, толщины стенок труб, размеров фасок, а также для проведения разметочных работ, наружных размеров и диаметров дугообразных канавок, пазов клапанов и уплотнительных фланцев, наружного диаметра фрез, измерения симметрии шпоночных пазов, измерения расстояния между V-образными пазами.

Описание

Штангенциркули изготавливаются следующих модификаций:

- 145, исполнений 221К, 222К, 223К, 225К - односторонние с отсчетом по нониусу,

с глубиномером, и плоскими измерительными поверхностями губок для измерения внутренних размеров канавок и пазов (рисунок 1). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок;

- 145, исполнений 200АК, 202АК, 204АК, 206АК - двусторонние с отсчетом по

нониусу, без глубиномера, с лезвийными измерительными поверхностями губок для измерения внутренних размеров канавок и пазов (рисунок 2). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок;

- 145, исполнение 302К - односторонние с отсчетом по нониусу, без глубиномера, с

малыми цилиндрическими измерительными поверхностями губок для измерения внутренних размеров (рисунок 3);

- 145, исполнений 203KY, 205KY - односторонние с отсчетом по нониусу, без

глубиномера с плоскими и конусными измерительными поверхностями губок для измерения наружных размеров и диаметров дугообразных канавок, пазов клапанов и уплотнительных фланцев. Исполнения отличаются между собой диапазоном измерений и размером между пересечением образующих плоских и конических поверхностей (рисунок 4);

- 144, исполнений 201К, 201-1К, 202К, 202-1К, 203К, 203-1К - односторонние с

отсчетом по нониусу, с глубиномером, с плоскими измерительными поверхностями губок для измерения наружных размеров канавок и пазов (рисунок 5). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок;

- 159, исполнений 302, 304, 306 - с отсчетом по нониусу, моноблок, без глубиномера,

с плоскими Т-образными губками для проведения разметочных работ (рисунок 6). Исполнения отличаются между собой диапазоном измерений;

- 146, исполнение 105 - односторонние с отсчетом по нониусу, моноблок, без

глубиномера, с цилиндрическими губками, для измерения толщины стенок труб и проведения разметочных работ. Одна цилиндрическая губка имеет заостренный конец (рисунок 7);

- 159, исполнений 354К, 358К, 362К - односторонние с двумя рамками с отсчетом

по нониусу, без глубиномера, с цилиндрическими заостренными губками для проведения разметочных работ, и измерения расстояния между центрами отверстий (рисунок 8). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок;

- 149, исполнений 252К, 254К, 256К - двусторонние с отсчетом по нониусу, без

глубиномера, с верхними губками с коническими измерительными поверхностями для измерения расстояния между центрами отверстий, с нижними губками выполненными в комбинации конической и плоской измерительных поверхностей, для измерения расстояния от кромки до центра отверстия изделия. Диаметр цилиндрической части губок с коническими измерительными поверхностями равен 20 мм (рисунок 9). Исполнения отличаются между собой диапазоном измерений;

- 149, исполнений 522, 524 - односторонний с отсчетом по нониусу, без

глубиномера, с широкими измерительными поверхностями губок, для измерения наружных размеров изделий из мягких материалов, а также изделий с широкой неоднородной поверхностью (рисунок 10). Исполнения отличаются между собой диапазоном измерений;

- 142, исполнений 180, 180-1, 181 - односторонние с отсчетом по нониусу, моноблок,

без глубиномера, с рамкой точной настройки, с точечными измерительными поверхностями губок, для измерения наружных размеров тормозных дисков автомобилей (рисунок 11). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок;

- 149, исполнение 210 - двусторонний с отсчетом по нониусу, без глубиномера, с

верхними губками с плоскими измерительными поверхностями для измерения наружных размеров зубцов, и малыми нижними губками с плоскими измерительными поверхностями для измерения внутренних размеров (рисунок 12);

- 149, исполнений 220, 220-1, 220-2 - с отсчетом по нониусу, без глубиномера, с

лезвийной измерительной поверхностью измерительной части штанги, для измерения фасок (рисунок 13). Исполнения отличаются между собой углом скоса измерительной части штанги, в зависимости от исполнения имеющего значения 30°, 45°, 60°;

- 142, исполнений 510, 510-1, 520, 520-1 - с отсчетом по нониусу, моноблок, без

глубиномера с плоскими измерительными поверхностями, для измерения наружного диаметра фрез с тремя (исполнения 510, 510-1) и пятью (исполнения 520, 520-1) режущими кромками (рисунки 14 и 15). Исполнения отличаются между собой диапазоном измерений и номинальным значением угла призматических измерительных губок;

- 041, исполнение 210 - с отсчетом по нониусу, без глубиномера, с клинообразной

измерительной поверхностью губки, для измерения ширины зазоров, со съёмными ограничителями двух типов увеличивающих диапазон измерений (рисунок 16);

- 175, исполнений 132-0, 132, 134, 134-1, 134-2 - односторонние с отсчетом по

круговой шкале, с глубиномером, с плоскими измерительными поверхностями губок для измерения внутренних размеров канавок и пазов (рисунок 17). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок;

- 175, исполнений 332, 332-0, 334, 334-1, 334-2, 336, 336-1, 336-2, 336-3, 336-4 -

односторонние с отсчетом по круговой шкале, с глубиномером, с цилиндрическими губками и точечными измерительными поверхностями губок для измерения внутренних размеров канавок и пазов (рисунок 18). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок;

- 175, исполнение 632 - односторонние с отсчетом по круговой шкале, с

глубиномером, с лезвийными измерительными поверхностями губок для измерения внутренних размеров канавок и пазов (рисунок 19);

- 175, исполнений 832, 834, 836 - двусторонние с отсчетом по круговой шкале, с

глубиномером, с лезвийными измерительными поверхностями губок для измерения внутренних размеров канавок и пазов (рисунок 20). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок;

- 174, исполнений 132-0, 132, 134-1 - односторонние с отсчетом по круговой шкале,

с глубиномером, с плоскими измерительными поверхностями губок для измерения наружных размеров канавок и пазов (рисунок 21). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок;

- 174, исполнений 332, 334, 334-1 - односторонние с отсчетом по круговой шкале, с

глубиномером, с цилиндрическими губками и точечными измерительными поверхностями губок для измерения наружных размеров канавок и пазов (рисунок 22). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок;

- 177, исполнений 132, 134 - двусторонние с отсчетом по круговой шкале, с

глубиномером, с плоскими измерительными поверхностями, и одной регулируемой перпендикулярно штанге губкой, для измерения линейных размеров уступов (рисунок 23). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок;

- 173, исполнение 132 - односторонние с отсчетом по круговой шкале, с

глубиномером, с удлиненными губками с плоскими измерительными поверхностями, для измерения внутренних линейных размеров изделий (рисунок 24);

- 174, исполнение 144А - двусторонние с отсчетом по круговой шкале, с

глубиномером, с верхними кромочными губками с плоскими измерительными поверхностями для измерения внутренних линейных размеров, с нижними комбинированными губками с плоской и точечной измерительными поверхностями, для измерения линейных размеров пазов, и толщины труб. Губка с точечной измерительной поверхностью имеет Г-образную форму (рисунок 25);

- 115, исполнений 101, 101-1, 101-2, 102, 102-1, 102-2, 103, 103-1, 103-2, 105, 105-1,

105-2 - односторонние с цифровым отсчетным устройством, без глубиномера, с плоскими измерительными поверхностями губок для измерения внутренних размеров канавок и пазов (рисунок 26). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок;

- 115, исполнений 121, 121-1, 121-2, 122, 122-1, 122-2, 123, 123-1, 123-2, 125, 125-1,

125-2 - односторонние с цифровым отсчетным устройством, без глубиномера, с точечными измерительными поверхностями цилиндрических губок для измерения внутренних размеров канавок и пазов (рисунок 27). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок;

- 115, исполнений 111, 111-1, 111-2, 111-3, 111-40-3, 112, 112-1, 112-2, 113, 113-1,

113-2, 115, 115-1, 115-2 - односторонние с цифровым отсчетным устройством, без глубиномера, с лезвийными измерительными поверхностями губок для измерения внутренних размеров канавок и пазов (рисунок 28). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок;

- 115, исполнений 231, 232, 233 - двусторонние с цифровым отсчетным устройством,

без глубиномера, с лезвийными измерительными поверхностями губок для измерения внутренних размеров канавок и пазов (рисунок 29). Исполнения отличаются между собой диапазоном измерений;

- 114, исполнений 101, 101-1, 101-2, 102, 102-1, 102-2, 103, 103-1, 103-2, 105, 105-1,

105-2 - односторонние с цифровым отсчетным устройством, без глубиномера, с плоскими измерительными поверхностями губок для измерения наружных размеров канавок и пазов (рисунок 30). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок;

- 114, исполнений 111, 111-1, 111-2, 112, 112-1, 112-2, 113, 113-1, 113-2, 115, 115-1,

115-2 - односторонние с цифровым отсчетным устройством, без глубиномера, с точечными измерительными поверхностями цилиндрических губок для измерения наружных размеров канавок и пазов (рисунок 31). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок;

- 115, исполнение 453 - двусторонние с цифровым отсчетным устройством, без

глубиномера, с рамкой тонкой настройки, с верхними губками с плоскими измерительными поверхностями для измерения наружных размеров, с нижними губками с плоскими измерительными поверхностями для измерения внутренних размеров канавок и пазов (рисунок 32);

- 115, исполнение 431 - двусторонние с цифровым отсчетным устройством, с

глубиномером, с верхними губками с плоскими измерительными поверхностями губок для измерения внутренних размеров канавок, с нижними губками с плоскими измерительными поверхностями для измерения наружных размеров (рисунок 33);

- 113, исполнение 201 - двусторонние с цифровым отсчетным устройством, с

глубиномером Г-образной формы, с верхними губками с плоскими измерительными поверхностями губок для измерения внутренних размеров канавок, с нижними губками с плоскими измерительными поверхностями для измерения наружных размеров (рисунок 34);

- 117, исполнений 101, 102, 103, 105 - двусторонние с цифровым отсчетным

устройством, без глубиномера, с плоскими измерительными поверхностями, и одной регулируемой перпендикулярно штанге губкой, для измерения наружных и внутренних размеров уступов (рисунок 35). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок;

- 112, исполнений 211, 211-1, 212, 212-1, 213, 213-1 - двусторонний с цифровым

отсчетным устройством, с глубиномером, с верхними кромочными губками с плоскими измерительными поверхностями для измерения размеров между поверхностями, расположенными в одном направлении, с нижними губками с плоскими измерительными поверхностями для измерения наружных размеров (рисунок 36). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок.

- 113, исполнений 101, 101-1, 101-2, 102, 102-1, 102-2, 103, 103-1, 103-2, 105, 105-1,

105-2 - односторонние с цифровым отсчетным устройством, без глубиномера, с удлиненными губками с плоскими измерительными поверхностями, для измерения внутренних размеров изделий (рисунок 37). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок;

- 111, исполнение 901 - односторонние с цифровым отсчетным устройством, без

глубиномера, с широкими измерительными поверхностями губок, для измерения наружных размеров изделий из мягких материалов, а также изделий с широкой неоднородной поверхностью (рисунок 38);

- 112, исполнений 141, 141-1, 142, 142-1, 143, 144 - односторонние с цифровым

отсчетным устройством, без глубиномера, с тарельчатыми губками и плоскими измерительными поверхностями губок, для измерения наружных размеров изделий из мягких материалов (рисунок 39). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок;

- 112, исполнений 181, 181-1, 181-2, 181-3, 181-4, 182, 182-1, 182-2, 182-3, 182-4 -

односторонние с цифровым отсчетным устройством, без глубиномера, с цилиндрическими губками и плоскими измерительными поверхностями губок, для измерения наружных размеров изделий из мягких материалов (рисунок 40). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок;

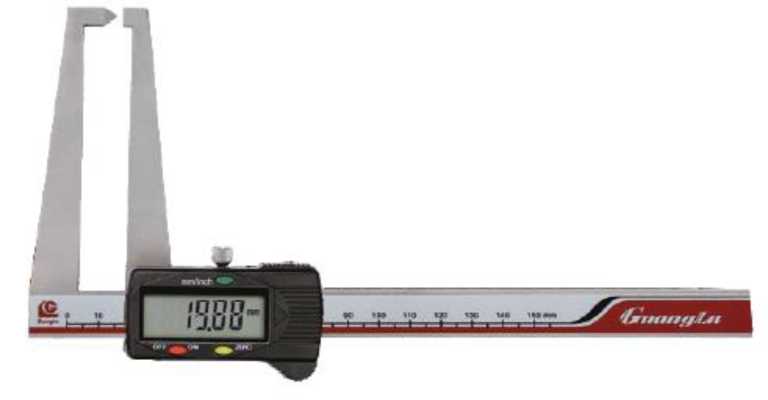

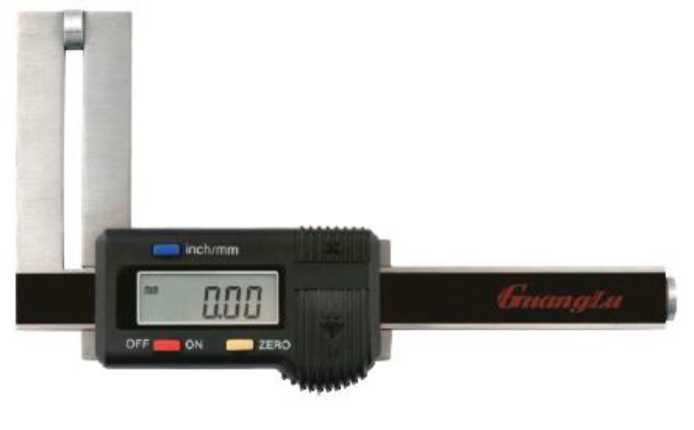

- 114, исполнений 121А, 122А, 123А - односторонние с цифровым отсчетным

устройством, без глубиномера, с одной точечной и второй плоской измерительными поверхностями губок, для измерения толщины тормозных дисков автомобилей, глубины шпоночных пазов, наружных размеров изделий (рисунок 41). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок;

- 113, исполнений 163, 164, 165 - односторонние с цифровым отсчетным

устройством, без глубиномера, с плоскими измерительными поверхностями цилиндрических губок, для измерения степени износа тормозных барабанов автомобилей, внутренних размеров изделий (рисунок 42). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок;

- 121, исполнений 501, 502, 503 -с цифровым отсчетным устройством, без

глубиномера, с рамкой точной настройки, с плоскими Т-образными губками для проведения разметочных работ (рисунок 43). Исполнения отличаются между собой диапазоном измерений;

- 112, исполнений 661, 662, 663 - двусторонние с цифровым отсчетным устройством,

с глубиномером, с верхними кромочными губками с плоскими измерительными поверхностями для измерения внутренних размеров, с нижними губками для измерения наружных размеров с плоскими измерительными поверхностями и малыми цилиндрическими измерительными поверхностями для измерения внутренних размеров (рисунок 44). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок;

- 043, исполнение 201 - с цифровым отсчетным устройством, без глубиномера, с

клинообразной измерительной поверхностью губки, для измерения ширины зазоров, со съёмными ограничителями двух типов увеличивающих диапазон измерений (рисунок 45);

- 115, исполнений 151, 151-1, 152, 153 - односторонние с цифровым отсчетным

устройством, без глубиномера, с малыми нижними губками с плоскими измерительными поверхностями для измерения внутренних размеров в ограниченных пространствах (рисунок 46). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок;

- 115, исполнений 170, 171, 172, 173 - двусторонние с цифровым отсчетным

устройством, без глубиномера, с верхними губками с плоскими измерительными поверхностями для измерения внутренних размеров, и нижними губками G-образной формы с плоскими измерительными поверхностями для измерения канавок шарниров карданных валов (рисунок 47). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок;

- 114, исполнение 330 - односторонние с цифровым отсчетным устройством, без

глубиномера, с нижними заостренными губками с лезвийными измерительными поверхностями, для измерения наружных размеров в изделиях сложной конфигурации (рисунок 48);

- 115, исполнений 473, 475 - односторонние с цифровым отсчетным устройством,

без глубиномера, с нижними губками с точечными измерительными поверхностями, для измерения внутренних размеров изделий со скошенными поверхностями (рисунок 49). Исполнения отличаются между собой диапазоном измерений, размером вылета измерительных губок;

- 115, исполнений 188, 188-1 - односторонние с цифровым отсчетным устройством,

без глубиномера, повышенной точности, с нижними губками с бочкообразными измерительными поверхностями для наружных и внутренних измерений изделий с радиусными элементами -проточки, галтели, канавки шкивов. Дискретность отсчета цифрового устройства 0,005 мм (рисунок 50);

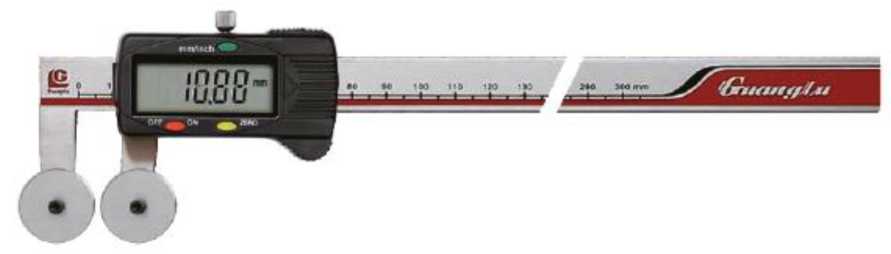

- 111, исполнений 500-Т1, 504-Т1 - односторонние с цифровым отсчетным

устройством, без глубиномера, с нижними губками с дисковыми измерительными поверхностями, для измерения наружных и внутренних размеров между продольными пазами (рисунок 51);

- 116, исполнений 101, 102, 103 - односторонние с цифровым отсчетным

устройством, без глубиномера, с нижними комбинированными губками с цилиндрической и плоской измерительными поверхностями, для измерения толщины стенок труб (рисунок 52);

- 113, исполнений 111, 112, 113 - двусторонние с цифровым отсчетным устройством,

с глубиномером, с удлиненными верхними губками с лезвийными измерительными поверхностями для измерения внутренних размеров, с нижними губками с плоскими измерительными поверхностями для измерения наружных размеров (рисунок 53);

- 115, исполнений 101В, 101В-1, 101В-2, 101В-3, 101В-4, 101В-5 - односторонние с цифровым отсчетным устройством, без глубиномера, с нижними губками с упорами и плоскими измерительными поверхностями для измерения наружных и внутренних размеров (рисунок 54). Исполнения отличаются между собой размером губок для внутренних измерений;

- 111, исполнение 502Т2 - двусторонние с цифровым отсчетным устройством, без

глубиномера, с верхними дугообразными губками с точечными измерительными поверхностями для измерения наружных размеров, с нижними губками с плоскими и цилиндрическими измерительными поверхностями для измерения наружных и внутренних размеров соответственно (рисунок 55);

- 119, исполнений 201, 202, 203 - двусторонние с цифровым отсчетным устройством,

без глубиномера, с верхними губками с коническими измерительными поверхностями для измерения расстояния между центрами отверстий, с нижними губками выполненными в комбинации конической и плоской измерительных поверхностей, для измерения расстояния от кромки до центра отверстия изделия. Диаметр цилиндрической части губок с коническими измерительными поверхностями равен 10 мм (рисунок 56);

- 119, исполнений 151, 152, 153 - односторонние с цифровым отсчетным

устройством, без глубиномера, с обратным ходом рамки, с нижними ножками с коническими измерительными поверхностями для измерения расстояния между центрами отверстий (рисунок 57);

- 119, исполнений 111, 111-1, 112, 112-1, 113, 113-1, 115, 120, 120-1 - односторонние

с цифровым отсчетным устройством, без глубиномера, с шестигранными губками с коническими измерительными поверхностями, с одной регулируемой перпендикулярно штанге губкой, для измерения расстояния между центрами отверстий (рисунок 58);

- 119, исполнений 101, 102, 103 - односторонние, с двумя рамками, одна из которых

имеет цифровое отсчетное устройство, без глубиномера, с цилиндрическими губками, для измерения расстояния между центрами отверстий (рисунок 59);

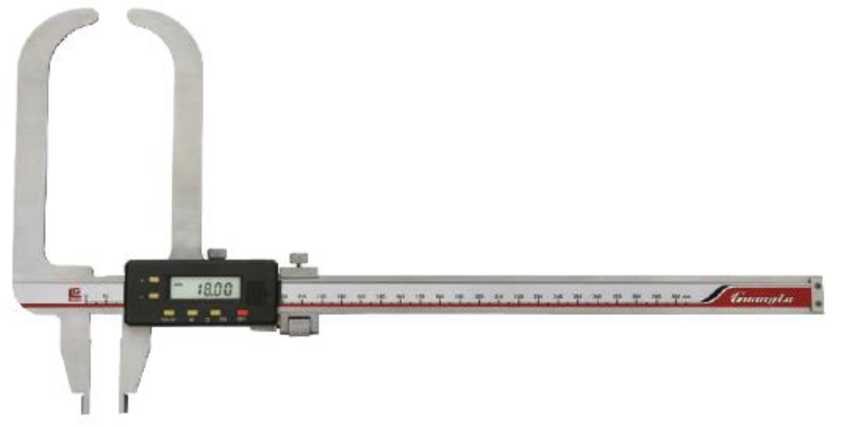

- 118, исполнение 301А - односторонние с цифровым отсчетным устройством без

глубиномера с плоской измерительной поверхностью губки для измерения симметрии шпоночных пазов (рисунок 60);

- 115, исполнений 463-9, 463-10, 463-12, 463-14, 463-1-9, 463-1-9, 463-1-10, 463-1-12,

463-1-14 - односторонние с цифровым отсчетным устройством, без глубиномера, с плоскими измерительными поверхностями губок для измерения наружных размеров, и V-образными губками для измерения расстояния между двумя V-образными пазами (рисунок 61). Исполнения отличаются между собой длиной вылета измерительных губок и углом скоса V-образных губок;

- 119, исполнений 420, 420-1, 420-2 - с цифровым отсчетным устройством, без

глубиномера, с лезвийной измерительной поверхностью измерительной части штанги, для измерения фасок (рисунок 62). Исполнения отличаются между собой углом скоса измерительной части штанги, в зависимости от исполнения имеющего значения 30°, 45°, 60°;

- 118, исполнение 455 - односторонние с цифровым отсчетным устройством,

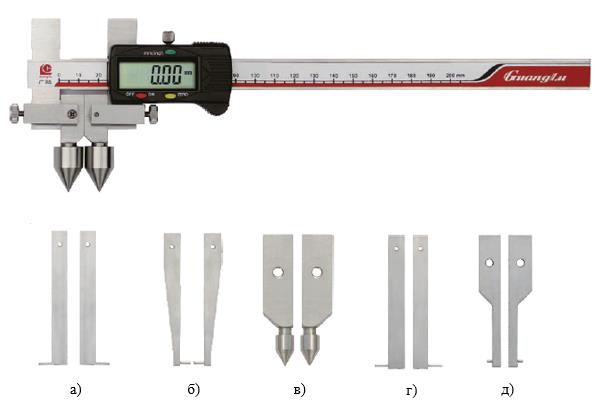

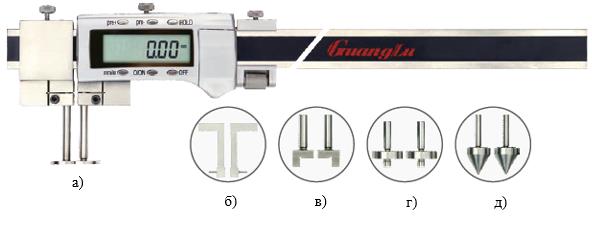

универсальные, без глубиномера, с рамкой тонкой настройки, с пятью сменными губками с точечными, цилиндрическими, плоскими и коническими измерительными поверхностями, для измерения наружных и внутренних размеров, и расстояния между центрами отверстий (рисунок 63). Монтаж и смена измерительных губок осуществляется посредством закрепления их в отверстиях специальных монтажных блоков. Фиксация сменных губок осуществляется стопорными винтами монтажных блоков;

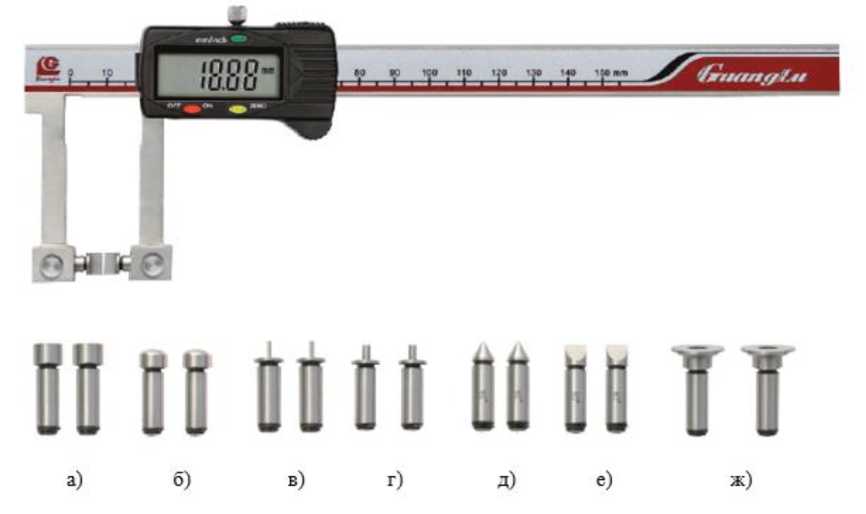

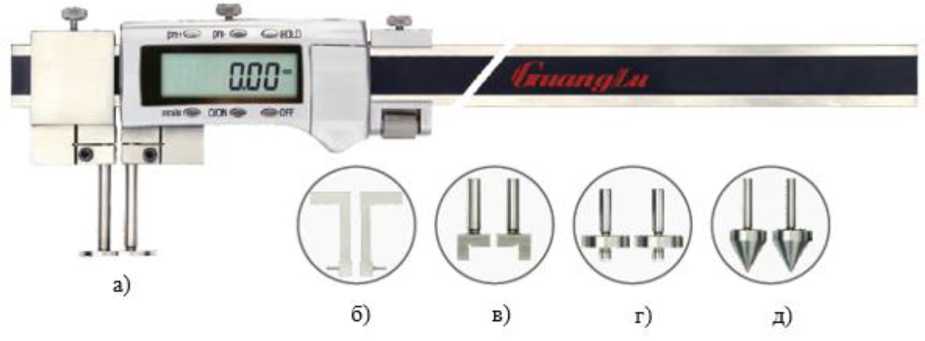

- 118, исполнений 412, 413 - с цифровым отсчетным устройством, универсальные,

без глубиномера, с пятью сменными губками с цилиндрическими, плоскими, точечными и коническими измерительными поверхностями, для измерения наружных и внутренних размеров, и расстояния между центрами отверстий. Конструкция штанги предусматривает монтаж губок в верхнем и нижнем положении (рисунок 64). Монтаж и смена измерительных губок осуществляется посредством закрепления измерительных губок монтажными винтами в съёмную пару рамок. После монтажа губок, рамки монтируются на парные монтажные ножки, расположенные снизу и сверху штанги, после чего фиксируются стопорными винтами. Выбор стороны монтажа измерительных губок произвольный;

- 115, исполнений 441А, 442А, 443А, 445Z-A - односторонние с цифровым

отсчетным устройством, универсальные, без глубиномера, со сменными вставками с плоскими, коническими, призматическими, точечными, тарельчатыми, сферическими измерительными поверхностями, для измерения наружных и внутренних размеров (рисунок 65). Измерительные вставки фиксируются стопорными винтами в специальных пазах измерительных ножек. Пазы для вставок имеют форму цилиндра и позволяют фиксировать вставки исходя из того, какие измерения будут проводиться: внутренние или наружные.

Принцип действия штангенциркулей модификаций: 041 исполнение 210; 142 исполнения 180, 180-1, 181, 510, 510-1, 520, 520-1; 144 исполнения 201К, 201-1К, 202К, 202-1К, 203К, 203-1К; 145 исполнения 221К, 222К, 223К, 225К, 200АК, 202АК, 204АК, 206АК, 302К, 203KY, 205KY; 146 исполнение 105; 149 исполнения 210, 220, 220-1, 220-2, 522, 524, 252К, 254К, 256К; 159 исполнения 302, 304, 306 основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на подвижной рамке штангенциркуля.

Принцип действия штангенциркулей модификаций: 173 исполнение 132; 174 исполнения 132-0, 132, 134-1, 332, 334, 334-1, 144А; 175 исполнения 132-0, 132, 134, 134-1, 1342, 332, 332-0, 334, 334-1, 334-2, 336, 336-1, 336-2, 336-3, 336-4, 632, 832, 834, 836; 177 исполнения 132, 134 с отсчетом по круговой шкале основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.

Принцип действия штангенциркулей модификаций: 043 исполнение 201; 111 исполнения 500-Т1, 504-Т1, 502Т2, 901; 112 исполнения 141, 141-1, 142, 142-1, 143, 144, 181, 1811, 181-2, 181-3, 181-4, 182, 182-1, 182-2, 182-3, 182-4, 211, 211-1, 212, 212-1, 213, 213-1, 661, 662, 663; 113 исполнения 101, 101-1, 101-2, 102, 102-1, 102-2, 103, 103-1, 103-2, 105, 105-1, 105-2, 201, 163, 164, 165, 111, 112, 113; 114 исполнения 101, 101-1, 101-2, 102, 102-1, 102-2, 103, 103-1, 1032, 105, 105-1, 105-2, 111, 111-1, 111-2, 112, 112-1, 112-2, 113, 113-1, 113-2, 115, 115-1, 115-2, 121А, 122А, 123А, 330; 115 исполнения 101, 101-1, 101-2, 102, 102-1, 102-2, 103, 103-1, 103-2, 105, 1051, 105-2, 121, 121-1, 121-2, 122, 122-1, 122-2, 123, 123-1, 123-2, 125, 125-1, 125-2, 111, 111-1, 1112, 111-3, 111-40-3, 112, 112-1, 112-2, 113, 113-1, 113-2, 115, 115-1, 115-2, 231, 232, 233, 453,431, 151, 151-1, 152, 153, 170, 171, 172, 173, 473, 475, 188, 188-1, 101В, 101В-1, 101В-2, 101В-3, 101В-4, 101В-5, 441А, 442А, 443А, 445Z-A, 463-9, 463-10, 463-12, 463-14, 463-1-9, 463-1-9, 463-1-10, 463-1-12, 463-1-14; 116 исполнения 101, 102, 103; 117 исполнения 101, 102, 103, 105; 118 исполнения 412, 413, 455, 301А; 119 исполнения 101, 102, 103, 111, 111-1, 112, 112-1, 113, 113-1, 115, 115-1, 120, 120-1, 151, 152, 153, 201, 202, 203, 420, 420-1, 420-2; 121 исполнения 501, 502, 503 с цифровым отсчетным устройством основан на преобразовании линейного перемещения рамки штангенциркуля в изменения электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. На корпусе цифрового отсчетного устройства расположены жидкокристаллический дисплей для считывания результатов измерений и кнопки, с помощью которых осуществляется управление рядом функций, отсек элемента питания. Имеется возможность установки нуля в любой точке диапазона измерений.

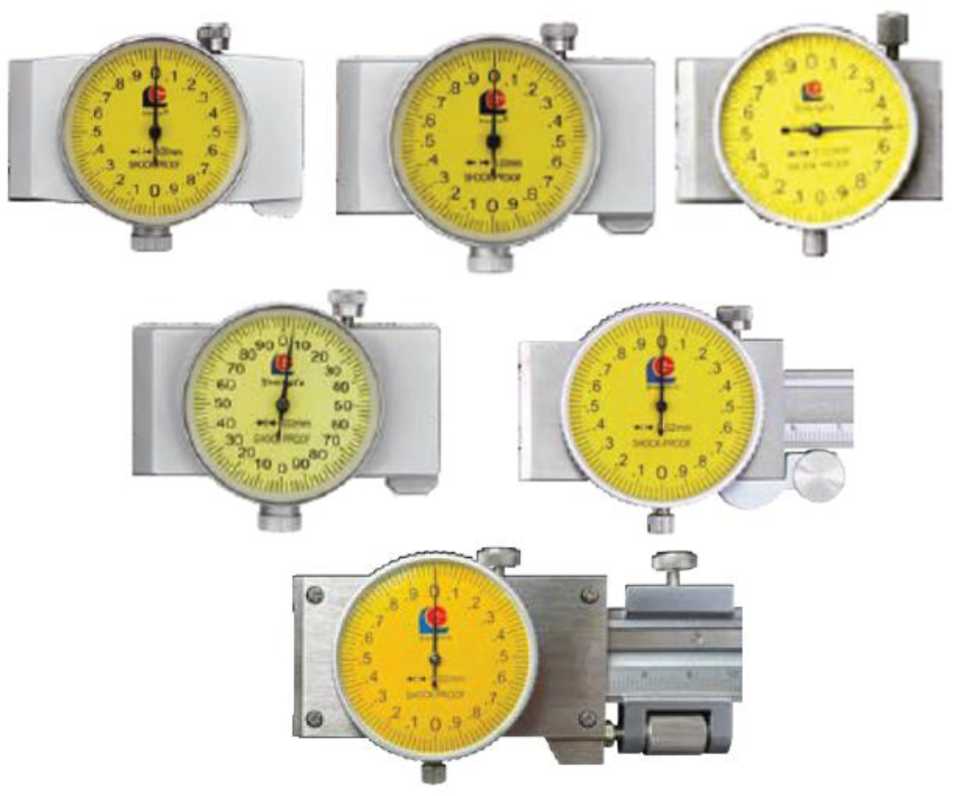

Общий вид вариантов исполнения кругового отсчетного устройства представлен на рисунке 66. Цвет циферблата у штангенциркулей с отсчетом по круговой шкале, не влияет на метрологические характеристики штангенциркулей.

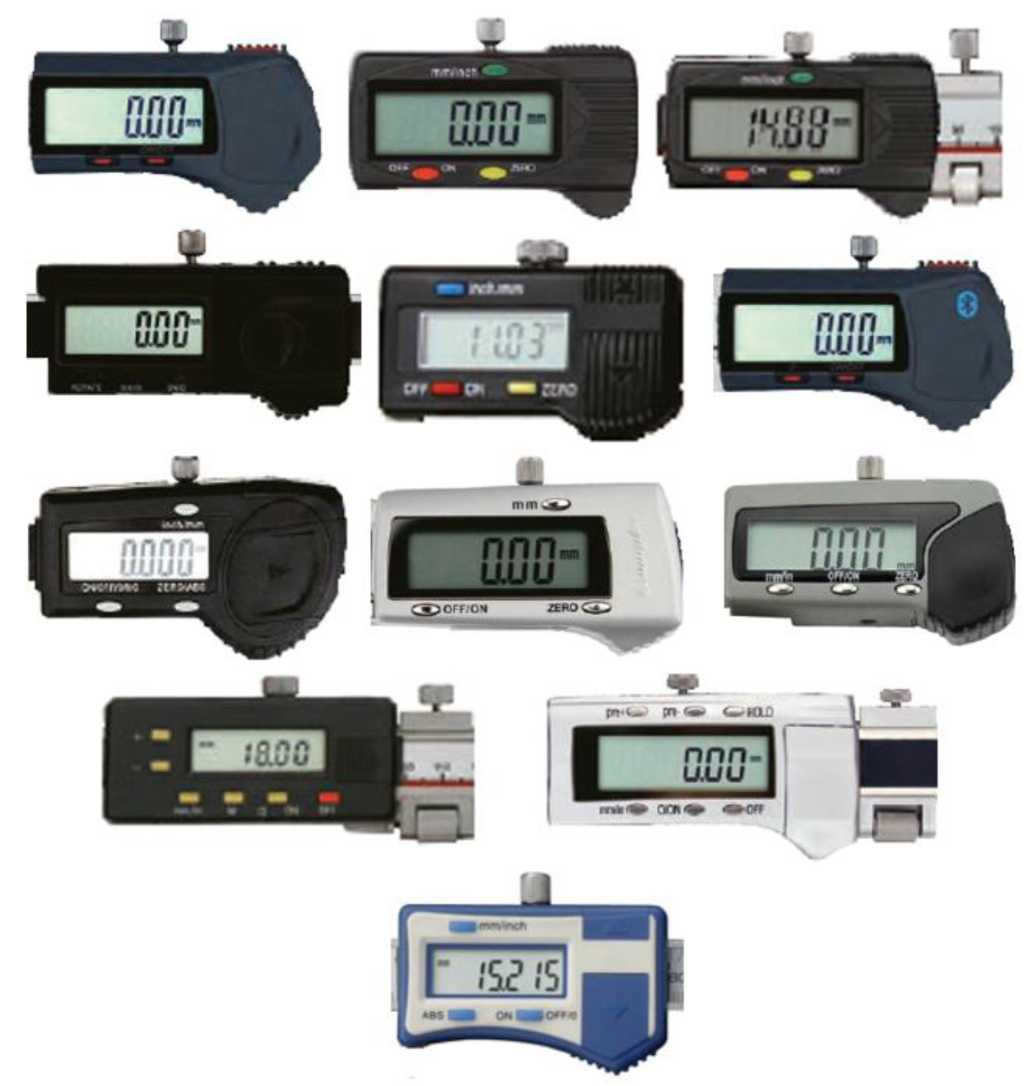

Общий вид вариантов исполнения цифрового отсчетного устройства представлен на рисунке 67.

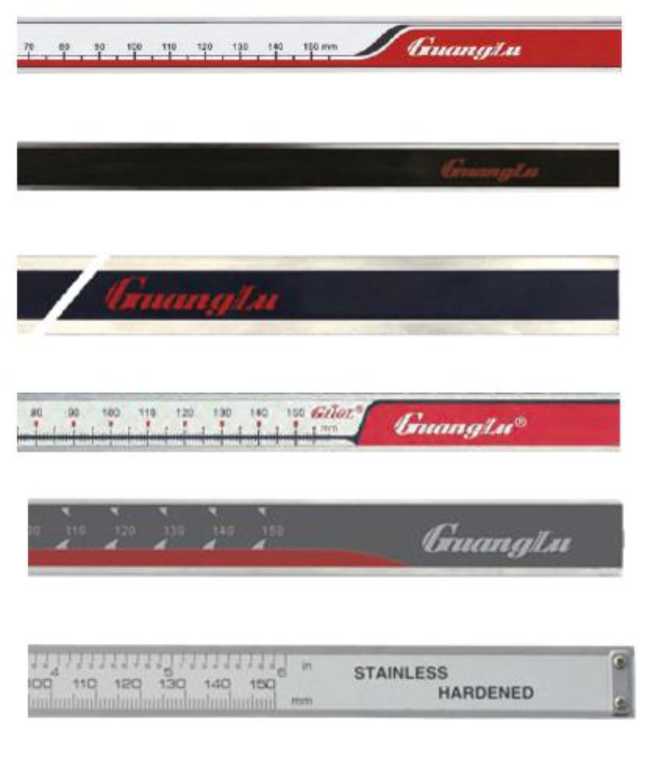

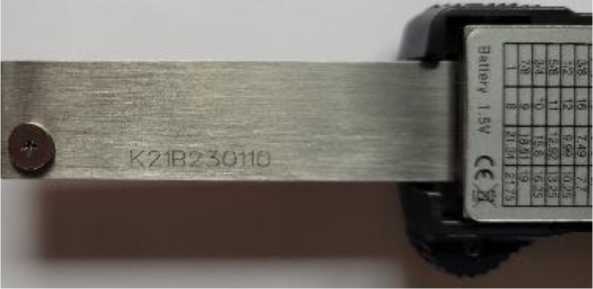

Общий вид штанги штангенциркулей с цифровым отсчетным устройством представлен на рисунке 68.

jf u a-it^lu-

Товарный знак                 ,

GUANGLU

наноснан*итнано наносится на паспорт

или

штангенциркулей типографским методом, на

нерабочую лицевую поверхность штанги, на циферблат штангенциркулей с круговой шкалой

краской или методом лазерной гравировки.

Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на лицевую и (или) оборотную сторону штанги или заднюю сторону корпуса цифрового отсчетного устройства, методом лазерной маркировки, краски или с помощью наклейки. Пример места нанесения заводского номера указан на рисунке 69.

Возможность нанесения знака поверки на средство измерений отсутствует.

Пломбирование штангенциркулей от несанкционированного доступа не предусмотрено.

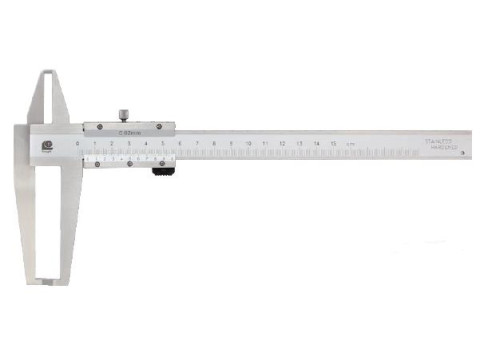

Рисунок 1 - Общий вид штангенциркулей модификации 145, исполнений 221К, 222К, 223К, 225К

Рисунок 2 - Общий вид штангенциркулей модификации 145, исполнений 200АК, 202АК, 204АК, 206АК

Рисунок 3 - Общий вид штангенциркулей модификации 145, исполнения 302К

Рисунок 4 - Общий вид штангенциркулей модификации 145, исполнений 203KY, 205KY

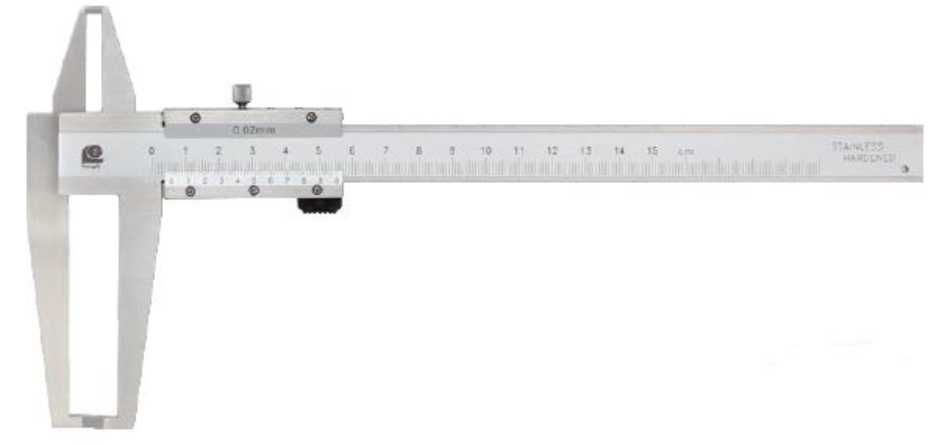

Рисунок 5 - Общий вид штангенциркулей модификации 144, исполнений 201К, 201-1К, 202К, 202-1К, 203К, 203-1К

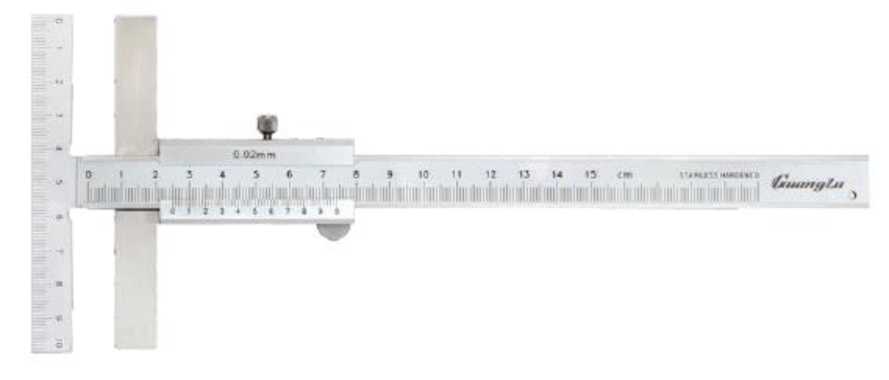

Рисунок 6 - Общий вид штангенциркулей модификации 159, исполнений 302, 304, 306

Рисунок 7 - Общий вид штангенциркулей модификации 146, исполнения 105

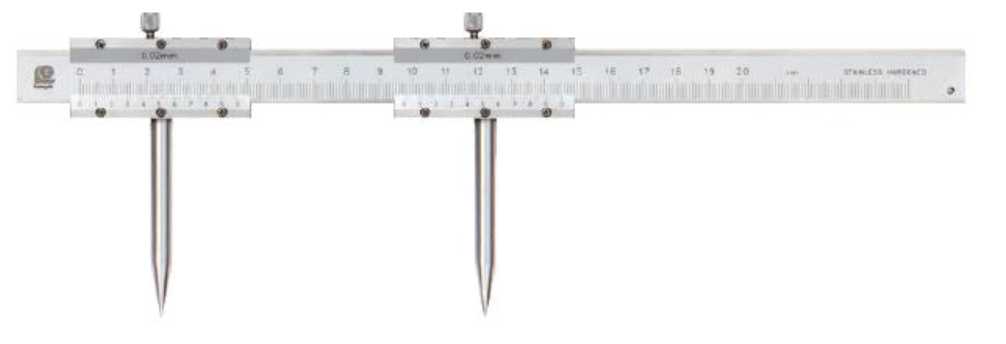

Рисунок 8 - Общий вид штангенциркулей модификации 159, исполнений 354К, 358К, 362К

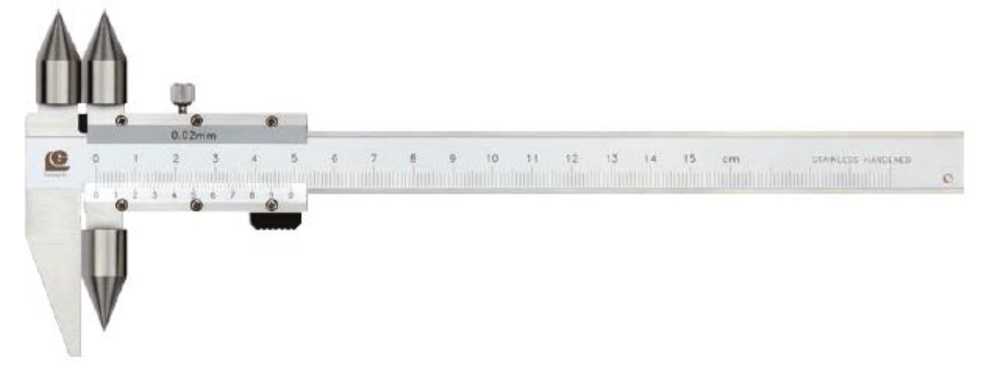

Рисунок 9 - Общий вид штангенциркулей модификации 149, исполнений 252К, 254К, 256К

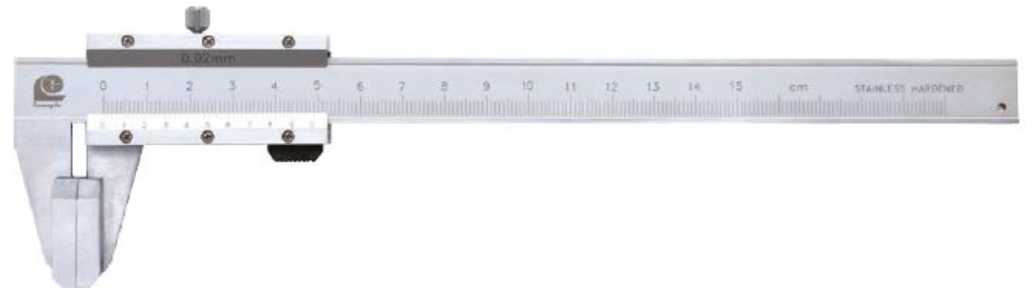

Рисунок 10 - Общий вид штангенциркулей модификации 149, исполнений 522, 524

Рисунок 11 - Общий вид штангенциркулей модификации 142, исполнений 180, 180-1, 181

Рисунок 12 - Общий вид штангенциркулей модификации 149, исполнения 210

Рисунок 13 - Общий вид штангенциркулей модификации 149, исполнения 220, 220-1, 220-2

Рисунок 14 - Общий вид штангенциркулей модификации 142, исполнений 510, 510-1

Рисунок 15 - Общий вид штангенциркулей модификации 142, исполнений 520, 520-1

Рисунок 16 - Общий вид штангенциркулей модификации 041, исполнения 210

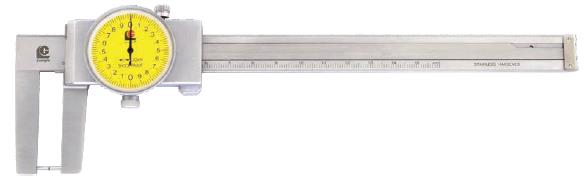

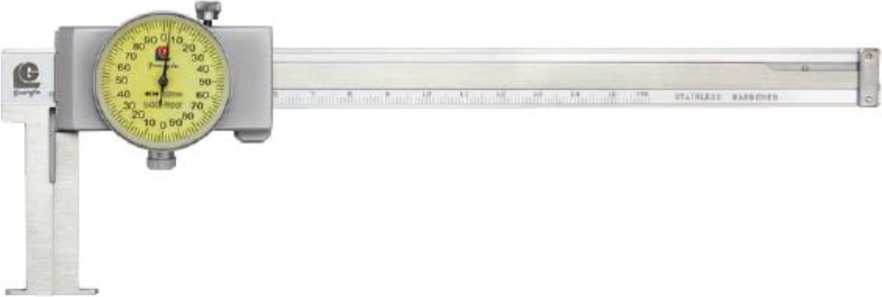

Рисунок 17 - Общий вид штангенциркулей модификации 175, исполнений 132-0, 132, 134, 134-1, 134-2

Рисунок 18 - Общий вид штангенциркулей модификации 175, исполнений 332, 332-0, 334, 334-1, 334-2, 336, 336-1, 336-2, 336-3, 336-4

Рисунок 19 - Общий вид штангенциркулей модификации 175, исполнения 632

Рисунок 20 - Общий вид штангенциркулей модификации 175, исполнения 832, 834, 836

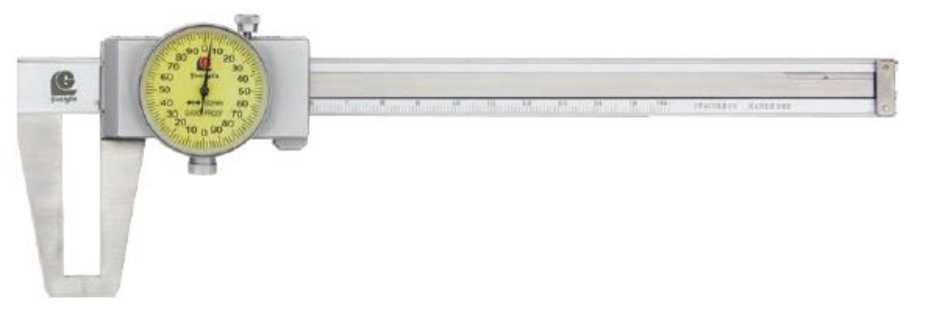

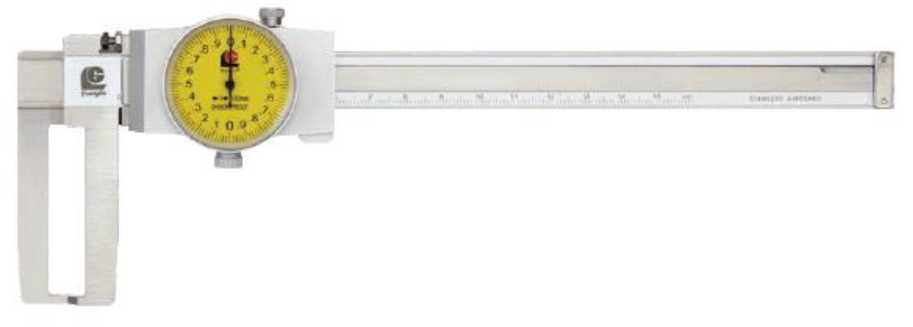

Рисунок 21 - Общий вид штангенциркулей модификации 174, исполнений 132-0, 132, 134-1

Рисунок 22 - Общий вид штангенциркулей модификации 174, исполнений 332, 334, 334-1

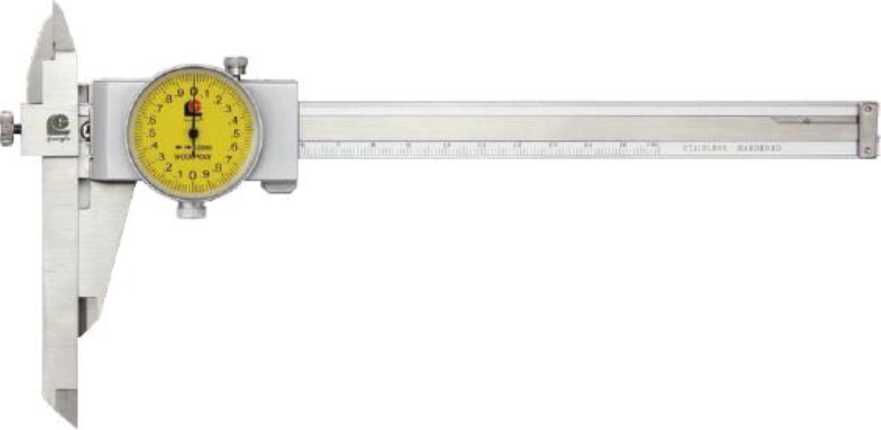

Рисунок 23 - Общий вид штангенциркулей модификации 177, исполнений 132, 134

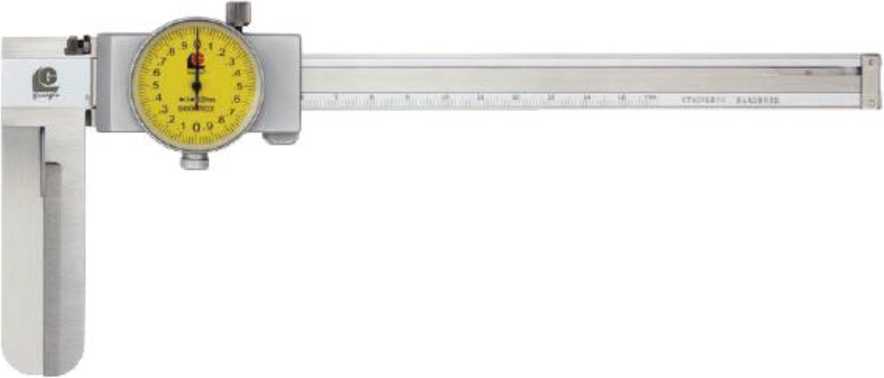

Рисунок 24 - Общий вид штангенциркулей модификации 173, исполнений 132

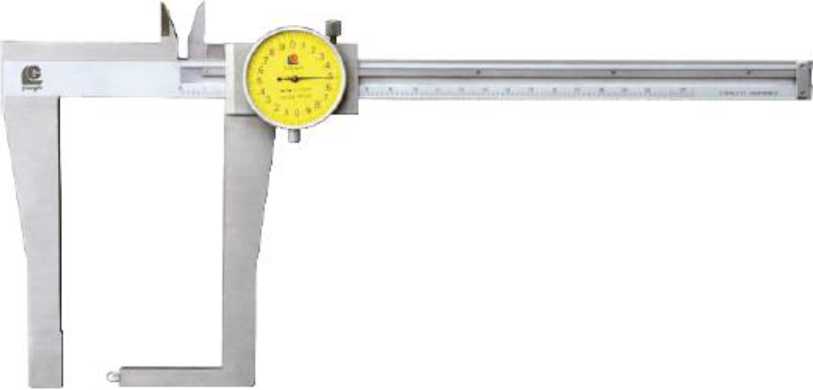

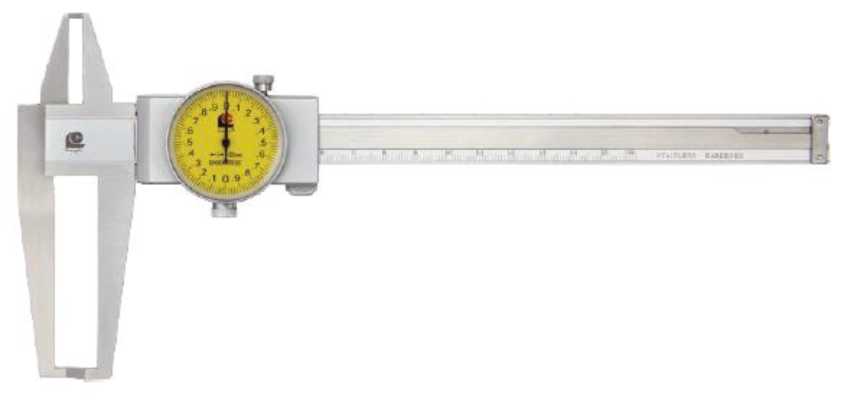

Рисунок 25 - Общий вид штангенциркулей модификации 174, исполнения 144А

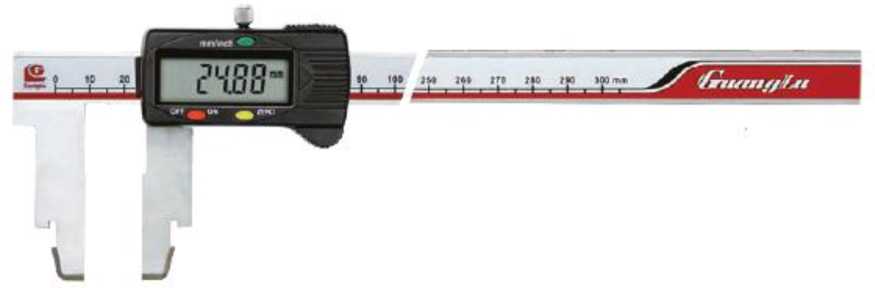

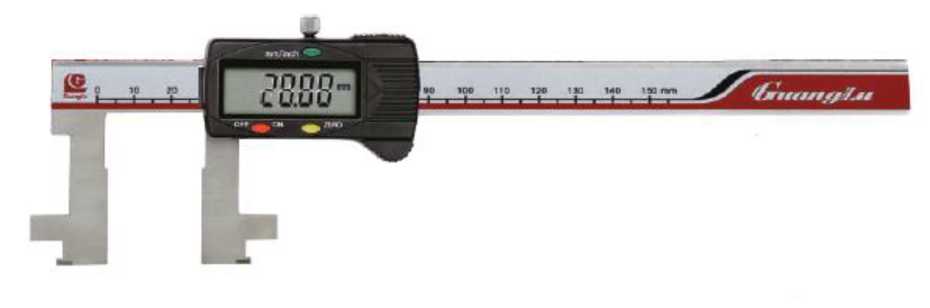

Рисунок 26 - Общий вид штангенциркулей модификации 115, исполнений 101, 101-1, 101-2, 102, 102-1, 102-2, 103, 103-1, 103-2, 105, 105-1, 105-2

Рисунок 27 - Общий вид штангенциркулей модификации 115, исполнений 121, 121-1, 121-2, 122, 122-1, 122-2, 123, 123-1, 123-2, 125, 125-1, 125-2

Рисунок 28 - Общий вид штангенциркулей модификации 115, исполнений 111, 111-1, 111-2, 111-3, 111-40-3, 112, 112-1, 112-2, 113, 113-1, 113-2, 115, 115-1, 115-2

Рисунок 29 - Общий вид штангенциркулей модификации 115, исполнений 231, 232, 233

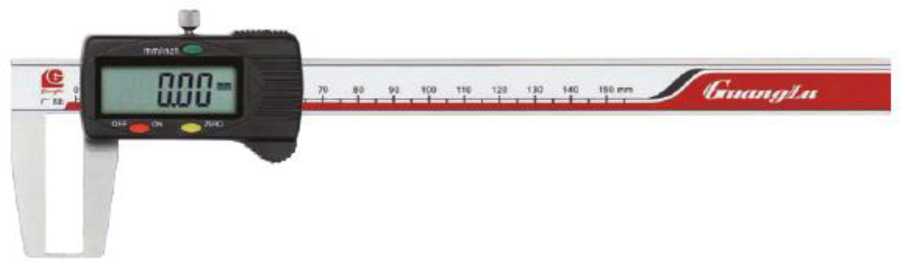

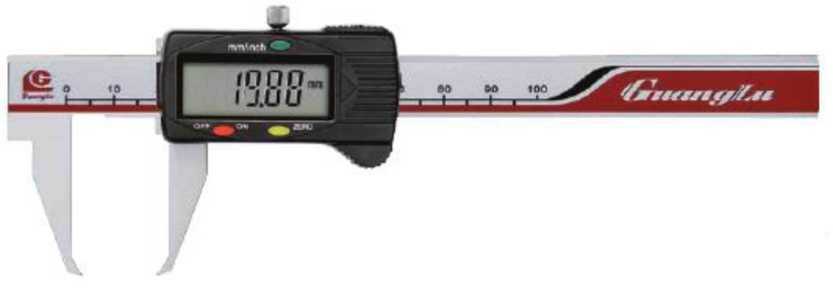

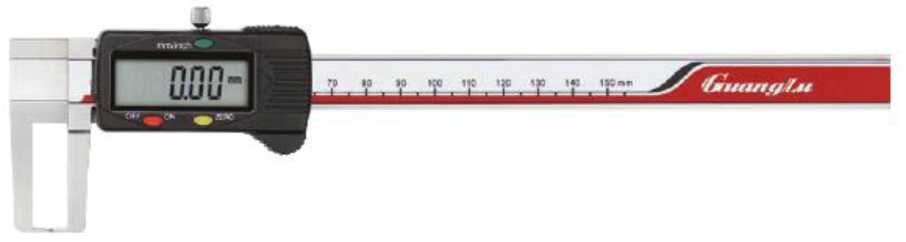

Рисунок 30 - Общий вид штангенциркулей модификации 114, исполнений 101, 101-1, 101-2, 102, 102-1, 102-2, 103, 103-1, 103-2, 105, 105-1, 105-2

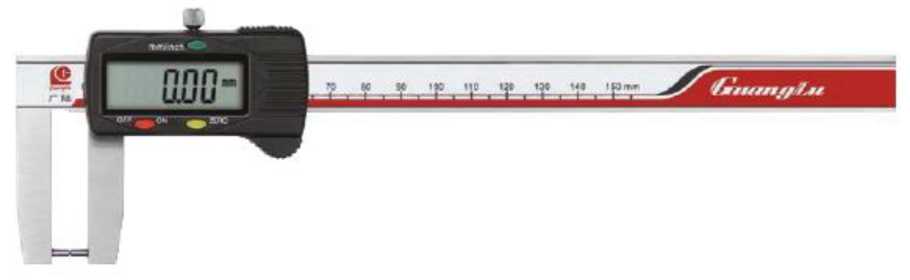

Рисунок 31 - Общий вид штангенциркулей модификации 114, исполнений 111, 111-1, 111-2, 112, 112-1, 112-2, 113, 113-1, 113-2, 115, 115-1, 115-2

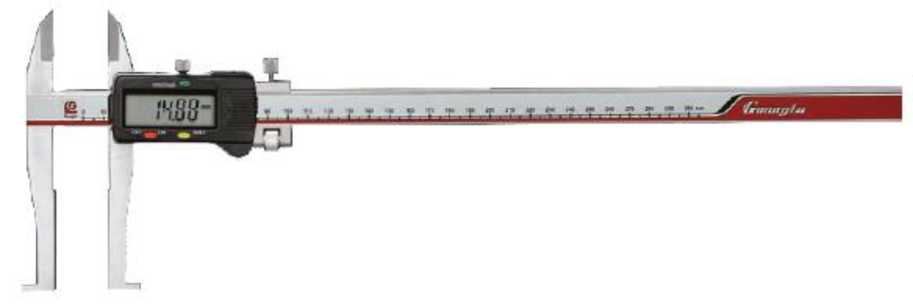

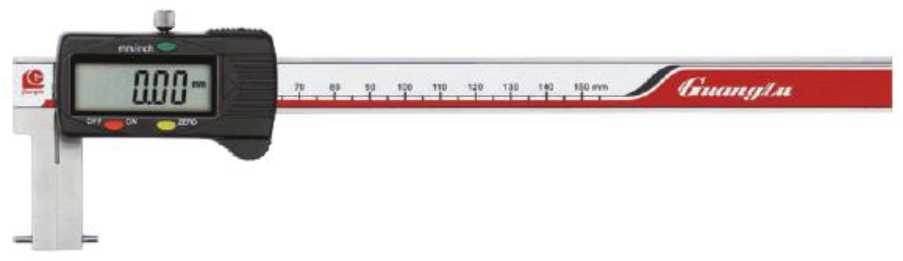

Рисунок 32 - Общий вид штангенциркулей модификации 115, исполнения 453

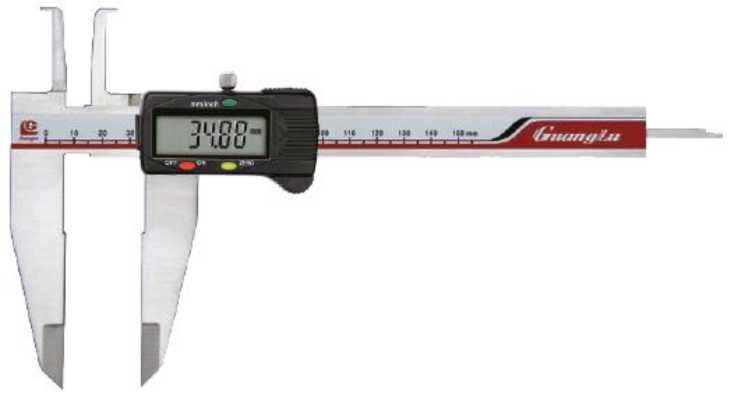

Рисунок 33 - Общий вид штангенциркулей модификации 115, исполнения 431

Рисунок 34 - Общий вид штангенциркулей модификации 113, исполнения 201

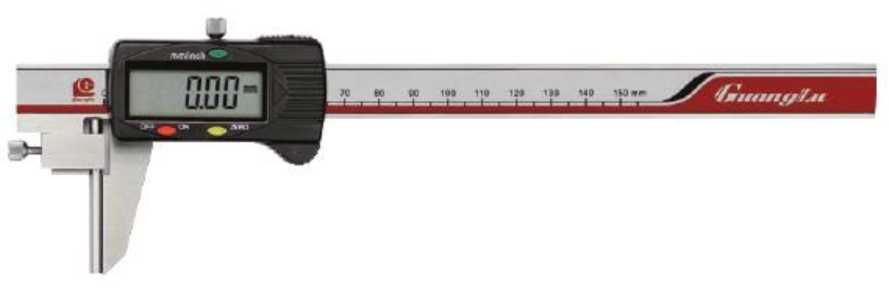

Рисунок 35 - Общий вид штангенциркулей модификации 117, исполнений 101, 102, 103, 105

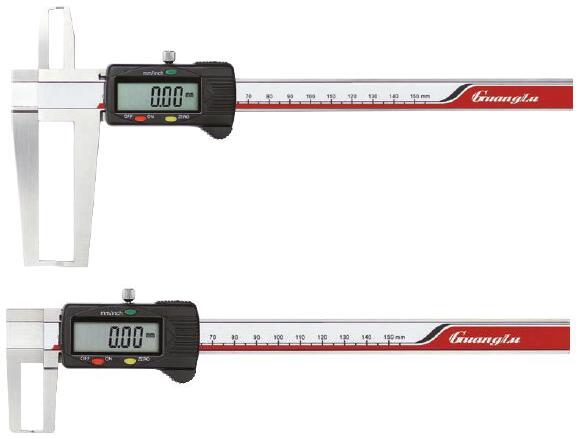

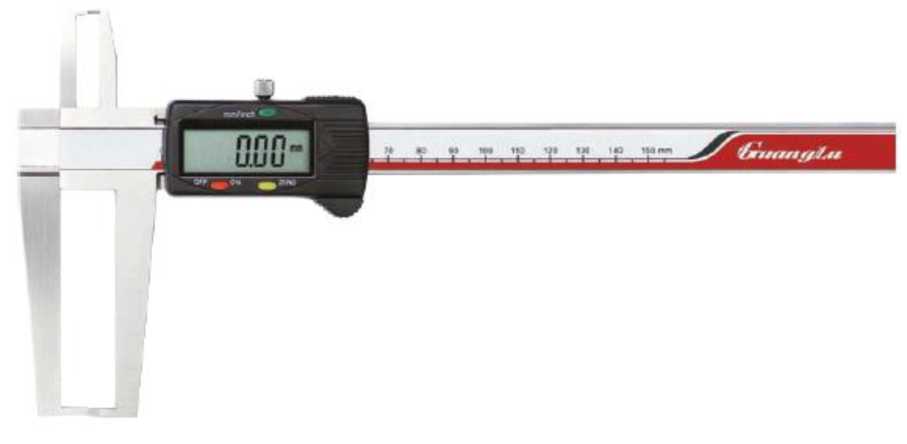

Рисунок 36 - Общий вид штангенциркулей модификации 112, исполнений 211, 211-1, 212, 212-1, 213, 213-1

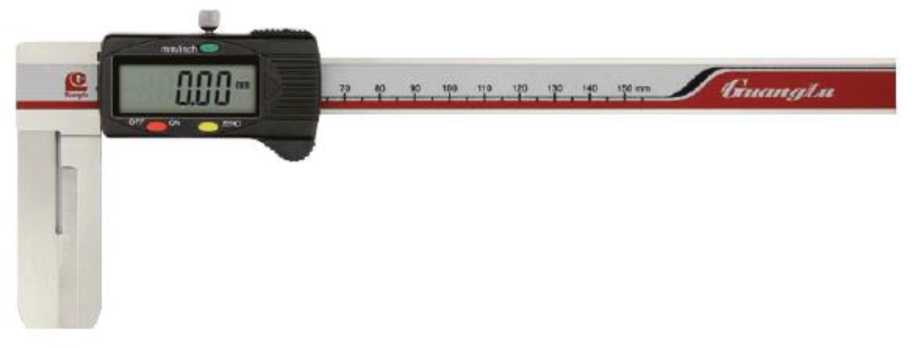

Рисунок 37 - Общий вид штангенциркулей модификации 113, исполнений 101, 101-1, 101-2, 102, 102-1, 102-2, 103, 103-1, 103-2, 105, 105-1, 105-2

Рисунок 38 - Общий вид штангенциркулей модификации 111, исполнения 901

Рисунок 39 - Общий вид штангенциркулей модификации 112, исполнений 141, 141-1, 142, 142-1, 143, 144

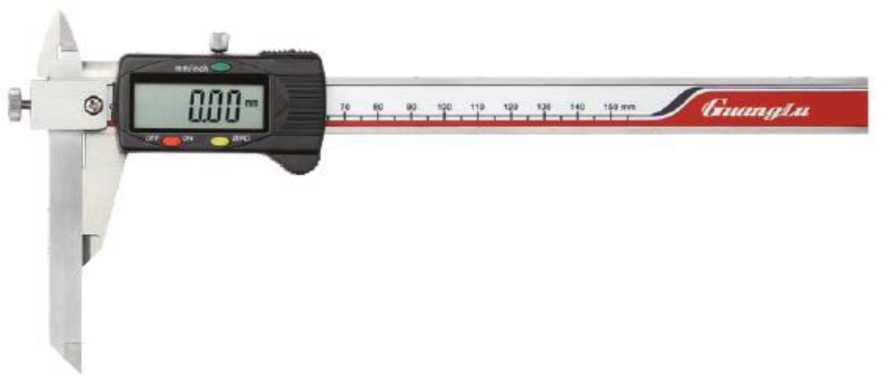

Рисунок 40 - Общий вид штангенциркулей модификации 112, исполнений 181, 181-1, 181-2, 181-3, 181-4, 182, 182-1, 182-2, 182-3, 182-4

Рисунок 42 - Общий вид штангенциркулей модификации 113, исполнений 163, 164, 165

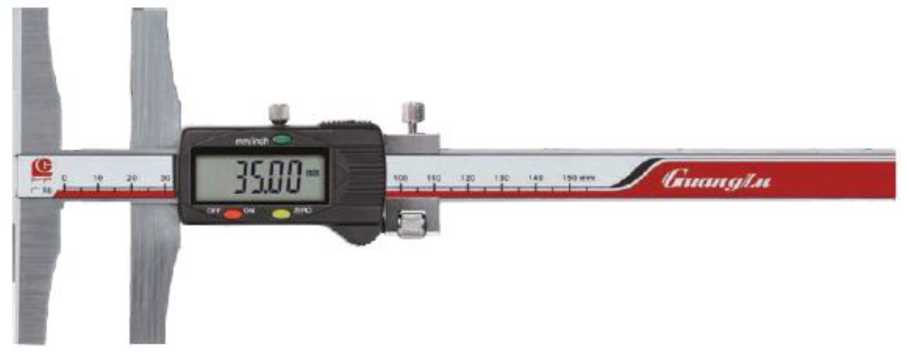

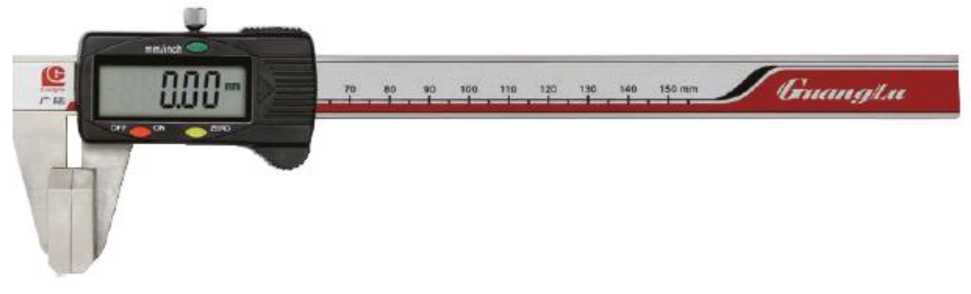

Рисунок 43 - Общий вид штангенциркулей модификации 121, исполнений 501, 502, 503

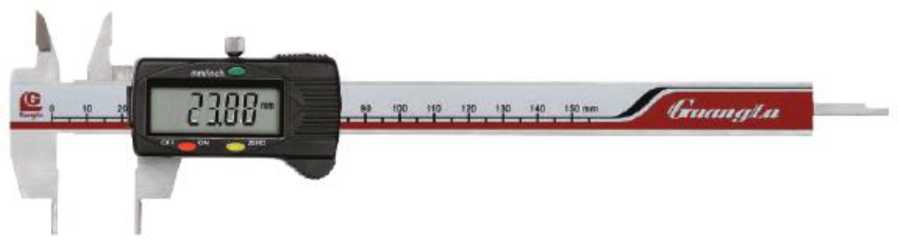

Рисунок 44 - Общий вид штангенциркулей модификации 112, исполнений 661, 662, 663

Рисунок 46 - Общий вид штангенциркулей модификации 115, исполнения 151, 151-1, 152, 153

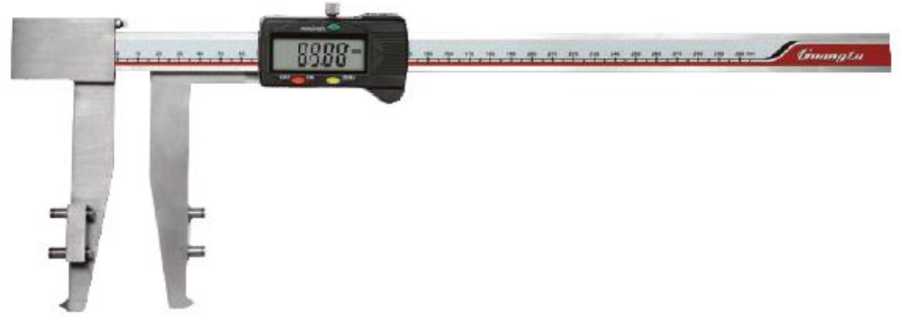

Рисунок 47 - Общий вид штангенциркулей модификации 115, исполнений 170, 171, 172, 173

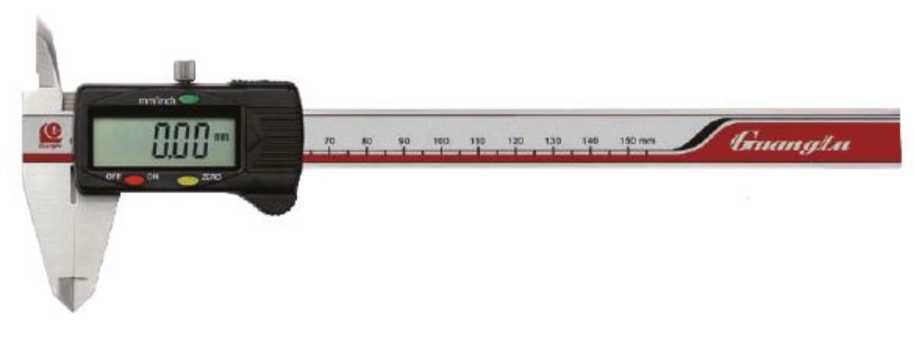

Рисунок 48 - Общий вид штангенциркулей модификации 114, исполнение 330

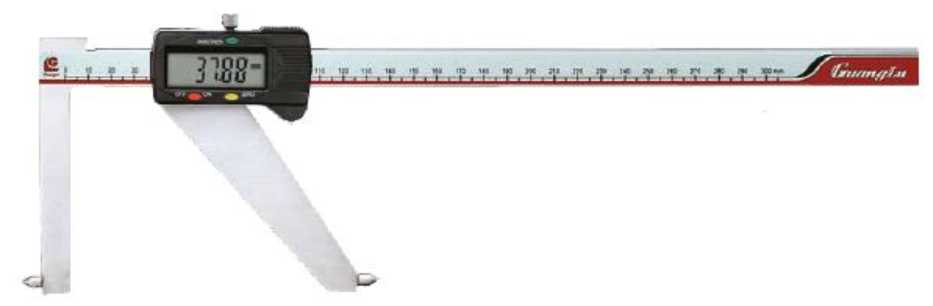

Рисунок 49 - Общий вид штангенциркулей модификации 115, исполнения 473, 475

Рисунок 50 - Общий вид штангенциркулей модификации 115, исполнений 188, 188-1

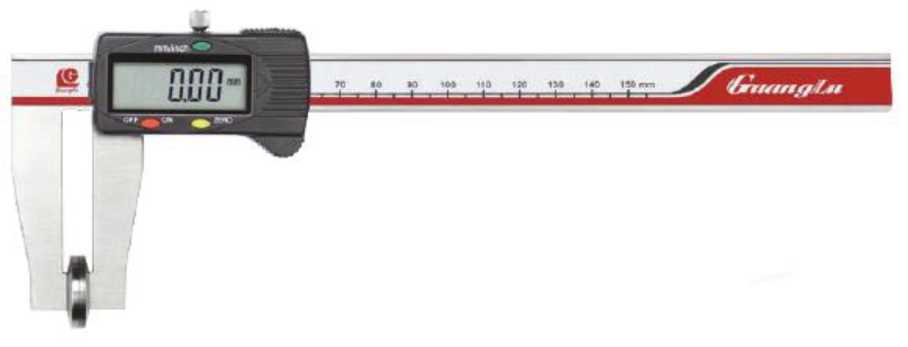

Рисунок 51 - Общий вид штангенциркулей модификации 111, исполнений 500-Т1, 504-Т1

Рисунок 52 - Общий вид штангенциркулей модификации 116, исполнений 101, 102, 103

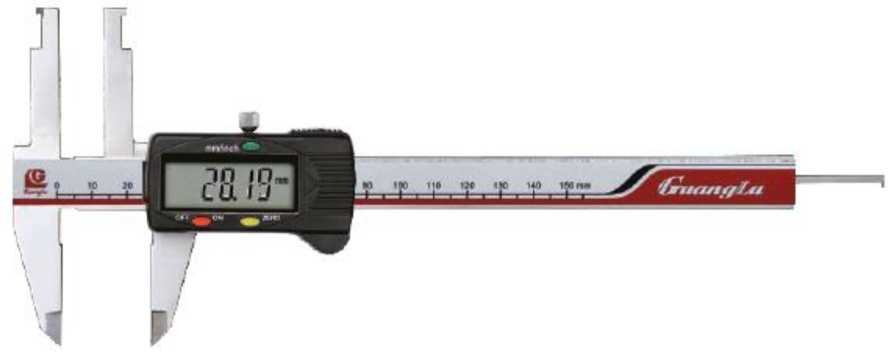

Рисунок 53 - Общий вид штангенциркулей модификации 113, исполнений 111, 112, 113

Рисунок 54 - Общий вид штангенциркулей модификации 115, исполнений 101В, 101В-1, 101В-2, 101В-3, 101В-4, 101В-5

Рисунок 55 - Общий вид штангенциркулей модификации 111, исполнения 502Т2

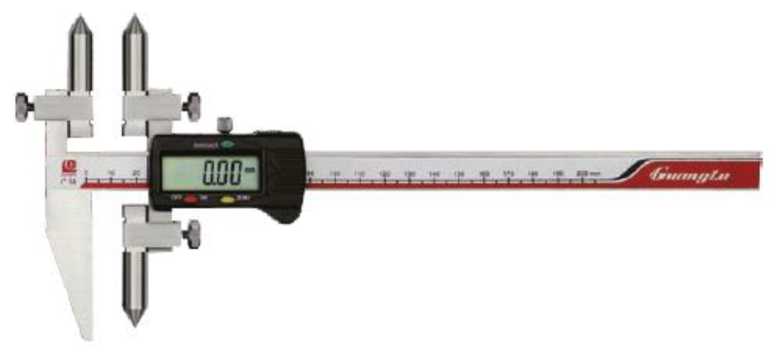

Рисунок 56 - Общий вид штангенциркулей модификации 119, исполнения 201, 202, 203

Рисунок 57 - Общий вид штангенциркулей модификации 119, исполнений 151, 152, 153

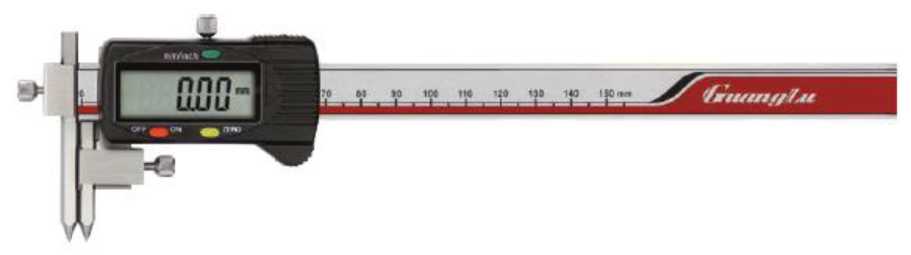

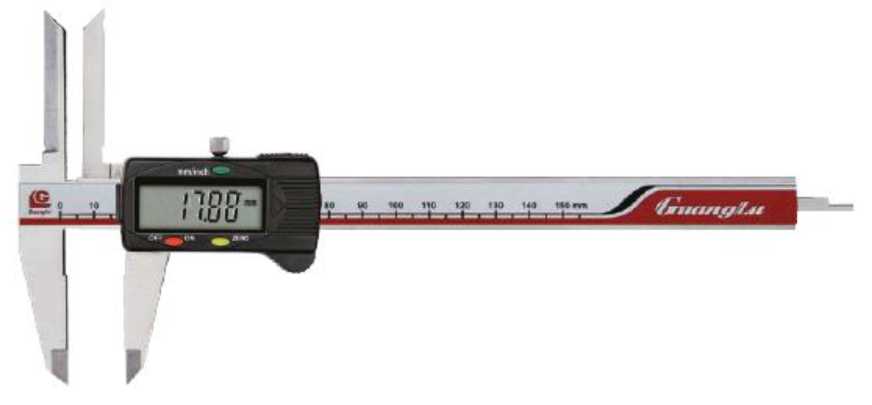

Рисунок 58 - Общий вид штангенциркулей модификации 119, исполнений 111, 111-1, 112, 112-1, 113, 113-1, 115, 120, 120-1

Рисунок 59 - Общий вид штангенциркулей модификации 119, исполнений 101, 102, 103

Рисунок 61 - Общий вид штангенциркулей модификации 115, исполнения 463-9, 463-10, 463-12, 463-14, 463-1-9, 463-1-9, 463-1-10, 463-1-12, 463-1-14

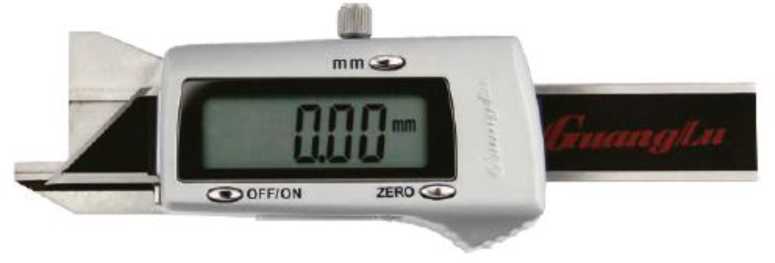

Рисунок 62 - Общий вид штангенциркулей модификации 119, исполнения 420, 420-1, 420-2

Рисунок 63 - Общий вид штангенциркулей модификации 118, исполнения 455 и комплекты сменных измерительных губок; а) - тарельчатые с плоскими измерительными поверхностями; б) - цилиндрические с точечными измерительными поверхностями; в) - г-образные с плоскими измерительными поверхностями; г) - тарельчатые с точечными измерительными поверхностями; д) - цилиндрические с коническими измерительными поверхностями для определения расстояния между центрами отверстий

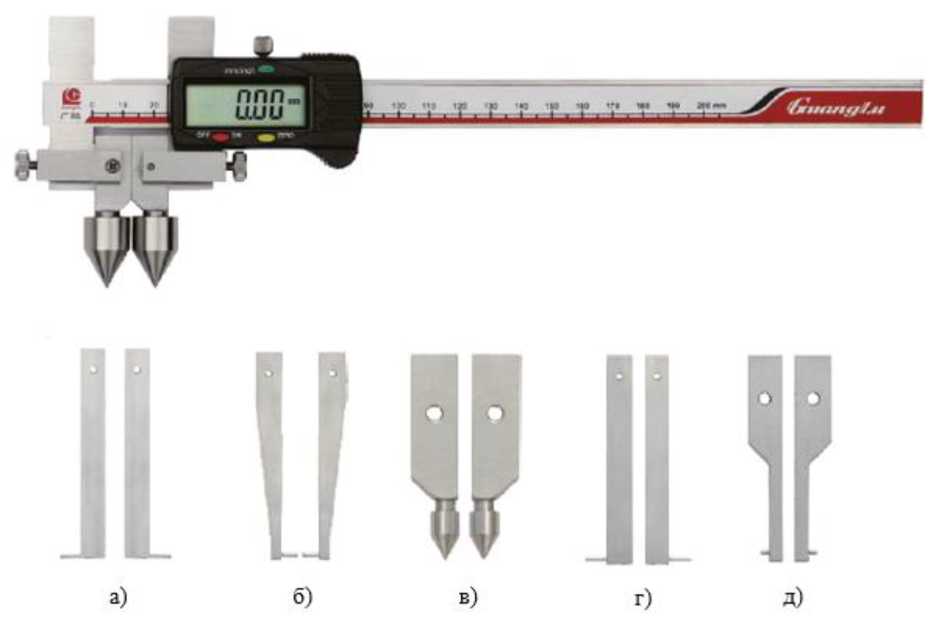

Рисунок 64 - Общий вид штангенциркулей модификации 118, исполнений 412, 413 и комплекты сменных измерительных губок; а) - с плоскими измерительными поверхностями; б) г), д) - цилиндрические с точечными измерительными поверхностями; в) - цилиндрические с коническими измерительными поверхностями для определения расстояния между центрами отверстий

Рисунок 65 - Общий вид штангенциркулей модификации 115, исполнений 441А, 442А, 443А, 445Z-A и комплекты сменных измерительных вставок; а) - цилиндрические с плоскими измерительными поверхностями; б) - цилиндрические со сферическими измерительными поверхностями; в) - с плоскими измерительными поверхностями; г) - цилиндрические с точечными измерительными поверхностями; д) - с коническими измерительными поверхностями; е) - с призматическими измерительными поверхностями; ж) - тарельчатые с плоскими измерительными поверхностями

Рисунок 66 - Общий вид вариантов исполнения кругового отсчетного устройства

Рисунок 67 - Общий вид вариантов исполнения цифрового отсчетного устройства

Рисунок 68

Общий вид штанги штангенциркулей с цифровым отсчетным устройством

Рисунок 69 - Место нанесения заводского номера

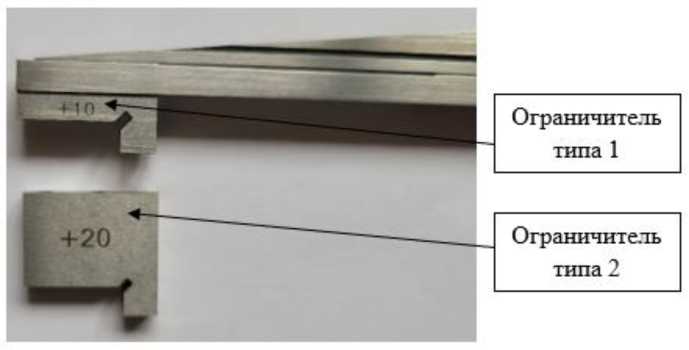

Рисунок 70 - Общий вид ограничителей к штангенциркулям модификаций 041 исполнение 210, 043 исполнение 201

Программное обеспечение

Метрологически значимое программное обеспечение (далее - ПО) штангенциркулей с цифровым отсчетным устройством модификаций: 043 исполнение 201; 111 исполнения 500-Т1, 504-Т1, 502Т2, 901; 112 исполнения 141, 141-1, 142, 142-1, 143, 144, 181, 181-1, 181-2, 181-3, 1814, 182, 182-1, 182-2, 182-3, 182-4, 211, 211-1, 212, 212-1, 213, 213-1, 661, 662, 663; 113 исполнения 101, 101-1, 101-2, 102, 102-1, 102-2, 103, 103-1, 103-2, 105, 105-1, 105-2, 201, 163, 164, 165, 111, 112, 113; 114 исполнения 101, 101-1, 101-2, 102, 102-1, 102-2, 103, 103-1, 103-2, 105, 105-1, 105-2, 111, 111-1, 111-2, 112, 112-1, 112-2, 113, 113-1, 113-2, 115, 115-1, 115-2, 121А, 122А, 123А, 330; 115 исполнения 101, 101-1, 101-2, 102, 102-1, 102-2, 103, 103-1, 103-2, 105, 105-1, 105-2, 121, 1211, 121-2, 122, 122-1, 122-2, 123, 123-1, 123-2, 125, 125-1, 125-2, 111, 111-1, 111-2, 111-3, 111-40-3, 112, 112-1, 112-2, 113, 113-1, 113-2, 115, 115-1, 115-2, 231, 232, 233, 453,431, 151, 151-1, 152, 153, 170, 171, 172, 173, 473, 475, 188, 188-1, 101В, 101В-1, 101В-2, 101В-3, 101В-4, 101В-5, 441А, 442А, 443А, 445Z-A, 463-9, 463-10, 463-12, 463-14, 463-1-9, 463-1-10, 463-1-12, 463-1-14; 116 исполнения 101, 102, 103; 117 исполнения 101, 102, 103, 105; 118 исполнения 412, 413, 455, 301А; 119 исполнения 101, 102, 103, 111, 111-1, 112, 112-1, 113, 113-1, 115, 120, 120-1, 151, 152, 153, 201, 202, 203, 420, 420-1, 420-2; 121 исполнения 501, 502, 503 записывается в энергонезависимую память микроконтроллера цифрового отсчетного устройства на заводе изготовителе при выпуске из штангенциркулей из производства. Конструкция цифрового отсчетного устройства исключает возможность несанкционированного влияния на программное обеспечение средства измерения и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется. Идентификация ПО не предусмотрена.

В соответствии с п. 4.5 рекомендаций по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».

Технические характеристики

Таблица 1 - Основные метрологические характеристики штангенциркулей

Примечание:

* - при температуре окружающего воздуха от + 15 до + 25 °С и относительной влажности не более 80 %

* * - при использовании любой пары вставок из комплекта поставки

* ** - без использования ограничителя

* *** - с использованием ограничителя типа 1

* **** - с использованием ограничителя типа 2

* ***** - губки специальной т-образной формы

Таблица 2 - Основные метрологические характеристики штангенциркулей модификации 115, исполнения 188, 188-1________________________________________________________________________

Таблица 3 - Основные метрологические характеристики штангенциркулей модификации 149, исполнения 220, 220-1, 220-2; модификации 119, исполнения 420, 420-1, 420-2_________________

Таблица 4 - Основные метрологические характеристики штангенциркулей модификации 115, исполнений 463-9, 463-10, 463-12, 463-14, 463-1-9, 463-1-10, 463-1-12, 463-1-14_________________

Примечание: * - при температуре окружающего воздуха от + 15 до + 25 °С и относительной влажности не более 80 %

Таблица 5 - Основные метрологические характеристики штангенциркулей модификации 142, исполнений 510, 510-1, 520, 520-1

Примечание: * - при температуре окружающего воздуха от + 15 до + 25 °С и относительной влажности не более 80 %

Таблица 6 - Основные метрологические характеристики штангенциркулей модификации 145, исполнений 203KY, 205KY

Примечание: * - при температуре окружающего воздуха от + 15 до + 25 °С и относительной влажности не более 80 %

Таблица 7 - Пределы допускаемой абсолютной погрешности измерений при измерении глубины, равной 20 мм

Таблица 8 - Размер сдвинутых до соприкосновения губок для измерений внутренних размеров (расстояние между осями цилиндрических поверхностей, расстояние между вершинами конусов)

Примечание: *** - при температуре окружающего воздуха от + 15 до + 25 °С и относительной влажности не более 80 %

Таблица 9 - Расстояние между кромочными измерительными поверхностями губок для измерений внутренних размеров установленных на размер 10 мм и его отклонение, отклонение от параллельности кромочных измерительных поверхностей губок для измерений внутренних размеров штангенциркулей___________________________________________________________

Примечание: * - при температуре окружающего воздуха от + 15 до + 25 °С и относительной влажности не более 80 %; ** - удлиненные верхние губки для измерения внутренних размеров

Таблица 10 - Отклонение размеров высоты и ширины уступа ограничителей для штангенциркулей модификаций: 041 исполнения 210; 043 исполнения 201

Примечание: * - при температуре окружающего воздуха от + 15 до + 25 °С и относительной влажности не более 80 %

Таблица 11 - Метрологические и технические характеристики, условия эксплуатации, средняя наработка на отказ

Таблица 12 - Габаритные размеры и масса
